Jak správně navrhnout sklon a typ ramp pro podzemní garáže

Bezpečný vjezd do podzemní garáže vyžaduje dodržení technických norem pro maximální sklon rampy a správné navržení poloměru výškového oblouku. Správná volba konstrukce a sklonu přímo ovlivňuje pohodlí řidičů i životnost podvozku vozidel při každodenním používání.

Optimální sklon rampy pro vjezd do podzemní garáže

Pro zajištění bezpečného a plynulého vjezdu do podzemní garáže se optimální sklon rampy pohybuje v rozmezí 13 až 17 % v závislosti na její konstrukci. Návrh musí vždy reflektovat normu ČSN 73 6058, která definuje maximální sklon rampy a nezbytné parametry pro bezpečný provoz.

Odborná rada: Při návrhu nezapomeňte na poloměr výškového oblouku v místě napojení na komunikaci, který zabraňuje podření podvozku vozidla.

Jaký je optimální sklon přímých ramp?

Přímá rampa představuje nejběžnější řešení vjezdu, kde optimální sklon rampy do podzemní garáže činí 14 %. Tento sklon zajišťuje dostatečnou bezpečnost při nájezdu i výjezdu, aniž by docházelo k nadměrnému namáhání spojky či brzdového systému vozidel. Při realizaci je nutné provést přesný výpočet délky rampy, aby byl dodržen požadovaný úhel stoupání po celé délce vjezdu.

Jak se liší sklon u zakřivených a vyrovnávacích ramp?

Zakřivená rampa vyžaduje mírnější sklon 13 %, neboť průjezd zatáčkou zvyšuje nároky na stabilitu a ovladatelnost vozu. Naopak vyrovnávací rampa, určená pro překonání kratších výškových rozdílů, umožňuje sklon až 17 %. Častá chyba: podcenění poloměru zakřivení, což vede k omezení průjezdné šířky pro širší typy vozidel a snižuje celkovou bezpečnost provozu.

Jaký je maximální doporučený sklon pro ostatní typy ramp?

Pro ostatní typy ramp v podzemních garážích se doporučuje maximální sklon do 10 %. Tento limit zajišťuje komfortní užívání všemi řidiči bez ohledu na výkon jejich vozidla či stav povrchu. Pro koho se toto řešení hodí: pro garáže s vysokou frekvencí provozu a různými kategoriemi automobilů. Pro koho se nehodí: pro velmi krátké vjezdy, kde by 10 % sklon neumožnil překonání potřebného převýšení.

Typy ramp používané v podzemních garážích

Výběr vhodné konstrukce vjezdu zásadně ovlivňuje prostorové možnosti stavby i bezpečnost provozu. Při rozhodování, jaké typy ramp se používají pro vjezd do podzemních garáží, je zásadní dostupná plocha a výškový rozdíl, který musíte překonat. Správná volba ovlivňuje výpočet délky rampy a nezbytný poloměr výškového oblouku, který zajišťuje, že podvozek vozidla při nájezdu nedrhne o terén.

Zde jsou hlavní typy ramp pro vjezd do garáže, se kterými se v praxi setkáte:

• Přímá rampa: Nejjednodušší řešení vyžadující dostatečnou délku pro dodržení normy ČSN 73 6058.
• Zakřivená rampa: Vhodná pro úsporu místa, vyžaduje však pečlivé navržení šířky jízdního pruhu.
• Vyrovnávací rampa: Slouží k plynulému přechodu mezi úrovněmi s rozdílným sklonem v garážových komplexech.
• Polorampa: Částečné zapuštění vjezdu, které snižuje nároky na celkovou délku rampy.
• Serpentinová rampa: Umožňuje otočení o 90 nebo 180 stupňů a efektivně překonává velký výškový rozdíl na malé ploše.
• Vertikální plošinový výtah: Slouží jako alternativa rampy v místech, kde prostor neumožňuje dodržet maximální sklon rampy.

Odborná rada: Při výběru typu rampy vždy zvažte zimní provoz. Častá chyba spočívá v podcenění protiskluznosti povrchu u serpentinových ramp, kde dochází k většímu bočnímu namáhání pneumatik. Pokud stavíte v omezeném prostoru, zvažte, zda pro vás není vertikální výtah bezpečnější variantou než příliš strmá rampa. Tento typ konstrukce se hodí pro rezidenční objekty s minimem místa, zatímco pro komerční haly s vysokou frekvencí vozidel je vždy vhodnější klasická rampa s pozvolným nájezdem.

Výpočet délky rampy podle sklonu a vertikálního převýšení

Správný výpočet délky rampy přímo ovlivňuje bezpečnost provozu a průjezdnost vozidel. Délka rampy závisí na celkovém vertikálním převýšení a zvoleném poměru sklonu. Pokud například potřebujete překonat převýšení 61 cm při sklonu 1:12, výsledná délka rampy musí činit 7,3 metru. Označení jako sklon rampy 1:16 znamená, že na každých 16 jednotek délky připadá 1 jednotka výšky, což zajišťuje pozvolnější a pohodlnější vjezd.

Návod na výpočet optimálního sklonu vjezdové rampy do podzemní garáže

1. Stanovení převýšení – změřte přesný výškový rozdíl mezi úrovní vozovky a podlahou garáže v metrech.
2. Určení poměru sklonu – zvolte sklon podle normy ČSN 73 6058, která pro běžné garáže doporučuje hodnoty mezi 10 % až 15 %.
3. Aplikace vzorce – vynásobte vertikální převýšení hodnotou sklonu, čímž získáte minimální délku vodorovné plochy rampy.

Odborná rada: Při návrhu vždy zohledněte poloměr výškového oblouku v místě napojení na rovinu, abyste zabránili kontaktu podvozku vozu s terénem. Častá chyba: podcenění délky rampy vede k drhnutí spodku auta. Tento postup se hodí pro běžné osobní vozy, zatímco pro nákladní dopravu nebo vozíčkáře jsou normy přísnější a vyžadují mnohem menší sklon. Maximální povolený sklon rampy do garáže podle ČSN by neměl být překročen, aby byla zajištěna bezpečnost rampy za všech povětrnostních podmínek.

Geometrie výškových oblouků ramp

Bezpečnost průjezdu vozidel zásadně ovlivňuje správný návrh přechodových oblastí, kde se mění sklon rampy. Výškový oblouk musí být navržen tak, aby nedocházelo ke kontaktu podvozku vozidla s vozovkou. Vydutý oblouk (konkávní) má pro zajištění plynulosti poloměry 6, 12 a 20 metrů. Vypuklý oblouk (konvexní) vyžaduje pro bezpečný průjezd poloměry 11, 20 a 75 metrů. Při návrhu je nutné zohlednit typy ramp do garáže a zajistit, aby poloměr výškového oblouku odpovídal normě ČSN 73 6058.

Tip: Při návrhu rampy do garáže vždy prověřte světlou výšku nejnižšího bodu vozidla v kombinaci s poloměrem oblouku, abyste předešli poškození podvozku při najíždění.

Otázka: Jaký je maximální sklon rampy pro vjezd do podzemní garáže?

Maximální sklon přímých ramp je 14 %, zakřivené rampy mají 13 %, vyrovnávací rampy až 17 %, jiné typy do 10 %.

Otázka: Co znamená sklon rampy 1:12?

Sklon 1:12 znamená, že na každý 1 metr vertikálního převýšení připadá 12 metrů délky rampy, což odpovídá přibližně 8,3 % sklonu.

Otázka: Jak se vypočítá délka rampy při převýšení 61 cm a sklonu 1:12?

Délka rampy je převýšení (61 cm) vynásobené poměrem sklonu (12), tedy 7,3 metru.

Otázka: Jaké jsou hlavní typy ramp pro vjezd do podzemní garáže?

Přímá rampa, zakřivená rampa, vyrovnávací rampa, polorampa, serpentinová rampa a vertikální plošinový výtah.

Otázka: Jaké jsou doporučené poloměry výškových oblouků ramp?

Poloměry vydutých oblouků jsou 6, 12 a 20 m, vypuklých 11, 20 a 75 m.

Otázka: Jaké normy upravují sklon ramp v ČR?

ČSN 73 6058 stanovuje maximální sklon přímých ramp do 14 % a další požadavky na bezpečnost a přístupnost.

Otázka: Jaké materiály se používají pro konstrukci ramp v podzemních garážích?

Beton a ocel s protiskluzovou úpravou jsou hlavní materiály zajišťující odolnost a bezpečnost.

Otázka: Jak ovlivňuje sklon rampy bezpečnost a údržbu vozidel?

Vyšší sklon zvyšuje fyzickou námahu řidiče, snižuje trakci pneumatik a zrychluje jejich opotřebení.

Otázka: Proč je důležité osvětlení a odvodnění ramp?

Správné osvětlení a odvodnění zabraňují kluzkým povrchům a snižují riziko nehod.

Otázka: Jaké jsou alternativy ramp pro omezený prostor v podzemní garáži?

Serpentinové rampy s otočením o 90° nebo 180° a vertikální plošinové výtahy.

Otázka: Jak často je nutné přistání na rampě pro vozíčkáře podle ADA?

Podle ADA musí být přistání každých 76 cm (30 palců) vertikálního stoupání.

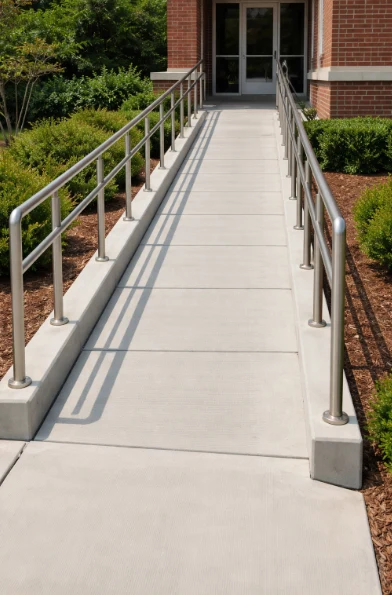

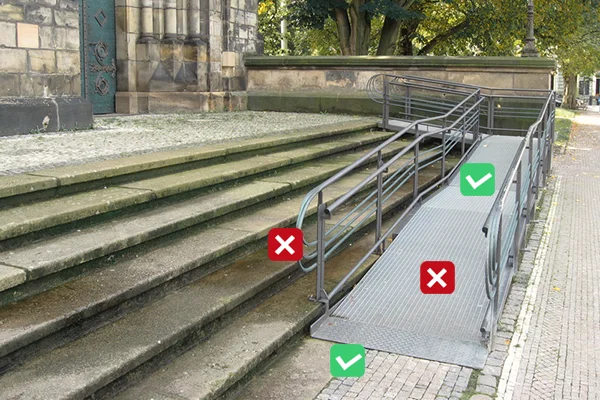

Otázka: Jaký je doporučený sklon rampy pro invalidní vozíčkáře?

Maximální sklon je 1:12, což je zhruba 8,3 %.

Otázka: Jak se zpevňuje podklad rampy do garáže?

Používají se betonové a ocelové konstrukce s protiskluzovou úpravou a ochranou proti vlhkosti.

Otázka: Jaký je poloměr výškového oblouku pro bezpečný průjezd?

Poloměry se pohybují od 6 do 75 metrů v závislosti na typu oblouku (vydutý nebo vypuklý).

Otázka: Co je vyrovnávací rampa a kdy se používá v podzemních garážích?

Vyrovnávací rampa slouží k překonání menších výškových rozdílů mezi dvěma úrovněmi a obvykle má sklon okolo 1:16, aby zajistila pohodlný a bezpečný přechod.

Normy a legislativní požadavky na rampy v ČR

Pro návrh vjezdu do podzemních garáží je závazná norma ČSN 73 6058, která definuje bezpečnostní parametry a maximální sklon rampy. Legislativa ČR vyžaduje, aby přímá rampa v garážovém objektu nepřekročila sklon 14 % (1:7,1). Pokud se ptáte, jak správně navrhnout sklon rampy do podzemní garáže, musíte zohlednit také poloměr výškového oblouku, který zabraňuje podření podvozku vozidla při nájezdu. Normy pro rampy dále kladou důraz na protiskluzové materiály pro rampy, které zajišťují bezpečný provoz i za mokra.

Odborná rada: Častá chyba při návrhu spočívá v podcenění délky nájezdových úseků, které musí být plynulé. Výpočet délky rampy vždy provádějte včetně přechodových úseků, aby nedošlo ke kontaktu podvozku s vozovkou. Pamatujte, že pro vozíčkáře v garáži je sklon rampy omezen na 8,3 % (1:12), což je přísnější než u běžných vjezdů. Bezpečnost ramp zvyšuje také kvalitní osvětlení rampy a instalace vodicích prvků. Pro konkrétní projekt doporučuji konzultaci s autorizovaným projektantem pozemních staveb.

Materiály a konstrukce ramp pro podzemní garáže

Výběr vhodných materiálů pro rampy přímo ovlivňuje jejich životnost a bezpečnost provozu. Beton představuje základní a nejčastější materiál pro rampy v podzemních garážích, neboť nabízí vysokou nosnost a odolnost vůči mechanickému opotřebení. Pokud řešíte, jaké materiály se používají pro zpevnění vjezdových ramp do garáží, betonová deska s armováním je dlouhodobě nejspolehlivějším řešením. Ocelové konstrukce se využívají především jako nosné prvky nebo pro vytvoření přechodových prahů, přičemž zajišťují pevnost ramp v kritických místech napojení na podlahu garáže.

Pro zajištění bezpečnosti musí být povrch rampy opatřen protiskluzovou úpravou, která brání smyku vozidel za deště nebo v zimních měsících. Na co si dát pozor: hladký betonový povrch v kombinaci s vlhkostí extrémně snižuje trakci, proto vždy vyžadujte zdrsnění povrchu nebo aplikaci epoxidových nátěrů s křemičitým pískem.

• Betonové konstrukce zajišťují vysokou odolnost vůči vlhkosti a celoroční stabilitu povrchu.
• Ocelové konstrukce zvyšují strukturální pevnost rampy v místech s vysokým dynamickým namáháním.
• Protiskluzová úprava povrchu je nezbytná pro bezpečnost ramp a prevenci nehod při vjezdu.
• Správné odvodnění je klíčové pro materiály pro rampy, aby se předešlo tvorbě náledí.

Tato konstrukční řešení se hodí pro intenzivně využívané garáže s vysokou frekvencí vozidel. Pro soukromé vjezdy s nízkou zátěží však mohou být tyto materiály zbytečně nákladné a postačí standardní zámková dlažba s vysokým koeficientem tření. Odborná rada: Při návrhu vždy zohledněte poloměr výškového oblouku dle ČSN 73 6058, aby nedocházelo k odírání podvozků vozidel o hranu rampy.

Dopady sklonu ramp na bezpečnost a údržbu vozidel

Sklon rampy přímo ovlivňuje bezpečnost vozidel i náročnost jejich provozu v podzemních garážích. Vyšší sklon rampy zvyšuje námahu řidiče při rozjezdu a zároveň snižuje trakci pneumatik, což představuje riziko zejména za mokra nebo v zimě. Intenzivní využívání strmých vjezdů zrychluje opotřebení pneumatik a nadměrně zatěžuje brzdový systém vozidla. Podle normy ČSN 73 6058 je maximální sklon rampy limitován, aby nedocházelo k poškození podvozku při přechodu mezi rovinou a svahem. Správný výpočet délky rampy a dodržení poloměru výškového oblouku v kritických bodech zásadně prodlužuje životnost tlumičů.

Výhody a nevýhody různých typů ramp

Výběr konstrukce ovlivňuje nejen průjezdnost, ale i nutnost údržby povrchu. Zatímco přímé rampy nabízejí dobrou přehlednost, zakřivené typy ramp do garáže šetří prostor, ale vyžadují pozornější řízení. Častá chyba: podcenění kvality povrchu, který musí zajistit dostatečné tření pro bezpečné zastavení i v prudkém stoupání. Tento typ vjezdu se hodí pro běžné osobní automobily, ale není vhodný pro vozidla s velmi nízkým podvozkem.

Tip: Pro zajištění dlouhé životnosti vjezdu doporučuji volit materiály pro rampy s vysokou odolností proti obrusu a protiskluzovou úpravou, která minimalizuje riziko smyku při nepříznivém počasí.

Osvětlení a odvodnění ramp v podzemních garážích

Kvalitní osvětlení ramp přímo zvyšuje bezpečnost provozu a umožňuje řidičům bezpečné vnímání prostoru. Doporučení pro osvětlení ramp zahrnují instalaci svítidel s dostatečnou intenzitou v celé délce vjezdu, aby nedocházelo k oslnění či vzniku stínů. Správné odvodnění ramp zase zabraňuje vzniku kluzkých povrchů, které by mohly způsobit nehodu při nájezdu. Častá chyba: podcenění kapacity odvodňovacích žlabů u paty rampy, což vede k hromadění vody v nejnižším bodě.

• Instalace odvodňovacích žlabů po celé šíři vjezdu pro rychlý odtok vody.
• Použití protiskluzových materiálů pro rampy, které zvyšují trakci vozidel.
• Pravidelná kontrola čistoty odtoků, aby se předešlo jejich ucpání nečistotami.
• Kombinace intenzivního osvětlení vjezdu s pozvolným přechodem na úroveň garáže.

Při návrhu myslete na to, že tyto prvky jsou klíčové pro dlouhodobou životnost stavby podle ČSN 73 6058. Pro koho se tato opatření hodí: pro všechny majitele nemovitostí s podzemním stáním. Pro koho se nehodí: pro provizorní vjezdy bez napojení na splaškovou nebo dešťovou kanalizaci.

Časté dotazy k optimálnímu sklonu a typům ramp pro vjezd do podzemní garáže

Otázka: Jaký je maximální sklon rampy pro vjezd do podzemní garáže?

Maximální sklon přímých ramp je 14 %, zakřivené rampy mají 13 %, vyrovnávací rampy až 17 %, jiné typy do 10 %.

Otázka: Co znamená sklon rampy 1:12?

Sklon 1:12 znamená, že na každý 1 metr vertikálního převýšení připadá 12 metrů délky rampy, což odpovídá přibližně 8,3 % sklonu.

Otázka: Jak se vypočítá délka rampy při převýšení 61 cm a sklonu 1:12?

Délka rampy je převýšení 61 cm vynásobené poměrem sklonu 12, tedy celkem 7,3 metru.

Otázka: Jaké jsou hlavní typy ramp pro vjezd do podzemní garáže?

Hlavní typy ramp do garáže zahrnují přímou, zakřivenou, vyrovnávací, polorampu, serpentinovou rampu a vertikální plošinový výtah.

Otázka: Jaké jsou doporučené poloměry výškových oblouků ramp?

Poloměry vydutých oblouků jsou 6, 12 a 20 metrů, vypuklých oblouků pak 11, 20 a 75 metrů.

Otázka: Jaké normy upravují sklon ramp v ČR?

Norma ČSN 73 6058 stanovuje maximální sklon přímých ramp do 14 % a určuje další technické požadavky na bezpečnost a přístupnost.

Otázka: Jaké materiály se používají pro konstrukci ramp v podzemních garážích?

Beton a ocel s protiskluzovou úpravou jsou hlavní materiály pro rampy zajišťující dlouhodobou odolnost a bezpečnost provozu.

Otázka: Jak ovlivňuje sklon rampy bezpečnost a údržbu vozidel?

Vyšší sklon rampy zvyšuje fyzickou námahu řidiče, snižuje trakci pneumatik a zrychluje jejich celkové opotřebení při každodenním používání.

Otázka: Proč je důležité osvětlení a odvodnění rampy?

Kvalitní osvětlení rampy a funkční odvodnění zabraňují tvorbě kluzkých povrchů a výrazně snižují riziko nehod při vjezdu.

Otázka: Jaké jsou alternativy ramp pro omezený prostor v podzemní garáži?

Kompaktní alternativou jsou serpentinové rampy s otočením o 90 či 180 stupňů nebo vertikální plošinové výtahy.

Otázka: Jak často je nutné přistání na rampě pro vozíčkáře?

Podle standardů ADA musí být přistání vybudováno každých 76 cm vertikálního stoupání pro zajištění bezpečné odpočinkové plochy.

Otázka: Jaký je doporučený sklon rampy pro invalidní vozíčkáře?

Maximální sklon rampy pro vozíčkáře je 1:12, což odpovídá hodnotě přibližně 8,3 % pro snadnou průjezdnost.

Otázka: Jak se zpevňuje podklad rampy do garáže?

Podklad se zpevňuje armovanou betonovou deskou s protiskluzovou úpravou, přičemž je nutné zajistit hydroizolaci proti vlhkosti.

Otázka: Jaký je poloměr výškového oblouku pro bezpečný průjezd?

Bezpečný poloměr výškového oblouku se pohybuje v rozmezí 6 až 75 metrů v závislosti na typu zakřivení.

Otázka: Co je vyrovnávací rampa a kdy se používá v podzemních garážích?

Vyrovnávací rampa překonává malé výškové rozdíly mezi úrovněmi, přičemž optimální sklon 1:16 zajišťuje plynulý a bezpečný přechod.

Odborná rada: Častá chyba při návrhu je podcenění přechodové délky oblouků, což vede k poškozování podvozku vozidel. Pro osobní automobily se tato řešení hodí, zatímco pro nákladní dopravu jsou parametry rampy mnohem přísnější.
