Jak správně vypočítat rozměry dřevěného trámu pro stavbu

Správný výpočet průřezu dřevěného trámu zajistí stabilitu stavby a zabrání nadměrnému průhybu stropní konstrukce v budoucnu. Při určování rozměrů musíte zohlednit celkové zatížení, světlé rozpětí mezi podpěrami a konkrétní třídu pevnosti použitého řeziva. Tento postup vám umožní přesně určit, jak silné trámy na strop zvolit pro bezpečnou realizaci vašeho projektu.

Jak určit zatížení a délku rozpětí trámu pro správný výpočet

Pro správný výpočet rozměrů dřevěného trámu musíte nejdříve přesně stanovit celkové zatížení stropu a světlé rozpětí mezi podporami. Stálé zatížení běžného stropu v rodinném domě, zahrnující vlastní hmotnost konstrukce, podlahy a podhledy, se pohybuje kolem 1,75 kN/m². K této hodnotě připočítáváte užitné zatížení, které pro obytné místnosti činí standardně 1,5 kN/m², přičemž výpočet únosnosti dřevěného trámu přímo závisí na součtu těchto sil.

Stanovení zatížení a přepočet na kilogramy

Při návrhu konstrukce pracujete s jednotkami zatížení v kilonewtonech na metr čtvereční (kN/m²). Pro lepší představu si tyto hodnoty můžete snadno převést na běžnější kilogramy, kde 1 kN odpovídá přibližně 102 kg. Pokud tedy uvažujete o celkovém zatížení 3,25 kN/m², jedná se o zátěž zhruba 330 kg na každý čtvereční metr plochy. Správný výpočet rozměrů dřevěného trámu vyžaduje, abyste do celkové sumy zahrnuli i případné příčky nebo těžké vybavení, které výrazně zvyšují bodové zatížení.

Jak správně určit rozpětí a dimenze

Rozpětí trámu představuje vzdálenost mezi vnitřními hranami nosných stěn či průvlaků. Čím větší je rozpětí, tím vyšší musí být konstrukční výška průřezu, protože výpočet průhybu dřevěného nosníku ukazuje, že průhyb roste se třetí mocninou délky rozpětí. Pokud řešíte, jaký rozměr trámů je vhodný pro délku rozpětí 4 metry, standardně se při osové vzdálenosti trámů 800 až 1000 mm volí výška profilu minimálně 200 až 220 mm.

Odborná rada: Častá chyba při návrhu spočívá v podcenění vlivu dlouhodobého dotvarování dřeva, které zvyšuje průhyb v čase. Proto vždy při návrhu počítejte s vyšší rezervou tuhosti, než je minimální tabulková hodnota.

Tento postup se hodí pro běžné novostavby a rekonstrukce rodinných domů s přímým zatížením. Pro objekty s velkým rozpětím nad 6 metrů nebo pro instalaci těžkých konstrukcí, jako jsou krbové vložky či akumulační nádrže, se tento zjednodušený výpočet nehodí a je nutné vypracovat statický posudek autorizovaným inženýrem. Správný výpočet dřevěného trámu vám zajistí nejen bezpečnost, ale i komfortní užívání podlahy bez nepříjemného kmitání či nadměrného průhybu.

Výpočet rozměrů trámu: výška, šířka a průřez

Správný návrh nosné konstrukce vyžaduje přesný výpočet rozměrů dřevěného trámu, který zohledňuje celkové zatížení a světlost rozpětí. Při projektování stropů či krovů se nejčastěji setkáte s obdélníkovým průřezem, kde výška trámu je zásadní při eliminaci průhybu.

Jak spočítat výšku trámu podle délky rozpětí

Výška trámu je nejdůležitějším parametrem pro zajištění tuhosti konstrukce. Pro základní orientační výpočet rozměrů dřevěného trámu se v praxi používá ověřený empirický vztah h = 0,02 × l + 160, kde výsledná hodnota h je v milimetrech a l představuje délku rozpětí v centimetrech. Pokud řešíte, jak spočítat dřevěný trám pro rozpětí 400 cm, dosadíte do vzorce: 0,02 × 400 + 160 = 240 mm. Tento výpočet výšky trámu vám poskytne bezpečný základ pro standardní obytné zatížení.

Při návrhu nezapomínejte, že výpočet průhybu dřevěného nosníku při zatížení je u větších rozpětí kritický. Pokud překročíte doporučenou délku bez navýšení průřezu, dochází k viditelným deformacím.

1. Stanovení rozpětí – změřte čistou vzdálenost mezi nosnými stěnami v centimetrech.
2. Aplikace vzorce – vypočítejte minimální výšku podle vztahu h = 0,02 × l + 160.
3. Kontrola tabulek – porovnejte výsledek s hodnotami v tabulce únosnosti pro daný druh dřeva.

Volba šířky trámu a její poměr k výšce

Šířka trámu se volí v závislosti na vypočtené výšce, aby byl zajištěn optimální průřez trámu a zabránilo se jeho vybočení. Běžně se používá poměr, kdy šířka trámu odpovídá 2/3 až 3/4 jeho výšky. Pokud tedy vyjde výška 240 mm, ideální šířka se pohybuje v rozmezí 160 až 180 mm. Tento poměr je zásadní pro stabilitu, protože příliš úzký a vysoký trám má tendenci k bočnímu vybočení, což negativně ovlivňuje celkovou nosnost trámu.

Odborná rada: Častá chyba při stavbě svépomocí spočívá v podcenění šířky u trámů s velkým rozpětím, což vede k nestabilitě konstrukce podlahy. U stropních trámů 5m a delších vždy doporučuji konzultaci s projektantem, který provede přesný výpočet únosnosti dřevěného trámu na základě konkrétního typu dřeva a vlhkosti. Tento postup se hodí pro novostavby a rekonstrukce s jasnou statickou dokumentací, nikoliv pro provizorní zastřešení bez výpočtového modelu.

Při rozhodování, jak silné trámy na strop zvolit, se vždy řiďte výše uvedeným poměrem. Pokud tabulka nosnosti trámu naznačuje nedostatečnou únosnost, je efektivnější zvýšit výšku trámu než jeho šířku, protože výška má na tuhost nosníku násobně vyšší vliv.

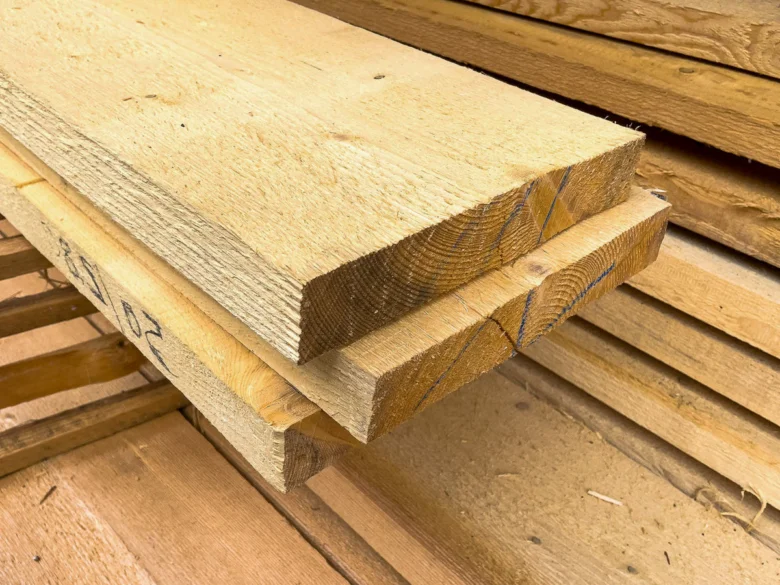

Volba materiálu a jeho vliv na rozměry dřevěného trámu

Výběr správného materiálu přímo ovlivňuje výpočet rozměrů dřevěného trámu, protože každá dřevina i technologie výroby vykazují odlišnou únosnost a tvarovou stálost. Při návrhu konstrukce je zásadní pevnost dřeva a jeho hustota, které určují, jak silné trámy na strop budete ve výsledku potřebovat.

Vlastnosti KVH a jeho vhodnost pro trámové průřezy do 24 cm

KVH hranoly, tedy konstrukční vysušené hranoly, představují standard pro moderní dřevostavby díky své vysoké tvarové stabilitě. Tento materiál dosahuje průměrné hustoty 460 kg/m³ a je ideální volbou pro běžné trámové průřezy do 24 cm. Procesem technického sušení na vlhkost kolem 15 % se minimalizuje riziko následného kroucení či praskání, což usnadňuje jakýkoliv výpočet průřezu dřevěného trámu.

Při práci s KVH profily získáte předvídatelný prvek, u kterého je výpočet únosnosti dřevěného trámu přesnější díky rovnoměrné struktuře dřeva bez přirozených vad. Odborná rada: Vždy si ověřte, že používaný průřez odpovídá statickému projektu, neboť i u KVH může dojít k překročení limitů při velkém rozpětí. Častá chyba při návrhu spočívá v podcenění vlivu vlhkosti na nosnost trámu tabulka, proto vždy pracujte s hodnotami pro danou třídu pevnosti dřeva.

• KVH hranoly se vyrábějí převážně ze smrku.
• Vysoká rozměrová přesnost zrychluje montáž stropních konstrukcí.
• Materiál je vhodný pro pohledové konstrukce díky čistému opracování.

Rozdíly mezi masivním dřevem a lepeným lamelovým dřevem (BSH)

Rozhodování mezi klasickým masivním dřevem a lepeným lamelovým dřevem (BSH) zásadně ovlivňuje celkový výpočet rozměrů dřevěného trámu. Masivní dřevo, tedy klasické trámy ze smrku, borovice či modřínu, je cenově dostupnější variantou, ale vyznačuje se nižší stabilitou. Přirozené vady jako suky či smolníky snižují pevnost dřeva, a proto musíte při dimenzování počítat s většími průřezy, aby byla zajištěna požadovaná nosnost trámu.

Lepené lamelové dřevo (BSH) se naopak vyrábí vrstvením lamel, což eliminuje vnitřní pnutí a umožňuje výrobu prvků pro mnohem větší rozpětí. Tento materiál je ideální pro náročnější konstrukce, kde je vyžadován výpočet průhybu dřevěného nosníku u velkých otevřených prostor. BSH je pro koho se to hodí: pro majitele domů plánující rozsáhlé stropy či nosné trámy s rozpětím nad 5 metrů. Naopak pro běžné podlahové konstrukce v malých místnostech může být BSH zbytečně nákladné a postačí masivní řezivo.

• Masivní dřevo je náchylné k sesychání a tvorbě trhlin.
• BSH vykazuje vyšší nosnost a odolnost vůči deformacím.
• Modřín nabízí vyšší přirozenou odolnost proti hnilobě než smrk.

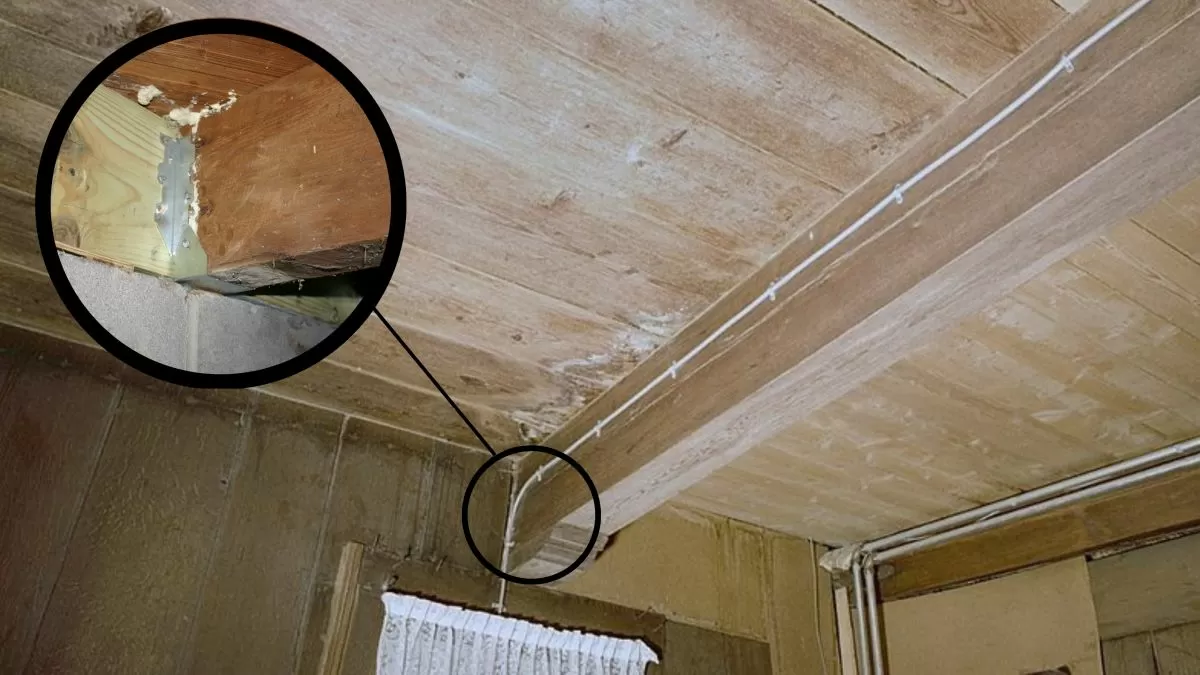

Správné uložení a kotvení trámů ve stropní konstrukci

Pro zajištění dlouhodobé stability stropu je klíčové vědět, jak správně uložit stropní trámy do nosné konstrukce. Délka uložení trámu na zdivo musí činit 150 až 250 mm, což zaručuje dostatečnou plochu pro přenos zatížení do stěny. Při návrhu, jak správně uložit stropní trámy, vždy počítejte s mezerou pro odvětrání o minimální šířce 50 mm kolem čela trámu. Tento prostor zabraňuje kondenzaci vlhkosti a následné hnilobě dřeva, která by výrazně snížila nosnost trámu v místě uložení.

Kotvení trámů zajišťuje celkovou prostorovou tuhost stavby a brání posunu prvků. Pro mechanické spojení využívejte certifikované ocelové třmeny, úhelníky a konstrukční vruty do dřeva. Každý spoj musí být proveden tak, aby dřevo mohlo přirozeně pracovat vlivem změn vlhkosti. Pokud řešíte, jak správně určit rozměry dřevěných trámů pro stavbu, nezapomínejte, že uložení musí odpovídat statickému modelu, ze kterého vyšel výpočet průřezu dřevěného trámu.

Stabilita a eliminace klopení nosníků

Kromě samotného uložení je nutné řešit stabilitu trámu proti vybočení z roviny, známému jako klopení. Instalace bloků proti klopení mezi jednotlivé nosníky výrazně zvyšuje tuhost stropní konstrukce a optimalizuje výpočet průhybu dřevěného nosníku. Tyto bloky by měly mít stejnou výšku jako stropní trámy a být pevně připevněny k sousedním prvkům.

Odborná rada: Častou chybou při kotvení je příliš těsné zazdění trámu bez dilatační mezery nebo použití neprodyšných izolačních materiálů přímo v kapsách. Na co si dát pozor: vždy zajistěte, aby dřevo bylo od zdiva odděleno separační vrstvou, například asfaltovým pásem, který eliminuje přímý přenos vlhkosti z betonu či cihel do trámu.

Tento systém uložení je vhodný pro standardní dřevostavby i rekonstrukce zděných objektů. Pro specifické konstrukce s rozpětím nad 5 metrů však doporučuji konzultaci se statikem, který ověří, zda zvolená nosnost trámu z tabulek odpovídá místním podmínkám a plánovanému provoznímu zatížení. Správné uložení společně s přesným výpočtem únosnosti dřevěného trámu tvoří základ bezpečného stropu, který vám bude sloužit po desetiletí.

Normy, bezpečnostní faktory a časté chyby při výpočtu rozměrů trámů

Správné stanovení nosnosti a rozměrů konstrukčních prvků vyžaduje striktní dodržení technických předpisů, neboť podcenění statiky může vést k nevratnému poškození stavby. Při návrhu je nutné vždy vycházet z aktuálních norem a ověřených fyzikálních výpočtů, nikoliv z pouhých odhadů.

Platné normy pro výpočet trámů

Pro návrh dřevěných konstrukcí v České republice je závazná norma ČSN EN 1995, známá jako Eurokód 5, která určuje pravidla pro navrhování dřevěných stavebních konstrukcí. Tato norma definuje metodiku, jakou se provádí výpočet dřevěného trámu s ohledem na různé stavy únosnosti a použitelnosti. Doplňkově se využívá norma ČSN 73 0035, která specifikuje požadavky na zatížení stavebních konstrukcí, včetně vlastní tíhy materiálů, užitného zatížení prostor a vlivů klimatických podmínek, jako je sníh či vítr. Při posuzování konstrukce je nutné zohlednit charakteristické hodnoty pevnosti dřeva, které se liší podle třídy pevnosti daného materiálu. Výpočet průřezu dřevěného trámu musí vždy reflektovat tyto normové hodnoty, aby byla zajištěna dlouhodobá bezpečnost a stabilita stropu či krovu. Ignorování těchto předpisů při návrhu rozměrů dřevěných trámů pro stavbu vede k nekvalitním konstrukcím, které nesplňují zákonné požadavky na bezpečnost a spolehlivost díla.

Bezpečnostní koeficienty a kontrola průhybu

Každý výpočet únosnosti dřevěného trámu musí obsahovat bezpečnostní koeficient, který pokrývá nejistoty v materiálových vlastnostech a vlivech zatížení. V běžné praxi se tento bezpečnostní koeficient pohybuje mezi hodnotami 1,5 až 2,0 v závislosti na typu konstrukce a míře rizika. Kromě pevnosti je kritickým parametrem průhyb trámu, který nesmí překročit limitní hodnotu L/300 rozpětí, aby nedocházelo k viditelným deformacím stropu nebo popraskání podhledů. Pokud je vypočtený průhyb dřevěného nosníku vyšší než tento limit, je nutné zvětšit průřez trámu nebo zkrátit jeho rozpětí.

Odborná rada: Vždy ověřujte průhyb u prvků s velkým rozpětím, kde se často stává, že nosnost trámu je sice dostatečná, ale materiál se pod vlastní vahou a užitným zatížením nepřípustně prohne.

Časté chyby a jak se jim vyhnout

Při určování rozměrů dřevěných trámů pro stavbu dochází k řadě pochybení, které mohou ohrozit integritu celé konstrukce. Mezi chyby při výpočtu patří zejména poddimenzování prvků, kdy se nezohlední celkové dlouhodobé zatížení, nebo nepřesné měření světlého rozpětí mezi podpěrami.

• Poddimenzování průřezu trámu vzhledem k reálnému zatížení stropu.
• Zanedbání vlivu vlhkosti dřeva na jeho tuhost a únosnost v čase.
• Špatné uložení trámů v zdivu bez zajištění dostatečné styčné plochy.
• Ignorování dynamických účinků (vibrace stropu při chůzi).

Pokud hledáte, jak silné trámy na strop použít, nikdy se nespoléhejte na laické odhady, ale vyhledejte si odbornou nosnost trámu tabulku pro konkrétní dřevinu a třídu pevnosti. Tento postup se hodí pro zkušené stavebníky, kteří znají statické principy, ale rozhodně není vhodný pro začátečníky, kteří nemají zkušenosti s výpočtem statiky. V takovém případě je bezpečnější konzultovat návrh s autorizovaným projektantem.

Návody na použití softwarových nástrojů pro výpočet rozměrů trámů

Moderní software pro výpočet trámů představuje efektivní cestu k dosažení bezpečné a ekonomické konstrukce. Pokud vás zajímá, jak správně určit rozměry dřevěných trámů pro stavbu, digitální nástroje vám umožní provést výpočet dřevěného trámu během několika minut. Tyto programy nahrazují zdlouhavé ruční výpočty a pomáhají s optimalizací konstrukce tak, abyste zbytečně nepředimenzovali řezivo, ale zároveň zajistili dostatečnou nosnost trámu.

Praktický postup při práci se softwarem

Při používání online kalkulačky nebo specializovaného softwaru je klíčové zadat přesná vstupní data. Základem je délka rozpětí mezi podporami a celkové zatížení trámu, které zahrnuje stálé zatížení (vlastní váha konstrukce, podlaha) a užitné zatížení (osoby, nábytek). Výstupní data vám následně poskytnou informaci o potřebném průřezu a průhybu. Výpočet průřezu dřevěného trámu v programu obvykle zahrnuje i kontrolu na smyk a tlak kolmo k vláknům.

Pro rychlou orientaci můžete využít tyto nástroje:

• Dřevostavitel – online kalkulačka vhodná pro základní návrh stropních trámů.
• Excelové tabulky odborných svazů – umožňují snadný výpočet únosnosti dřevěného trámu podle platných norem Eurokód 5.
• Dlubal RFEM – profesionální software pro komplexní statické posouzení a výpočet průhybu dřevěného nosníku.
• Konstrukční moduly výrobců lepeného dřeva – specializované kalkulačky pro výpočet rozměrů dřevěného trámu z masivního či lepeného lamelového dřeva.

Odborná rada: Při zadávání dat do softwaru vždy dbejte na správné nastavení podpor a typu zatížení, protože i malá odchylka v zadání výrazně mění výsledky. Častá chyba: uživatelé často zapomínají započítat vlastní tíhu trámu nebo zvolí nesprávnou třídu pevnosti dřeva, což vede k podcenění průhybu.

Tento přístup k návrhu se skvěle hodí pro svépomocné stavebníky, kteří chtějí mít jistotu v dimenzování prvků stropu. Pro koho se naopak toto řešení nehodí? Pokud plánujete realizovat atypické střešní konstrukce, velké rozpony nad 6 metrů nebo složité vazníkové systémy, software vám poskytne pouze orientační hodnoty. V takových případech vždy konzultujte návrh s autorizovaným statikem, který posoudí stabilitu celého objektu a zohlední specifické detaily spojů, jež běžná online kalkulačka nevyřeší. Správné určení průřezu je totiž základem dlouhé životnosti vaší stavby.

Údržba a kontrola stavu dřevěných trámů během životnosti stavby

Pravidelná údržba dřevěných trámů představuje základní předpoklad pro dlouhodobou stabilitu a bezpečnost vaší stavby. I když jste při návrhu správně určili průřez dřevěného trámu a ověřili nosnost trámu tabulkou, konstrukce vyžaduje v čase pozornost. Ideální vlhkost dřeva v interiéru by se měla dlouhodobě pohybovat kolem 12 procent. Pokud tato hodnota dlouhodobě stoupá nad 20 procent, vytváříte tím ideální prostředí pro dřevokazný hmyz a houby, což může nevratně ovlivnit celkovou nosnost nosníku.

Praktický postup kontroly a údržby konstrukce

Při pravidelných prohlídkách se zaměřte na místa, kde se trámy dotýkají zdiva. Právě zde dochází nejčastěji ke kondenzaci vlhkosti. Pokud zvažujete, jak správně uložit stropní trámy, vždy zajistěte dostatečné odvětrávání zhlaví trámů. Zde je přehled kroků pro zajištění dlouhé životnosti stavby:

• Kontrola vlhkosti pomocí digitálního vlhkoměru – provádějte měření alespoň jednou ročně v topné sezóně.
• Vizuální inspekce prasklin v trámu – hluboké trhliny běžící podél vláken jsou u masivního dřeva přirozené, avšak příčné trhliny značí vážné strukturální narušení.
• Revize kotvení trámů – ověřte, zda ocelové prvky nevykazují známky koroze a zda jsou pevně fixovány v nosném zdivu.
• Ošetření povrchu – v případě renovace používejte výhradně difuzně otevřené nátěry, které dovolují dřevu přirozeně dýchat.

Odborná rada: Častou chybou je uzavření zhlaví trámů do neprodyšných cementových kapes bez izolační vložky. To vede k rychlé hnilobě, kterou zvenčí neuvidíte, dokud není pozdě. Ujistěte se, že kolem konce trámu zůstává vzduchová mezera alespoň 20 milimetrů.

Tento postup je vhodný pro majitele rodinných domů s přiznanými i skrytými stropy. Pro majitele historických objektů s vysokým stupněm vlhkosti však doporučuji konzultaci s odborníkem na tesařské konstrukce, který provede detailní výpočet průhybu dřevěného nosníku v čase. Správná péče o detaily, jako je kotvení a vlhkostní režim, vám zajistí, že statické parametry, které jste si spočítali při stavbě, zůstanou zachovány po desetiletí. Pravidelná kontrola je investicí, která násobně převyšuje náklady na případné sanační práce.

Časté dotazy

Jak daleko od sebe mají být stropní trámy?

Vzdálenost trámů se obvykle volí mezi 0,5 až 1,2 metry, typicky kolem 0,625 až 1 metr podle typu konstrukce a použitého záklopu.

Jaký rozměr trámu je vhodný pro rozpětí 4 metry?

Pro rozpětí 4 metry se doporučuje trám s výškou přibližně 240 mm a šířkou kolem 160 mm podle vzorce h = 0,02 × l + 160.

Kolik unese dřevěný trám na strop?

Nosnost závisí na rozměrech a materiálu, stálé zatížení rodinných domů je cca 1,75 kN/m² a užitné zatížení 1 kN/m².

Jak správně uložit stropní trámy?

Délka uložení trámů na nosnou stěnu by měla být 150-250 mm, s minimální mezerou pro odvětrání 50 mm a správným kotvením ocelovými třmeny či vruty.

Jak vypočítat průhyb dřevěného trámu?

Průhyb trámu nesmí překročit hodnotu L/300, kde L je délka rozpětí v centimetrech; výpočty lze provést podle ČSN EN 1995.

Jaké chyby se často dělají při výpočtu rozměrů trámů?

Mezi časté chyby patří poddimenzování, nepřesné měření rozpětí, nedodržení bezpečnostních koeficientů a ignorování průhybu.

Jaký je doporučený bezpečnostní koeficient při výpočtu trámů?

Bezpečnostní koeficient se pohybuje mezi 1,5 a 2,0 dle ČSN EN 1995 a dalších norem.

Jaký vliv má materiál na rozměry trámu?

Materiál s vyšší pevností, jako KVH nebo BSH, umožňuje menší průřezy trámu oproti masivnímu dřevu, které je méně stabilní a náchylné k deformacím.

Jak často kontrolovat stav dřevěných trámů?

Doporučuje se kontrola vlhkosti, prasklin a kotvení trámů minimálně dvakrát ročně pro zajištění dlouhé životnosti.

Jaké jsou typické rozměry dřevěných trámů pro stavbu?

Typické rozměry trámů se pohybují mezi 80-200 mm na šířku a 120-300 mm na výšku, závisí na zatížení a rozpětí.

Jak spočítat výšku a šířku dřevěného trámu podle vzorců?

Výška trámu se často vypočítá jako 1/15 až 1/20 rozpětí; například pro rozpětí 4 metry je vhodná výška cca 20-27 cm, šířka bývá přibližně polovina výšky.

Jaký bezpečnostní koeficient se používá při dimenzování dřevěných trámů?

Doporučený bezpečnostní koeficient je obvykle 1,5 až 2, což znamená, že vypočtená únosnost trámu se násobí tímto faktorem pro zajištění bezpečnosti.
