Správný postup šroubového spojení dvou I-nosníků krok za krokem
Spojení dvou I-nosníků pomocí šroubů vyžaduje přesný výběr materiálu a správnou montáž, která zajistí potřebnou pevnost a stabilitu konstrukce. Dodržení pevnostní třídy šroubů a správná technika utahování jsou klíčové pro bezpečný šroubový spoj, který odolá provozním zatížením. Podrobný návod vám pomůže vyhnout se chybám, které by mohly ohrozit statiku celého nosníku.
⭐ Zásadní body
- Pro spojení I-nosníků používejte pevnostní šrouby minimálně třídy 8.8.
- Průměr šroubů by měl být mezi 16 a 24 mm v závislosti na zatížení nosníků.
- Minimální rozteč šroubů je 3× průměr šroubu, s minimální vzdáleností 2d0 od okrajů materiálu.
- Moment utahování šroubů se pohybuje mezi 200-400 Nm podle průměru a třídy šroubu.
- Při vrtání otvorů je nutné používat svěrky a po vrtání ošetřit otvory antikorozním nátěrem.
Jak vybrat správné šrouby pro spojení I-nosníků
Pro pevné a bezpečné spojení dvou I-nosníků je nezbytné použít šrouby s pevnostní třídou minimálně 8.8, o průměru mezi 16 a 24 mm a dodržet doporučený utahovací moment 200-400 Nm podle velikosti a typu šroubu. Správná volba těchto parametrů zajistí mechanickou odolnost spoje a zabrání jeho předčasnému selhání.
Jak vybrat pevnostní třídu šroubů pro I-nosníky
Pevnostní třída šroubů 8.8 představuje standardní úroveň mechanické odolnosti vhodnou pro běžné konstrukční aplikace s I-nosníky. Tato třída šroubů zaručuje dostatečnou pevnost v tahu i tlaku, což je klíčové pro stabilní a bezpečné šroubové spoje. Vyšší pevnostní třídy lze zvolit u konstrukcí s výrazně vyšším zatížením, ale pro většinu montáží stačí třída 8.8.
Volba průměru šroubů a jejich utahovacího momentu
Průměr šroubů pro spojení I-nosníků by měl být v rozmezí 16-24 mm. Vyšší průměr zvyšuje pevnost spoje, ale vyžaduje přesnější vrtání otvorů a větší opatrnost při montáži. Utahovací moment musí odpovídat průměru a typu šroubu – obvykle se pohybuje mezi 200 a 400 Nm. Správný utahovací moment zajišťuje optimální kontakt ploch a zabraňuje poškození materiálu nosníků.
| Průměr šroubu (mm) | Doporučený utahovací moment (Nm) | Pevnostní třída |
|---|---|---|
| 16 | 200-250 | 8.8 |
| 20 | 300-350 | 8.8 |
| 24 | 350-400 | 8.8 |
Jak vybrat správný typ šroubu pro spojení I-nosníků
Pro montáž I-nosníků jsou nejvhodnější šrouby s metrickým závitem M16 až M24. Typ šroubu musí odpovídat nejen velikosti, ale také zatížení a provoznímu prostředí, například korozivnímu prostředí vyžaduje šrouby s antikorozní ochranou. Kompatibilita materiálu šroubu s ocelí nosníků je rovněž důležitá pro minimalizaci rizika koroze a zachování dlouhodobé stability spoje.
Tip: Při výběru šroubů pro I-nosníky nezapomeňte na správné vrtání otvorů a dodržení utahovacího momentu, protože tyto faktory výrazně ovlivňují pevnost a bezpečnost šroubového spoje.
Příprava a přesné vrtání otvorů do I-nosníků
Přesné vrtání otvorů do I-nosníků je zásadní pro správnou montáž šroubových spojů a pevnost spojení. Níže naleznete postup i tipy, jak připevnit I-nosníky šrouby bez rizika deformace a s dostatečnou antikorozní ochranou.
Správné nástroje a přípravky pro vrtání otvorů
Pro vrtání otvorů do I-nosníků používejte kvalitní svěrky a speciální přípravky určené k fixaci nosníku. Tyto nástroje zabrání deformaci materiálu během vrtání otvorů, což je klíčové pro přesnou polohu a velikost otvorů. Bez správné fixace může dojít k posunu nebo rozšíření otvoru, což snižuje pevnost šroubového spoje a může vést k nebezpečným konstrukčním chybám. Použití přípravků také usnadňuje dodržení předepsaných rozměrů a usnadňuje montáž dvou I nosníků se šrouby.
Optimální průměr vrtaných otvorů pro šrouby M20
Pro šrouby M20 se standardně vrtají otvory o průměru 22 mm. Tento rozměr zajišťuje dostatečnou rezervu pro přesné usazení šroubu a správné dotažení bez přetížení materiálu. Dodržení průměru otvoru je nezbytné pro pevnostní třídu šroubů a bezpečnost spoje. Větší nebo menší průměr může negativně ovlivnit montáž šroubů a vést k uvolnění či poškození spojení. Proto doporučuji přesné měření a kontrolu vrtaných otvorů před samotnou montáží.
Ošetření otvorů po vrtání pro antikorozní ochranu
Po dokončení vrtání otvorů do I-nosníků je nutné aplikovat antikorozní nátěr na všechny vzniklé plochy. Vrtání odstraňuje původní ochrannou vrstvu, proto bez této úpravy hrozí vznik koroze, která oslabí spoj a zkrátí životnost konstrukce. Antikorozní ochrana prodlužuje trvanlivost spojů a zabraňuje rzi zejména v místech s vyšším mechanickým namáháním. Pro spolehlivý výsledek použijte nátěr kompatibilní s povrchovou úpravou nosníků a dodržujte doporučené aplikační postupy.
- Fixace I-nosníku – upněte nosník pomocí svěrek a přípravků pro vrtání
- Vrtání otvorů – vyvrtejte otvory o průměru 22 mm pro šrouby M20
- Kontrola rozměrů – ověřte průměr a polohu otvorů
- Nanesení antikorozního nátěru – ošetřete všechny vrtané plochy
- Montáž šroubů – připevněte I-nosníky šrouby podle montážního postupu
Tip: Častou chybou je vrtání bez pevné fixace nosníku, což vede k rozšíření otvorů a snížení pevnosti spoje. Dodržení pořádné fixace a přesných rozměrů je nezbytné pro bezpečné spojení.
Správný postup montáže a utahování šroubů
Správný postup montáže a utahování šroubů je klíčový pro bezpečné a pevné spojení dvou I-nosníků. Dodržení přesných roztečí, vzdáleností od okrajů a správného utahovacího momentu zabrání poškození materiálu a zajistí dlouhodobou stabilitu konstrukce.
Doporučené rozteče šroubů pro pevný spoj
Rozteč šroubů by měla být minimálně 3× průměr šroubu, což umožňuje rovnoměrné rozložení sil v šroubovém spoji a zvyšuje pevnost spoje. Vzdálenost od okraje I-nosníku je nezbytné zachovat minimálně 2d0 (d0 je průměr šroubu), aby se předešlo vzniku trhlin a deformacím materiálu při zatížení. Nedodržení těchto hodnot často vede k oslabení spoje a může způsobit poruchy konstrukce. Při montáži je také vhodné použít šrouby s odpovídající pevnostní třídou a antikorozní ochranou, zejména u venkovních nebo vlhkých prostředí.
Nastavení utahovacího momentu pro bezpečné spoje
Utahovací moment šroubů by měl být nastaven v rozmezí 200-400 Nm podle jejich průměru a pevnostní třídy. Správný utahovací moment zajišťuje dostatečnou přítlačnou sílu spoje bez rizika přetažení, které by mohlo poškodit závity nebo deformovat I-nosníky. Naopak nedotažení může způsobit uvolnění spoje a snížit jeho pevnost. Použití momentového klíče pro montáž šroubů je proto nezbytné. Montáž šroubů by měla probíhat rovnoměrně, střídavě utahováním, aby nedošlo k deformaci spojovaných prvků.
Jak bezpečně připevnit dva I-nosníky šrouby
Bezpečné připevnění dvou I-nosníků vyžaduje přesné vrtání otvorů, které musí být o něco větší než průměr šroubu, aby se umožnila dilatace a zabránilo poškození materiálu. Dodržujte doporučenou rozteč šroubů a vzdálenost od okrajů, aby se předešlo oslabení nosníků. Montáž šroubů provádějte s odpovídající pevnostní třídou a antikorozní ochranou. Postupujte takto:
- Připravte otvory vrtáním podle rozměrů šroubů
- Umístěte I-nosníky přesně k sobě a zajistěte je podpěrami
- Šrouby utahujte postupně a rovnoměrně s momentovým klíčem
- Zkontrolujte dotažení všech šroubů v rozsahu 200-400 Nm
Tip: Častou chybou je příliš těsné umístění šroubů k okraji nosníku, což vede k prasklinám. Dbejte proto na minimální vzdálenost 2d0.
Správná montáž šroubů je určena pro konstrukce vyžadující pevné a trvalé spoje; není vhodná pro rychlé dočasné spoje nebo malé lehké konstrukce, kde by mohly být tyto parametry nadbytečné.

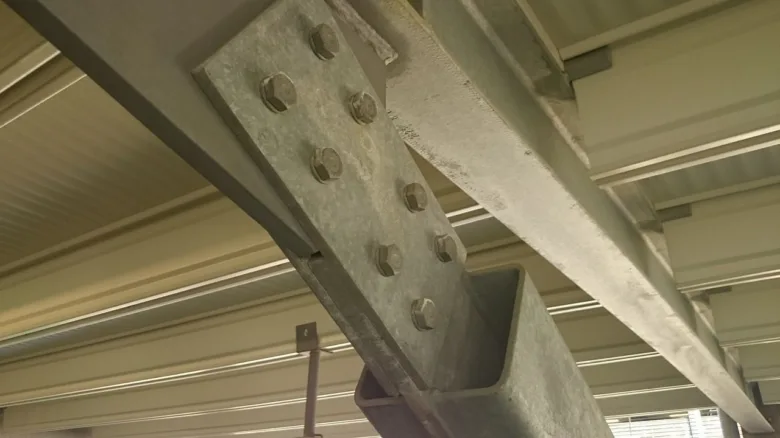

Konstrukční detaily spoje: desky, výztuhy a rozměry
Pro bezpečné a pevné spojení dvou I-nosníků pomocí šroubů je klíčové správné dimenzování čelních desek a výztuh. Výška břitu čelní desky by měla dosahovat minimálně 0,6násobku výšky nosníku, aby zajistila dostatečnou plošnou pevnost spoje. Tloušťka břitu se u oceli S355 nepřekračuje 0,42d (kde d je výška nosníku), zatímco u oceli S275 může být maximálně 0,50d. Výztuhy a příložky pro nosníky pomáhají rozložit zatížení a zabránit lokálním deformacím v místě spoje.
Rozteč šroubů se volí podle velikosti nosníku – u menších profilů se používá 50 mm ve dvou řadách, u větších pak trojice řad s roztečí 60 mm mezi šrouby v každé řadě. Při vrtání otvorů je nutné dbát na přesnost a použít šrouby odpovídající pevnostní třídy s vhodnou antikorozní ochranou. Montáž šroubů vyžaduje správný utahovací moment, který zaručí optimální přenos sil bez poškození materiálu.
| Parametr | Hodnota pro S355 | Hodnota pro S275 |
|---|---|---|
| Výška břitu | ≥ 0,6 × výška nosníku | ≥ 0,6 × výška nosníku |
| Tloušťka břitu | ≤ 0,42 × výška nosníku | ≤ 0,50 × výška nosníku |
| Rozteč šroubů menší nosníky | 50/50 mm (2 řady) | 50/50 mm (2 řady) |
| Rozteč šroubů větší nosníky | 60/60/60 mm (3 řady) | 60/60/60 mm (3 řady) |
Čím a jak šroubovat dva I-nosníky dohromady
Při šroubování je třeba vyvarovat se časté chyby – přílišné utažení šroubů, které může vést k prasklinám v čelní desce. Doporučuji dodržet výrobou stanovený utahovací moment a používat šrouby s odpovídající pevnostní třídou. Pro spoje vystavené vlhkosti je nezbytná antikorozní ochrana, například pozinkování nebo nerezová ocel.
Údržba a kontrola šroubových spojů v provozu
Pravidelná údržba šroubových spojů je klíčová pro bezpečnost a dlouhodobou funkčnost spojení dvou I-nosníků. Po montáži je nutné kontrolovat dotažení šroubů, které se může uvolnit vlivem vibrací nebo cyklického zatížení. Doporučený interval kontroly je minimálně každých 6 měsíců, přičemž se zaměřte na dodržení správného utahovacího momentu, který se pohybuje mezi 200 až 400 Nm v závislosti na průměru a pevnostní třídě šroubů.
Koroze představuje hlavní riziko zkrácení životnosti spoje. Povrch šroubů a okolních částí nosníků je třeba pravidelně kontrolovat na poškození antikorozní vrstvy, která bývá narušena zejména při vrtání otvorů (například otvory pro šrouby M20 mají průměr 22 mm, což je o 2 mm více než průměr šroubu). Po zjištění koroze je nutné postižená místa mechanicky očistit a nanést nový antikorozní nátěr, například zinkování nebo speciální ochranné povlaky s životností až 20 let.
Tipy pro spojení dvou I nosníků se šrouby
- Zkontrolujte dotažení šroubů momentovým klíčem podle doporučeného utahovacího momentu 200-400 Nm dle průměru a pevnostní třídy 8.8.
- Pravidelně kontrolujte spoje na známky koroze a mechanického poškození, zejména v místech vrtání otvorů.
- Udržujte antikorozní ochranu v bezvadném stavu, protože poškození nátěru výrazně snižuje životnost spoje.
- Používejte šrouby pevnostní třídy minimálně 8.8 s průměrem 16-24 mm podle zatížení a rozměrů nosníků.
- Vyvarujte se přetahování šroubů, které může poškodit závity a snížit únosnost spoje.
Odborná rada: Pravidelná kontrola a údržba šroubových spojů může prodloužit jejich životnost až na 20 let. Naopak častou chybou je ignorování uvolněných šroubů a zanedbání antikorozní ochrany, což vede k předčasnému selhání spoje.
Pro koho se údržba hodí: Tento postup je nezbytný u konstrukcí s pravidelným zatížením a vibracemi, například průmyslové haly nebo mostní konstrukce. Naopak u dočasných nebo lehkých konstrukcí s minimálním zatížením může být interval kontroly delší, ale vždy s ohledem na bezpečnost.
Alternativní metody spojování I-nosníků (svařování, kombinace)
Svařování dvou I-nosníků představuje trvalý způsob spojení, který vyžaduje precizní dodržení technologických parametrů. Úhel svaru musí být 90°, aby se zajistila dostatečná pevnost a stabilita spoje. Předohřev materiálu na 100-200 °C snižuje riziko vzniku trhlin a deformací během svařování. Tento způsob je však méně flexibilní ve srovnání s šroubovými spoji, které umožňují jednodušší demontáž a úpravy.
Kombinované spoje, jež využívají jak svařování, tak šroubování, nabízejí zvýšenou pevnost a odolnost vůči dynamickému zatížení. Při montáži šroubových spojů je důležité správné vrtání otvorů a volba pevnostní třídy šroubů odpovídající nosnosti konstrukce. Antikorozní ochrana šroubů prodlužuje životnost spoje, což je klíčové zejména v exteriérech.
| Metoda | Výhody | Nevýhody |
|---|---|---|
| Svařování | Trvalý a pevný spoj | Nízká flexibilita, riziko deformací |
| Šroubové spoje | Snadná montáž a demontáž | Nutnost pravidelné kontroly dotažení |
| Kombinované | Zvýšená pevnost a odolnost | Vyšší náročnost montáže |
Tip: Při kombinovaných spojech dbejte na správné utahovací momenty šroubů, aby nedošlo k poškození svarů a zároveň byla zajištěna dlouhodobá stabilita.
Jak spojit dva I nosníky tak, aby to bylo pevné a bezpečné
Kombinace správně provedeného svaru s kvalitní montáží šroubů minimalizuje chyby při spojování dvou I nosníků a zvyšuje celkovou bezpečnost konstrukce.
Antikorozní ochrana a povrchové úpravy spojů
Antikorozní ochrana spojů I-nosníků je klíčová pro dlouhodobou životnost šroubových spojů, zejména při vnějších montážích vystavených vlhkosti a povětrnostním vlivům. Zinkování představuje spolehlivou metodu ochrany, která může prodloužit životnost spoje až na 20 let díky tvorbě ochranné vrstvy na povrchu šroubů a nosníků. Vedle zinkování se často používají speciální antikorozní nátěry, například epoxidové nebo polyuretanové, které vytvářejí pevnou bariéru proti korozi.
Pro správnou montáž šroubů je důležité věnovat pozornost vrtání otvorů tak, aby povrch nebyl poškozen, což by zhoršilo účinnost antikorozní ochrany. Pevnostní třída šroubů by měla odpovídat požadavkům konstrukce s ohledem na mechanické zatížení a zároveň mít vhodnou povrchovou úpravu.
- Zinkování pro dlouhodobou ochranu až 20 let
- Epoxidové nebo polyuretanové nátěry jako doplňková ochrana
- Precizní vrtání otvorů bez poškození povrchu
- Výběr šroubů s odpovídající pevnostní třídou a antikorozní úpravou
Tipy pro spojení dvou I nosníků se šrouby
Volba správného typu a povrchové úpravy šroubů zásadně ovlivňuje odolnost spoje proti korozi. Použití zinkovaných šroubů s antikorozním nátěrem je nejvhodnější zejména v exteriéru.
Časté dotazy k šroubovému spojení dvou I-nosníků
Otázka: Jaký průměr šroubů je ideální pro spojení dvou I-nosníků?
Doporučený průměr šroubů se pohybuje mezi 16 a 24 mm v závislosti na zatížení a velikosti nosníků.
Otázka: Jaký utahovací moment použít při montáži šroubů?
Utahovací moment by měl být mezi 200 a 400 Nm podle průměru a pevnostní třídy šroubu.
Otázka: Jakou pevnostní třídu by měly mít šrouby pro spojení I-nosníků?
Minimální pevnostní třída šroubů je 8.8, což zajišťuje dostatečnou pevnost spoje.
Otázka: Jaká je doporučená rozteč šroubů při spojování nosníků?
Minimální rozteč je 3× průměr šroubu, aby byl spoj pevný a bezpečný.
Otázka: Jaké rozměry by měla mít čelní deska spoje?
Výška břitu má být minimálně 0,6× výška nosníku, tloušťka maximálně 0,42d pro ocel S355.
Otázka: Jak přesně vyvrtat otvory do I-nosníků?
Použijte svěrky a vrtací přípravky, otvory pro šrouby M20 vrtáme o průměru 22 mm, což minimalizuje deformace.
Otázka: Jak často kontrolovat a dotahovat šrouby v nosníkovém spoji?
Kontrola a dotahování šroubů by mělo probíhat minimálně jednou ročně, nebo při zjištění uvolnění.
Otázka: Jak chránit šroubové spoje před korozí?
Používá se zinkování a antikorozní nátěry, které prodlužují životnost spojů až na 20 let.
Otázka: Jaké jsou výhody šroubových spojů oproti svařování?
Šroubové spoje umožňují demontáž a rychlou montáž, na rozdíl od svařovaných, které jsou trvalé, ale méně flexibilní.
Otázka: Jaká je správná vzdálenost otvorů od okrajů materiálu?
Minimální vzdálenost je 2d0, kde d0 je průměr šroubu, aby se zabránilo praskání materiálu.
Otázka: Co je kombinovaný spoj I-nosníků?
Kombinovaný spoj využívá šrouby a následné svařování pro zvýšení pevnosti a stability konstrukce.
Otázka: Jaké chyby se často dělají při šroubování I-nosníků?
Časté chyby zahrnují příliš malou rozteč šroubů, nedodržení vzdálenosti od okraje a nedostatečné dotažení šroubů.
Otázka: Jak ošetřit otvory po vrtání?
Otvory je nutné ihned ošetřit antikorozním nátěrem, protože vrtání narušuje ochrannou vrstvu oceli.
Otázka: Jaká výška břitu je doporučena pro spoj I-nosníků?
Výška břitu by měla odpovídat minimálně 0,6× výšce připojovaného nosníku, aby byl spoj pevný.
Otázka: Jaké jsou doporučené rozměry rozteče šroubů pro menší a větší nosníky?
Pro menší nosníky se používá rozteč 50/50 mm, pro větší 60/60/60 mm s jednou nebo dvěma řadami šroubů.
