Bezpečné a pevné připevnění trámu na zeď: krok za krokem návod

Pevné ukotvení nosného trámu do zdiva vyžaduje kombinaci správně zvoleného kotevního prvku a důkladné přípravy podkladu. Pro dlouhodobou stabilitu spoje doporučuji využít chemickou kotvu v kombinaci s odpovídajícími závitovými tyčemi nebo certifikované kotevní patky, které zajistí přenos zatížení bez rizika vytržení.

Výběr správných kotevních prvků pro trám na zeď

Pro správné upevnění trámu na zeď zvolte kotevní prvek podle typu zdi a předpokládaného zatížení. Pro nízké zatížení v plném zdivu postačí kvalitní hmoždinky a vruty do dřeva, zatímco pro vysoké zatížení a nosné konstrukce využijte ocelové svorníkové kotvy o průměru 10 mm. Pokud plánujete montáž trámu na zeď z dutých cihel nebo porobetonu, doporučuji použít chemickou kotvu, která zajistí pevné spojení bez rizika vytržení materiálu.

Které kotvy použít pro upevnění trámu na zeď

Při výběru kotevních prvků hraje roli nejen materiál zdi, ale i tloušťka ocelových prvků. Pokud používáte kotevní patky pro přenos sil, jejich tloušťka musí být minimálně 4 mm, aby nedocházelo k deformacím.

Odborná rada: Častá chyba při montáži trámu na zeď spočívá v podcenění kvality podkladu, kdy se kotva v měkkém zdivu protáčí. Vždy si ověřte pevnost zdiva a v případě pochybností zvolte chemickou kotvu s certifikovaným sítkem, která vytvoří v dutinách zdi pevný monolitický spoj. Správné upevnění trámu na zeď je vhodné pro kutily s odpovídajícím vybavením pro vrtání do betonu, nicméně pro složité statické konstrukce doporučuji konzultaci se statikem. Pamatujte, že před samotnou instalací je nutná impregnace dřeva, která ochrání materiál před vlhkostí a škůdci.

Příprava podkladu a montážní postup

Správná montáž trámu na zeď vyžaduje precizní přípravu podkladu a dodržení technologických postupů, které zajistí dlouhodobou stabilitu konstrukce. Zjistěte, jaký je správný postup při upevnění trámu na zeď, aby spoj odolal veškerému zatížení a nedošlo k jeho uvolnění.

Jak správně vyznačit místo pro vrtání otvorů

Kvalitní montáž trámu na zeď začíná přesným zaměřením pomocí dlouhé vodováhy a měřicího pásma. Vyznačte vodorovnou linii, na které budou kotevní prvky rozmístěny s ohledem na statické požadavky. Optimální rozestup kotev se pohybuje mezi 50 až 80 centimetry podle plánovaného zatížení konstrukce. Přesné vycentrování otvorů přímo ovlivňuje celkovou pevnost spoje a eliminuje nežádoucí pnutí v materiálu.

Postup vrtání a použití chemické kotvy

Vrtání do betonu vyžaduje správný průměr vrtáku, který musí odpovídat zvolenému kotevnímu prvku, jako jsou ocelové svorníky nebo závitové tyče. Po vyčištění otvoru od prachu aplikujte chemickou kotvu, která po vytvrdnutí vytvoří monolitický spoj s vysokou únosností.

1. Vrtání otvorů – vrtejte kolmo ke stěně do hloubky odpovídající délce kotvy, přičemž dbejte na čistotu vrtu.
2. Čištění otvorů – odstraňte prach pomocí drátěného kartáčku a vzduchové pumpy pro zajištění dokonalé přilnavosti pryskyřice.
3. Aplikace chemické kotvy – vyplňte otvor směsí od dna směrem ven, abyste předešli vzniku vzduchových bublin oslabujících spoj.
4. Osazení kotvy – vložte závitovou tyč nebo ocelové kotvy krouživým pohybem do otvoru a nechte vytvrdnout dle času uvedeného výrobcem.

Odborná rada: Častou chybou je nedostatečné vyčištění vrtaného otvoru od prachu, což dramaticky snižuje únosnost chemické kotvy a může vést k vytržení spoje.

Správné dotažení a kontrola spoje

Jakmile chemická směs vytvrdne, nasaďte trám na připravené kotvy a zajistěte jej maticemi s podložkami či vruty do dřeva. Dotažení musí být rovnoměrné, aby trám přesně doléhal ke stěně bez mezer. Pokud používáte ocelové kotvy, dbejte na jejich správnou povrchovou úpravu, například žárové zinkování pro vyšší odolnost proti korozi.

Tip: Tato metoda s využitím chemické kotvy se hodí pro masivní trámy a nosné konstrukce, zatímco pro lehké obkladové prvky postačí běžné hmoždinky. Před samotnou montáží vždy zkontrolujte, zda proběhla impregnace dřeva, která jej ochrání před vlhkostí a škůdci. Pamatujte, že připevnění těžkého trámu přímo přes vrstvu EPS bez pevné opory není vhodné, protože polystyren nemá dostatečnou pevnost pro přenos zatížení. Pravidelná kontrola dotažení po prvním měsíci provozu zajistí, že spoj zůstane bezpečný i při přirozeném sesychání dřeva nebo vibracích v objektu.

Techniky montáže do různých typů zdí

Správné upevnění trámu na zeď vyžaduje rozdílný přístup podle materiálu nosné konstrukce, protože každý podklad klade jiné nároky na kotvení. Pro dlouhodobou stabilitu konstrukce je nezbytná impregnace dřeva před samotnou montáží, která zabrání degradaci materiálu v místě kontaktu s ocelovými kotvami.

Jaké kotvy použít pro různé typy zdí

Volba kotevního prvku přímo ovlivňuje pevnost celého spoje. Pro cihlové zdi se standardně využívají ocelové svorníkové kotvy o průměru minimálně 10 mm, které se pevně rozepřou v dutinách. U betonové zdi dosáhnete nejvyšší nosnosti při použití chemické kotvy, která vyplní veškeré nerovnosti v otvoru a vytvoří monolitický spoj. Pórobeton vyžaduje speciální hmoždinky s vysokým závitem, které zajistí dostatečné tření v měkkém materiálu.

Speciální nářadí pro montáž do betonu

Montáž trámu na zeď vyžaduje správné nářadí, zejména při práci s tvrdými materiály. Pro vrtání do betonu použijte vrtací nebo sekací kladivo s vrtáky SDS, které zaručí přesné a čisté otvory. Při aplikaci chemické kotvy je nezbytné mít k dispozici vytlačovací pistoli a kartáček pro důkladné vyčištění vyvrtaného otvoru od prachu, který by jinak oslabil přilnavost pryskyřice.

• Cihla: Pro vrtání nepoužívejte rázový příklep, aby nedošlo k popraskání cihelných bloků.
• Beton: Vždy využijte chemickou kotvu pro maximální únosnost spoje v tahu a eliminaci vibrací.
• Pórobeton: Používejte výhradně certifikované hmoždinky určené pro tento měkký materiál.
• Kotevní patky: Před osazením zkontrolujte rovinnost stěny pomocí vodováhy a použijte patky z plechu o tloušťce minimálně 4 mm.

Odborná rada: Častá chyba při montáži spočívá v použití příliš krátkých vrutů do dřeva, které neprojdou skrz kotevní patku do dostatečné hloubky trámu. Ujistěte se, že spojovací materiál odpovídá statickému zatížení daného prvku a při použití nerezových patek volte nerezové vruty. Tato technika se hodí pro kotvení nosných trámů v interiéru i exteriéru, ale není vhodná pro instalaci do sádrokartonových příček bez vyztužené podkladové konstrukce.

Ochrana dřeva a prevence proti vlhkosti

Prevence vlhkosti a prodloužení životnosti dřeva

Při plánování, jak správně připevnit trám na zeď, nesmíte podcenit ochranu materiálu před degradací. Dřevo v přímém kontaktu s vlhkým podkladem nebo kovovými kotevními patkami rychle ztrácí své mechanické vlastnosti. Základem úspěšné montáže trámu je hloubková impregnace dřeva, která vytvoří bariéru proti houbám a plísním. Vlhkost je nejčastějším nepřítelem stability, proto zajistěte, aby dřevo nikdy neleželo přímo na vodorovné ploše ocelové kotvy. Vždy ponechte mezeru alespoň 10 milimetrů, která umožní přirozené odvětrávání.

Odborná rada: Častou chybou při montáži trámu na zeď je nedostatečné ošetření řezných ploch, kde po zkrácení trámu obnažíte surové jádro náchylné k nasávání vody.

Pro maximální trvanlivost konstrukce dodržujte tyto zásady:

• Aplikujte fungicidní a insekticidní prostředky na všechny strany trámu ještě před instalací.
• Využívejte distanční podložky mezi trámem a kotevním prvkem pro eliminaci vzlínající vlhkosti.
• Volte kvalitní vruty do dřeva s antikorozní úpravou, aby nedocházelo k reakci s vlhkým dřevem.
• Pravidelně kontrolujte stav nátěrů, zejména v místech, kde probíhá kotvení.

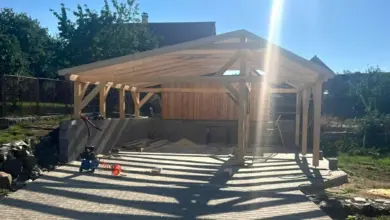

Tento postup se hodí pro venkovní pergoly a přístřešky, kde je konstrukce přímo vystavena povětrnostním vlivům. Naopak pro suché interiérové aplikace není takto radikální izolace od patky nutná, pokud je v místnosti trvale nízká vlhkost vzduchu.

Použití závitových tyčí a jejich omezení

Závitové tyče představují řešení pro kotvení do plného zdiva, ale při montáži trámu přes izolační vrstvu EPS se stávají problematickými. Samotné závitové tyče v této situaci postrádají dostatečnou pevnost a stabilitu spoje, protože izolace pod tlakem trámu snadno podlehne deformaci. Pokud přemýšlíte, jak správně připevnit trám na zeď přes zateplenou fasádu, vyhněte se bodovému kotvení, které může poškodit izolační desky.

Odborná rada: Pro dosažení vysoké nosnosti doporučuji vytvořit samonosnou oporu z dřevěných trámků, která přenese váhu přímo do nosné stěny.

• Používejte chemickou kotvu pro pevné spojení závitové tyče s nosným zdivem.
• Provádějte vrtání do betonu nebo cihel vždy kolmo k povrchu pro rovnoměrné zatížení.
• Aplikujte impregnaci dřeva na všechny plochy před samotným spojením prvků.
• Volte kotevní patky pro rozložení tlaku, pokud to konstrukce vyžaduje.

Častá chyba: Spoléhání na závitové tyče bez distančních prvků v EPS, což vede k nežádoucímu průhybu. Tento postup se hodí pro lehké konstrukce, ale pro těžké trámy není vhodný bez dodatečné podpěry.

Betonování kotevních patek a stabilita spoje

Betonování kotevních patek je klíčovým krokem pro zajištění dlouhodobé stability konstrukcí, které vyžadují pevné ukotvení k zemi. Pro správné upevnění trámu na zeď či do terénu musíte zajistit, aby základový prvek nepodléhal pohybům půdy vlivem změn teplot a vlhkosti.

Jak správně betonovat kotevní patky

Betonování kotevních patek musí probíhat do nezámrzné hloubky minimálně 80 cm, což zaručí dostatečnou stabilitu spoje. Po usazení patky do výkopu proveďte důkladné zhutnění betonu, které zabrání pozdějšímu protáčení kotevních patek v základu. Pro zajištění dlouhé životnosti konstrukce je nezbytná kvalitní impregnace dřeva před samotnou montáží trámu.

1. Výkop otvoru – hloubení do nezámrzné hloubky minimálně 80 cm pod úroveň terénu.
2. Fixace patky – ustavení kotevní patky do roviny pomocí vodováhy a zajištění proti pohybu.
3. Zalití betonem – vyplnění otvoru betonovou směsí s následným propícháním tyčí pro odstranění vzduchových bublin.
4. Zhutnění betonu – důsledné udusání směsi pro maximální fixaci ocelové patky v základu.

Význam nezámrzné hloubky pro stabilitu spoje

Nezámrzná hloubka 80 cm je kritická pro zamezení poškození kotevních patek mrazem, který by mohl způsobit vytlačení základu a uvolnění trámu. Ujistěte se, že montáž trámu na zeď zohledňuje i dilataci materiálů. Častá chyba: podcenění hloubky výkopu, což vede k nestabilitě konstrukce po první zimě. Tento postup se hodí pro trvalé exteriérové stavby, nikoliv pro dočasné lehké přístřešky.

Časté chyby při připevňování trámů a jak se jim vyhnout

Při realizaci montáže trámu na stěnu se často setkávám s podceněním technických detailů, které přímo ovlivňují dlouhodobou stabilitu konstrukce. Pokud hledáte způsob, jak zafixovat trám ke zdi, aby byl stabilní a bezpečný, vyhněte se následujícím rizikovým postupům.

Časté chyby při připevňování trámů na stěnu a jak se jim vyhnout

Základní chyby při montáži trámu pramení z nevhodné volby kotevních prvků nebo podcenění ochrany dřeva. Nedostatečné dotažení vrutů do dřeva vede k postupnému uvolnění spoje, zatímco přímý kontakt dřeva se zdivem bez izolace způsobuje nasávání vlhkosti a následnou hnilobu.

• Použití nevhodných kotevních prvků – pro každý typ zdiva existuje specifická chemická kotva nebo ocelové kotvy, jejichž záměna snižuje únosnost spoje.
• Absence izolace – přímý kontakt dřeva a vlhkého zdiva bez předchozí impregnace dřeva vede k rychlé degradaci materiálu.
• Nedostatečná hloubka vrtání – vrtání do betonu musí odpovídat délce kotvy, jinak spoj nezajistí požadovanou pevnost.
• Chybějící kotevní patky – u nosných konstrukcí zajišťují patky stabilitu a brání přímému kontaktu trámu s betonem či zemí.

Odborná rada: Vždy dbejte na to, aby byla mezi dřevem a stěnou vložena separační vrstva. Tento postup se hodí pro každou venkovní konstrukci, zatímco pro interiérové příčky s nízkým zatížením postačí standardní mechanické kotvení. Častá chyba spočívá v přílišném utahování vrutů do dřeva pomocí rázového utahováku, což může nenávratně poškodit strukturu dřeva v místě spoje; vruty do dřeva dotahujte s citem, ideálně ručně nebo s nastaveným momentem.

Otázka: Proč je nutné používat kotevní patky s minimální tloušťkou plechu 4 mm?

Dostatečná tloušťka plechu zajišťuje potřebnou tuhost konstrukce a odolnost proti deformacím při zatížení. Tenčí materiály mohou pod tlakem trámu pružit, což vede k postupnému uvolnění spojů a ztrátě stability.

Otázka: Je možné připevnit trám přímo přes vrstvu EPS?

Připevnění přímo přes EPS bez pevné opory není vhodné, protože polystyren nemá dostatečnou pevnost pro dotažení a přenos zatížení. V takovém případě doporučuji vytvořit samonosnou oporu z dřevěných trámků, kde závitové tyče slouží pouze jako dodatečné zajištění.

Údržba a kontrola upevnění trámů během životnosti

Pravidelná údržba jako prevence rizik

Pravidelná kontrola upevnění zajišťuje, že montáž trámu zůstane stabilní a bezpečná po celou dobu životnosti konstrukce. Doporučuji provádět revizi jednou za 6 až 12 měsíců, zejména u exteriérových staveb, kde změny teplot způsobují objemové změny dřeva. Během prohlídky ověřte dotažení všech spojů a stav vrutů do dřeva, zda nevykazují známky koroze. Pokud jste použili chemickou kotvu, zkontrolujte, zda v okolí otvoru nevznikají trhliny v betonu nebo zdivu.

• Kontrola dotažení – ověřte pevnost spojů a případně dotáhněte povolené matice či vruty.
• Obnova ochrany – pravidelná impregnace dřeva zamezuje hnilobě a prodlužuje životnost materiálu.
• Vizuální inspekce – hledejte stopy koroze na ocelových prvcích a vlhkost v místě kotvení.

Odborná rada: Častou chybou při připevňování trámů na stěnu bývá podcenění dilatace dřeva, která může vést k praskání omítky kolem kotvy. Pokud řešíte, jak správně připevnit trám na zeď v náročných podmínkách, vždy volte nerezové ocelové kotvy, které odolávají vlhkosti lépe než pozinkované varianty. Pamatujte, že správné upevnění trámu na zeď vyžaduje pravidelnou péči, aby konstrukce zůstala dlouhodobě stabilní a bezpečná.

Bezpečnostní normy a certifikace kotevních prvků v ČR

Pro zajištění stability konstrukcí je nezbytné, aby všechny kotevní prvky splňovaly přísné bezpečnostní normy ČSN, které definují únosnost spojů v různých materiálech. Certifikace výrobků následně potvrzuje kvalitu materiálů a jejich odolnost vůči statickému zatížení, což je klíčové pro správné upevnění trámu na zeď. Při výběru spojovacího materiálu vždy hledejte označení CE, které garantuje shodu s evropskými technickými normami pro bezpečné připevnění.

Výběr kotevních prvků podle zatížení

Při rozhodování, které kotvy použít pro upevnění trámu na zeď, zohledněte typ podkladu a celkovou hmotnost konstrukce. Certifikované komponenty zajišťují dlouhodobou životnost a eliminují riziko selhání spoje vlivem koroze nebo únavy materiálu.

• Chemická kotva – ideální pro kotvení do dutých cihel a betonu, kde zajišťuje vysokou pevnost spoje.
• Ocelové kotvy – vhodné pro masivní betonové konstrukce vyžadující maximální tahovou odolnost.
• Vruty do dřeva – vybírejte výhradně s certifikovanou povrchovou úpravou pro zamezení koroze.
• Impregnace dřeva – nezbytný krok před vlastní montáží trámu pro ochranu dřevěných prvků před vlhkostí.

Odborná rada: Častou chybou je podcenění vzdálenosti kotev, kdy při nízké hustotě kotvení dochází k průhybu trámu. Jak daleko od sebe by měly být kotvy pro upevnění trámu závisí na jeho průřezu a zatížení, obvykle se doporučuje rozteč 600 až 800 mm pro zajištění stability konstrukce. Tento postup se hodí pro tesařské konstrukce v interiéru i exteriéru, avšak není vhodný pro nosné prvky bez předchozího statického posouzení.

Časté dotazy k bezpečnému připevnění trámu na zeď

Otázka: Jak daleko od sebe by měly být kotvy pro upevnění trámu?

Kotvy umístěte ve vzdálenosti 40 až 60 cm podle zatížení a průřezu trámu pro rovnoměrné rozložení síly.

Otázka: Jaký je správný postup při upevnění trámu na zeď?

Postup zahrnuje přesné vyměření, vrtání do betonu, důkladné vyčištění otvorů, aplikaci chemické kotvy a dotažení kotevních prvků.

Otázka: Jaké kotevní prvky použít pro upevnění trámu na zeď?

Pro nižší zatížení postačí hmoždinky a kvalitní vruty do dřeva, u těžších konstrukcí zvolte certifikované ocelové kotvy o průměru minimálně 10 mm.

Otázka: Může dřevo přímo kontaktovat kovovou kotevní patku?

Přímý kontakt není vhodný, protože vede k zadržování vlhkosti a následné hnilobě; mezi materiál vložte hydroizolační podložku.

Otázka: Jak se chrání dřevo proti vlhkosti při montáži?

Základem je kvalitní impregnace dřeva před instalací a zajištění odvětrané mezery mezi trámem a zdivem.

Otázka: Jak správně provádět betonování patky?

Betonujte do nezámrzné hloubky minimálně 80 cm a směs důkladně zhutněte, aby nedocházelo k nežádoucím pohybům konstrukce.

Otázka: Proč není vhodné používat závitové tyče přes EPS?

Izolační desky EPS nemají dostatečnou tlakovou pevnost, což při dotažení vede k deformaci fasády a nestabilnímu spoji.

Otázka: Jak často kontrolovat upevnění trámů?

Stav spojů a dotažení kotev doporučuji prověřit každých 6 až 12 měsíců, zejména u exteriérových konstrukcí.

Otázka: Jaké chyby při montáži trámu na zeď jsou nejčastější?

Častá chyba: nedostatečné očištění vyvrtaného otvoru od prachu, což snižuje účinnost chemické kotvy, nebo použití nesprávných vrutů pro daný podklad.

Otázka: Jaké jsou bezpečnostní normy pro kotevní prvky v ČR?

Montáž musí odpovídat technickým normám ČSN, které definují únosnost a požadavky na spojovací materiál v závislosti na typu zdiva.

Otázka: Jak spojit trámy v rohu?

Trámy v rohu spojujte pomocí ocelových úhelníků nebo tesařských spojů na čep a dlab, které zajistí vysokou tuhost konstrukce.

Otázka: Jak daleko by měly být trámy od sebe?

Standardní rozteč trámů se pohybuje mezi 40 a 60 cm, což závisí na plánovaném statickém zatížení a typu krytiny.

Otázka: Čím se spojují trámy?

Pro fixaci se používají vruty do dřeva, ocelové kotvy, chemická kotva nebo speciální tesařské spojky dle projektu.

Otázka: Jak se správně upevní těžký trám na zeď?

Těžký trám vyžaduje ukotvení pomocí svorníkových kotev s vysokou pevností v tahu a případné podepření kotevními patkami.

Otázka: Jak bezpečně zavěsit houpačku na trám upevněný ke zdi?

Trám musí být ukotven pomocí ocelových kotev a certifikovaných patek, přičemž houpačku zavěšujte výhradně na atestované závěsné háky.

Odborná rada: Montáž se hodí pro dřevěné stavby a pergoly, ale není vhodná pro nosné zdivo z dutých cihel bez použití sítových pouzder pro chemickou kotvu.
