Výpočet a typy profilů dřevěných trámů pro tradiční konstrukce
Správný návrh nosnosti trámu a stanovení optimální rozteče trámů tvoří základní předpoklad pro dlouhodobou stabilitu a bezpečnost tradičních stropních konstrukcí. Výpočet průřezu trámu vyžaduje zohlednění nejen celkového zatížení, ale i volbu správného typu konstrukčního dřeva podle jeho statických vlastností a vlhkosti.
To hlavní z článku
- Běžné rozpětí tradičních dřevěných trámů je 3 až 5 metrů.
- Šířka trámů se pohybuje mezi 80 a 200 mm, výška mezi 120 a 300 mm podle zatížení.
- Výpočet výšky trámu lze provést vzorcem h = 0,02 × l + 160 až 200 mm, kde l je rozpětí v cm.
- Konstruktivní dřevo KVH má hustotu přibližně 460 kg/m³ a umožňuje větší rozpětí trámů.
- Osová vzdálenost trámů v tradičních stropních konstrukcích bývá 900 až 1200 mm.
Jak správně vypočítat profil dřevěného trámu v tradiční konstrukci
Správný výpočet profilu dřevěného trámu vychází z kombinace rozpětí konstrukce, rozteče trámů a celkového zatížení, které musí strop bezpečně přenést do obvodového zdiva. Pro návrh trámů v tradičních dřevěných stropech se v praxi využívají empirické vzorce, které zajišťují dostatečnou tuhost a nosnost bez nutnosti komplexních statických modelů v prvotní fázi projektu. Při volbě materiálu preferujte konstrukční dřevo KVH nebo BSH hranoly, které vykazují vyšší rozměrovou stabilitu než běžné masivní řezivo z pily.
Výpočet výšky trámu podle rozpětí
Základní výška trámu (h) v milimetrech se stanovuje podle rozpětí (l) v centimetrech pomocí vztahu h = 0,02 × l + (160 až 200) mm. Tento vzorec zohledňuje průhyb, který je u stropních konstrukcí limitujícím faktorem. Pro tradiční dřevěné stropy s využitím KVH dřeva nebo masivních trámů platí následující orientační hodnoty výšky průřezu:
| Rozpětí (l) v cm | Výpočet (mm) | Výška trámu (h) v mm |
|---|---|---|
| 300 cm | 0,02 × 300 + 160 | 220 mm |
| 400 cm | 0,02 × 400 + 180 | 260 mm |
| 500 cm | 0,02 × 500 + 200 | 300 mm |
Alternativně lze výšku nosníku v centimetrech určit jako rozteč ložisek v centimetrech dělenou 20. U klasického stavebního dřeva s pevným ukotvením platí, že přesah nosníku v centimetrech odpovídá pětinásobku jeho výšky.
Volba šířky trámu a stabilita profilu
Šířka trámu (b) se volí jako 2/3 až 3/4 vypočtené výšky, aby byla zajištěna boční stabilita a dostatečná únosnost v ohybu. Pokud vyjde výška trámu 240 mm, šířka by se měla pohybovat v rozmezí 160 až 180 mm. U moderního konstrukčního dřeva, jako je KVH dřevo, lze díky jeho homogenitě a sušení volit spodní hranici tohoto poměru. Pro zajištění proti klopení se mezi stropní nosníky vkládají bloky (zkrácené profily) ve vzdálenosti 2 až 3 metry, které se kotví vruty.
Odborná rada: Častá chyba spočívá v podcenění šířky trámu, což vede k nežádoucímu kmitání stropu při chůzi. Při rozpětích nad 4 metry doporučuji volit vyšší hodnoty šířky profilu, případně použít multiplikátor výšky nosníku x 6, který je považován za bezpečný limit.
Výpočet zatížení a nosnosti dřevěných trámů
Celkové zatížení stropu se skládá ze stálého zatížení (vlastní hmotnost konstrukce, podlahy, násypy min. 80 mm) a užitného zatížení (osoby, nábytek). Podle normy ČSN EN 1995-1-1 (Eurokód 5) se pro běžné rodinné domy uvažuje stálé zatížení 1,75 kN/m² a užitné zatížení dle účelu místnosti (1 kN odpovídá 100 kg). Výpočet nosnosti dřevěného trámu ve stropní konstrukci vyžaduje znalost rozteče trámů, která se v tradičních stavbách pohybuje mezi 800 až 1200 mm. V případě použití OSB desek o rozměru 625 × 2500 mm se rozteč nosníků často upravuje na 625 mm pro zajištění návaznosti spojů pero-drážka na osu nosníků.
Varování z praxe: Při návrhu vždy zohledněte, zda bude strop podbitý nebo zatížený těžkým záklopem, což výrazně mění stálé zatížení a tím i nutný výpočet průřezu trámu. Tento postup se hodí pro běžné rekonstrukce a standardní dřevostavby, ale pro atypické stropy s velkým rozpětím nebo při použití nestandardních materiálů vždy vyžaduje posouzení autorizovaným inženýrem. Pro koho se tento výpočet hodí: pro majitele nemovitostí plánující rekonstrukci trámového stropu v běžném rodinném domě. Pro koho se NEhodí: pro statické posouzení průmyslových objektů, budov s vysokým užitným zatížením nebo konstrukcí s rozpětím přesahujícím 6 metrů.
Typy profilů dřevěných trámů používaných v tradiční výstavbě
Výběr vhodného profilu dřevěného trámu přímo ovlivňuje únosnost stropní konstrukce a její dlouhodobou stabilitu. Typy profilů dřevěných trámů používaných v tradičních stavbách se liší podle účelu a požadovaného rozpětí, přičemž výpočet průřezu trámu musí vždy zohlednit stálé a užitné zatížení.
Standardní profily a jejich rozměry
Tradiční dřevěné stropy využívají prvky s širokou škálou rozměrů, kde šířka trámu obvykle dosahuje 80 až 200 mm a výška trámu 120 až 300 mm. Pro běžné obytné místnosti s rozpětím do 5 metrů se jako ideální kompromis mezi únosností a hmotností osvědčuje profil 60 x 240 mm. Při návrhu je nutné zohlednit rozteč trámů, která se u standardních konstrukcí pohybuje v rozmezí 600 až 1000 mm. Častá chyba: podcenění výšky průřezu u dlouhých rozpětí, což vede k nežádoucímu průhybu stropu.
| Typ profilu | Šířka (mm) | Výška (mm) | Vhodné rozpětí (m) |
|---|---|---|---|
| Standardní hranol | 100 | 200 | do 3,5 |
| Štíhlý profil | 80 | 240 | do 4,0 |
| Masivní trám | 160 | 280 | do 5,5 |

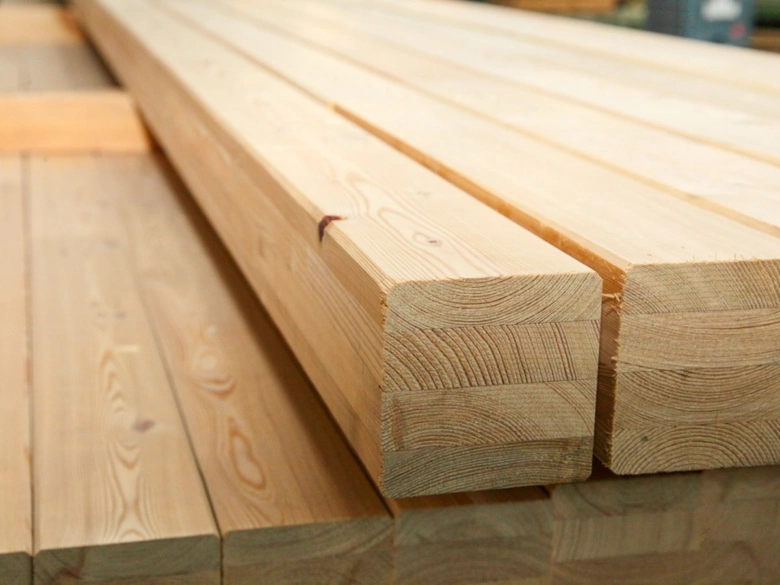

Použité materiály a vliv na profil
Konstrukční dřevo pro tradiční stropy se nejčastěji vyrábí ze smrkového, jedlového nebo modřínového dřeva, které vykazuje dostatečnou pevnost v ohybu. Zatímco masivní řezivo podléhá vlivem vlhkosti sesychání a tvorbě trhlin, moderní alternativy jako KVH dřevo nebo lepené BSH hranoly nabízí vyšší rozměrovou stabilitu. KVH dřevo dosahuje průměrné hustoty kolem 460 kg/m3, což zjednodušuje výpočet a dimenzování průřezu dřevěných trámů ve stropě. BSH hranoly se díky vrstvené struktuře hodí zejména pro velké rozpony, kde by masivní trám mohl vykazovat vnitřní vady. Odborná rada: pro novostavby a rekonstrukce se stabilita KVH dřeva vyplatí více než řezivo sušené pouze na vzduchu. Tento typ materiálu je vhodný pro každého, kdo vyžaduje přesné rozměry a minimální kroucení, zatímco pro historické objekty vyžadující autentický vzhled je vhodnější tradiční tesané nebo řezané masivní dřevo.
Konstrukční systémy a rozmístění trámů ve stropních konstrukcích
Správný návrh stropní konstrukce vyžaduje pochopení vzájemného vztahu mezi profilem prvku, jeho roztečí a celkovým zatížením. Volba systému přímo ovlivňuje výpočet průřezu trámu i finální nosnost trámu, přičemž každá konstrukce vyžaduje specifické konstrukční dřevo.

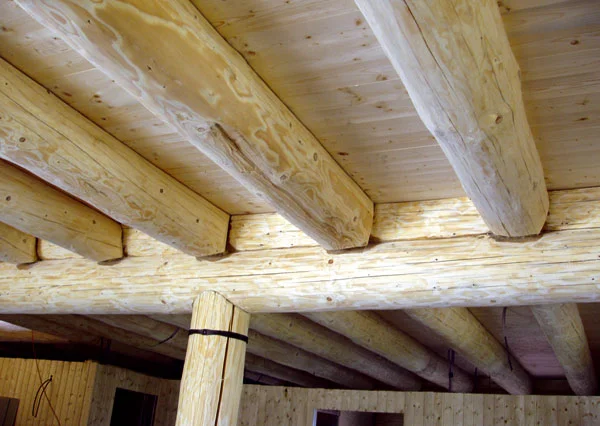

Povalové a trámové stropy
Povalové stropy představují nejmasivnější variantu, kde jsou trámy kladeny těsně vedle sebe, což zajišťuje vysokou únosnost. U běžných trámových stropů se využívá osová rozteč trámů v rozmezí 900 až 1200 mm. Pro tyto tradiční dřevěné stropy je kritická délka uložení trámu na zdivo, která musí činit minimálně 150 až 200 mm pro zajištění stability. Pokud hledáte rychlý odhad únosnosti, online nosnost trámu kalkulačka vám poskytne základní přehled, ale pro certifikovanou stavbu je nutný přesný statický výpočet.
- Trámové stropy využívají KVH dřevo pro svou rozměrovou stálost.
- Optimální rozteč trámů přímo určuje průhyb stropní konstrukce.
- Častá chyba: poddimenzování uložení trámů na nosné zdi pod 150 mm.
Fošnové a kazetové stropy
Fošnové stropy jsou ekonomickou variantou, kde nosné fošny o typických rozměrech 60 x 240 mm klademe s osovou vzdáleností 600 mm. Tento systém se hodí pro lehčí podlahové skladby, ale není vhodný pro vysoké bodové zatížení v historických objektech. Kazetové stropy vznikají vložením příčných trámů mezi hlavní stropnice, což vytváří tuhý rastr vhodný pro přiznané podhledy. Výpočet průřezu a typy trámů pro tradiční dřevěné stropy vždy zohledňují stálé zatížení podlahy i užitné zatížení obytného prostoru.
Odborná rada: Fošnové stropy jsou ideální pro novostavby a rekonstrukce s omezenou výškou, zatímco povalové konstrukce doporučuji výhradně pro historické objekty s požadavkem na autentický vzhled.

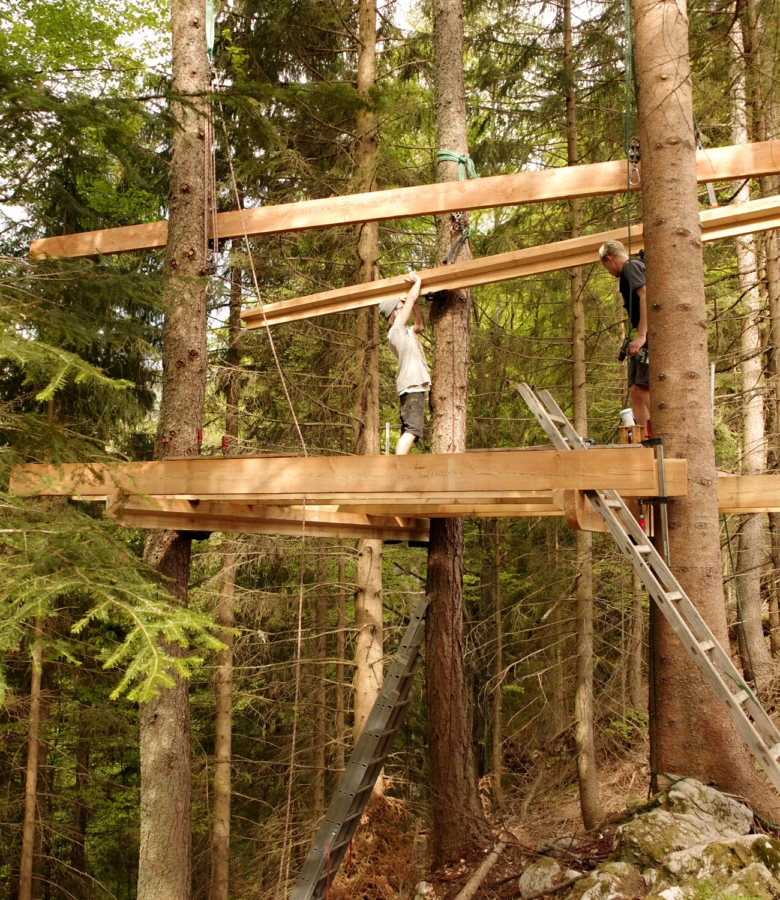

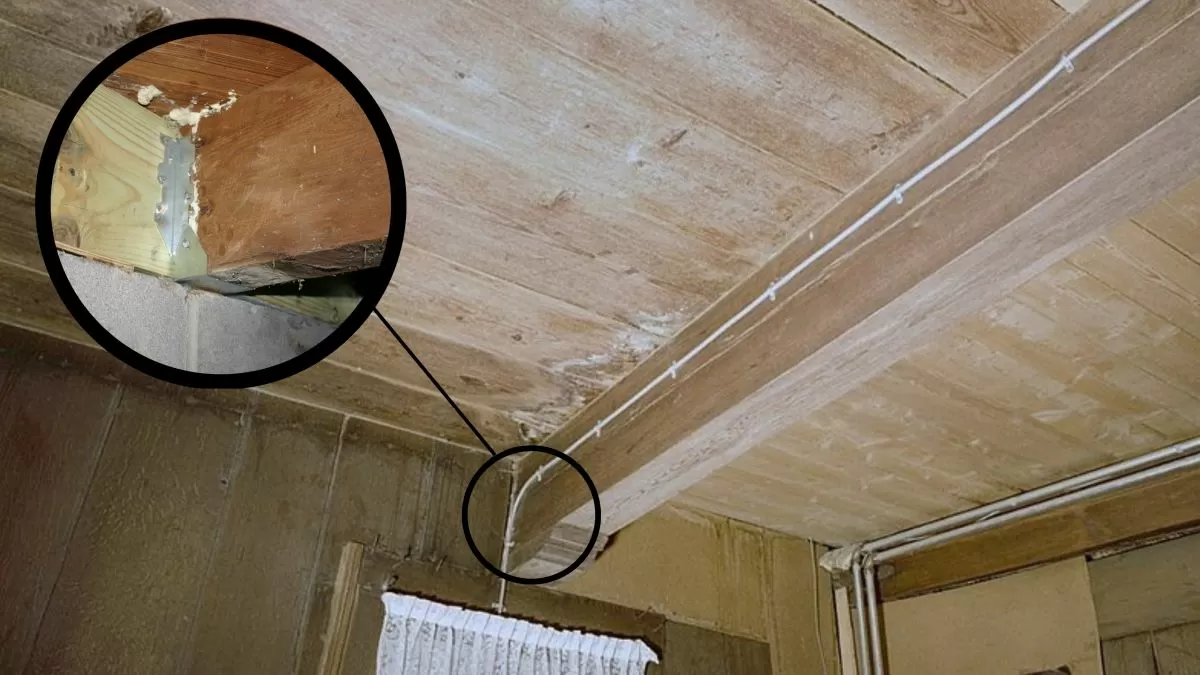

Kotvení a montáž trámů v tradičních stavbách
Správné kotvení trámů v tradičních stavbách přímo ovlivňuje celkovou stabilitu stropní konstrukce a životnost použitého konstrukčního dřeva. Při montáži trámů tradiční konstrukce se dnes nejčastěji setkáte s využitím ocelových třmenů, které zajišťují bezpečný přenos sil do obvodového zdiva. Kotvení trámů pomocí těchto prvků vyžaduje precizní osazení do připravených kapes.
Délka uložení trámu na zdivo musí činit 150 až 200 mm, aby byla zaručena dostatečná nosnost trámu i při případném průhybu. Kolem každého zhlaví trámu ponechte minimální mezeru 50 mm pro odvětrání, což je klíčové pro zamezení kondenzace vlhkosti a následné hniloby dřeva. Spojovací materiály jako vrutové spoje nebo trámové kleště volíme vždy s ohledem na statický výpočet průřezu trámu.
„Zásadní je používat nerezové šrouby a certifikované spojovací prvky, které odolávají korozi a zajišťují dlouhodobou stabilitu spoje,“ připomíná zkušený tesařský mistr.
Při instalaci se vyhněte časté chybě, kdy je trám zazděn bez jakékoli vzduchové mezery nebo ochranné izolace. Tento postup vede k degradaci dřeva v místě styku se zdivem. Montáž trámů se hodí pro rekonstrukce historických objektů s použitím masivních prvků, zatímco pro moderní dřevostavby s vysokou přesností doporučuji spíše KVH dřevo, které vykazuje menší objemové změny. Pokud plánujete tradiční dřevěné stropy, vždy dbejte na správnou rozteč trámů, která přímo určuje výsledné užitné zatížení celé plochy.
Požadavky na nosnost a zatížení trámových stropů
Bezpečný výpočet nosnosti dřevěných trámů vychází z normových hodnot zatížení definovaných v normě ČSN EN 1995-1-1, známé jako Eurokód 5. Správný výpočet průřezu trámu musí zohlednit stálé zatížení konstrukce, které u standardních rodinných domů činí 1,75 kN/m², a užitné zatížení podlahy dosahující až 2,5 kN/m². Zatížení stropu přímo určuje potřebnou dimenzi a rozteč trámů v interiéru.
Parametry pro dimenzování stropních konstrukcí
Pro tradiční dřevěné stropy se dnes často kombinuje masivní konstrukční dřevo s moderními prvky, jako je KVH dřevo, které vykazuje vyšší tvarovou stabilitu. Při návrhu se pracuje s kombinací těchto hodnot:
| Typ zatížení | Hodnota (kN/m²) | Poznámka |
|---|---|---|
| Stálé zatížení | 1,75 | Vlastní tíha stropu a podlahy |
| Užitné zatížení | 2,50 | Běžný provoz v obytných místnostech |
| Celkové zatížení | 4,25 | Součet pro návrh nosnosti |
Častá chyba spočívá v podcenění průhybu trámu, který nesmí překročit limit L/300 u obytných prostor. Pokud hledáte nástroj pro rychlou kontrolu, nosnost trámu kalkulačka vám poskytne pouze orientační hodnoty, nikoliv statický posudek. Výpočet a dimenzování průřezu dřevěných trámů ve stropě vždy svěřte autorizovanému statikovi, zejména u rekonstrukcí historických objektů. Tento postup se hodí pro novostavby i rekonstrukce, zatímco pro svépomocné úpravy bez výpočtu se tento přístup nehodí, neboť hrozí riziko nadměrného průhybu či selhání konstrukce. Odborná rada: Vždy ověřte vlhkost dřeva, neboť konstrukční dřevo s vysokou vlhkostí ztrácí na únosnosti a podléhá deformacím.
Vliv vlhkosti a škůdců na životnost trámů
Vlhkost dřeva je klíčovým faktorem, který přímo ovlivňuje dlouhodobou životnost trámů v tradičních dřevěných stropech. Pokud vlhkost dlouhodobě překračuje hranici 20 %, vytváříte ideální prostředí pro rozvoj hniloby a aktivitu dřevokazných škůdců. Hniloba dřeva výrazně narušuje vnitřní strukturu vláken, čímž dochází k prudkému poklesu únosnosti a celkové pevnosti konstrukčního dřeva.
Biologičtí škůdci, jako je tesařík krovový či červotoč, se v takto degradovaném materiálu množí mnohem rychleji. Jejich činnost nenápadně snižuje nosnost trámu, což komplikuje jakýkoliv následný výpočet průřezu trámu při rekonstrukci.
Odborná rada: Pravidelně kontrolujte stav trámů v místech uložení do zdiva, kde kondenzuje vlhkost nejčastěji.
- Udržujte vlhkost konstrukčního dřeva pod 18 % pro zamezení vzniku plísní.
- Zajistěte dostatečné odvětrávání prostor kolem trámových hlav.
- Provádějte vizuální kontrolu výletových otvorů hmyzu alespoň jednou za dva roky.
Správné dimenzování a výpočet průřezu a typy trámů pro tradiční dřevěné stropy vyžadují zdravý podklad bez hnilobných procesů. Častá chyba: podcenění vlhkosti v zhlaví trámu vede k nutnosti předčasné výměny celých nosných prvků. Tato prevence se hodí pro majitele historických objektů s dřevěnými stropy, ale není náhradou za statické posouzení v případě viditelného poškození či deformace trámů.
Specifika výpočtu při rekonstrukcích historických dřevěných stropů
Rekonstrukce historických trámů vyžaduje detailní posouzení stavu dřeva, neboť původní dimenzování často neodpovídá současným normám pro užitné zatížení, které se u rodinných domů pohybuje v rozmezí 1,75 až 2,5 kN/m². Pro zvýšení tuhosti stropu se v praxi nejčastěji využívá metoda spřažení, která efektivně roznáší síly do konstrukce a snižuje průhyb nosných prvků.
Metoda spřažení trámů s OSB deskami
Metoda spřažení představuje moderní způsob, jak zvýšit nosnost trámu pomocí propojení dřevěného prvku s horní vrstvou z OSB desek. Pomocí speciálních ocelových trnů nebo vrutů vytvoříte tuhý celek, který výrazně omezuje průhyb stropu. Toto zesílení trámů umožňuje bezpečnější provoz bez nutnosti celkové výměny nosných prvků. Odborná rada: Při realizaci vždy dbejte na správný výpočet průřezu trámu v kombinaci s tloušťkou desek, aby nedošlo k přetížení spojů. Častá chyba: nedostatečné kotvení desek k trámům, které snižuje celkovou tuhost stropu a vede k nežádoucímu kmitání podlahy. Tato metoda se hodí pro rekonstrukce s požadavkem na zvýšení únosnosti při zachování stávajících trámů, ale nehodí se pro stropy s pokročilou hnilobou či rozsáhlým napadením dřevokazným hmyzem.
Posouzení stavu a zatížení při rekonstrukci
Před zahájením prací na tradiční dřevěné stropy je nutné provést důkladné posouzení stavu dřeva a identifikovat případné napadení škůdci nebo hnilobou. Výpočet nosnosti musí zohlednit stálé zatížení podlahových vrstev, jako jsou násypy o minimální tloušťce 80 mm, a proměnné užitné zatížení. Pokud stávající profily nevyhovují, nahrazuje se poškozené konstrukční dřevo prvky jako KVH dřevo nebo BSH hranoly, které vykazují vyšší rozměrovou stabilitu. Tato řešení se hodí pro rekonstrukce, kde chcete zachovat ráz stavby, ale nevyhovují pro případy s extrémními nároky na rozpony bez statického posílení. Při návrhu vždy dodržujte minimální mezeru 50 mm mezi čelem trámu a zdivem pro zajištění odvětrání a prevenci kondenzace vlhkosti.
Statik vždy zdůrazňuje: Každá historická konstrukce je unikátní a vyžaduje individuální výpočet, nelze slepě přebírat dimenze z jiných staveb.
Časté dotazy
Jak vypočítat nosnost dřevěného trámu?
Nosnost se vypočítá podle rozpětí, zatížení a průřezu trámu; výška trámu se často počítá vzorcem h = 0,02 × l + 160 až 200 mm, šířka je 2/3 až 3/4 výšky; zohledňuje se stálé zatížení 1,75 kN/m² a užitné zatížení až 2,5 kN/m².
Jaké jsou běžné rozměry profilů dřevěných trámů?
Standardní profily mají šířku 80 až 200 mm a výšku 120 až 300 mm; často se používá profil 60 × 240 mm pro rozpětí do 5 m.
Jaká je doporučená rozteč trámů ve stropní konstrukci?
Osová vzdálenost trámů v tradičních konstrukcích bývá 900 až 1200 mm, u fošnových stropů 600 mm; rozteč ovlivňuje nosnost a stabilitu stropu.
Jaký materiál dřeva je vhodný pro tradiční trámové konstrukce?
Používá se převážně smrkové, jedlové a modřínové dřevo, moderní KVH má hustotu cca 460 kg/m³ a lepší rozměrovou stabilitu než masivní dřevo.
Jak správně kotvit dřevěné trámy ke stěnám?
Kotvení se provádí ocelovými třmeny, trámovými kleštěmi nebo vruty; délka uložení je 150-200 mm, s minimální mezerou 50 mm pro odvětrání.
Jak ovlivňuje vlhkost životnost dřevěných trámů?
Vlhkost nad 20 % zvyšuje riziko hniloby a napadení dřevokazným hmyzem, což snižuje pevnost a životnost trámů; doporučuje se správné větrání a pravidelné kontroly.
Jak se řeší výpočet nosnosti při rekonstrukcích historických stropů?
Rekonstrukce vyžadují odborné posouzení stavu dřeva a často použití metody spřažení s OSB deskami pro zesílení nosnosti a stabilitu.
Jaké jsou základní typy stropních konstrukcí s dřevěnými trámy?
Mezi základní typy patří povalové stropy, trámové stropy s roztečí 900-1200 mm, fošnové stropy s roztečí 600 mm, kazetové a krabicové stropy.
Jaké normy se používají pro výpočet nosnosti trámů?
Používá se norma ČSN EN 1995-1-1 (Eurokód 5), která stanovuje pravidla pro dimenzování dřevěných konstrukcí podle zatížení a průřezu.
Jaké jsou nejčastější chyby při výpočtu nosnosti dřevěných trámů?
Časté chyby zahrnují nesprávné určení zatížení, nevhodný výběr průřezu, nedostatečné kotvení a ignorování vlivu vlhkosti a biologických škůdců.
Jaký je doporučený minimální průřez dřevěného trámu pro stropní konstrukci s rozpětím 4 metry?
Minimální průřez trámu by měl být alespoň 12×24 cm pro rozpětí 4 metry, aby zajistil dostatečnou nosnost a pevnost.
Jak se určuje maximální dovolené zatížení na metr čtvereční pro tradiční dřevěný trámový strop?
Maximální dovolené zatížení se stanovuje kolem 150 až 250 kg/m² podle typu dřeva a konstrukčního provedení.
Jaký je obvyklý rozestup trámů u tradičních dřevěných stropů v obytných místnostech?
Standardní rozestup trámů bývá mezi 60 až 80 cm, což zajišťuje rovnoměrné rozložení zatížení a stabilitu stropu.
Jaké druhy dřeva jsou nejčastěji používané pro výrobu trámů v tradiční konstrukci a proč?
Nejčastěji se používá smrk a borovice kvůli jejich dostupnosti, dobrým mechanickým vlastnostem a příznivé ceně.
Jak se vypočítá průřez trámu pro zatížení 5000 N na délku 3 metry s bezpečnostním koeficientem 1,5?
Průřez se vypočítá podle vzorce σ = F/(A), kde A = F/(σ_dovolené), s přihlédnutím k bezpečnostnímu koeficientu 1,5, což vede k nutnému průřezu kolem 10×20 cm.
