Zvuková izolace stoupaček a kanalizačních potrubí výrazně zlepšuje kvalitu bydlení tím, že eliminuje rušivé zvuky z běžného provozu. Správný výběr materiálů a precizní montáž izolace jsou klíčové pro efektivní odhlučnění a dlouhodobou funkčnost. Podíváme se na osvědčené postupy, které pomohou dosáhnout tichého a příjemného prostředí.
⭐ Co byste měli vědět
- Zvuková izolace stoupaček a kanalizačních potrubí snižuje hluk na bezpečnou úroveň 20-30 dB.
- Tiché kanalizační trubky obsahují plniva jako mikrokalcit a vápenec, které tlumí hluk a mají životnost přes 20 let.
- Montáž sádrokartonové krabice s 5-7 cm vzdáleností od trubky výrazně zlepšuje zvukovou izolaci.
- Vzdálenost mezi objímkami potrubí by měla být 40-50 cm pro správné upevnění a minimalizaci vibrací.
- Použití plastových hmoždinek na upevnění závitových tyčí snižuje přenos hluku do konstrukce budovy.
Hlavní příčiny hluku v kanalizačních stoupačkách a potrubích

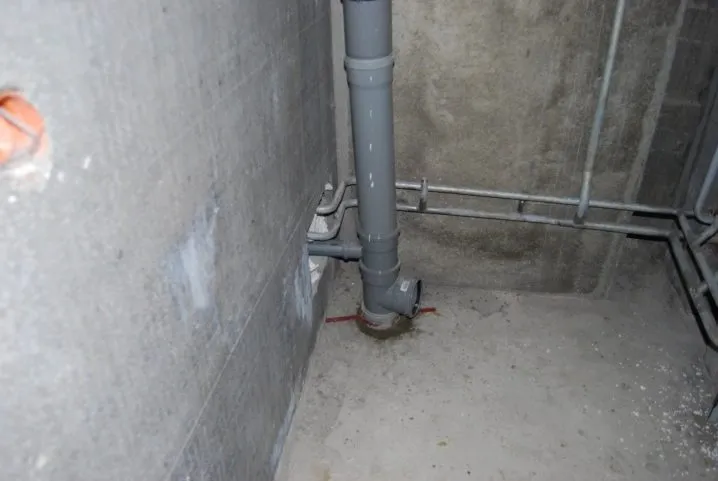

Hluk v kanalizačních stoupačkách a potrubích vzniká především pádem vody, který způsobuje vibrace přenášené do konstrukce budovy. Tyto vibrace mohou dosahovat až 70-80 dB, což výrazně ovlivňuje komfort bydlení. Zvuk v kanalizaci má několik typů: perkuse vzniká nárazy vody na stěny potrubí, vzdušný hluk se šíří vzduchem skrz otvory a průduchy a strukturální hluk je přenášen vibracemi do stavebních konstrukcí.
Pád vody v kanalizačním potrubí vyvolává vibrace, které se následně šíří do stěn stoupaček a dále do celé konstrukce budovy. Tento jev je základním faktorem, který je třeba řešit při izolaci hluku kanalizace. Pro efektivní zvukovou izolaci stoupaček a kanalizačních potrubí je třeba zvolit správné materiály pro odhlučnění a správně provést montáž izolace stoupaček podle platných norem zvukové izolace.
Jak na zvukovou izolaci stoupaček a kanalizačních potrubí
Pro úspěšnou akustickou izolaci kanalizace je nutné kombinovat materiály tlumící vibrace potrubí i vzdušný hluk. Vhodná izolace hluku potrubí snižuje přenos zvuku do konstrukce a zlepšuje akustický komfort v bytě. Při montáži izolace stoupaček je třeba věnovat pozornost detailům, aby se minimalizovaly propustné cesty zvuku.
Materiály a konstrukce potrubí pro lepší zvukovou izolaci

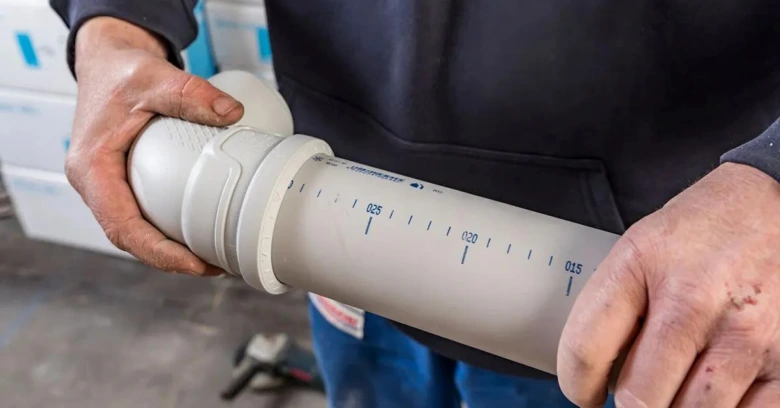

Zvuková izolace stoupaček a kanalizačních potrubí závisí výrazně na materiálech, ze kterých jsou trubky vyrobené. Tiché kanalizační trubky obsahují plniva, jako je mikrokalcit a vápenec, která zvyšují schopnost tlumit hluk vznikající při průtoku odpadní vody. Díky tomu dosahují lepší akustické izolace než standardní PVC trubky. Jejich životnost přesahuje 20 let, což je důležité pro dlouhodobou spolehlivost a stabilitu akustických vlastností.
PVC trubky mají rovněž dobré zvukově izolační vlastnosti, zejména díky své pevnosti a relativně nízké propustnosti vibrací. Nicméně v některých případech, například při montáži izolace stoupaček v panelových domech, je vhodné doplnit je dodatečnou izolací pro splnění přísných norem zvukové izolace. To platí i pro PPR potrubí, kde správná izolace výrazně snižuje přenos hluku přes stěny potrubí.
Tabulka přehledu materiálů pro odhlučnění potrubí:
| Materiál | Zvuková izolace | Životnost |
|---|---|---|
| Tiché trubky s mikrokalcitem | Vysoká díky plnivům mikrokalcitu a vápence | Přes 20 let |
| PVC trubky | Dobrá, vhodné pro běžné instalace | 25-30 let |
| PPR potrubí | Vyžaduje dodatečnou izolaci pro lepší tlumení vibrací | 20-25 let |
Tip: Dodatečná akustická izolace kanalizace a stoupaček se doporučuje při vyšších požadavcích na komfort bydlení, zvláště v panelových domech. Podle údajů z eAgri.cz správný výběr materiálu a montáž izolace stoupaček výrazně snižují přenos hluku a vibrace potrubí.
Nejlepší materiály pro zvukovou izolaci stoupaček a kanalizace
Pro efektivní odhlučnění doporučuji kombinovat tiché kanalizační trubky s kvalitní montáží izolace stoupaček a případným použitím speciálních akustických obalů nebo desek. Při izolaci PPR potrubí je nezbytné použít materiály, které eliminují vibrace potrubí a splňují normy zvukové izolace pro bytové domy.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Metody zvukové izolace stoupaček a kanalizačních trubek
Metody zvukové izolace stoupaček a kanalizačních trubek zahrnují několik osvědčených postupů a materiálů pro efektivní tlumení hluku. Níže najdete návod na zvukovou izolaci odpadních potrubí a stoupaček, který pomůže správně zvolit a aplikovat izolaci.
Použití pěnových skořepin
Pěnové skořepiny patří k nejčastěji používaným materiálům pro izolaci hluku potrubí. Tyto skořepiny se nasazují přímo na kanalizační trubky a díky své uzavřené buněčné struktuře účinně tlumí přenos zvuku a vibrací. Montáž pěnových skořepin vyžaduje pevné uchycení páskami nebo lepidly tak, aby nedošlo k odhalení spojů, které by snižovaly akustickou izolaci.
Rolovaný izolační materiál
Rolovaný izolační materiál slouží ke kompletnímu obalení potrubí a výrazně tlumí vibrace potrubí, které jsou hlavním zdrojem hluku. Před aplikací je nezbytné odmastit povrch trubek, aby se zajistilo pevné přilnutí izolační vrstvy. Montáž probíhá navinutím materiálu kolem potrubí a jeho upevněním pomocí vhodných pásků nebo svorek. Takto provedená akustická izolace kanalizace výrazně snižuje hluk v bytových domech.
Montáž sádrokartonové krabice
Sádrokartonová krabice představuje komplexní řešení zvukové izolace stoupaček v interiéru. Při montáži je klíčové zachovat vzdálenost od trubky 5-7 cm, což umožňuje vložení další vrstvy izolace a minimalizuje přenos zvuku konstrukcí. Postup montáže zahrnuje:
- Připevnění podkladových profilů ke stěně pomocí šroubů a hmoždinek
- Vložení vhodného izolačního materiálu mezi trubku a sádrokartonovou konstrukci
- Montáž sádrokartonových desek kolem stoupačky, zajištěná šrouby
- Pevné utěsnění spár a spojů akustickým tmelem pro snížení průniku hluku
Dodržení těchto kroků splňuje normy zvukové izolace a přispívá k výraznému snížení hluku z kanalizačních trubek.
Tip: Častou chybou je příliš těsné přitisknutí izolační vrstvy přímo na potrubí, což snižuje její účinnost. Správná vzdálenost a pevná montáž jsou klíčové pro dlouhodobou funkčnost.
Zvuková izolace stoupaček a kanalizačních potrubí tak může být realizována kombinací těchto metod podle specifických podmínek a požadavků na hlukovou ochranu.
Správná montáž a upevnění izolace stoupaček a potrubí
Správná montáž a upevnění izolace stoupaček a potrubí výrazně ovlivňují účinnost akustické izolace kanalizace a minimalizují přenos vibrací potrubí. Následující postupy vám pomohou správně izolovat hluk stoupaček i odpadních trubek v bytě.
Kontrola a příprava materiálů před montáží
Před instalací akustické izolace je nezbytné zkontrolovat montážní materiály, zejména izolaci a upevňovací prvky, zda nejsou poškozené nebo znečištěné. Použijte pouze materiály vhodné dle norem zvukové izolace, aby byla zajištěna dlouhodobá funkčnost. Kontrola zajistí, že izolace hluku potrubí bude mít maximální účinnost a zabráníte problémům s přenosem zvuku.
Správné zkracování a čištění potrubí
Při zkracování potrubí je třeba dbát na rovný a čistý řez bez ostrých hran, které by mohly poškodit těsnění a zvýšit nežádoucí hluk. Ostré hrany se doporučuje obrátit pilníkem nebo brusným papírem, čímž se omezí vznik vibrací potrubí a zlepší těsnost spoje. Tento krok je klíčový pro správnou izolaci hluku stoupaček a kanalizačních trubek.
Upevnění objímek a použití plastových hmoždinek
Objímky se montují svisle a rovnoměrně ve vzdálenosti 40-50 cm, což zajišťuje stabilní upevnění potrubí bez napnutí. Pro snížení přenosu vibrací se doporučuje použít plastové hmoždinky místo kovových, protože lépe tlumí zvukové vlny. Napnutí potrubí zvyšuje přenos vibrací, proto správné upevnění je základním krokem při montáži izolace stoupaček a potrubí.
Častá chyba: Nesprávné upevnění s příliš velkou vzdáleností mezi objímkami nebo použití kovových hmoždinek vede k zvýšenému hluku.
Pro koho se to hodí: Tento postup je ideální pro byty v panelácích i rodinné domy, kde je potřeba efektivně snížit hluk z kanalizačních trubek. Naopak nevyhovuje v prostorách s nestandardními materiály potrubí, kde se musí postup upravit podle specifikací.
Řešení průchodů potrubí a eliminace akustických mostů

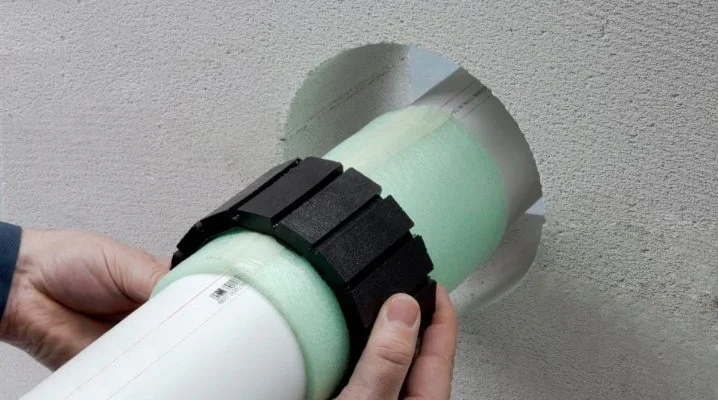

Správné řešení průchodů potrubí stěnami a stropy představuje zásadní faktor pro snížení přenosu hluku v bytových domech. Akustické mosty vznikají zejména v těchto místech, proto je nezbytné použít materiály s vysokou zvukovou izolací a technologie minimalizující přenos vibrací.
Použití zvukové izolace ve stěnách a stropech
Pro průchody kanalizačních trubek o průměru 110 mm se doporučuje vyplnit mezery mezi trubkou a konstrukcí speciálními akustickými tmely s vysokou hustotou nebo minerální vatou o tloušťce minimálně 30 mm. Minerální vlna s objemovou hmotností nad 80 kg/m³ výrazně snižuje šíření vzdušného i strukturálního hluku. Montáž zvukotěsných pásek a desek z pružných materiálů (například EPDM) kolem trubek omezuje přenos vibrací do stavební konstrukce. Dodržování norem DIN 4109 a VDI 4100 zajišťuje nejen efektivní odhlučnění kanalizačních stoupaček, ale také splnění požadavků na požární bezpečnost při vyplňování průchodů.
Gumové prvky a měkká upevnění sanitárních zařízení
V místech upevnění sanitárních zařízení je vhodné použít gumové prvky s tlumící schopností nad 15 dB, které výrazně redukují přenos vibrací potrubí do stěn a podlah. Měkká upevnění umožňují pružné uchycení potrubí bez pevného kontaktu se stavební konstrukcí, čímž eliminují vznik akustických mostů. Pro efektivní izolaci hluku kanalizačních trubek v bytových domech se doporučují závěsy a objímky s integrovanými pryžovými vložkami, které snižují vibrace o 10-20 dB. Takové řešení přispívá k celkové akustické pohodě a výrazně omezuje hlučnost kanalizačních systémů.
Normy a doporučené systémy pro zvukovou izolaci kanalizace
Normy DIN 4109 a VDI 4100 patří mezi klíčové předpisy regulující ochranu proti hluku v budovách, zejména u instalací jako jsou stoupačky a kanalizační potrubí. Norma DIN 4109 stanovuje minimální požadavky na izolaci hluku potrubí, přičemž VDI 4100 rozšiřuje tyto požadavky o konkrétní parametry pro akustickou izolaci kanalizace. Směrnice DEGA 103 doplňuje tyto normy o doporučené postupy a materiály pro montáž izolace stoupaček, čímž zajišťuje komplexní přístup k odhlučnění a omezení vibrací potrubí.
V praxi se pro zvukovou izolaci kanalizačních trubek osvědčují systémy Wavin SiTech+ a Wavin AS+. Wavin SiTech+ využívá minerální plniva, která zvyšují hmotnost potrubí, čímž výrazně snižují přenos hluku. Naopak Wavin AS+ je charakteristický silnějšími stěnami a nízkým modulem pružnosti, což omezuje šíření vibrací. Cena těchto systémů začíná přibližně na 500 Kč za metr, což odpovídá kvalitnímu materiálu pro zvukovou izolaci stoupaček a kanalizace.
Nejlepší materiály pro zvukovou izolaci stoupaček a kanalizace
| Systém | Charakteristika | Cena za metr (Kč) |
|---|---|---|
| Wavin SiTech+ | Minerální plniva, vyšší hmotnost | 500 – 700 |
| Wavin AS+ | Silné stěny, nízký modul pružnosti | 550 – 750 |
| Standardní PVC | Základní materiál bez akustické úpravy | 150 – 300 |
Tip: Při montáži izolace stoupaček je důležité minimalizovat přímý kontakt potrubí s konstrukcí zdiva, aby se zabránilo přenosu vibrací. Častou chybou je nedostatečné uložení potrubí, které zvyšuje hluk v bytě. Zvuková izolace kanalizačních potrubí je vhodná především v panelových domech a novostavbách, kde se požadavky na komfort hlukové pohody výrazně zvyšují. V rodinných domech se řešení musí přizpůsobit konkrétní situaci a stavební konstrukci.
Časté chyby a doporučení při izolaci stoupaček a kanalizačních potrubí
Při montáži izolace stoupaček a kanalizačních trubek je zásadní vyvarovat se několika častých chyb, které výrazně zvyšují přenos vibrací a hlučnost systému. Nejčastějším problémem je použití monolitických zátků, které nevytvářejí dostatečnou pružnou vrstvu a naopak zhoršují akustickou izolaci kanalizace. Další zásadní chybou je nesprávné upevnění potrubí bez antivibračních úchytů a nadměrné napnutí potrubí, což vede k zesílení hluku způsobeného průtokem vody i odpadem.
Jaké chyby se nejčastěji dělají při izolaci zvuku stoupaček
- Použití tvrdých monolitických zátků bez pružné mezivrstvy zvyšuje přenos vibrací a snižuje účinnost zvukové izolace.
- Upevnění potrubí bez antivibračních úchytů přenáší strukturální hluk přímo do konstrukce budovy.
- Nadměrné napnutí potrubí během montáže způsobuje deformace a zesiluje hluk při průtoku vody.
- Volba nevhodných izolačních materiálů bez certifikovaných akustických parametrů snižuje efektivitu odhlučnění.
- Nedodržení doporučených vzdáleností mezi objímkami (40-50 cm) a nesprávné vyrovnání upevnění zvyšuje riziko vibrací.
Tip: Pro dosažení efektivní zvukové izolace kanalizačních trubek použijte pružné antivibrační úchyty a materiály s certifikovanou akustickou absorpcí, například minerálně plněné pěnové skořepiny nebo speciální rolované izolace. Vyhněte se monolitickým zátkám a zajistěte, aby potrubí nebylo při montáži napnuté, což výrazně sníží přenos hluku do konstrukce budovy.
Tento návod na zvukovou izolaci odpadních potrubí a stoupaček pomáhá eliminovat běžné chyby a dosáhnout účinného odhlučnění kanalizačních trubek v bytě. Dodržení akustických norem a správná montáž jsou klíčové pro snížení hluku na bezpečnou úroveň 20-30 dB.
Jak měřit a diagnostikovat hlučnost kanalizačních systémů přímo na stavbě
Měření hlučnosti kanalizačních stoupaček a potrubí je klíčové pro správné navržení a ověření účinnosti izolace hluku potrubí. Používá se přitom decibelmetr, který přesně změří hladinu zvuku v decibelech (dB). Norma pro bezpečnou hladinu hluku v obytných prostorách se pohybuje mezi 20 až 30 dB. Diagnostika hluku zároveň odhaluje vibrace potrubí a nesprávné upevnění, které mohou způsobovat nežádoucí zvukové projevy.
Použití decibelmetru při měření hluku
Decibelmetr slouží k přesnému měření hluku přímo na stavbě během montáže izolace stoupaček a kanalizačních trubek. Přístroj umístěte co nejblíže k potrubí, avšak mimo zdroj přímého vzdušného hluku. Měření provádějte v několika bodech, abyste zachytili variace v hladině hluku. Výsledky porovnejte s normami zvukové izolace a podle nich určete, zda je potřeba zlepšit akustickou izolaci kanalizace.
Diagnostika zdrojů hluku v kanalizaci
Při diagnostice hluku kanalizačních potrubí a stoupaček se zaměřte na identifikaci vibrací potrubí a nesprávného upevnění, které jsou častými zdroji hluku. Kontrola spočívá v vizuální i hmatové prohlídce upevňovacích prvků a sleduje přenášení vibrací do konstrukce budovy. Správná montáž izolace stoupaček výrazně snižuje hlukové projevy a zabraňuje šíření zvuku do okolních prostor. Pro efektivní odhlučnění kanalizačních trubek doporučuji použít vhodné materiály pro odhlučnění, které tlumí vibrace potrubí.
Údržba a dlouhodobá životnost zvukové izolace stoupaček
Zvuková izolace stoupaček a kanalizačních potrubí při správné montáži a údržbě dosahuje životnosti přes 20 let. Akustická izolace kanalizace však podléhá dlouhodobým provozním vlivům, které mohou způsobit uvolnění upevňovacích prvků nebo degradaci izolačních materiálů, zejména při vystavení vlhkosti a mechanickému namáhání. Pravidelná kontrola a údržba izolace hluku potrubí výrazně prodlužuje její funkční účinnost a zajišťuje stabilní snížení hluku v rozmezí 20-30 dB.
Kontrola upevnění a celistvosti izolace by měla být součástí pravidelných technických revizí potrubních systémů, ideálně jednou za 1 až 2 roky. Postup údržby izolace hluku stoupaček a odpadních trubek zahrnuje:
- kontrolu pevnosti a rovnoměrnosti upevnění izolačních prvků, aby nedocházelo k vibracím přenášeným do konstrukce
- odstranění mezer a trhlin v izolaci, které snižují její akustický výkon
- kontrolu izolačních materiálů na známky mechanického opotřebení, plesnivění nebo vlhkosti, jež mohou snížit izolační vlastnosti
- ověření souladu s platnými normami zvukové izolace, zejména DIN 4109 a VDI 4100, které definují minimální požadavky na útlum hluku
Tip: Častou chybou je nedostatečné upevnění izolace, což vede k zesílení vibrací potrubí a zvýšení hlukové hladiny nad 30 dB. Proto doporučuji věnovat pozornost správné montáži izolace stoupaček a pravidelnému dozoru, zejména v místech průchodů potrubí konstrukcí.
Správná údržba zvukové izolace potrubí je nezbytná nejen pro udržení akustického komfortu bydlení, ale také pro splnění hygienických a technických standardů v bytových domech. Pro objekty s vyššími nároky na ticho, například nemocnice či školy, je pravidelná kontrola izolace zvlášť doporučená, zatímco v méně exponovaných lokalitách lze intervaly údržby prodloužit.
Zvuková izolace stoupaček při rekonstrukcích – praktické tipy
Při rekonstrukcích bytových domů je zvuková izolace stoupaček často náročnější kvůli starším materiálům a omezenému prostoru. Správný postup zahrnuje výměnu hlučných litinových trubek za plastové úseky, které výrazně snižují přenos hluku a vibrací. Dále je třeba věnovat pozornost pevnému a těsnému napojení HT trubek na novodur, což minimalizuje průnik zvuku do konstrukce budovy.
Výměna litinových částí za plastové úseky
Litinové trubky v původních stoupačkách často způsobují rezonance a přenos hluku do okolních prostor. Doporučuje se je vyměnit za plastové úseky délky 3 až 5 metrů, které mají lepší akustické vlastnosti a výrazně snižují vibrace potrubí.
- Demontáž litinových trubek – opatrně odstraňte staré potrubí bez poškození okolní konstrukce.
- Výběr plastových úseků – zvolte kvalitní materiály s certifikací pro akustickou izolaci kanalizace.
- Montáž nových úseků – instalujte plastové trubky s dostatečným odstupem od zdí a pomocí pružných závěsů.
- Kontrola těsnosti – zamezte průniku hluku utěsněním spojů vhodnými těsnícími prostředky.
Správné napojení HT trubek na novodur
Napojení HT trubek na novodur je klíčové pro zachování akustické izolace a zabránění úniku zápachu. Spoj by měl být pevný a zároveň pružný, aby absorboval vibrace a minimalizoval hluk.
- Příprava konců trubek – očistěte a odmastěte spoje před montáží.
- Nanesení těsnícího tmelu – aplikujte speciální akustický tmel na spojovací manžetu novoduru.
- Spojení HT trubek s novodur – zasuňte trubky do manžety s dostatečným přesahem.
- Kontrola spoje – ověřte správné utěsnění a pevnost spojení, případně doplňte další izolační materiály.
Zvuková izolace stoupaček při rekonstrukcích vyžaduje pečlivý výběr materiálů a správnou montáž, které sníží hluk a vibrace přesně podle norem zvukové izolace. Tento praktický postup zvukové izolace kanalizačních a odpadních trubek pomůže zajistit klidné bydlení i v panelových domech s omezenými možnostmi úprav.
Tip: Častou chybou je podcenění kvality spoje HT trubek a novoduru, což vede k průniku hluku. Pro koho se to hodí: rekonstrukce starších domů s litinovými stoupačkami. Pro koho NE: novostavby s již akusticky řešenými instalacemi.
Časté dotazy
Co nejlépe izoluje zvuk v kanalizačních stoupačkách?
Nejlepší zvukovou izolaci zajišťují tiché kanalizační trubky s minerálními plnivy jako mikrokalcit a vápenec, které snižují hluk i infrazvuk.
Jak izolovat odpadní potrubí v bytě?
Použijte pěnové skořepiny nebo rolovaný izolační materiál a případně sádrokartonovou krabici ve vzdálenosti 5-7 cm od potrubí.
Jakou izolaci použít na PPR trubky?
Na PPR trubky lze použít rolovaný izolační materiál tlumící vibrace, vhodné je také použití pěnových skořepin.
Jak napojit HT trubku na novodur s ohledem na zvukovou izolaci?
Napojení HT trubek na novodur by mělo být provedeno s kvalitním těsněním a izolačními prvky, aby se minimalizoval přenos hluku.
Jaké jsou nejčastější chyby při izolaci zvuku stoupaček?
Časté chyby zahrnují použití monolitických zátků, nesprávné upevnění objímek, napnutí potrubí a nevhodný izolační materiál.
Jak dlouho vydrží zvuková izolace stoupaček?
Životnost tichých kanalizačních trubek a izolace přesahuje 20 let při pravidelné údržbě a kontrole upevnění.
Jak měřit hlučnost kanalizačních potrubí přímo na stavbě?
Používají se decibelmetry, bezpečná hladina hluku je 20-30 dB; měření pomáhá diagnostikovat zdroje vibrací a nesprávné upevnění.
Jak snížit hluk z kanalizačních trubek pomocí izolace?
Použijte kombinaci tichých trubek, pěnových skořepin a správně upevněných objímek s plastovými hmoždinkami.
Jak izolovat stoupačky v rekonstruovaných budovách?
Vyměňte litinové části za plastové úseky délky 3-5 m, správně napojte HT na novodur a použijte vhodné izolační materiály.
Kolik stojí kvalitní zvuková izolace kanalizačních potrubí?
Cena kvalitních systémů jako Wavin SiTech+ začíná přibližně na 500 Kč za metr, prémiové systémy Wavin AS+ na 700 Kč za metr.
Jak správně utěsnit průchody kanalizačních potrubí stěnami pro lepší zvukovou izolaci?
Použijte pružné těsnění s minimální tloušťkou 10 mm a zajistěte, aby mezera kolem potrubí byla vyplněna akustickou pěnou nebo tmelem pro efektivní utlumení hluku.
Jaké normy a doporučené systémy platí pro zvukovou izolaci kanalizačních stoupaček v bytových domech?
Podle ČSN EN ISO 10140 by měla být zvuková izolace stoupaček navržena tak, aby snížila přenos hluku o minimálně 25 dB, přičemž se často používají speciální akustické obaly a izolace s hustotou nad 40 kg/m³.
