Správná výška obrubníku nad vozovkou zásadně ovlivňuje bezpečnost chodců i odvodnění komunikace. Podle platných norem se výška obrubníku volí podle typu provozu a konkrétní funkce daného úseku, přičemž klíčovou roli hraje stabilní betonové lože.
Stručně a jasně
- Standardní silniční obrubníky mají rozměry 1000 x 150 x 250 mm (délka x šířka x výška).
- Výška obrubníku nad vozovkou u silničních komunikací se pohybuje mezi 12 a 16 cm.
- Bezbariérové obrubníky pro chodníky a cyklostezky mají výšku nášlapu 0 až 2 cm.
- Obrubníky se ukládají na betonové lože o výšce 5 až 10 cm, se spodní hranou zapuštěnou minimálně 5 cm do betonu.
- Zahradní obrubníky mají běžnou výšku kolem 25 cm a jsou určeny pro lehké zatížení a estetiku.
Standardní výška obrubníků pro silnice a chodníky
Správná výška obrubníku nad vozovkou se standardně pohybuje v rozmezí 12 až 16 centimetrů, což zajišťuje bezpečné oddělení silnice od chodníku. Přesné technické parametry obrubníků a jejich osazení určují platné normy obrubníků, které reflektují požadavky na bezpečnost silničního provozu a plynulost pohybu chodců.
Jaké jsou rozměry standardních silničních obrubníků?
Standardní silniční obrubník disponuje rozměry 1000 mm na délku, 150 mm na šířku a 250 mm na výšku. Tyto rozměry obrubníků zajišťují vysokou stabilitu v betonové lože při instalaci obrubníků na vytížených komunikacích. Pro specifické účely, jako jsou cyklostezky, obrubníky často využívají nižší profily, zatímco hlavní silniční tahy vyžadují plnou výšku pro ochranu chodců.
Jaká je doporučená výška nášlapu obrubníku nad vozovkou?
Doporučená výška nášlapu obrubníku nad vozovkou činí 12 až 16 cm, což je klíčová hodnota pro bezpečnost chodců. Pokud instalace obrubníků nedodržuje tyto normy, hrozí riziko nájezdu vozidel na chodník nebo ztížená orientace osob se zrakovým postižením. U přechodů se využívají bezbariérové obrubníky, kde výška nad vozovkou klesá na 0 až 2 cm.
Jaké jsou standardní materiály používané pro výrobu silničních obrubníků?
Výrobci využívají především vibrolisovaný beton třídy M300, který zaručuje vysokou pevnost a odolnost proti mrazu i posypovým solím. Odborná rada: Častá chyba při pokládce spočívá v nedostatečném zhutnění podkladu, což vede k sedání a deformaci výšky obrubníku. Tento beton se hodí pro silnice, zatímco pro parkové úpravy se volí lehčí materiály.
| Typ obrubníku | Rozměry (mm) | Výška nad vozovkou (cm) |
|---|---|---|
| Silniční standard | 1000 x 150 x 250 | 12 – 16 |
| Chodníkový lehký | 1000 x 100 x 200 | 6 – 10 |
| Bezbariérový | 1000 x 150 x 250 | 0 – 2 |
Doporučená výška obrubníků pro chodníky, cyklostezky a bezbariérové přístupy
Správná výška obrubníku nad vozovkou přímo ovlivňuje bezpečnost chodců i komfort pohybu osob se sníženou pohyblivostí. Technické parametry obrubníků se liší podle účelu komunikace a požadavků na plynulost dopravy.
Výška nášlapu obrubníků pro bezbariérové přístupy
Pro zajištění bezbariérovosti se instalace obrubníků u přechodů řídí přísnými limity. Standardní výška nášlapu obrubníku pro bezbariérové přístupy musí být v rozmezí 0 až 2 cm. Tato hodnota umožňuje bezpečný přejezd invalidních vozíků i kočárků. V praxi se připouští maximální tolerance do 5 cm, avšak vyšší hodnoty již vytvářejí bariéru. Častá chyba: nedostatečná kontrola rovinnosti při osazení do betonového lože vede k nežádoucím výškovým skokům.
Specifika obrubníků pro cyklostezky
Provoz na cyklostezkách vyžaduje specifický přístup, kde bezpečnost chodců a cyklistů zajišťují zapuštěné prvky. Jaká je správná výška obrubníku pro cyklostezky? Ideální stav je výška nášlapu 0 cm, tedy úplné zapuštění do úrovně vozovky. Pokud je nutné použít zvýšený obrubník, musí mít zkosenou hranu s poloměrem do 2 cm, aby nedošlo k zachycení kola nebo pádu jezdce.
Při volbě typu obrubníku zvažte následující body:
- Vibrolisovaný beton zaručuje vysokou odolnost proti obrusu i povětrnostním vlivům.
- Zkosená hrana minimalizuje riziko poškození plášťů jízdních kol při najetí.
- Bezbariérové obrubníky se hodí pro pěší zóny, zatímco pro oddělení silnice a chodníku se volí vyšší obruby.
Odborná rada: Pro cyklostezky se tento prvek hodí k oddělení od pěší zóny, zatímco pro rychlostní komunikace se z důvodu bezpečnosti cyklistů nedoporučuje. Dodržování norem obrubníků při realizaci stavby zajišťuje dlouhou životnost a funkčnost celého systému.
Technické parametry a materiály obrubníků
Kvalitní obrubník musí splňovat přísné technické parametry obrubníků, aby odolal dlouhodobému mechanickému namáhání a povětrnostním vlivům. Standardem je vibrolisovaný beton třídy M300, který zajišťuje vysokou mrazuvzdornost a pevnost v tlaku. Při výběru je rozhodující materiál obrubníku a jeho přesné osazení do betonové lože, které zamezuje posunu prvků.
Pokud hledáte odpověď na to, jaký je optimální rozměr obrubníku při stavbě chodníků, zahradní varianty běžně dosahují výšky 25 cm. Naopak silniční obrubník má standardizované rozměry 1000 x 150 x 250 mm. Častou chybou při volbě výšky obrubníků na silnicích je podcenění obrusné vrstvy asfaltu, která výslednou výšku obrubníku nad vozovkou snižuje. Norma určující výšku obrubníků pro komunikace se liší podle typu provozu; zatímco pro hlavní silnice je vyžadována vyšší obrubníková hrana, pro bezbariérové obrubníky nebo cyklostezky obrubníky se výška redukuje na minimum.
| Typ obrubníku | Rozměry (mm) | Hlavní využití |
|---|---|---|
| Zahradní | 1000 x 50 x 250 | Oddělení záhonů a chodníků |
| Silniční | 1000 x 150 x 250 | Oddělení vozovky a chodníku |
| Bezbariérový | 1000 x 150 x 150 | Přechody a vjezdy |
Odborná rada: Tento materiál se hodí pro trvanlivé obruby v exteriéru, ale není vhodný pro pojezdové plochy s extrémním zatížením nákladní dopravou, kde je nutné volit vyztužené betonové prefabrikáty.
Správný postup měření a instalace obrubníků
Správná instalace obrubníků vyžaduje přesné dodržení technických postupů, aby výsledná konstrukce odolala provoznímu zatížení a dlouhodobě plnila svou funkci. Kvalitní ukotvení obrubníku do betonového lože je klíčové pro zachování stability obrubníkové řady v čase.
Postup měření výšky obrubníku

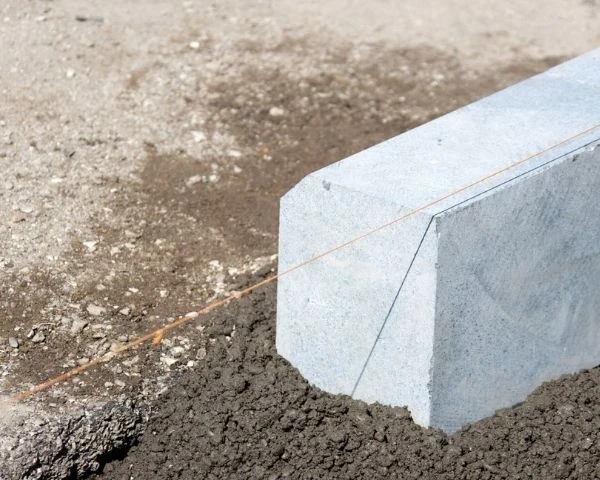

Pro dosažení přesné výšky obrubníku nad vozovkou využijte stavební provázek napnutý mezi dvěma dřevěnými kolíky, který definuje niveletu horní hrany obrubníku. Měření výšky obrubníku provádějte vždy pomocí digitální nebo klasické vodováhy, kterou přikládáte k horní straně osazovaného prvku. Provázek by měl být napnutý v požadované výšce, která odpovídá projektové dokumentaci a platným normám obrubníků pro daný typ komunikace. Tato metoda zajistí rovnoměrný sklon a předejde výškovým odskokům, které jsou častou chybou při neodborné montáži.

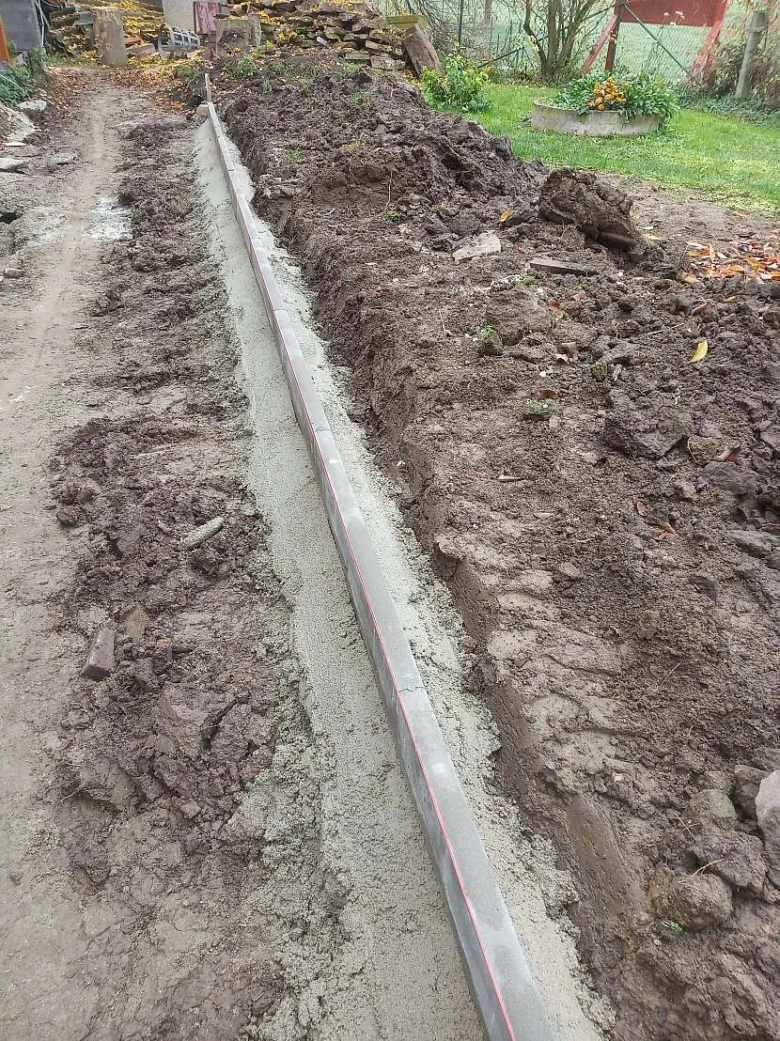

Příprava betonového lože a ukotvení
Základem dlouhé životnosti je betonové lože o výšce 5 až 10 centimetrů, do kterého se prvek usazuje. Spodní hrana obrubníku musí být zapuštěna minimálně 5 centimetrů do čerstvého betonu, což zajistí potřebnou fixaci proti bočním posunům.
- Výkop podkladu – vyhloubení rýhy do hloubky odpovídající součtu výšky lože a zapuštění obrubníku.
- Zhutnění dna – důkladné udusání podkladní vrstvy štěrku pro zabránění sedání betonu.
- Aplikace betonu – vytvoření lože z polosuchého betonu v požadované výšce.

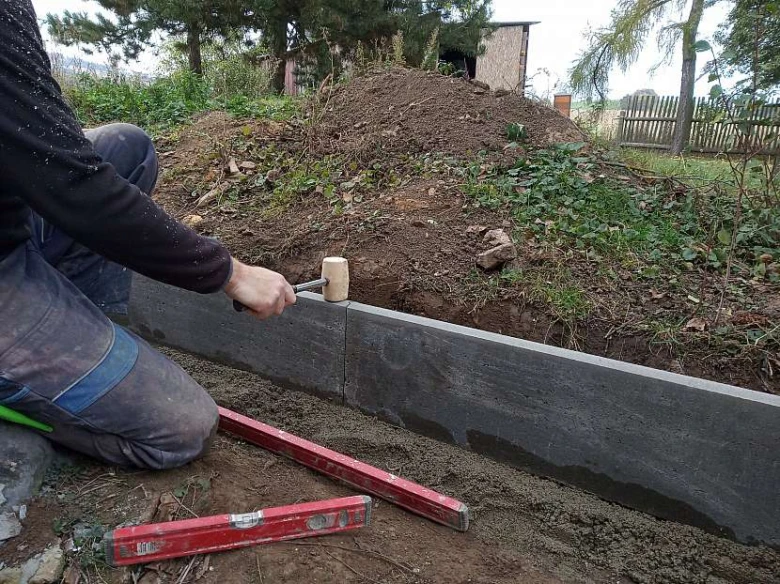

- Osazení prvků – usazení obrubníku do betonu a kontrola roviny pomocí vodováhy.
- Vytvoření patky – přihrnutí betonu z obou stran obrubníku do výšky cca 1/3 jeho celkové výšky.
Odborná rada: Častou chybou je nedostatečné vyzrání betonového lože před zátěží, proto doporučuji nechat beton vytvrdnout minimálně 24 až 48 hodin.
- Betonové lože zajišťuje stabilitu prvků.
- Správné zapuštění obrubníku zvyšuje odolnost proti tlaku.
- Bezbariérové obrubníky vyžadují specifické snížení úrovně.
- Cyklostezky obrubníky vyžadují precizní zarovnání kvůli bezpečnosti cyklistů.
Tento postup se hodí pro běžné obrubníky silnic a chodníků, zatímco pro lehké zahradní lemování postačí štěrkové lože bez betonové patky. Instalace obrubníků vyžaduje rozlišení mezi pojezdovými plochami a pěšími zónami, kde se nároky na výšku obrubníku nad vozovkou zásadně liší.
Normy a legislativní požadavky na výšku obrubníků v ČR
Legislativa v České republice definuje přesné technické parametry obrubníků, aby byla zajištěna bezpečnost všech účastníků provozu. Hlavní normy obrubníků, jako jsou ČSN 73 6110 pro projektování místních komunikací, určují, jaká by měla být výška obrubníku na silnici podle normy, aby nedocházelo k nehodám či poškození vozidel. Standardní výška obrubníku nad vozovkou se v běžné městské zástavbě pohybuje v rozmezí 12 až 16 cm.
Při stavbě chodníků a silnic je nutné dodržet tyto zásady:
- Standardní výška obrubníku pro chodníky zajišťuje bezpečný odstup mezi vozovkou a pěší zónou.
- Instalace obrubníků probíhá do zpevněného betonového lože, které zamezuje jejich posunu vlivem mrazu nebo provozu.
- Bezbariérové obrubníky u přechodů pro chodce musí mít sníženou výšku na 0 až 3 cm, aby umožnily bezpečný pohyb osob s omezenou schopností pohybu.
- Cyklostezky obrubníky vyžadují specifické řešení s ohledem na bezpečnost cyklistů a plynulost průjezdu.
Odborná rada: Častou chybou při realizaci je nedostatečné hutnění podkladních vrstev pod betonovým ložem, což vede k následnému sedání obrubníku a porušení normativní výšky. Tato výška se hodí pro běžné pozemní komunikace, avšak není vhodná pro rychlostní silnice mimo obec, kde jsou požadavky na odvodnění a bezpečnost odlišné. Pro přesné zaměření výšky obrubníku nad vozovkou vždy doporučuji využít nivelační přístroj, který zajistí dodržení projektové dokumentace v celé délce trasy.
Bezpečnostní aspekty výšky obrubníků
Správná výška obrubníku nad vozovkou přímo ovlivňuje bezpečnost chodců i řidičů. Pokud je obrubník příliš vysoký, ztěžuje přístup osobám se sníženou pohyblivostí a omezuje bezbariérovost veřejného prostoru. Naopak nedostatečné převýšení neposkytuje dostatečnou ochranu chodců před vozidly vjíždějícími na chodník. Normy obrubníků proto přesně definují parametry pro různé typy komunikací, aby byla zajištěna přehlednost i funkční odvodnění vozovky do uličních vpustí.
Rizika při nesprávném návrhu obrubníků
Při realizaci projektu často dochází k pochybení, která ohrožují uživatele komunikací. Častá chyba: nedostatečné zhutnění podkladu pod betonové lože vede k poklesu obrubníku a následné ztrátě výškového rozdílu. Na co si dát pozor: příliš vysoký obrubník na silnici může při nárazu způsobit poškození ráfků vozidel nebo ohrozit stabilitu cyklistů.
- Bezbariérové obrubníky vyžadují výšku pouze 0 až 20 mm pro bezpečný přejezd invalidních vozíků.
- Standardní výška obrubníku pro oddělení silnice a chodníku se pohybuje mezi 100 až 120 mm.
- Cyklostezky obrubníky vyžadují specifický profil pro plynulý nájezd bez rizika pádu.
- Instalace obrubníků vyžaduje dodržení sklonu pro efektivní odvodnění plochy.
Tento systém se hodí pro frekventované městské ulice, nikoliv pro dálniční přivaděče s vysokou rychlostí provozu.
Údržba a životnost obrubníků v různých klimatických podmínkách
Dlouhodobá životnost obrubníků závisí především na kvalitě materiálu a správné údržbě v proměnlivých klimatických podmínkách České republiky. Standardní vibrolisovaný beton třídy M300 vykazuje vysokou odolnost, přičemž technické parametry obrubníků garantují odolnost vůči minimálně 20 cyklům zmrazení a rozmrazení.
Pravidelná údržba obrubníků výrazně prodlužuje jejich životnost a zabraňuje degradaci povrchu způsobené posypovými solemi nebo vlhkostí. Při instalaci obrubníků do betonového lože zajistěte dostatečnou drenáž, která odvádí vodu a minimalizuje riziko trhlin při mrazech.
- Častá chyba: instalace obrubníků bez dilatačních spár vede k praskání vlivem tepelné roztažnosti materiálu.
- Odborná rada: povrch betonu ošetřete penetračním nátěrem pro zvýšení hydrofobity a ochranu před agresivními vlivy prostředí.
Tato péče je klíčová zejména u bezbariérových obrubníků nebo prvků lemujících cyklostezky, kde je přesná výška obrubníku nad vozovkou rozhodující pro bezpečnost provozu. Správně provedené betonové lože chrání konstrukci před sedáním, což zachovává normy obrubníků i po letech provozu v náročných podmínkách.
Časté dotazy k výšce obrubníků
Otázka: Jaká je standardní výška obrubníku pro silnice?
Standardní výška obrubníku nad vozovkou pro silnice se pohybuje v rozmezí 12 až 16 cm. Tento rozdíl výšek zajišťuje bezpečné oddělení komunikace od chodníku a zároveň brání vozidlům ve vjezdu na chodník.
Otázka: Jaká by měla být výška obrubníku pro chodníky?
Pro zajištění bezbariérovosti je v místech přechodů doporučená výška nášlapu 0 až 2 cm. Standardní obrubníky pro pěší zóny se jinak instalují v běžné výšce kolem 10 až 12 cm.
Otázka: Jak měřit výšku obrubníku nad vozovkou?
Výšku měřte pomocí stavební vodováhy a napnutého provázku mezi dvěma latěmi umístěnými na obou stranách. Měří se kolmice od horní hrany obrubníku k nejbližšímu bodu vozovky.
Otázka: Jaký materiál se používá pro výrobu obrubníků?
Obrubníky se nejčastěji vyrábějí z vibrolisovaného betonu třídy M300. Tento materiál vykazuje vysokou pevnost v tlaku a odolnost vůči dlouhodobému působení mrazu a solí.
Otázka: Jaká je běžná výška zahradních obrubníků?
Zahradní obrubníky mají obvyklou výšku 20 až 25 cm. Jsou určeny pro lehké zatížení a slouží primárně k estetickému oddělení záhonů od travnatých ploch.
Otázka: Kolik betonu je potřeba na 1 metr obrubníku?
Pro kvalitní instalaci obrubníků připravte betonové lože vysoké 5 až 10 cm. Spotřeba betonu závisí na šířce lože a podkladních vrstvách, obvykle počítejte s 0,02 až 0,04 m³ na běžný metr.
Otázka: Jak hluboko má být zapuštěna spodní hrana obrubníku?
Spodní hrana musí být zapuštěna minimálně 5 cm do zavadlého betonového lože. Správná instalace obrubníků vyžaduje také boční opěru z betonu, která brání vyvrácení prvku tlakem vozidel.
Otázka: Jaké jsou chyby při volbě výšky obrubníků?
Častá chyba: instalace příliš vysokých obrubníků na místech určených pro přecházení, což zvyšuje riziko zakopnutí. Naopak příliš nízké obrubníky na silnicích nedostatečně chrání chodce před vjezdem vozidel.
Otázka: Jaká je doporučená výška obrubníků pro cyklostezky?
Pro cyklostezky obrubníky volíme tak, aby výška nášlapu nepřesáhla 2 cm. Důležitá je také zkosená hrana s poloměrem do 2 cm, která zabraňuje poškození plášťů kol při nájezdu.
Otázka: Jak ovlivňuje výška obrubníku bezpečnost chodců?
Správná výška obrubníku definuje bezpečný prostor pro pohyb osob. Bezbariérové obrubníky s nízkým nášlapem jsou zásadní pro osoby s omezenou schopností pohybu a kočárky.
Otázka: Jaká norma stanovuje výšku obrubníků pro veřejné komunikace v ČR?
Normy obrubníků definuje zejména ČSN 73 6110 pro projektování místních komunikací. Tato norma určuje výškové uspořádání tak, aby odpovídalo bezpečnostním parametrům provozu v daném úseku.
Otázka: Jaký je doporučený rozměr obrubníku pro oddělení silnice a chodníku?
Optimální rozměr pro hlavní komunikace je 100 cm délky a 15 cm výšky nad vozovkou. Šířka obrubníku by měla být minimálně 10 cm, aby byla zajištěna dostatečná stabilita v betonovém loži.
Otázka: Jaký je postup měření výšky obrubníku nad vozovkou?
Měření proveďte v těsné blízkosti obrubníku pomocí pravítka kolmo k povrchu vozovky. Ujistěte se, že měříte v místě, kde je vozovka hotová, tedy včetně obrusné vrstvy asfaltu.
Otázka: Jaká je hmotnost betonu pro 1 metr obrubníku 100x20x15 cm?
Na metr obrubníku této velikosti spotřebujete přibližně 70 až 80 kg betonové směsi. Hmotnost se odvíjí od hutnosti použitého betonu, která se pohybuje kolem 2400 kg na metr krychlový.
Otázka: Jaká výška obrubníku je vhodná pro bezbariérové přístupy?
Pro bezbariérové přístupy se používají speciální obrubníky s výškou 0 až 2 cm nad úrovní přilehlého povrchu. Tato výška umožňuje bezpečný nájezd vozíčkářů a osob s kompenzačními pomůckami.
Otázka: Jak vysoký má být neviditelný obrubník a k čemu slouží?
Neviditelný obrubník bývá vysoký 4 až 8 cm a slouží k oddělení různých povrchů v zahradě. Hodí se pro oddělení trávníku od mulčovací kůry, kde není vyžadována vysoká nosnost.
Tip: Při volbě obrubníků vždy zvažte, zda se jedná o pojezdovou plochu nebo pěší zónu. Pro pojezdové plochy se nehodí zahradní obrubníky, které by se pod tlakem vozidel okamžitě vyvrátily.
