Nejlepší způsoby drážkování stěn pro instalaci kabeláže

Správné drážkování stěn vyžaduje použití drážkovací frézy s odsáváním, která zajistí přesnou hloubku a šířku kanálů pro bezpečnou elektroinstalaci. Dodržení technologických zásad drážkování zamezuje oslabení nosné konstrukce a umožňuje snadné vedení kabelů ve zdi bez zbytečného prachu.

Nejlepší postupy a nástroje pro drážkování stěn

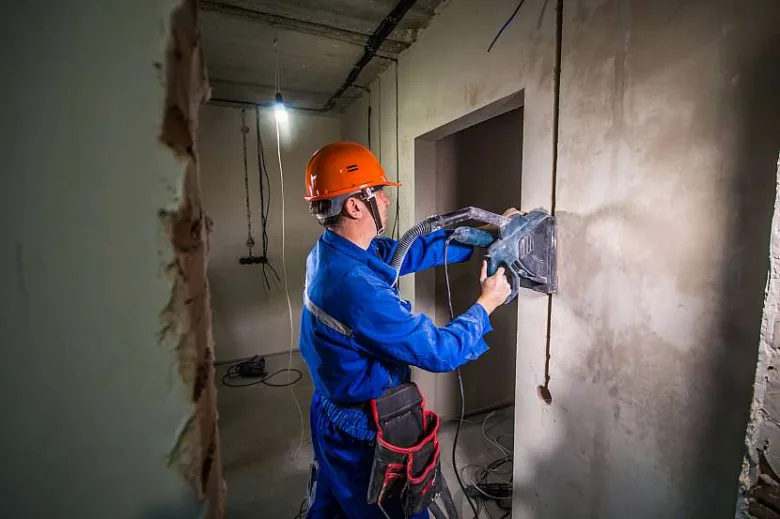

Nejefektivnější způsob drážkování stěn pro kabeláž představuje použití drážkovací frézky se dvěma diamantovými kotouči a integrovaným odsáváním prachu. Tato metoda zajišťuje přesné vedení kabelů ve zdi při minimální prašnosti a maximální rychlosti práce, což z ní dělá nejlepší metodu drážkování stěn na kabely v moderní elektroinstalaci.

Jak vybrat správný nástroj pro drážkování stěn?

Pro profesionální výsledek je drážkovací frézka nezbytným vybavením, které výrazně překonává běžné použití úhlové brusky neboli flexy. Hlavní výhodou tohoto nástroje je integrované odsávání prachu, které chrání dýchací cesty pracovníka a udržuje pracoviště čisté. U drážkovací frézky si můžete snadno nastavit požadovanou hloubku a šířku drážky, přičemž standardní šířka drážky nastavená na 2 cm je optimální pro bezpečné uložení běžných elektrikářských kabelů. Použití správného nářadí je klíčové pro dodržení zásad drážkování, které minimalizují poškození okolního zdiva. Častá chyba: používání flexy bez vodicího rámu, což vede k nekontrolovanému vysekávání a zbytečnému oslabení nosných konstrukcí zdiva. Tento postup se hodí pro zkušené kutily pracující s cihlovým zdivem, zatímco pro drážkování v železobetonových panelech doporučuji konzultaci se statikem.

Jak správně postupovat při drážkování stěn?

Kvalitní postup drážkování vyžaduje pečlivou přípravu a důsledné dodržování pravidel pro bezpečnost práce. Před zahájením činnosti si vždy nasaďte ochranné pomůcky, jako jsou brýle, respirátor a chrániče sluchu.

1. Vykreslení trasy – označte si tužkou přesnou cestu pro budoucí vedení kabelů ve zdi.
2. Nastavení nářadí – upravte distanční podložky na frézce tak, aby šířka drážky odpovídala 2 cm.
3. Frézování drážky – veďte stroj rovnoměrným tahem po vyznačené trase při zapnutém odsávání.
4. Vysekání středu – odstraňte zbývající zdivo mezi dvěma nařezanými drážkami pomocí sekáče a kladiva nebo vrtacího kladiva.
5. Vyčištění drážky – vysajte zbytky prachu a úlomků zdiva před samotným vložením kabelů.
6. Upevnění kabelů – zafixujte kabely v drážce pomocí sádrového roztoku, který zajistí jejich stabilitu před omítáním.

Nastavení a vedení drážek podle typu zdiva

Při přípravě elektroinstalace je klíčové zvolit správné nastavení nástrojů podle typu materiálu. Drážkovací fréza umožňuje přesné vedení kabelů ve zdi, přičemž hloubka drážky se snadno reguluje pomocí stavěcí páčky na těle stroje. Pro běžné bytové rozvody postačuje šířka drážky 2 cm, kterou na stroji nastavíte pomocí distančních podložek; tato šířka pohodlně pojme dva standardní elektrikářské kabely typu CYKY.

Efektivní způsoby drážkování zdiva pro kabeláž

Metody drážkování se liší podle tvrdosti podkladu. V pórobetonu postupujete s minimálním odporem, zatímco u cihelného zdiva a zejména u betonu je nutné volit nižší rychlost posuvu, aby nedocházelo k přehřívání kotoučů. Pokud přemýšlíte, jak udělat drážky do betonu pro elektroinstalaci, vždy používejte diamantové kotouče a kvalitní vysavač s odsáváním prachu. Při práci s elektrickým nářadím je nutné dbát na bezpečnost práce a používat ochranné pomůcky, jako jsou brýle, respirátor a ochrana sluchu.

Při samotném vedení drážek dodržujte přísné zásady drážkování:

• Drážky ve stěnách veďte vždy pouze v pravých úhlech vůči podlaze a stropu.
• Vyhněte se diagonálnímu vedení kabelů, které znemožňuje pozdější lokalizaci trasy.
• Oblouky jsou nepřípustné, neboť zvyšují riziko poškození kabeláže při vrtání.
• Po vyfrézování drážky očistěte od prachu pro lepší přilnavost sádrového roztoku.

Odborná rada: Častou chybou je příliš hluboké drážkování v nosných panelech, které může narušit statiku konstrukce. V panelových domech proto drážkujte pouze do nezbytné hloubky krytí kabelu a následně použijte upevnění kabelů pomocí hmoždinek či spon ve vzdálenosti 30 až 40 cm.

Tento postup se hodí pro novostavby i rekonstrukce s pevným zdivem, kdy potřebujete vytvořit čistou a přehlednou trasu. Naopak pro dřevostavby či sádrokartonové příčky se drážkování nehodí, zde se využívají připravené kabelové kanály a dutiny v profilech.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Upevnění kabeláže a dokončovací práce

Jakmile máte vysekané drážky pro novou elektroinstalaci, následuje fáze fixace vodičů. Pro upevnění kabelů v drážkách se nejčastěji používají plastové příchytky, hmoždinky nebo speciální rychlofixační spony. Správné upevnění kabelů je kritické pro jejich stabilitu před samotným omítnutím. Spony na kabely rozmístěte v rozestupech 30 až 40 cm, aby nedocházelo k prověšování vedení a kabeláž pevně držela v požadované trase.

Postup fixace a uzavření drážek

Při rozhodování, čím přichytit kabely na stěnu po drážkování, volte metodu podle typu zdiva. V pevném cihelném zdivu skvěle poslouží hmoždinky s vrutem, zatímco v měkčím materiálu postačí sádrové terče. Jakmile je kabeláž zafixována, přichází na řadu otázka, jak správně zadělat vysekané drážky na elektřinu. Pro tento účel se nejlépe osvědčuje sádrový roztok, který rychle tuhne a minimálně se smršťuje.

• Očištění drážek od prachu a nečistot zajistí lepší přilnavost výplňového materiálu.
• Navlhčení podkladu vodou před aplikací sádry zabrání příliš rychlému vysychání a praskání výplně.
• Nanášení sádrového roztoku provádějte v několika vrstvách, pokud je drážka hlubší než 3 cm.
• Finální zarovnání povrchu tmelem vytvoří hladký podklad pro následnou malbu či štukování.

Odborná rada: Při práci se sádrou si připravujte vždy jen takové množství roztoku, které stihnete zpracovat do 10 minut. Pokud plánujete instalaci v místech s vysokou vlhkostí, namísto běžné sádry použijte cementový tmel nebo speciální stavební lepidlo. Častou chybou je příliš hluboké zapuštění kabelů bez dostatečného zajištění, což komplikuje následné omítání a může vést k poškození izolace při nanášení omítky. Tato metoda upevnění se hodí pro standardní vedení v rodinných domech, avšak pro instalaci v hořlavých podkladech vyžaduje striktní dodržení norem pro protipožární ochranu.

Bezpečnostní předpisy a normy při drážkování

Dodržování norem pro instalaci kabeláže ve stěnách chrání nejen integritu zdiva, ale především vaši bezpečnost při budoucím vrtání či kotvení nábytku. Bezpečnostní předpisy při drážkování striktně vyžadují vedení kabelů v pravých úhlech, tedy vodorovně nebo svisle vzhledem k podlaze a stropu. Diagonální vedení kabelů je z bezpečnostních důvodů zakázáno, neboť znemožňuje přesnou lokalizaci rozvodů.

Při návrhu trasy pro vedení kabelů ve zdi dodržujte následující pravidla:

• Kabeláž musí být vedena v minimální vzdálenosti 15 až 20 cm od horních či spodních hran stěn a rohů místnosti.
• Svislé úseky instalujte v bezpečné vzdálenosti od zárubní dveří a oken, ideálně minimálně 10 cm od jejich okraje.
• Upevnění kabelů do drážky zajistěte pomocí příchytek nebo sádrového roztoku v rozestupech 30 až 40 cm, aby nedocházelo k průvěsům.

Tip: Při práci s nářadím jako je drážkovací fréza vždy používejte ochranné pomůcky, zejména respirátor a brýle, a před zahájením prací si ověřte hloubku drážky tak, aby neoslabila statiku nosných konstrukcí.

Častá chyba spočívá v příliš hlubokém vysekání drážky v panelových stěnách, kde hrozí narušení výztuže. Tento postup se hodí pro rekonstrukce elektroinstalace v cihlovém zdivu, ale pro zásahy do nosných panelů vždy vyžadujte vyjádření statika. Pamatujte, že správné upevnění kabelů a čisté vedení tras vám v budoucnu ušetří nákladné opravy při nechtěném provrtání vedení.

Metody minimalizace poškození zdiva během drážkování

Při přípravě prostor pro novou elektroinstalaci je klíčové zvolit postup, který šetří konstrukční integritu stěny. Nejlepší metody drážkování stěn pro vedení kabeláže spočívají v kombinaci přesného nářadí a správné techniky vedení řezu. Použití specializované drážkovací frézky se dvěma kotouči výrazně snižuje riziko vzniku trhlin v omítce či zdivu oproti klasickému sekání majzlíkem. Odsávání prachu minimalizuje poškození zdiva tím, že zabraňuje přehřívání diamantových kotoučů a zajišťuje čistý průhled na linii řezu, což vám umožní pracovat s maximální přesností. Čištění drážek od zbytků materiálu je nezbytným krokem pro následnou fixaci kabeláže.

Praktické tipy a triky pro drážkování stěn na kabeláž

Efektivní drážkování vyžaduje dodržení několika technických pravidel, která zajistí čistý výsledek a zjednoduší následné upevnění kabelů:

• Nastavte šířku drážky pomocí distančních podložek na stroji; pro vedení dvou elektrikářských kabelů postačí šířka 2 cm.
• Hloubku drážky regulujte stavěcí páčkou přímo na frézce, abyste předešli zbytečnému oslabení nosné konstrukce zdiva.
• Vždy používejte průmyslový vysavač napojený přímo na kryt frézy, protože odsávání prachu udržuje drážku čistou a zvyšuje životnost diamantových segmentů.
• Po vyfrézování drážky vždy důkladně odstraňte zbytky zdiva a prach pomocí smetáčku nebo vysavače, aby sádrový roztok při fixaci kabelů dokonale přilnul k podkladu.
• Při práci v panelových domech se vyhněte drážkování nosných konstrukcí ve vodorovném směru, kde hrozí narušení statiky budovy.

Odborná rada: Častá chyba při drážkování spočívá v přílišném tlaku na stroj, který vede k odskakování kotoučů a následnému vyštípnutí omítky. Nechte stroj pracovat vlastní vahou a udržujte konstantní rychlost posunu. Tento postup se hodí pro zkušené kutily i profesionály, kteří dbají na čistotu stavby, avšak nedoporučuji jej u velmi starých, drolících se omítek, kde je vhodnější volit šetrnější ruční začišťování. Nezapomínejte, že bezpečnost práce je prvořadá, proto vždy používejte ochranné pomůcky, jako jsou brýle, ochrana sluchu a respirátor třídy FFP2.

Alternativní způsoby vedení kabeláže bez drážkování

Pokud hledáte šetrnější alternativy, než jsou nejlepší metody drážkování stěn pro vedení kabeláže, existuje několik řešení, která nevyžadují zásah do zdiva. Tyto postupy vám ušetří čas, eliminují vznik prachu a odstraňují nutnost následného omítání či štukování stěn.

Vedení kabeláže v kabelových kanálech

Kabelové kanály představují efektivní způsob, jak zajistit rozvody bez nutnosti vyřezávat drážky do zdiva. Plastové lišty jednoduše připevníte na povrch stěny pomocí vrutů nebo montážního lepidla. Tyto kanály jsou rozděleny do sekcí pro oddělení slaboproudých a silových kabelů, jsou ohnivzdorné a chrání kabeláž před vlhkostí. Jsou ideální volbou pro dodatečné instalace v místech, kde je drážkovací fréza nevhodná nebo příliš hlučná. Díky široké škále barevných provedení a dekorů lze kanály esteticky sladit s interiérem.

Vedení kabelů pod sádrokartonem a v lištách

Sádrokartonové konstrukce nabízejí prostor pro vedení kabeláže v dutinách mezi kovovými profily, čímž zcela eliminují potřebu zasahovat do nosného zdiva. Při instalaci využijte stávající otvory v profilech, kterými kabely bezpečně protáhnete, případně využijte plastové úvazy. Další skvělou alternativou jsou soklové lišty s integrovanými kabelovými kanály, které vedou elektřinu nebo datové kabely kolem obvodu místnosti.

• Sádrokarton: Umožňuje snadné vedení kabelů v dutinách bez nutnosti sekání do stěny.
• Soklové lišty: Nabízejí estetické řešení pro vedení kabelů u podlahy s možností snadného přístupu pro opravy.
• Podlaha: Kabeláž lze vést pod betonovým potěrem (min. 6 cm) nebo v dilatačních spárách, vždy s fixací flexibilní děrovanou páskou.

Odborná rada: Při vedení kabelů pod sádrokartonem vždy používejte ochranné trubky či chráničky, abyste zabránili prodření izolace o ostré hrany kovových profilů.

Častá chyba: Mnoho kutilů podcení pevné upevnění kabelů v dutinách, což může způsobit jejich prověšení nebo poškození při montáži zásuvek. Tato metoda se hodí pro rekonstrukce interiérů, kde nechcete narušit celistvost zdiva, ale není vhodná pro instalace v místech s vysokou vlhkostí, kde by mohlo docházet ke kondenzaci vody v lištách. Pokud plánujete rozsáhlou elektroinstalaci v celém bytě, zvažte, zda jsou tyto alternativy dostatečné pro vaše budoucí nároky na počet okruhů a celkovou kapacitu vedení.

Kontrola kvality a bezpečnosti po instalaci kabeláže

Správná kontrola kvality a bezpečnosti po instalaci kabeláže je nezbytným krokem, který předchází finálnímu omítání stěn. Každá elektroinstalace musí striktně respektovat bezpečnostní normy, aby bylo vedení kabelů ve zdi dlouhodobě funkční a bezpečné.

Vizuální kontrola upevnění kabeláže

Před zakrytím drážek ověřte, zda je kabeláž pevně fixována a nikde se nevlní. Pro upevnění kabelů využijte plastové nebo kovové spony na kabely, které instalujte v rozestupech maximálně 30 až 40 centimetrů. Pokud pracujete s dutým zdivem, použijte odpovídající hmoždinky zajišťující trvalý tahový odpor. Častá chyba: nedostatečné upevnění kabelů v rozích, kde hrozí jejich vytržení při následném nanášení omítky. Ujistěte se, že žádný kabel nevyčnívá nad úroveň okolní stěny, což by komplikovalo finální vyhlazení povrchu.

Měření bezpečnostních vzdáleností

Bezpečnost instalace závisí na dodržení normových odstupů od hran stěn a ostatních inženýrských sítí. Minimální vzdálenost kabelů od stropu nebo podlahy by měla činit 15 až 20 centimetrů, aby nedošlo k poškození vedení při vrtání poliček či montáži lišt.

• Vedení kabelů provádějte výhradně v horizontálních nebo vertikálních trasách.
• Vyhněte se šikmým spojům, které zvyšují riziko náhodného navrtání kabeláže.
• Dodržujte odstup minimálně 5 centimetrů od plynového potrubí.

Kontrola kvality zadělání drážek

Zadělání drážek vyžaduje vyplnění prostoru v celé hloubce, aby v materiálu nevznikly vzduchové kapsy. Jako ideální materiál poslouží sádrový roztok nebo tmel určený pro elektroinstalační práce, který má minimální smrštivost. Po nanesení směsi povrch zarovnejte stěrkou do roviny se stěnou. Tato metoda se hodí pro běžné zdivo, zatímco pro rekonstrukce v panelu doporučuji využít rychletuhnoucí sádru. Kvalitní vyhlazení drážek zabrání tvorbě prasklin v malbě.

Odborná rada: Před finálním zakrytím drážek si vždy pořiďte fotodokumentaci tras. Usnadní vám to pozdější opravy a ochrání před poškozením kabelů při budoucích úpravách interiéru.

Časté dotazy

Jak zadělat drážky na elektřinu?

Drážky se zadělávají sádrovým roztokem nebo tmelem, které se nanáší ve vrstvách do vysekané drážky a poté se vyhladí. Šířka drážky pro dva kabely je obvykle 2 cm.

Čím přichytit kabel na zeď?

Kabely se přichytávají pomocí spon nebo hmoždinek ve vzdálenosti 30-40 cm podél trasy kabeláže, aby byla zajištěna pevnost a bezpečnost.

Jak vysekat drážku na kabel?

Drážku lze vysekat pomocí drážkovací frézky s odsáváním prachu, nastavte šířku na 2 cm a hloubku podle potřeby. U betonu snižte rychlost frézování kvůli tvrdosti materiálu.

Čím udělat drážku do betonu?

Pro drážkování betonu se doporučuje drážkovací frézka s diamantovými kotouči, která umožňuje regulaci hloubky a šířky řezu, přičemž je nutné snížit rychlost frézování.

Jak minimalizovat poškození zdiva při drážkování?

Používejte drážkovací frézky s odsáváním prachu, správně nastavte hloubku a šířku drážky a po frézování očistěte drážku od zbytků zdiva, aby nedošlo k poškození.

Kdy je potřeba povolení na drážkování do panelu?

Povolení na drážkování do panelu je často vyžadováno u bytových domů, kde zásahy do nosných konstrukcí podléhají stavebním předpisům; doporučuje se konzultace s odborníkem.

Jak bezpečně vysekat drážky na elektřinu svépomocí?

Používejte ochranné pomůcky (respirátor, brýle, sluchátka), správné nářadí s odsáváním prachu a drážky řešte v pravých úhlech bez diagonál, dodržujte bezpečnostní vzdálenosti.

Jaký je rozdíl mezi frézou a ručním sekáním drážek na kabely?

Fréza umožňuje rychlé a přesné drážkování s odsáváním prachu, ruční sekání je pomalejší, méně přesné a více prašné, vhodné pro dokončovací práce v rozích.

Kolik stojí pronájem drážkovací frézy na elektroinstalace?

Cena pronájmu hobby drážkovací frézky se pohybuje do 5000 Kč, některé půjčovny nabízí i denní sazby kolem 300-500 Kč.

Jak správně zadělat vysekané drážky na elektřinu?

Vysekané drážky se zadělávají sádrovým roztokem nebo tmelem, nanáší se několika vrstvami a po zaschnutí se povrch vyhladí a případně přemaluje.

Jaký nástroj je nejlepší na drážkování panelákových stěn?

Pro drážkování panelákových stěn se doporučuje použití drážkovací frézy s diamantovým kotoučem, která umožňuje přesné a rychlé řezání bez nadměrného prachu.

Jak kontrolovat kvalitu a bezpečnost po instalaci kabeláže v drážkách?

Po instalaci kabeláže by měla být provedena vizuální kontrola drážek, test elektrické continuity a izolace, a ověření upevnění kabelů, přičemž každý krok by měl být zaznamenán v protokolu o montáži.
