Jak správně spojit trámy podélně a v rozích při stavbě domu
Správné spojení trámů podélně i v rozích je základem pevné a stabilní konstrukce domu. Tesařské spoje, jako čepování trámů nebo přeplátování dřeva, zajistí dlouhou životnost a odolnost nosné konstrukce proti zatížení i povětrnostním vlivům. Naučíte se, jak tyto spoje provést přesně a bezpečně, aby stavba vydržela desítky let.
Podstata v kostce
- Podélné spoje trámů dosahují 80-90 % pevnosti plného hranolu při správném provedení.
- Čep o šířce 1/3 a délce 1/4 až 1/2 výšky trámu se používá pro pevné rohové spoje.
- Vruty se vedou šikmo pod úhlem 30-45°, často ve dvojici do kříže pro lepší pevnost.
- Přeplátování by mělo mít délku minimálně 4× tloušťka dřeva, aby byla zaručena dostatečná stabilita.
- Kolíky musí být o 2-3 mm kratší než otvory, aby zabránily štípání dřeva při spojování.
Jak spojit trámy podélně – základní metody a postupy
Podélné spojení trámů vyžaduje přesné provedení, které zajistí pevnost a stabilitu konstrukce. Nejčastějšími metodami jsou spoj na sraz, přeplátování a použití vrutů či kolíků, přičemž každý z těchto způsobů vyžaduje správný postup a nástroje, například důkladné předvrtávání dřeva.
Spoj na sraz a jeho varianty
Spoj na sraz se používá pro spojení trámů čelo na čelo a má několik variant: tupý, šikmý, klínočelný a rybinovitý. Tento typ spoje vyžaduje vždy pevnou podporu a jištění kovovými skobami, které musí být osazeny minimálně 50 mm od čela trámu, aby nedošlo k prasknutí dřeva. Spoj na sraz je jednoduchý, ale bez dalšího zpevnění není dostatečně pevný pro nosné konstrukce.
Přeplátování – délka a zesílení
Přeplátování trámů znamená překrytí konců přes sebe v délce minimálně čtyřnásobku tloušťky dřeva, což vytváří pevnější spoj než sraz. Pro vyšší pevnost se k přeplátování používá lepidlo na dřevo a šrouby, které zvyšují pevnost spoje až na 90 % pevnosti plného hranolu. Tento způsob patří mezi nejvhodnější podélné spoje trámů, zejména při stavbě nosných konstrukcí.
Použití vrutů a kolíků
Vruty o průměru 6-10 mm se při podélném spojování trámů vedou šikmo pod úhlem 30-45° k podélné ose, což zajišťuje optimální pevnost spoje. Předvrtávání dřeva je nutné, aby nedošlo k prasknutí materiálu, a vruty by měly být dlouhé minimálně 2,5× tloušťka trámu. Kolíky se používají jako doplňkové zajištění a musí být o 2-3 mm kratší než připravené otvory, aby nedošlo k deformaci spoje.
- tesařské spoje vyžadují přesné rozměry a dodržení technologických postupů
- podélné spojení trámů lze zesílit kovovým kotvením trámů nebo čepováním trámů podle konstrukčních požadavků
- Předvrtávání dřeva – vyvrtat otvory pro vruty či kolíky přesně dle průměru
- Uspořádání spoje – zvolit typ spoje podle zatížení a konstrukce
- Montáž vrutů a kolíků – osadit šikmo vruty a správně vložit kolíky
- Kontrola pevnosti – ověřit stabilitu spoje před zatížením
Tip: Častou chybou je nedostatečné předvrtávání, které vede k praskání trámů a oslabení spoje. Podélné spojení trámů bez kovových prvků se hodí pro lehčí konstrukce, kde není požadována maximální pevnost, naopak u nosných stěn doporučuji kombinaci přeplátování a šroubování.

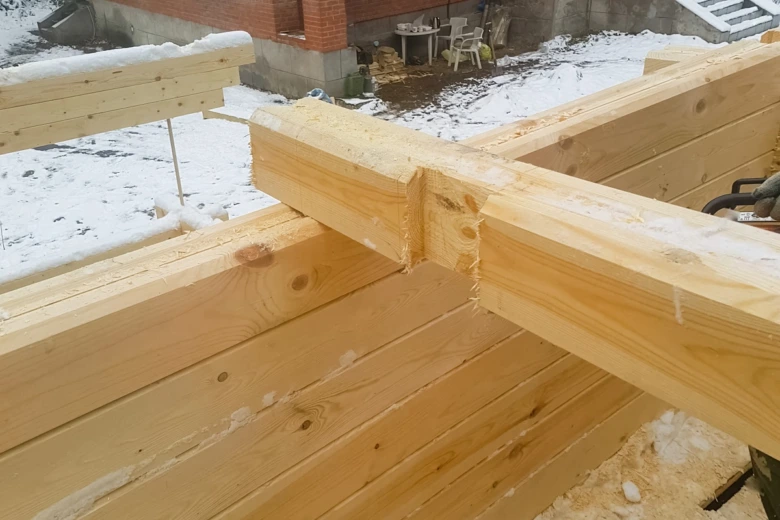

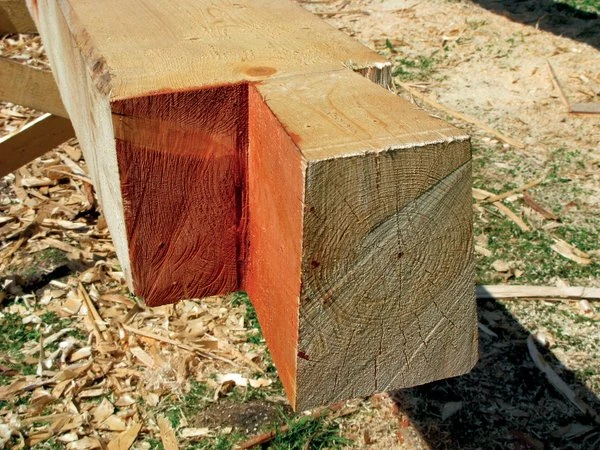

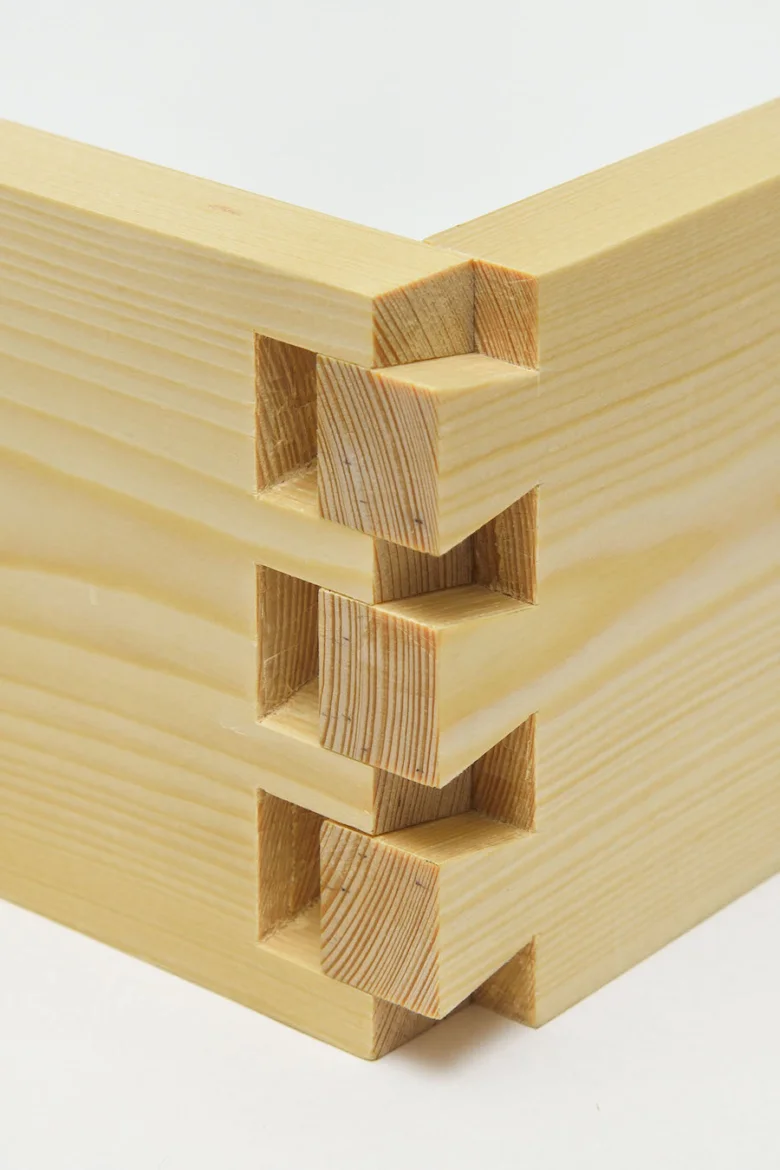

Spoje trámů v rozích – čepování a jeho variace
Spoje trámů v rozích jsou základem pevné konstrukce dřevěného domu. Mezi nejpoužívanější metody patří čepování, kampování a osedlání, často doplněné kovovým kotvením pro zvýšení stability. Správné rozměry a přesné provedení těchto spojů významně ovlivňují pevnost a životnost stavby.
Čepování – rozměry a provedení
Čepování představuje tesařský spoj, kde čep má šířku přibližně 1/3 šířky trámu a délku mezi 1/4 až 1/2 výšky trámu. Dlab musí být o 10 mm hlubší než čep, aby se zabránilo styku dřeva, který by mohl způsobit praskliny. Při vyřezávání dlabu je klíčové, aby nebyl veden přes vlákná dřeva, což by oslabovalo pevnost spoje. Tento přesný poměr rozměrů a správný postup je potvrzen odborným zdrojem eAgri.cz, který zdůrazňuje význam předvrtávání dřeva pro snížení rizika prasknutí.
Kampování a osedlání
Kampování spočívá ve spojení trámů kolmými nebo šikmými zářezy do hloubky 1/8 až 1/6 tloušťky menšího profilu. Tento způsob umožňuje přesné usazení prvků s minimálním poškozením dřeva. Osedlání pak využívá zářez, který vytváří sedlo pro druhý trám, čímž se zajišťuje pevné a stabilní spojení bez potřeby dalších kovových prvků. Oba typy spojů jsou vhodné pro menší zatížení a často doplňují čepování.
Kombinace spojů a kovové kotvení
Kombinace přeplátování, čepování a kovového kotvení trámů, jako jsou úhelníky nebo svorníky, zajišťuje vysokou stabilitu rohových spojů. Kovové prvky pomáhají chránit dřevo před pohybem a vlhkostí, čímž prodlužují životnost konstrukce. Správné předvrtávání dřeva je nezbytné pro snadnou montáž kovových kotvení bez rizika rozštípnutí trámů.
- Čepování trámů vyžaduje přesné rozměry čepu a dlabu
- Kampování a osedlání vhodně doplňují rohové spoje
- Kovové kotvení zvyšuje stabilitu a odolnost spojů
Odborná rada: Přesné dodržení rozměrů a správný postup při čepování výrazně zvyšují pevnost spojů. Naopak častou chybou je příliš mělký dlab, který snižuje stabilitu spoje.

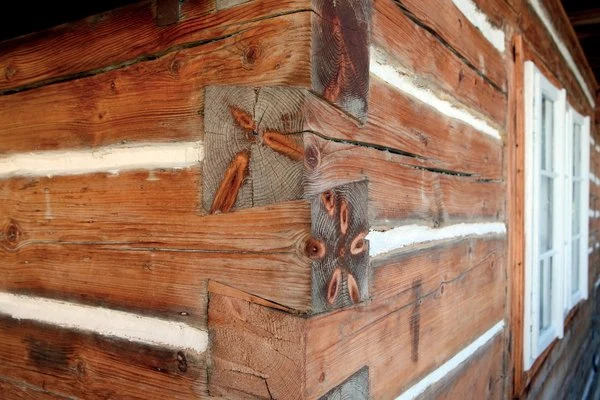

Pro koho se to hodí: Tento způsob spojení je ideální pro klasickou roubenku nebo dřevěné domy s výraznou viditelnou konstrukcí. Nevhodné je pro rychlé montáže nebo lehké pergoly, kde postačuje jednodušší spojení.
Pro více informací o tesařských spojích doporučuji konzultovat odborný portál eAgri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Použití kovových spojovacích prvků při spojování trámů
Použití kovových spojovacích prvků zvyšuje pevnost a stabilitu tesařských spojů při stavbě domu. Pro správné podélné spojení trámů i spojení v rozích je klíčové zvolit vhodné šrouby, vruty, svorníky a úhelníky a dodržet správnou technologii montáže.
Typy kovových spojovacích prvků
Pro spojení trámů se nejčastěji používají vruty, šrouby, svorníky a úhelníky. Vruty mají průměr 6-10 mm a délku minimálně 2,5× tloušťka dřeva, což umožňuje bezpečné kotvení bez rizika vytržení spoje. Šrouby zajišťují pevnost spoje zejména při větších zatíženích. Svorníky se uplatňují při spojování trámů podélně i v rozích a umožňují pevné propojení bez deformace. Úhelníky se připevňují ke spojům jako dodatečné zpevnění a udržují správný úhel styku trámů. Častá chyba je nedodržení minimální vzdálenosti 50 mm od čela dřeva, což může vést k praskání trámů.
Správné použití vrutů a předvrtávání
Při montáži vrutů je nutné vždy předvrtávat otvory o něco menší než průměr vrutu, aby se zabránilo prasknutí dřeva. Vruty se vedou šikmo pod úhlem 30-45°, což zvyšuje pevnost spoje a zabraňuje vyklouznutí. Předvrtávání dřeva je při spojování trámů podélně a v rozích základním krokem pro udržení integrity materiálu a dlouhodobou životnost konstrukce. Doporučuje se používat vrtáky určené pro daný průměr vrutu a pečlivě kontrolovat hloubku vrtání.
- Minimální průměr vrutu: 6 mm
- Délka vrutu: alespoň 2,5× tloušťka dřeva
- Vedení vrutu pod úhlem 30-45°
- Předvrtávání otvorů menších než průměr vrutu
- Dodržení minimální vzdálenosti 50 mm od čela trámu
Tip: Při spojování trámů na pergole je kovové kotvení trámů efektivní, ale lze kombinovat s čepováním trámů nebo přeplátováním dřeva pro pevnější a esteticky příjemnější spoj.
Porovnání různých typů tesařských spojů a jejich pevnost
Při stavbě domu je volba správného tesařského spoje zásadní pro pevnost a trvanlivost konstrukce. Podélné spojení trámů i rohové spoje vyžadují techniky přizpůsobené zatížení a orientaci. Přeplátování dřeva patří k nejpevnějším metodám podélného spojení, dosahuje až 80-90 % pevnosti plného hranolu, což je ideální pro hlavní nosné prvky. Čepování trámů se osvědčuje zejména u rohů, kde umožňuje pevné a přesné spojení bez potřeby kovového kotvení. Spoj na sraz je jednodušší, ale obecně méně pevný, proto se často doplňuje předvrtáváním dřeva a šrouby. Kampování a osedlání představují specializované tesařské spoje vhodné pro specifické úhly a zatížení, často u pergol nebo atypických konstrukcí.
Jaké jsou výhody tesařských spojů trámů v rozích
Rohové spoje vyžadují pevnost a přesnost, kterou čepování poskytuje díky zasazení čepu do příslušné dlabu. Tento způsob minimalizuje riziko posunu a zajišťuje stabilitu. Kombinace s kovovým kotvením může zvýšit odolnost vůči bočním silám.
Tabulka srovnání tesařských spojů trámů:
| Typ spoje | Použití | Pevnost (% plného hranolu) | Výhody | Nevýhody |
|---|---|---|---|---|
| Přeplátování | Podélné spoje | 80-90 % | Vysoká pevnost, jednoduchost | Vyžaduje přesné řezání |
| Čepování | Rohové spoje | 70-85 % | Vysoká stabilita rohů | Složitější výroba, časově náročné |
| Spoj na sraz | Dočasné nebo doplňkové | 50-60 % | Rychlé provedení | Nízká pevnost, nutné doplnění |
| Kampování | Specifické úhly | 60-75 % | Přizpůsobení úhlům | Vyžaduje zkušenost |
| Osedlání | Rohy a úhly | 65-80 % | Dobrá nosnost, estetika | Méně běžné, komplikovanější |
Tip: Při spojování trámů podélně doporučuji kombinovat přeplátování s předvrtáváním dřeva a případně s kovovým kotvením pro zvýšení pevnosti. Naopak spoj na sraz se nehodí jako hlavní nosný spoj při stavbě domu.
Specifika spojování trámů různých druhů dřeva
Při spojování trámů podélně nebo v rozích je zásadní zohlednit vlastnosti použitého dřeva podle ČSN EN 1995 – Eurokód 5. Měkké dřevo, například smrk nebo borovice, vyžaduje předvrtávání otvorů o průměru o 0,5-1 mm menším než průměr šroubu, aby se zabránilo praskání a zajistila se dostatečná pevnost spoje. U tvrdých dřevin, jako je dub nebo buk, je nutné použít šrouby o průměru 8-10 mm s délkou minimálně 2,5násobku tloušťky spoje a často i kovové kotvení (úhelníky, svorníky) pro kompenzaci nižší poddajnosti materiálu.
Vlhkost dřeva výrazně ovlivňuje rozměrovou stabilitu spoje. Vysoká vlhkost (nad 20 %) způsobuje bobtnání, které může deformovat spoje, zatímco nízká vlhkost (pod 12 %) vede ke smršťování a uvolnění tesařských spojů, jako je čepování nebo přeplátování. Proto je nezbytné kontrolovat vlhkost dřeva před montáží a používat vhodná těsnicí lepidla a ochranné nátěry, které minimalizují pronikání vody a umožňují drobné pohyby bez ztráty stability.
Pro správné a trvanlivé spojení trámů podélně doporučuji:
- Předvrtávání otvorů u měkkých dřevin s průměrem vrtáku o 0,5-1 mm menším než průměr šroubu
- Použití šroubů o průměru 6-10 mm a délce minimálně 2,5× tloušťka spoje u tvrdých dřevin
- Doplnění spojů ocelovými příložkami, svorníky nebo dubovými kolíky pro zvýšení pevnosti a tuhosti
- Kontrolu vlhkosti dřeva v rozmezí 12-20 % před montáží a aplikaci vhodných lepidel a ochranných nátěrů
- Dodržování tesařských spojů (čepování, přeplátování, kampování) přizpůsobených typu dřeva a očekávanému zatížení
Tip: Častou chybou při spojování trámů v rozích je nedostatečné předvrtávání u měkkého dřeva, což způsobuje rozštípnutí trámů a oslabení konstrukce. Proto je nutné vrtat otvory s přesným průměrem a hloubkou, odpovídající použitému šroubu.
Spojování trámů tvrdého dřeva bez kovových prvků se hodí pro konstrukce s nižším zatížením, kde je možné využít precizní čepování a lepené spoje. Naopak u konstrukcí s vyšším statickým nebo dynamickým zatížením (například krovy nebo pergoly) je vhodné použít kombinaci kovového kotvení a tesařských spojů pro zajištění dlouhodobé stability a pevnosti.
Údržba a ochrana spojů pro dlouhou životnost
Údržba spojů trámů je klíčová pro dlouhou životnost konstrukce domu. Ochranné nátěry, jako jsou speciální oleje a vosky, zabraňují pronikání vlhkosti do tesařských spojů, čímž předcházejí hnilobě a degradaci dřeva. Pravidelná kontrola spojů, zejména u podélného spojení trámů a čepování trámů, pomáhá odhalit případné praskliny či uvolnění, které je třeba co nejdříve opravit.
Pro zachování pevnosti a trvanlivosti doporučuji:
- Používat oleje a vosky vhodné pro vnější i vnitřní dřevěné konstrukce
- Aplikovat ochranné nátěry minimálně jednou za 3 až 5 let
- Pravidelně kontrolovat spoje, zejména přeplátování dřeva a kovové kotvení trámů
- Při opravách vždy předvrtávat dřevo, aby nedošlo k prasknutí materiálu
Jak a čím se spojují trámy při stavbě dřevostavby
Správné spojení trámů podélně zahrnuje použití vhodných tesařských spojů, které umožňují pevné a stabilní spojení dvou trámů podélně. Údržba těchto spojů prodlužuje životnost celé konstrukce a zajišťuje bezpečnost stavby.
Časté dotazy
Jaký je nejlepší způsob spojení dvou trámů podélně?
Přeplátování s délkou minimálně 4× tloušťka dřeva dosahuje pevnosti až 90 % plného hranolu, zesílené vruty a kolíky zvyšují stabilitu.
Jak správně provést čepování trámů v rozích?
Čep má šířku cca 1/3 šířky trámu a délku 1/4 až 1/2 výšky, dlab je o 10 mm hlubší než čep a nesmí být veden přes vlákna dřeva.
Jaké rozměry mají mít vruty používané ke spojování trámů?
Vruty mají průměr 6-10 mm a délku minimálně 2,5× tloušťka spojovaného dřeva, vrtají se šikmo pod úhlem 30-45°.
Proč je nutné předvrtávat otvory při spojování dřeva?
Předvrtání o něco menšího průměru než vrut zabrání prasknutí dřeva, zejména u měkkých dřevin jako smrk a borovice.
Jak dlouho vydrží správně provedené tesařské spoje?
Správně provedené tesařské spoje mohou vydržet několik desítek let bez použití spojovacích materiálů, díky přesnému provedení a ochraně proti vlhkosti.
Jaké jsou výhody použití kovových kotvení v rohových spojích?
Kovové úhelníky a svorníky zvyšují pevnost a stabilitu spojů, zabraňují usmyknutí a chrání spoje proti mechanickému poškození.
Jaké jsou rozdíly při spojování měkkého a tvrdého dřeva?
Měkké dřevo vyžaduje předvrtávání otvorů, tvrdé dřevo potřebuje pevnější šrouby a kontrolu vlhkosti kvůli roztažnosti spoje.
Jak ochránit spoje trámů před vlhkostí?
Používejte ochranné nátěry jako oleje, vosky a laky, pravidelně kontrolujte spoje a opravujte poškození, aby se prodloužila životnost konstrukce.
Jaké jsou nejčastější chyby při spojování trámů v rozích?
Nejčastější chyby jsou nedodržení rozměrů čepu a dlabu, špatné vedení vrutů, nedostatečné předvrtání a nedostatečná ochrana proti vlhkosti.
Jaké parametry musí splňovat spojovací materiály podle norem?
Spojovací materiály musí mít průměr 6-10 mm, délku minimálně 2,5× tloušťka dřeva a odpovídat normě ČSN EN 1995 – Eurokód 5.
Jaký je postup pro správné spojení dvou hranolů podélně pomocí pero-drážky?
Nejprve se na jednom hranolu vyřežte pero o délce přibližně 5 cm a na druhém hranolu drážka stejné hloubky; spojení musí být pevné a přesné, aby nedocházelo k pohybu trámů.
Jaké jsou kroky pro použití lepidla při podélném spojení trámů?
Na očištěné a předvrtané plochy naneste vrstvu dřevařského lepidla o tloušťce cca 2 mm a spoje pevně přitlačte; nechá se schnout minimálně 24 hodin pro maximální pevnost.
