Přesný výpočet zatížení dřevěných podlahových nosníků je klíčový pro zajištění jejich pevnosti a dlouhodobé stability v obytných budovách. Zohledňuje se při něm statické zatížení, vzdálenost nosníků a výpočet průhybu podle platných norem. Správný návrh nosníků minimalizuje riziko poškození podlahy a zajistí bezpečnost uživatelů.
Rychlý přehled
- Dřevo třídy C24 má minimální pevnost v tahu 24 MPa a modul pružnosti 11000 MPa.
- Optimální vlhkost dřevěných nosníků je 12-15 % pro správnou nosnost a minimalizaci deformací.
- Maximální přípustné zatížení podlahy je 2,0-3,0 kN/m², z toho užitné zatížení činí obvykle 1,5-2,0 kN/m².
- Rozpětí nosníků v obytných podlahách se pohybuje mezi 3 až 6 metry, přičemž maximální průhyb nesmí překročit L/300 až L/350.
- Vzdálenost mezi nosníky by měla být 60 cm až 1 metr, konce nosníků se ukládají do nosné stěny minimálně 15 cm hluboko.
Jak změřit a definovat parametry nosníků pro výpočet zatížení
Jak správně změřit a definovat parametry nosníků pro výpočet zatížení
Pro výpočet zatížení dřevěných nosníků je nezbytné přesně změřit jejich rozměry a určit materiálové vlastnosti. Dřevěné podlahové nosníky mají obvykle šířku od 60 do 100 mm a výšku mezi 180 až 220 mm, délka se standardně pohybuje mezi 3 až 6 metry. Pevnost dřeva se často řídí třídou C24, která znamená pevnost v tahu a tlaku kolem 24 MPa za normálních podmínek.
Při měření nosníků je klíčové změřit tyto parametry:
- Měření délky nosníků – změřte vzdálenost mezi oběma konci nosníku s přesností na centimetry, délka ovlivňuje výpočet průhybu a statického zatížení.
- Určení šířky a výšky nosníků – změřte příčný řez nosníku, protože rozměry přímo ovlivňují zatížení a pevnost nosníků.
- Stanovení vlhkosti dřeva – vlhkost nad 20 % snižuje pevnost dřeva a tím jeho nosnost, proto se doporučuje použít suché řezivo.
- Ověření třídy C24 – podle ČSN EN normy se kvalita dřeva určuje vizuální kontrolou nebo laboratorním testem, třída C24 je standard pro obytné stavby.
Tip: Při výpočtu nosnosti dřevěných podlahových nosníků nezapomeňte zahrnout užitné zatížení a vzdálenost nosníků, protože tyto parametry významně ovlivňují výsledný výpočet zatížení dřevěných nosníků v obytných budovách.
Jak stanovit typy a hodnoty zatížení (stálé, užitné, dynamické)
Pro správný výpočet zatížení dřevěných nosníků v obytných budovách je nezbytné přesně rozlišit a stanovit jednotlivé typy zatížení podlahy. Celkové zatížení zahrnuje stálé, užitné i dynamické zatížení, které dohromady ovlivňují pevnost dřevěných nosníků a výpočet průhybu podle platných norem ČSN EN.
Stálé zatížení
Stálé zatížení podlahy tvoří vlastní tíha konstrukce, tedy hmotnost nosníků, podlahových vrstev a dalších součástí. Typická hodnota stálého zatížení v obytných budovách se pohybuje kolem 0,5 kN/m². Toto statické zatížení je základním parametrem pro návrh nosníků třídy C24, přičemž je třeba zohlednit také vzdálenost nosníků pro přesný výpočet.
Užitné zatížení
Užitné zatížení zahrnuje zátěž způsobenou běžným užíváním obytných místností, například nábytek, osoby nebo pohyb. Pro obytné prostory se užitné zatížení stanovuje v rozmezí 1,5 až 2,0 kN/m² podle normy ČSN EN. Správný výpočet zatížení dřevěných nosníků vyžaduje přesné určení této hodnoty v závislosti na konkrétním využití místnosti.
Dynamické zatížení
Dynamické zatížení představuje krátkodobé síly působící na nosníky, jako jsou kroky, pohyb nábytku nebo vibrace. Toto zatížení může zvýšit celkovou zátěž až o 0,5 kN/m², čímž se celkové zatížení podlahy v obytných budovách pohybuje zpravidla mezi 2,0 a 3,0 kN/m². Při výpočtu nosnosti dřevěných podlahových nosníků je nezbytné dynamické zatížení započítat, aby byla zajištěna dostatečná bezpečnost a komfort.
| Typ zatížení | Popis | Hodnota (kN/m²) |
|---|---|---|
| Stálé zatížení | Vlastní tíha konstrukce | cca 0,5 |
| Užitné zatížení | Zátěž z užívání obytných místností | 1,5 – 2,0 |
| Dynamické zatížení | Krátkodobé síly (pohyb, vibrace) | až 0,5 |
Tip: Výpočet zatížení dřevěných nosníků v obytných budovách podle norem ČSN EN pomáhá správně stanovit parametry nosníků, přičemž je třeba věnovat pozornost i vzdálenosti nosníků a pevnosti dřeva třídy C24. Na co si dát pozor: podcenění dynamického zatížení může vést k nadměrnému průhybu a sníženému komfortu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak aplikovat normy ČSN EN 1995-1-1 a ČSN EN 1991-1-1 při výpočtu nosníků
Pro správný výpočet nosnosti dřevěných podlahových nosníků v obytných budovách je nezbytné aplikovat normy ČSN EN 1995-1-1 a ČSN EN 1991-1-1, které definují požadavky na zatížení, pevnost materiálu a limity průhybu. Tyto normy zohledňují statické a užitné zatížení, třídu dřeva (například C24) a stanovují bezpečnostní koeficienty pro výpočty pevnosti dřevěných nosníků.
Požadavky na průhyb nosníku
Maximální průhyb nosníku nesmí překročit hodnotu v rozmezí od L/300 do L/350, kde L představuje rozpětí nosníku v milimetrech. Tento limit zaručuje, že podlaha bude dostatečně pevná a komfortní pro uživatele, přičemž minimalizuje riziko vzniku trvalých deformací či nepříjemného pocitu při chůzi. Dodržení této hranice průhybu je základním požadavkem normy ČSN EN 1995-1-1.
Bezpečnostní koeficienty a pevnost
Norma ČSN EN 1995-1-1 stanovuje bezpečnostní koeficient γM = 1,3 pro výpočty pevnosti dřeva, což znamená, že návrhová pevnost se snižuje tímto faktorem, aby se zohlednila nejistota materiálu a provozních podmínek. Tento koeficient přímo ovlivňuje výpočet únosnosti nosníků a zajišťuje dostatečnou rezervu proti selhání konstrukce pod statickým i užitným zatížením.
Výpočet pevnosti a průhybu
Výpočet zatížení dřevěných nosníků začíná určením maximálního ohybového momentu, který lze vypočítat podle vzorce M = q × L² / 8, kde q je rovnoměrné zatížení a L rozpětí nosníku. Následně se kontroluje pevnost nosníku vůči tomuto momentu, přičemž se zohledňuje třída C24 a bezpečnostní koeficient γM. Současně se provádí výpočet průhybu, aby byla zajištěna shoda s limity ČSN EN 1995-1-1.
Tip: Při návrhu dřevěných podlahových nosníků nevynechejte kontrolu vzdálenosti nosníků, protože větší rozteč výrazně zvyšuje průhyb a může vést k porušení bezpečnostních limitů.
_“Správné uplatnění norem ČSN EN zajišťuje nejen bezpečnost konstrukce, ale i dlouhodobou funkčnost a pohodlí obyvatel,“_ uvádí statický expert Ing. Pavel Novák.
Jak vypočítat průhyb a ohybový moment nosníků
Pro správný výpočet zatížení dřevěných nosníků je klíčové stanovit ohybový moment a maximální průhyb, který musí splňovat normové limity. Ohybový moment (Mmax) se u prostě podepřených nosníků s rovnoměrným zatížením vypočítá podle vzorce Mmax = q × L² / 8, kde q představuje statické zatížení v kN/m a L délku rozpětí nosníku v metrech. Tento moment je základem pro posouzení pevnosti dřevěných nosníků třídy C24.
Maximální průhyb nosníku nesmí překročit hodnotu mezi L/300 až L/350, přičemž L je vzdálenost nosníků v milimetrech. Toto omezení zajišťuje dostatečnou tuhost podlahové konstrukce a zabraňuje nežádoucím deformacím. Výpočet průhybu reflektuje užitné zatížení a pevnost materiálu, přičemž pro dřevěné podlahové nosníky je nutné zohlednit jak trvalé, tak proměnné zatížení.
- Určení zatížení – sečtěte trvalé a užitné zatížení v kN/m² podle normy ČSN EN.
- Výpočet ohybového momentu – použijte vzorec Mmax = q × L² / 8 pro danou délku nosníku.
- Posouzení průhybu – vypočítejte průhyb a ověřte, že nepřesahuje limit L/300 až L/350.
- Kontrola pevnosti – porovnejte vypočtený ohybový moment s hodnotami pevnosti dřeva třídy C24.
Tip: Častou chybou je podcenění užitného zatížení, které výrazně ovlivňuje průhyb a životnost nosníků. Výpočet nosnosti dřevěných podlahových nosníků vyžaduje přesné zadání všech zatěžujících sil. Tento postup se hodí pro obytné budovy s běžným zatížením, ale ne pro průmyslové objekty s vyššími požadavky na statiku.

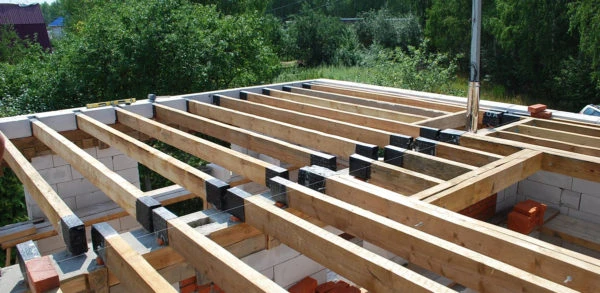

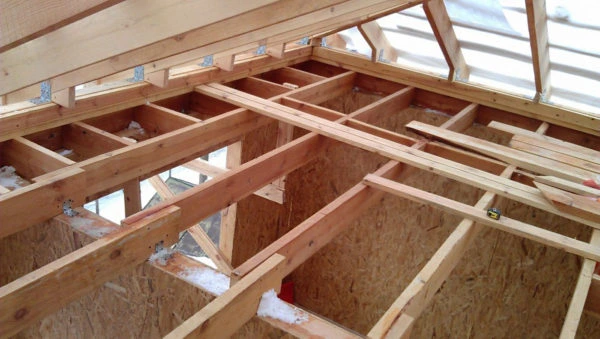

Jak správně určit vzdálenost a uložení nosníků
Pro správný výpočet zatížení dřevěných nosníků je klíčové dodržet doporučenou vzdálenost mezi jednotlivými prvky. Ideální rozteč nosníků v obytných budovách se pohybuje mezi 60 až 100 cm. Tento interval zajišťuje rovnoměrné rozložení statického i užitného zatížení a minimalizuje průhyb podlahy. Vzdálenost nosníků také přímo souvisí s pevností dřevěných nosníků, která závisí na kvalitě materiálu, například třídy C24, a na výpočtu průhybu podle ČSN EN norem.
Správné uložení nosníků do nosné konstrukce je nezbytné pro stabilitu podlahy. Nosníky by měly být uloženy do nosné stěny minimálně do hloubky 15 cm, aby bylo zajištěno bezpečné přenesení zatížení na podpěry. Tyto podpěry musí být opatřeny hydroizolací, která zabraňuje vlhkosti poškozující dřevo a snižuje jeho pevnost. Bez adekvátní hydroizolace hrozí riziko degradace nosníků a tím i snížení jejich nosnosti.
- Vzdálenost nosníků: 60-100 cm pro optimální rozložení zatížení
- Uložení nosníků: minimálně 15 cm do nosné stěny
- Podpěry: pevné, rovné a opatřené hydroizolací
- Materiál nosníků: třída C24 pro dostatečnou pevnost a trvanlivost
Tip: Častou chybou je nedostatečný přesah nosníků do stěny, což vede k nadměrnému průhybu a zkrácení životnosti konstrukce. Proto je správné uložení klíčové pro bezpečný výpočet nosnosti dřevěných podlahových nosníků.
Jak provést kontrolu a údržbu dřevěných nosníků
Kontrola a údržba dřevěných nosníků výrazně prodlužuje jejich životnost a zajišťuje bezpečné užitné zatížení v obytných budovách. Pravidelný monitoring a diagnostika odhalují včas skryté vady, které mohou ovlivnit pevnost a výpočet zatížení dřevěných nosníků podle platných norem ČSN EN.
Metody diagnostiky nosníků
Diagnostika nosníků zahrnuje neinvazivní metody jako ultrazvukové měření rychlosti šíření vln a akustickou emisní analýzu, které detekují vnitřní trhliny a dutiny bez poškození konstrukce. Tyto testy umožňují vyhodnotit skutečnou pevnost dřeva třídy C24, kde vlhkost v rozmezí 12-15 % výrazně ovlivňuje mechanické vlastnosti a statické zatížení nosníků. Pravidelné sledování vlhkosti a integrity nosníků pomáhá předcházet deformacím a snížení nosnosti, které by mohly ohrozit bezpečnost podlahy.
Pravidelná údržba a kontrola
Údržba nosníků vyžaduje minimálně roční měření vlhkosti dřeva pomocí vlhkoměrů, protože vlhkost nad 15 % zvyšuje riziko hniloby a snižuje pevnost nosníků, což negativně ovlivňuje jejich nosnost. Kontrola průhybu by měla odpovídat výpočtu maximálního přípustného průhybu L/300 až L/350 podle rozpětí nosníků. Doporučuje se aplikovat ochranné prostředky proti dřevokazným houbám a škůdcům a zajistit správnou ventilaci a suchost konstrukčních prostorů, aby se minimalizovalo riziko degradace dřeva.
- měření vlhkosti dřeva minimálně jednou ročně, ideálně vlhkoměrem s přesností ±1 %
- kontrola průhybu nosníků srovnáním s normou ČSN EN 1995-1-1 (maximální průhyb L/300 až L/350)
- aplikace biocidních a retardérních nátěrů proti hnilobě a dřevokazným škůdcům
- udržování větrání a suchosti konstrukce, zejména v místech podpěr a podlahových trámů
Tip: Častá chyba spočívá v přehlížení zvýšené vlhkosti, která může vést ke skrytému snížení pevnosti nosníků a tím i nesprávnému výpočtu jejich nosnosti. Pravidelný monitoring vlhkosti a průhybu je klíčový pro zachování bezpečného užitného zatížení dřevěných podlahových nosníků v obytných prostorách.
Časté dotazy
Jak vypočítat zatížení dřevěných nosníků?
Zatížení se vypočítá jako součet stálého (cca 0,5 kN/m²) a užitného zatížení (1,5-2,0 kN/m²), celkem tedy 2,0-3,0 kN/m², které se vynásobí vzdáleností mezi nosníky.
Jaká je optimální vlhkost dřevěných nosníků?
Optimální vlhkost je 12-15 %, což zajišťuje správnou pevnost a minimalizuje deformace.
Jaká je maximální přípustná vzdálenost mezi nosníky?
Vzdálenost mezi nosníky by měla být mezi 60 cm a 1 metrem.
Co znamená průhyb nosníku L/300?
Průhyb L/300 znamená, že maximální svislé prohnutí nosníku nesmí přesáhnout délku rozpětí L dělenou 300.
Jaká je třída pevnosti dřeva C24?
Třída C24 znamená minimální pevnost v tahu podél vláken 24 MPa a modul pružnosti 11 000 MPa.
Jak se kontroluje stav dřevěných nosníků?
Používají se neinvazivní metody jako ultrazvukové testy, měření průhybu a kontrola vlhkosti a poškození.
Jaký je bezpečnostní koeficient pro dřevěné nosníky?
Bezpečnostní koeficient γM je 1,3 a zohledňuje se při výpočtu únosnosti a pevnosti nosníků.
Jak uložit dřevěné nosníky do nosné stěny?
Nosníky se ukládají do nosné stěny s minimálním zahloubením 15 cm, aby byla zajištěna stabilita.
Jaký vliv má dynamické zatížení na nosníky?
Dynamické zatížení může krátkodobě zvýšit celkové zatížení nosníků, například při chůzi nebo přesunu nábytku.
Jak zesílit poškozené nosníky?
Zesílení lze provést zdvojením trámů, připevněním ocelových profilů nebo instalací betonových podpěr pod podlahu.
Jak aplikovat normy ČSN EN 1995-1-1 a ČSN EN 1991-1-1 při výpočtu zatížení dřevěných nosníků?
Při výpočtu zatížení je nutné použít hodnoty charakteristických zatížení podle ČSN EN 1991-1-1 a dimenzovat nosníky dle pevnostních tříd podle ČSN EN 1995-1-1, přičemž se uplatňuje kombinace zatížení s příslušnými koeficienty bezpečnosti.
Jak vypočítat průhyb dřevěného nosníku pod zatížením?
Průhyb se vypočítá pomocí vzorce pro ohybový průhyb, například δ = (5qL⁴)/(384EI) pro rovnoměrné zatížení, kde q je zatížení, L délka nosníku, E modul pružnosti a I moment setrvačnosti průřezu.
