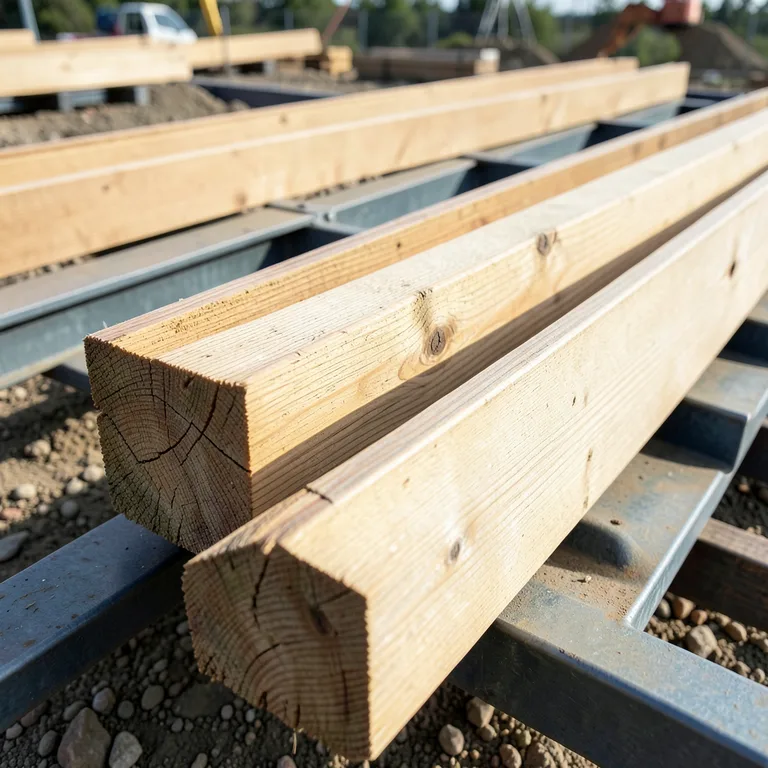

Výpočet průhybu dřevěných a kovových nosníků vzorce a postup

Správný výpočet průhybu nosníků zamezuje deformacím konstrukcí a zajišťuje dlouhodobou stabilitu dřevěných trámů i ocelových jeklů. Tento průvodce vám přiblíží klíčové vzorce pro stanovení průhybu a postupy vhodné pro návrh staticky bezpečných prvků včetně nosníků s převislým koncem.

Základní principy výpočtu průhybu nosníků

Výpočet průhybu nosníku určuje míru deformace konstrukčního prvku pod působením vnějšího zatížení. Celková hodnota průhybu přímo závisí na modulu pružnosti použitého materiálu, geometrických vlastnostech průřezu vyjádřených momentem setrvačnosti a velikosti aplikovaného zatížení. Při návrhu nosných prvků musíte vždy ověřit, zda vypočtená hodnota nepřekračuje povolené limity definované normami pro bezpečnost a použitelnost stavby.

Teorie ohybu nosníků vychází z předpokladu, že vnitřní napětí materiálu je úměrné jeho deformaci. U dřeva je modul pružnosti výrazně nižší než u kovů, což znamená, že dřevěný nosník se při stejném zatížení prohne mnohem více než nosník ocelový. Pro přesný výpočet průhybu nosníku z dřeva a kovu je nutné správně identifikovat typ uložení, tedy zda jde o nosník prostě podepřený, vetknutý nebo nosník s převislým koncem.

Vzorce pro výpočet průhybu dřevěných a kovových nosníků

Základní matematické vztahy pro průhyb nosníku vzorec definuje jako funkci síly, délky nosníku, modulu pružnosti a momentu setrvačnosti. Pro praktický návrh konstrukcí se nejčastěji používají tyto parametry:

• Modul pružnosti (E) – materiálová konstanta vyjadřující tuhost (např. ocel má cca 210 GPa, smrkové dřevo 10 až 12 GPa).
• Moment setrvačnosti průřezu (I) – geometrická charakteristika tvaru profilu, která určuje odolnost proti ohybu.
• Zatížení (F nebo q) – vnější síla působící na nosník bodově nebo rovnoměrně po délce.

Odborná rada: Častou chybou při výpočtech je záměna jednotek u modulu pružnosti nebo momentu setrvačnosti, což vede k řádovým chybám ve výsledku. Vždy převádějte všechny hodnoty na základní jednotky SI, tedy metry, newtony a pascaly.

Tento postup se hodí pro inženýry a kutily navrhující nosné stropy či překlady, kde je limitní průhyb klíčový pro stabilitu podhledů. Pro běžné uživatele, kteří nemají zkušenosti s mechanikou kontinua, je vhodnější využít výpočet nosníku online, který provede iteraci za vás. Pro rychlou orientaci v dimenzích profilů pak slouží tabulky nosnosti jeklu nebo průhyb nosníku tabulky, které zohledňují standardizované průřezy.

Výpočet průhybu dřevěných nosníků včetně vzorců

Správný výpočet průhybu dřevěného nosníku zajišťuje stabilitu konstrukce a předchází nežádoucím deformacím vlivem zatížení. Pro přesné stanovení průhybu musíte zohlednit fyzikální vlastnosti dřeva, konkrétní geometrii průřezu a způsob uložení prvku.

Výpočet modulu pružnosti dřeva třídy C24

Modul pružnosti dřeva třídy C24 představuje klíčovou vstupní hodnotu pro jakýkoliv výpočet průhybu dřevěného nosníku. V technické praxi se pro jehličnaté dřevo této třídy používá hodnota 11 000 MPa, tedy 11 000 N na milimetr čtvereční. Tato konstanta vyjadřuje tuhost materiálu v pružné oblasti deformace. Při návrhu konstrukce dle norem dostupných například na portálu eagri.cz je nutné pracovat s touto charakteristickou hodnotou, aby výsledný průhyb nosníku odpovídal bezpečným limitům. Modul pružnosti přímo ovlivňuje tuhost nosníku, přičemž platí, že čím vyšší je tato hodnota, tím menší bude průhyb při stejném zatížení.

Vzorce pro výpočet průhybu dřevěných nosníků

Základní vzorce pro výpočet průhybu dřevěných nosníků vycházejí z teorie pružnosti a mechaniky těles. Pro prostý nosník zatížený rovnoměrným spojitým zatížením q platí průhyb nosníku vzorec w = (5 q L^4) / (384 E I). Zde L značí rozpětí nosníku, E je modul pružnosti C24 a I představuje moment setrvačnosti průřezu. Pokud řešíte výpočet nosníku s převislým koncem nebo jiné statické schéma, postup se mění a vyžaduje úpravu koeficientů. Při návrhu vždy kontrolujte, zda maximální průhyb nosníku nepřekračuje povolenou hodnotu, která se obvykle pohybuje v rozmezí L/200 až L/500 podle typu konstrukce.

Praktický příklad výpočtu průhybu dřevěného nosníku

Jak správně provést výpočet průhybu dřevěných nosníků si ukážeme na příkladu. Uvažujme nosník o délce 3 metry (3000 mm) zatížený silou 1000 N a modulem pružnosti 11 000 MPa.

1. Stanovení parametrů – určete moment setrvačnosti průřezu I pro obdélníkový průřez podle vzorce b * h^3 / 12.
2. Aplikace vzorce – dosaďte hodnoty do rovnice pro maximální průhyb, kde E = 11 000 MPa.
3. Kontrola výsledku – porovnejte vypočtenou hodnotu s limitem průhybu pro daný typ stavby.

Odborná rada: Častou chybou při výpočtech je záměna jednotek, proto vždy převádějte metry na milimetry a megapascaly na N/mm2. Tento postup je vhodný pro běžné trámové stropy, avšak pro složité konstrukce doporučuji konzultaci se statikem. Pro rychlou orientaci v průřezech existují průhyb nosníku tabulky, které vám urychlí první odhad dimenzí.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Výpočet průhybu kovových nosníků včetně vzorců

Výpočet průhybu kovových nosníků vyžaduje přesné stanovení mechanických vlastností materiálu a geometrických parametrů průřezu. Na rozdíl od dřeva, kde se hodnoty modulu pružnosti mění podle vlhkosti a druhu dřeviny, kovové nosníky vykazují stabilní vlastnosti, které umožňují předvídatelné chování konstrukce.

Modul pružnosti kovových nosníků

Základním parametrem pro každý výpočet průhybu kovového nosníku je modul pružnosti v tahu, označovaný písmenem E. U běžné konstrukční oceli dosahuje modul pružnosti kovu hodnoty přibližně 210 000 MPa. Tato konstanta určuje tuhost materiálu a přímo ovlivňuje výsledný průhyb nosníku při daném zatížení. Zatímco u dřeva počítáme s hodnotami kolem 10 000 až 12 000 MPa, ocel je díky vyššímu modulu pružnosti řádově tužší. Při návrhu je nutné pracovat s touto hodnotou jako s fixním údajem, který se nemění v závislosti na čase nebo okolním prostředí. Pokud hledáte rychlé srovnání pro různé profily, tabulky a vzorce pro výpočet průhybu kovových nosníků často obsahují i hodnoty momentu setrvačnosti pro standardní válcované profily typu I, U nebo L.

Vzorce pro výpočet průhybu kovových nosníků

Vzorce pro průhyb vycházejí z Bernoulliho-Eulerovy teorie ohybu, kde maximální průhyb nosníku závisí na působícím zatížení, délce nosníku, modulu pružnosti a momentu setrvačnosti průřezu. Pro prostý nosník zatížený spojitým rovnoměrným zatížením q platí základní vztah w = (5 q L^4) / (384 E I). Zde je patrné, že průhyb roste se čtvrtou mocninou délky L, proto i malé prodloužení nosníku výrazně zvyšuje průhyb. Moment setrvačnosti průřezu I vyjadřuje tuhost profilu v závislosti na jeho tvaru. Častá chyba: uživatelé zaměňují moment setrvačnosti pro různé osy profilu, což vede k chybným výsledkům. Pro specifické případy, jako je výpočet nosníku s převislým koncem, se používají modifikované vzorce zohledňující nesymetrické rozložení sil.

Krok za krokem výpočet průhybu kovového nosníku

Při výpočtu průhybu kovového nosníku postupujte systematicky podle níže uvedeného návodu:

1. Stanovení zatížení – určete celkovou sílu F v Newtonech působící na nosník.
2. Určení geometrie – zjistěte moment setrvačnosti průřezu I z tabulek výrobce profilu.
3. Definice modulu pružnosti – použijte hodnotu 210 000 MPa pro běžnou ocel.
4. Aplikace vzorce – dosaďte hodnoty do rovnice w = (F L^3) / (48 E * I) pro bodové zatížení uprostřed.
5. Kontrola limitů – porovnejte výsledek s normovými hodnotami, kde maximální průhyb nosníku obvykle nesmí překročit L/250.

Odborná rada: Pro rychlý návrh využijte výpočet nosníku online, ale vždy si ručně ověřte řádovou správnost výpočtu. Tento postup se hodí pro statické posouzení ocelových nosníků, ale není vhodný pro dynamicky namáhané konstrukce, kde hrají roli vibrace.

Výpočet průhybu nosníků s různými typy zatížení

Celkový průhyb nosníku přímo závisí na způsobu, jakým na prvek působí vnější síly. Při návrhu konstrukce z oceli či dřeva musíte přesně určit, zda se jedná o rovnoměrné zatížení, soustředěné zatížení nebo kombinované zatížení. Zatímco u spojitého zatížení rozloženého po celé délce prvku je průhyb plynulý, osamělé břemeno vytváří v místě svého působení ostrý zlom v křivce ohybu. Základní průhyb nosníku vzorec definuje jako funkci modulu pružnosti materiálu a momentu setrvačnosti průřezu.

Přehled vzorců a postupů pro výpočet průhybu různých typů nosníků

Pro správný výpočet průhybu nosníku je nutné zvolit odpovídající matematický model. Pokud hledáte rychlé řešení, existuje řada nástrojů pro výpočet nosníku online, které využívají metody konečných prvků. Pro ruční kontrolu či ověření výsledků se však vždy hodí znát základní vztahy pro prostý nosník:

Odborná rada: Častá chyba při návrhu spočívá v ignorování vlastní hmotnosti nosníku u velkých rozpětí. U ocelových prvků, jako je výpočet průhybu nosníku z jeklu s přehledem vzorců, vždy připočtěte vlastní tíhu profilu k užitnému zatížení.

Pro koho se tento postup hodí: Metoda je ideální pro inženýry a kutily při návrhu stropních trámů nebo nosných ocelových překladů. Pro koho se naopak nehodí: Výpočet není vhodný pro dynamicky namáhané konstrukce, kde hrají roli vibrace a únava materiálu, nebo pro atypické železobetonové konstrukce se složitou výztuží. Vždy ověřte, zda průhyb nosníku tabulky odpovídají normovým limitům (obvykle L/250 až L/500 v závislosti na typu konstrukce). Pokud potřebujete určit přesnou únosnost, doplňte výpočet o tabulku nosnosti jeklu pro daný profil a ocel.

Vliv materiálových vlastností na průhyb nosníků

Materiálové charakteristiky jsou klíčovým parametrem, který musíte zohlednit, pokud chcete přesně určit průhyb nosníku z dřeva a kovu. Znalost modulu pružnosti vám umožní správně vypočítat průhyb nosníku s přihlédnutím k materiálu a předejít tak konstrukčním vadám.

Vliv vlhkosti na modul pružnosti dřeva

Vlhkost materiálu zásadně mění mechanické vlastnosti dřevěných nosníků. S rostoucím obsahem vody v buněčných stěnách dřeva dochází k jejich bobtnání a následnému poklesu tuhosti. V praxi může zvýšení vlhkosti o každých 1 % nad úroveň 12 % snížit modul pružnosti až o 2 %. V extrémních případech pak vlhkost snižuje modul pružnosti celkově až o 20 %. Při návrhu konstrukce proto vždy počítejte s nejvyšší očekávanou vlhkostí v daném prostředí. Častá chyba: opomenutí vlivu klimatických podmínek na konstrukci v exteriéru, což vede k podcenění průhybu. Na co si dát pozor: dřevo v trvale vlhkém prostředí vykazuje výrazně vyšší deformace než v suchém interiéru.

Vliv teploty na pružnost materiálu

Teplota přímo ovlivňuje vnitřní strukturu materiálů a tím i jejich schopnost odolávat deformaci. U kovových nosníků vede zvýšení teploty k postupnému poklesu modulu pružnosti, což vyžaduje úpravu výpočtu průhybu nosníku podle teplotní roztažnosti. Dřevo je vůči teplotním výkyvům méně citlivé než ocel, ale při kombinaci vysoké teploty a vlhkosti dochází k rychlejší degradaci vláken. Pro přesný návod na výpočet průhybu nosníků z dřeva a oceli platí, že s rostoucí teplotou se materiál stává poddajnějším.

• Ocel při teplotách nad 100 stupňů Celsia ztrácí část své tuhosti.
• Dřevo vykazuje stabilitu při běžných teplotách od -20 do +40 stupňů Celsia.

Dlouhodobé zatížení a únava materiálu

Dlouhodobé zatížení představuje specifický faktor, který zvyšuje průhyb nosníků vlivem dotvarování materiálu. Tento jev je patrný zejména u dřevěných konstrukcí, kde dochází k trvalé deformaci v čase. Zatímco u oceli řešíte spíše únavu materiálu při cyklickém namáhání, u dřeva musíte počítat s koeficientem dotvarování. Pokud plánujete výpočet průhybu nosníku s převislým koncem, nezapomeňte na tyto parametry:

• Dlouhodobé zatížení zvyšuje výsledný průhyb až dvojnásobně oproti krátkodobému působení.
• Modul pružnosti se v čase vlivem únavy materiálu snižuje.
• Průhyb nosníku vzorec musí zahrnovat i časově závislé moduly deformace.

Tento postup se hodí pro statické posouzení nosných stropních trámů, nikoliv však pro krátkodobé provizorní konstrukce. Pro rychlou kontrolu můžete využít průhyb nosníku tabulky, které zohledňují standardní hodnoty pro daný typ průřezu.

Praktický krok za krokem postup výpočtu průhybu

Praktický postup výpočtu průhybu nosníku krok po kroku vyžaduje přesné zadání vstupních hodnot a správnou aplikaci fyzikálních zákonitostí. Tento postup výpočtu průhybu nosníku zahrnuje modul pružnosti materiálu a moment setrvačnosti průřezu, což vede k finálnímu stanovení hodnoty průhybu.

Příprava dat pro výpočet

Pro úspěšný praktický postup výpočtu průhybu ocelového a dřevěného nosníku musíte nejprve shromáždit přesné parametry konstrukce. Definujte přesnou délku rozponu nosníku, jeho geometrické rozměry a typ použitého materiálu, od kterého se odvíjí modul pružnosti. Dále musíte stanovit působící zatížení, tedy síly, které budou na nosník působit, a způsob jejich uložení. Častá chyba: opomenutí vlastní hmotnosti nosníku při výpočtu celkového zatížení, což vede k podcenění skutečného průhybu. Na co si dát pozor: vždy rozlišujte mezi spojitým zatížením a bodovou silou, protože každý typ vyžaduje odlišný přístup.

Výpočet momentu setrvačnosti průřezu

Moment setrvačnosti průřezu vyjadřuje tuhost nosníku v závislosti na jeho tvaru a rozměrech. U obdélníkového průřezu dřevěného trámu jej vypočítáte podle vzorce b krát h na třetí děleno dvanácti, kde b je šířka a h výška. U kovových profilů, jako je jekl, vyhledejte hodnotu v tabulce nosnosti jeklu nebo ji vypočítejte podle geometrických parametrů profilu. Správné určení momentu setrvačnosti je klíčové, protože vstupuje do všech následných vzorců pro průhyb. Pokud pracujete s atypickým průřezem, využijte pro výpočet nosnosti jeklu nebo jiného profilu dostupné technické listy výrobce, které tyto hodnoty uvádějí již předpočítané.

Výpočet průhybu podle vzorců

1. Identifikace zatížení – určete, zda jde o nosník prostě podepřený nebo výpočet nosníku s převislým koncem.
2. Výběr vzorce – zvolte průhyb nosníku vzorec odpovídající vašemu statickému schématu a typu zatížení.
3. Dosazení parametrů – vložte hodnoty modulu pružnosti, momentu setrvačnosti a celkového zatížení do rovnice.
4. Výpočet hodnoty – proveďte matematický výpočet výsledné výchylky v milimetrech.

Jak správně provést výpočet průhybu dřevěných nosníků vyžaduje použití správného modulu pružnosti, který je u dřeva závislý na směru vláken a vlhkosti. Pro kovové nosníky je výpočet průhybu kovového nosníku krok za krokem přímočařejší díky konstantnímu modulu pružnosti oceli.

Kontrola a ověření výsledků

Po získání výsledné hodnoty je nutná kontrola výsledků podle platných normových limitů. Maximální průhyb nosníku nesmí překročit hodnotu stanovenou normou, která se obvykle pohybuje v rozmezí L/200 až L/500 podle typu konstrukce. Pro rychlé ověření lze využít výpočet nosníku online, kde zadáte parametry a nástroj provede verifikaci. Tento postup se hodí pro běžné stavební prvky, zatímco pro komplexní statické systémy se neobejdete bez autorizovaného inženýra. Vždy porovnejte svůj výpočet s dostupnými průhyb nosníku tabulky, abyste vyloučili hrubou chybu v řádech jednotek.

Ověření a kontrola výsledků výpočtu průhybu

Každý inženýrský návrh vyžaduje důsledné ověření výpočtu, abyste předešli selhání konstrukce vlivem nadměrné deformace. I když znáte základní vzorec pro průhyb nosníku, teoretický výpočet nemusí vždy plně zohlednit reálné vlastnosti materiálu, jako je třída pevnosti řeziva C24, či detaily uložení. Praktický postup výpočtu průhybu ocelového a dřevěného nosníku proto doplňujte o nezávislou verifikaci, která potvrdí bezpečnostní rezervy projektu v souladu s normovými požadavky, například ČSN 730540/2.

Ověření výpočtu zahrnuje experimentální metody, které umožňují přímé měření deformace pod definovaným zatížením. V praxi se využívají tenzometry nebo digitální úchylkoměry, jež zaznamenávají skutečný průhyb nosníku v kritických bodech, jako je střed rozpětí. Pokud potřebujete ověřit výpočet nosnosti jeklu nebo jiného ocelového profilu, proveďte zatěžovací zkoušku na vzorku odpovídajícím navrženému statickému schématu.

Metody digitální a praktické kontroly

Moderní inženýrství využívá simulační metody založené na metodě konečných prvků (FEM). Tyto softwarové nástroje umožňují přesný výpočet nosníku s převislým koncem, kde by ruční odvození bylo příliš komplikované. Výsledky simulací vždy konfrontujte s tabulkovými hodnotami pro daný profil, jako jsou tabulky maximálního průhybu nosníku od výrobců oceli.

Při kontrole výsledků se zaměřte na tyto klíčové faktory:

• Porovnání výsledků z FEM simulace s ručním výpočtem pro ověření řádové shody v jednotkách milimetrů.
• Kontrola tabulky nosnosti jeklu pro ověření, zda zvolený průřez odpovídá limitům maximálního průhybu nosníku dle normy.
• Interpretace výsledků s ohledem na modul pružnosti dřeva, který se mění v závislosti na vlhkosti a třídě řeziva (např. C24).
• Interpretace výsledků pro kovové nosníky s přihlédnutím k vlivu smykové deformace u krátkých a vysokých profilů.

Odborná rada: Častou chybou je přeceňování tuhosti dřevěných prvků vlivem dlouhodobého dotvarování. U dřeva vždy počítejte s koeficientem dotvarování, který reálný průhyb v čase zvyšuje a může vést k překročení limitních hodnot.

Tento postup se hodí pro architekty a projektanty, kteří navrhují nosné prvky střech či stropů, nikoliv pro laiky bez základní znalosti mechaniky materiálů. Pro běžné projekty postačí výpočet nosníku online, ale u nosných prvků vždy doporučuji kontrolu autorizovaným statikem. Tento přístup je ideální pro složité konstrukce a nosníky s nestandardním uložením, kde standardní vzorce pro výpočet průhybu dřevěných a kovových nosníků nemusí pokrýt veškeré geometrické vlivy.

Časté dotazy k výpočtu průhybu nosníků

Otázka: Jak se vypočítá průhyb dřevěného nosníku délky 3 metrů při rovnoměrném zatížení 1000 N?

Použijte vzorec y = (5qL^4) / (384EI) s modulem pružnosti 11 000 MPa, kde průhyb u běžného profilu vychází v řádu milimetrů.

Otázka: Jaký je modul pružnosti oceli pro výpočet průhybu kovových nosníků?

Modul pružnosti oceli dosahuje přibližně 210 000 MPa, což zajišťuje výrazně vyšší tuhost a menší průhyb oproti dřevěným konstrukcím.

Otázka: Jaký vzorec použít pro průhyb nosníku se soustředěným zatížením?

Aplikujte vztah y = (PL^3) / (48EI), kde P značí sílu v newtonech a L délku nosníku v metrech.

Otázka: Jak vliv má vlhkost na průhyb dřevěného nosníku?

Zvýšená vlhkost snižuje modul pružnosti dřeva až o 20 %, což přímo úměrně zvětšuje celkový průhyb nosníku.

Otázka: Jak provést kontrolu výsledků výpočtu průhybu?

Doporučuji porovnat vypočtené hodnoty s limity dle ČSN a ověřit je pomocí specializovaného softwaru či online nástrojů.

Otázka: Jaký je postup výpočtu průhybu nosníku krok za krokem?

1. Změřte parametry materiálu, 2. Vypočítejte moment setrvačnosti, 3. Určete modul pružnosti, 4. Aplikujte příslušný vzorec, 5. Proveďte kontrolu.

Otázka: Jaký je rozdíl v průhybu mezi dřevěnými a kovovými nosníky?

Kov vykazuje díky modulu pružnosti 210 000 MPa minimální deformace, zatímco dřevo s hodnotou 11 000 MPa vyžaduje větší dimenzování.

Otázka: Je možné použít online nástroje pro výpočet průhybu nosníků?

Ano, výpočet nosníku online je efektivní cestou pro rychlé ověření, zda nosník vyhoví zadanému zatížení.

Otázka: Jak se liší výpočet průhybu při různých typech zatížení?

Vzorce pro průhyb nosníku se liší dle distribuce sil; pro rovnoměrné zatížení platí 5qL^4/384EI, pro soustředěné PL^3/48EI.

Otázka: Jak ovlivňuje teplota modul pružnosti materiálu?

Vysoké teploty snižují tuhost materiálu, což u kovových konstrukcí vede k nárůstu průhybu nad nominální hodnoty.

Otázka: Jak spočítat moment setrvačnosti průřezu obdélníkového nosníku?

Využijte vzorec I = (b×h³)/12, kde b představuje šířku a h výšku průřezu v centimetrech.

Otázka: Jaké jsou typy zatížení nosníků?

Rozlišujeme rovnoměrné zatížení, soustředěné síly a kombinované stavy, přičemž každý vyžaduje specifický matematický přístup.

Otázka: Jak dlouhodobé zatížení ovlivňuje průhyb nosníků?

Dlouhodobé působení sil způsobuje tečení materiálu, které může zvýšit průhyb o desítky procent oproti stavu při krátkodobém zatížení.

Otázka: Lze ověřit výpočet průhybu experimentálně?

Ano, pomocí tenzometrického měření průhybu nosníku pod definovaným zatížením v reálných podmínkách.

Otázka: Jaký je vliv průřezu nosníku na jeho průhyb?

Zvětšení výšky průřezu má kubický vliv na moment setrvačnosti, čímž zásadně klesá průhyb nosníku.

Odborná rada: Častá chyba při výpočtech je záměna jednotek u modulu pružnosti a momentu setrvačnosti. Pro výpočet nosnosti jeklu nebo dřevěného nosníku se vždy ujistěte, že pracujete v základních jednotkách SI (Newton, metr, Pascal). Tento výpočet se hodí pro dimenzování běžných konstrukcí, ale není vhodný pro statické posouzení nosných prvků budov bez autorizovaného inženýra.
