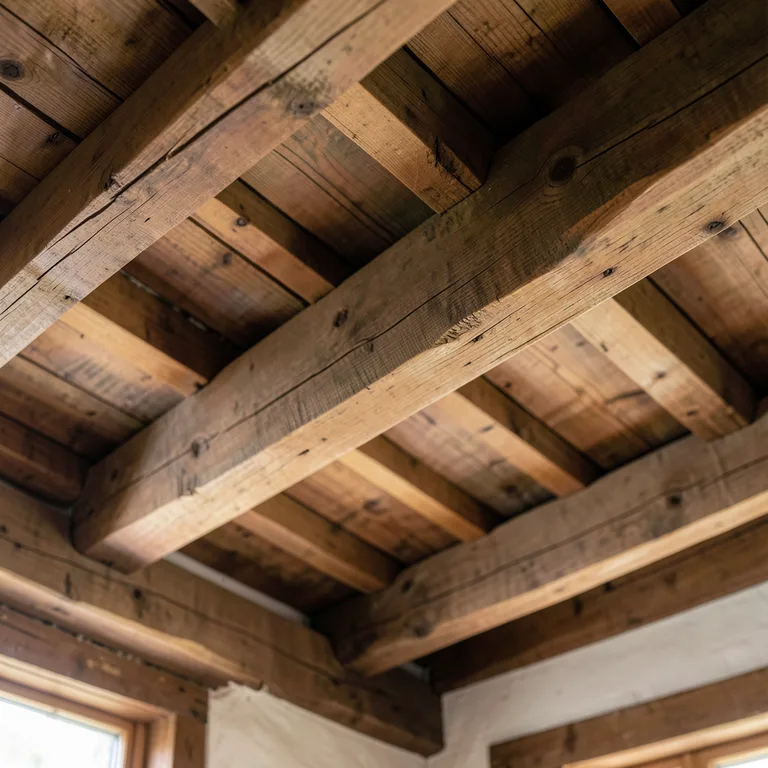

Jak spočítat únosnost a průhyb dřevěných trámů v roubeném domě

Správně stanovená nosnost trámu a přesný výpočet průhybu nosníku jsou klíčové parametry pro zajištění dlouhodobé stability a bezpečnosti stropní konstrukce roubeného domu. Volba optimální dřeviny a přesné rozměry stropních trámů přímo ovlivňují tuhost dřevěných stropů a zabraňují jejich nežádoucímu prohýbání pod vlivem trvalého zatížení.

Jak provést základní výpočet únosnosti dřevěných trámů pro roubený dům

Únosnost dřevěných trámů v roubeném domě definuje schopnost konstrukce bezpečně přenést zatížení stropu bez trvalé deformace či destrukce. Pro určení bezpečného průřezu stropních trámů musíte zohlednit vlastní hmotnost konstrukce, užitné zatížení a charakteristické vlastnosti dřeva definované v normě ČSN 73 1702. Základní výpočet únosnosti dřevěných trámů vychází z posouzení ohybového momentu a mezního stavu průhybu, který nesmí překročit hodnotu L/300 pro běžné stropní trámy.

Postup výpočtu a parametry zatížení

1. Stanovení zatížení – určete stálé zatížení (podlaha, podhled, vlastní tíha trámu) a nahodilé užitné zatížení (obvykle 1,5 až 2,0 kN/m2).
2. Určení rozpětí – změřte světlé rozpětí trámu mezi podporami a připočtěte polovinu délky uložení na obou stranách.
3. Výpočet ohybového momentu – aplikujte vzorec M = (q * L^2) / 8, kde q představuje celkové liniové zatížení a L rozpětí trámu.
4. Kontrola průhybu – proveďte výpočet průhybu nosníku ze dřeva pomocí modulu pružnosti dřeva a momentu setrvačnosti průřezu.

Častou chybou je zanedbání vlivu vlhkosti dřeva na jeho pevnostní charakteristiky, proto vždy počítejte s hodnotami pro danou třídu vlhkosti dřeva. Tento postup je vhodný pro standardní obytné stropy, zatímco pro specifické konstrukce s vysokým bodovým zatížením doporučuji konzultaci se statikem.

Praktický příklad výpočtu

Při posouzení stropního trámu o rozpětí 5 m s průřezem 20×20 cm uvažujeme celkové zatížení 3 kN/m. Moment setrvačnosti průřezu (I) vypočítáme jako (b * h^3) / 12, což pro náš případ dává 13 333 cm4. Maximální ohybový moment při daném zatížení činí 9,375 kNm. Výpočet nosnosti dřevěného trámu pro roubený dům následně porovná vypočtené napětí s návrhovou pevností dřeva v ohybu (pro jehličnaté dřevo třídy C24 je to 24 MPa). Pokud průhyb překročí limit 16,6 mm (L/300), je nutné zvětšit výšku průřezu trámu nebo zkrátit rozteč mezi jednotlivými nosníky. Správné kotvení trámů v roubené stavbě dále zajišťuje stabilitu celého stropního systému a přenos sil do obvodových stěn.

Jak vypočítat průhyb dřevěného trámu podle rozpětí a zatížení

Při návrhu stropní konstrukce roubenky je klíčové zajistit stabilitu a komfort užívání, k čemuž slouží přesný výpočet průhybu nosníku. Správné dimenzování zohledňuje jak vlastní hmotnost dřevěných stropů, tak užitné zatížení.

Vzorce pro výpočet průhybu

Průhyb dřevěného trámu se určuje pomocí fyzikálních vzorců vycházejících z pružnosti a pevnosti, kde zásadní roli hraje rozpětí trámů, zatížení a modul pružnosti dřeva. Pro prostý nosník se spojitým zatížením platí základní vztah w = (5 q L^4) / (384 E I). V tomto vzorci představuje q celkové zatížení na metr běžný, L je rozpětí trámů, E značí modul pružnosti dřeva a I je moment setrvačnosti průřezu. Přesný výpočet průhybu nosníku vyžaduje zohlednění vlhkosti dřeva, která přímo ovlivňuje tuhost materiálu.

Normativní limity průhybu dle ČSN 73 1702

Normativní limity průhybu zajišťují, že konstrukce nebude při běžném provozu vykazovat nadměrné kmitání či deformace. Podle normy ČSN 73 1702 se mezní průhyb pro stropní trámy obvykle stanovuje jako L/300. Pokud průhyb dřevěného trámu překročí tyto hodnoty, dochází k praskání podhledů nebo nepříjemnému pocitu při chůzi.

Příklad výpočtu průhybu

Při rozpětí 5 m a celkovém zatížení 3 kN/m (včetně vlastní tíhy a skladby podlahy) nesmí průhyb překročit 16,6 mm. Odborná rada: Častá chyba při návrhu roubenek je podcenění vlivu dotvarování dřeva v čase, proto vždy pracujte s dlouhodobými moduly pružnosti. Tento výpočet se nehodí pro konstrukce s extrémně vysokým bodovým zatížením, kde je nutná konzultace se statikem. Pro detailní ověření parametrů dřeva nahlédněte do databáze eagri.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jaké jsou doporučené rozměry a uspořádání trámů ve stropních konstrukcích

Optimální dimenzování stropních prvků

Při návrhu stropu roubeného domu jsou zásadní rozměry stropních trámů a jejich vzájemné uspořádání. Základní únosnost trámu přímo závisí na jeho průřezu, kde vyšší profil výrazně zvyšuje tuhost konstrukce. Pro běžné rozpony roubenek se osvědčují průřezy od 80 x 120 mm až po masivní trámy 200 x 300 mm. Upozorňuji, že nosnost trámu 10×10 cm je pro obytné stropy obvykle nedostatečná, neboť takto malý profil vykazuje při standardním rozpětí nadměrný průhyb nosníku.

Osová vzdálenost trámů zásadně ovlivňuje celkový průhyb stropu, proto při větších roztečích musíte volit vyšší profily. Délka uložení trámů do stěny roubenky, ideálně v rozmezí 150 až 200 mm, zajišťuje potřebnou stabilitu a správné kotvení trámů dle normy ČSN 73 1702. Častá chyba v praxi spočívá v poddimenzování průřezu při příliš velkých roztečích, což vede k nežádoucím vibracím podlahy. Tyto parametry jsou vhodné pro běžné obytné zatížení, nikoliv však pro konstrukce s extrémní zátěží, jako jsou zelené střechy či těžké keramické dlažby. Před zahájením stavby vždy doporučuji provést přesný výpočet únosnosti a průhybu stropních trámů v roubené stavbě s ohledem na konkrétní druh dřeviny a její vlhkost dřeva.

Jaký vliv má druh dřeva na únosnost a průhyb trámů

Výběr konkrétního druhu dřeva zásadně ovlivňuje celkovou nosnost trámu i jeho výsledný průhyb v konstrukci. Podle norem ČSN 73 1702 vykazuje každá dřevina specifickou pevnost v ohybu, která vstupuje do výpočtu průhybu nosníku. Modřín díky své vyšší hustotě a obsahu pryskyřic disponuje vyšší pevností než smrk nebo jedle, což umožňuje navrhnout menší rozměry stropních trámů při zachování stejné únosnosti.

• Smrk je díky dobrému poměru ceny a pevnosti nejčastější volbou pro dřevěné stropy.
• Jedle má podobné mechanické vlastnosti jako smrk, ale vykazuje vyšší odolnost vůči vlhkosti.
• Modřín vyniká vysokou tuhostí, což výrazně snižuje průhyb trámů u větších rozponů.

Odborná rada: Při návrhu roubenky berte v úvahu, že i při použití nejpevnějšího druhu dřeva musíte dodržet správné kotvení trámů. Častá chyba spočívá v podcenění vlivu vlhkosti dřeva na jeho tuhost, což může vést k nadměrnému průhybu v čase. Pro přesné určení únosnosti trámů 20×20 na strop v roubeném domě vždy vyžadujte výpočet od autorizovaného statika. Modřín se hodí pro namáhané konstrukce, zatímco smrk představuje ekonomicky výhodné řešení pro běžné bytové stropy.

Jak správně uložit a kotvit trámy pro zvýšení stability

Správné uložení trámů na nosné zdi zásadně ovlivňuje celkovou stabilitu konstrukce a roznášení sil. Podle norem ČSN 73 1702 se doporučuje délka uložení trámů v rozmezí 150 až 200 mm. Mezi koncem trámu a zdivem ponechte vzduchovou mezeru minimálně 50 mm, která zajistí odvětrávání a zabrání hnilobě. Pro zajištění tuhosti dřevěné stropy vyžadují kvalitní kotvení trámů pomocí ocelových kotev nebo trámových kleští.

• Používejte ocelové kotvy pro pevné spojení trámu s věncem či stěnou.
• Kontrolujte vlhkost dřeva, která by u nosných prvků neměla překročit 18 procent.
• Častá chyba: nedostatečné podložení trámů v kapsách, které vede k lokálnímu drcení dřevních vláken.

Odborná rada: Uložení se hodí pro standardní roubené konstrukce, ale u extrémně dlouhých rozponů vždy vyžaduje odborný výpočet průhybu nosníku a posouzení statikem. Pokud řešíte, jak vypočítat nosnost a průhyb dřevěných trámů v roubené konstrukci, vždy vycházejte z konkrétního zatížení podlahy a rozměrů stropních trámů.

Jaké normy a limity platí pro návrh dřevěných trámů

Návrh dřevěných stropů v roubených stavbách vyžaduje dodržení přísných pravidel, které definují normy ČSN 73 1702. Tyto normy dřevěných trámů určují přesné požadavky na návrh trámů, aby byla zajištěna dlouhodobá bezpečnost a stabilita konstrukce. Pro správný výpočet průhybu nosníku je klíčové znát nejen celkové zatížení, ale také vlhkost dřeva a způsob, jakým probíhá kotvení trámů v roubené stěně.

Při projektování se řiďte těmito limity průhybu:

• Mezní průhyb pro stropní trámy: l / 300 až l / 350 podle typu podlahy.
• Maximální dovolená vlhkost dřeva pro nosné prvky: 20 procent.
• Kontrola únosnosti: musí zohlednit stálé i nahodilé zatížení interiéru.

Odborná rada: Častá chyba při návrhu spočívá v podcenění dynamických účinků chůze, které mohou vést k nepříjemnému kmitání stropu i při splnění statické únosnosti.

Pokud hledáte rychlý odhad, tabulky pro nosnost a průhyb dřevěných trámů v roubené stavbě vám poskytnou orientační rozměry stropních trámů pro běžné rozpětí. Pro finální projekt však vždy doporučuji provést přesný výpočet únosnosti dřevěných trámů autorizovaným statikem. Tento postup je vhodný pro novostavby a rekonstrukce, zatímco pro provizorní objekty bez nároků na obývání mohou být limity méně přísné.

Jak kontrolovat a diagnostikovat únosnost a průhyb trámů v provozu

Pravidelná diagnostika trámů v roubeném domě odhalí skryté vady dříve, než ovlivní stabilitu konstrukce. Základem je měření průhybu pomocí laserového dálkoměru nebo napnutého provázku, kdy se odchylka od vodorovné roviny v polovině rozpětí porovnává s povolenými limity dle normy ČSN 73 1702. Únosnost trámu se v čase mění, zejména pokud dřevo napadnou dřevokazní škůdci nebo vlhkost. Poškození dřeva, jako jsou trhliny nebo známky hniloby v místech uložení, přímo snižuje celkovou nosnost stropní konstrukce.

Praktický postup kontroly dřevěných stropů

• Vizuální inspekce – kontrolujte pravidelně trhliny, napadení hmyzem a vlhkost dřeva v místech kotvení trámů.
• Měření průhybu – natáhněte provázek mezi krajní body trámu a změřte největší vzdálenost mezi hranou dřeva a provázkem.
• Výpočet průhybu nosníku – porovnejte naměřenou hodnotu s teoretickým limitem, který obvykle činí L/300 až L/400 délky rozpětí.
• Kontrola spojů – prověřte pevnost a stav kotvení trámů do stěn, zda nevykazují známky uvolnění či drcení vláken.

Odborná rada: Častá chyba spočívá v přetížení stropu skladovaným materiálem na půdě, což vede k trvalým deformacím. Diagnostika se hodí pro majitele starších roubenek, nikoliv pro čerstvé novostavby s certifikovaným projektem. Pokud průhyb překročí stanovené limity, konzultujte stav se statikem.

Jak ochránit trámové stropy proti vlhkosti a biologickým škůdcům

Ochrana dřevěných stropů vyžaduje kombinaci správného konstrukčního řešení a pravidelné preventivní údržby, která zajistí dlouhodobou stabilitu konstrukce. Správná ochrana trámů proti vlhkosti je klíčem k zachování statických vlastností a bezpečnosti celého objektu.

Vliv vlhkosti a stárnutí dřeva

Vlhkost dřeva přímo ovlivňuje pevnost trámů, neboť při překročení hranice 20 % dochází k rychlému poklesu únosnosti a vzniku ideálních podmínek pro dřevokazné houby. Stárnutí dřeva vlivem cyklického vysychání a vlhnutí způsobuje mikrotrhliny, které dále oslabují nosnost trámu. Pokud neohlídáte vlhkostní bilanci, výpočet průhybu nosníku podle normy ČSN 73 1702 přestane odpovídat reálnému stavu konstrukce.

Ochrana a impregnace dřevěných stropů

Klíčem k odolnosti je hloubková impregnace dřeva, která efektivně chrání materiál proti napadení biologickými škůdci, jako je tesařík či červotoč. Při montáži dbejte na tyto zásady:

• Kotvení trámů provádějte vždy přes izolační pásky, aby nedocházelo k přímému kontaktu se zdivem.
• Ukládejte konce trámů na nesavé podklady a zajistěte jejich odvětrání pro rychlý odvod kondenzátu.
• Kontrolujte pravidelně dřevěné stropy na přítomnost výletových otvorů škůdců.

Odborná rada: Častá chyba spočívá v uzavření zhlaví trámů do neprodyšných kapes, což vede k jejich hnilobě. Tato ochrana se hodí pro novostavby i rekonstrukce, ale není vhodná pro trámy již napadené hnilobou, u kterých je nutná sanace.

Typy stropních konstrukcí používaných v roubených domech

Výběr konstrukce zásadně ovlivňuje rozměry stropních trámů a celkovou nosnost trámu v roubené stavbě. Každý systém vyžaduje jiný výpočet průhybu nosníku podle norem ČSN 73 1702, přičemž rozhodující je způsob kotvení trámů do roubené stěny a jejich vzájemná osová vzdálenost.

• Prkenný záklop – tradiční jednoduché řešení vhodné pro menší rozpětí trámů do 4 metrů.
• Násypový strop – využívá těžký zásyp o tloušťce minimálně 80 mm, který výrazně zvyšuje akustickou izolaci i celkové zatížení konstrukce.
• Kazetový strop – estetická varianta s viditelnými trámy, kde výpočet únosnosti a průhybu stropních trámů v roubené stavbě musí zohlednit pohledovou kvalitu dřeva.
• Polospalný strop – konstrukce s podhledem z rákosu nebo desek s omítkou, která skryje nosné prvky a vyžaduje pečlivé zajištění proti vzniku trhlin.

Odborná rada: Při návrhu vždy ověřte vlhkost dřeva, neboť zvýšená vlhkost nad 20 % snižuje tuhost nosníků a zvyšuje jejich průhyb. Tento systém se hodí pro rekonstrukce i novostavby, avšak není vhodný pro prostory s extrémně vysokou vlhkostí bez náležité impregnace dřeva. Častá chyba: podcenění vlastní hmotnosti násypu při návrhu dimenzí trámů, což vede k překročení limitů průhybu.

Časté dotazy k výpočtu únosnosti a průhybu dřevěných trámů

Otázka: Jak spočítat nosnost dřevěného trámu?

Nosnost trámu se stanovuje dle průřezu, délky rozpětí a celkového zatížení pomocí vzorců v normě ČSN 73 1702, které využívají modul pružnosti a bezpečnostní koeficienty.

Otázka: Jaký rozměr trámu je vhodný pro strop roubeného domu?

Obvyklá šířka trámu je 80 až 200 mm a výška 120 až 300 mm, přičemž výška se orientačně počítá vzorcem h = 0,02 × l + 160 mm, kde l je rozpětí v mm.

Otázka: Jak vypočítat průhyb dřevěného trámu?

Výpočet průhybu nosníku zahrnuje působící zatížení, délku rozpětí, modul pružnosti materiálu a moment setrvačnosti průřezu definovaný normami.

Otázka: Jaká je doporučená osová vzdálenost stropních trámů?

Běžná osová vzdálenost stropních trámů v roubených stavbách činí 900 až 1 000 mm, což přímo ovlivňuje rozložení zatížení.

Otázka: Jaká délka uložení trámů na nosnou stěnu je doporučená?

Délka uložení trámu na nosnou stěnu by měla být 150 až 200 mm pro zajištění dostatečné stability a roznosu sil.

Otázka: Jaký vliv má druh dřeva na únosnost trámů?

Modřín vykazuje vyšší pevnost i odolnost než smrk či jedle, což příznivě ovlivňuje celkovou únosnost a průhyb trámů.

Otázka: Jak ochránit dřevěné trámy proti vlhkosti?

Dřevo se ošetřuje biocidními prostředky a ukládá na nesavé podklady s dostatečným odvětráním, aby se zabránilo degradaci vlivem vlhkosti.

Otázka: Jaké jsou limity průhybu podle ČSN 73 1702?

Maximální průhyb trámu nesmí dle norem překročit hodnotu l/300 až l/350 vzhledem k celkové délce rozpětí.

Otázka: Jak často kontrolovat průhyb a stav trámů?

Odborná doporučení radí provádět kontrolu stavu a měření průhybu alespoň jednou ročně, včetně inspekce vlhkosti dřeva.

Otázka: Jak správně kotvit trámy pro větší stabilitu?

Pro kotvení trámů se využívají ocelové prvky, jako jsou trámové kleště, které při délce uložení 150 až 200 mm zaručují potřebnou tuhost konstrukce.

Otázka: Jaké chyby se nejčastěji dělají při výpočtu nosnosti trámů?

Častá chyba spočívá v podcenění zatížení, nevhodném návrhu rozměrů stropních trámů a ignorování vlivu stáří či zvýšené vlhkosti dřeva.

Otázka: Jaký je vliv vlhkosti na mechanické vlastnosti trámů?

Zvýšená vlhkost dřeva snižuje jeho pevnost až o 30 procent, což vede k rychlejšímu zhoršení únosnosti a většímu průhybu.

Otázka: Jaký je význam délky uložení trámu?

Dostatečná délka uložení 150 až 200 mm zajišťuje správné rozložení sil do stěny a brání lokálnímu drcení dřevěných vláken.

Otázka: Jak zjistit maximální zatížení trámu 10×10 cm?

Maximální zatížení závisí na rozpětí a dřevině; pro konkrétní profil 10×10 cm je nutný přesný výpočet dle normových požadavků.

Otázka: Jaký je rozdíl mezi typy stropů v roubených domech?

Rozdíly jsou dány rozpětím trámů, použitým materiálem násypu (minimálně 80 mm) a celkovou skladbou dřevěného stropu.

Otázka: Jak spočítat únosnost trámu 20×20 cm?

Výpočet provádějte podle průřezu, rozpětí a zatížení, přičemž zohledněte bezpečnostní koeficienty dle platné normy pro dřevěné konstrukce.

Otázka: Jaké jsou normativní požadavky na návrh dřevěných trámů?

Normy ČSN 73 1702 přesně stanovují požadavky na únosnost, povolený průhyb, charakteristické zatížení a materiálové vlastnosti dřevěných prvků.

Otázka: Jak se měří průhyb trámů v praxi?

Průhyb se měří pomocí nivelačního přístroje a latě, kdy se sleduje vertikální deformace trámu v milimetrech pod stálým zatížením.

Otázka: Jaký je vliv stáří dřeva na jeho pevnost?

Stárnutí dřeva může postupně snižovat jeho mechanické vlastnosti, proto je nezbytná pravidelná údržba a včasná sanace poškozených částí.

Otázka: Jaký je postup výpočtu zatížení stropních trámů?

Zatížení se stanovuje součtem stálých a proměnných složek, které se následně násobí koeficienty spolehlivosti podle ČSN 73 1702.
