Správná volba betonářské výztuže přímo ovlivňuje únosnost a dlouhodobou stabilitu každé stavební konstrukce. Výběr vhodného profilu, značení výztuže a dodržení normových hodnot pro minimální krytí výztuže tvoří základní předpoklad pro bezpečný a staticky odolný výsledek.
Hlavní poznatky
- Betonářská ocel se dělí do tří tříd tažnosti A, B a C podle ČSN 42 0139, přičemž nejpoužívanější je třída B s označením B500B.
- Modul pružnosti oceli je 200 GPa a její měrná hmotnost je 7850 kg/m³, což odpovídá potřebám betonových konstrukcí.
- Tyčová výztuž se vyrábí v průměrech 6 až 32 mm, nejčastěji v třídě B500B pro nosné konstrukce.
- KARI sítě jsou plošné svařované výztuže z drátů o průměru 4 až 8 mm s různými velikostmi ok, určené pro plošné konstrukce.
- Minimální krytí betonu chrání výztuž před korozí; používají se distanční podložky, aby se zabránilo kontaktu s vlhkostí a zemi.
Základní materiály a definice betonářské výztuže
Betonářská výztuž představuje ocelové prvky vložené do betonu, které přebírají tahové síly a zajišťují stabilitu betonové konstrukce. Tento materiál se vyrábí z uhlíkové oceli, která vykazuje modul pružnosti 200 GPa a standardní hustotu 7850 kg/m³. V praxi se využívají různé typy výztuže, přičemž nejčastěji se setkáte s žebírkovou ocelí zajišťující vysokou soudržnost s betonovou směsí.
Přehled druhů výztuže a základní informace
Při výběru materiálu pro stavbu je nutné zohlednit konkrétní fyzikální parametry, které definují druhy betonářské výztuže. Mezi nejpoužívanější patří výztuž B500A, která vyniká svou pevností a svařitelností. Pro správnou funkčnost konstrukce nestačí pouze zvolit vhodný typ, ale musíte dodržet i další technologické kroky.
| Parametr | Hodnota |
|---|---|
| Modul pružnosti | 200 GPa |
| Hustota oceli | 7850 kg/m³ |
| Mez kluzu (B500A) | 500 MPa |
Odborná rada: Častá chyba při realizaci je zanedbání hodnoty, jako je minimální krytí výztuže, což vede ke korozi oceli a destrukci betonu. Vázání výztuže musí být vždy dostatečně pevné, aby se předešlo jejímu posunu při betonáži. Toto řešení se hodí pro nosné železobetonové konstrukce, nikoliv pro estetické zahradní prvky bez statického zatížení. Pro detailní návrh vždy nahlédněte do projektu, kde jsou uvedeny konkrétní druhy výztuže a jejich parametry.
Klasifikace výztuže podle tažnosti a mechanických vlastností
Klasifikace výztuže podle charakteristik se primárně opírá o schopnost oceli deformovat se před dosažením meze pevnosti, což určuje třída tažnosti. Všechny běžně používané typy betonářské výztuže sdílejí modul pružnosti 200 GPa a koeficient tepelné roztažnosti 1,2×10⁻⁵ K⁻¹, díky čemuž ocel v betonu pracuje jako homogenní celek bez vzniku trhlin při změnách teploty.
| Třída tažnosti | Typy výztuže | Vhodné použití |
|---|---|---|
| A | B500A, B550A | Plošné konstrukce, KARI sítě |
| B | B500B, B550B | Nosné konstrukce, ohýbané prvky |
| C | B500C | Seismicky odolné konstrukce |
Třída tažnosti A
Třída tažnosti A zahrnuje oceli s normální tažností, jako je například výztuž B500A či B550A. Tyto materiály jsou primárně určeny pro konstrukce, kde nedochází k výraznému plastickému namáhání. Častá chyba při výběru spočívá v použití této oceli pro prvky vyžadující složité ohýbání. V praxi se s nimi setkáte nejčastěji u KARI sítí a plošných výztuží základových desek.
Třída tažnosti B
Do této kategorie patří nejrozšířenější typy betonářské výztuže, zejména ocel B500B a B550B. Tato ocel vykazuje vysokou tažnost, což je klíčová vlastnost pro nosné konstrukce, kde musí výztuž bezpečně přenést tahové síly i při vzniku trhlin. Tento druh výztuže se hodí pro běžné trámové stropy či průvlaky, zatímco pro extrémně namáhané konstrukce s požadavkem na vysokou duktilitu je nutné volit třídu vyšší.
Třída tažnosti C
Třída tažnosti C představuje speciální ocel B500C, která disponuje velmi vysokou schopností přetvoření. Tato ocel se v České republice standardně nevyrábí a využívá se výhradně pro specifické projekty, jako jsou konstrukce v seizmicky aktivních oblastech. Odborná rada: při nákupu vždy ověřte značení výztuže na výrobním štítku, protože záměna tříd tažnosti může zásadně ovlivnit statickou bezpečnost nosného systému.
Typy a rozměry tyčové výztuže a KARI sítí
Při návrhu betonových konstrukcí tvoří správný výběr prvků základní předpoklad stability, přičemž přehled druhů výztuže a základní informace o jejich rozměrech jsou pro každého stavitele nezbytné. Níže uvedená betonářská výztuž tabulky shrnuje nejčastěji používané parametry, které určují únosnost a tuhost výsledného díla.

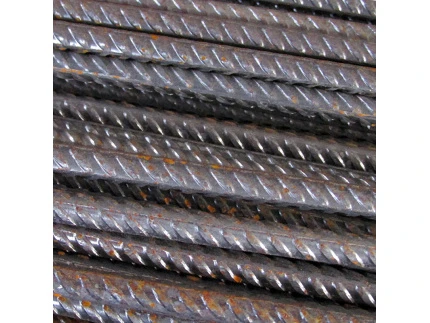

Průměry tyčové výztuže
Tyčová výztuž se v betonových konstrukcích běžně používá v průměrech od 6 mm do 32 mm, přičemž nejčastěji volenou variantou je ocel třídy B500B. Značení výztuže na povrchu tyče identifikuje její průměr a výrobní šarži, což usnadňuje kontrolu na stavbě. Pro běžné rodinné domy se nejvíce využívají profily 8, 10 a 12 mm, zatímco větší průměry nad 16 mm jsou určeny pro silně namáhané nosníky nebo základové pasy. Při montáži dbejte na to, aby vázání výztuže zajistilo stabilitu celého koše před betonáží. Častá chyba: podcenění tloušťky betonové krycí vrstvy, která musí odpovídat statickému návrhu a vlivu prostředí.

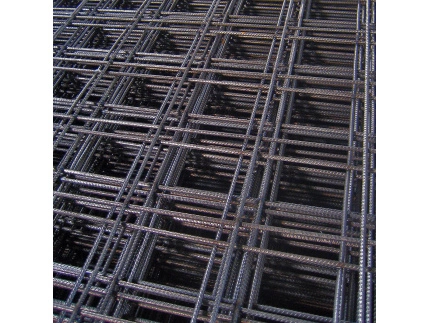

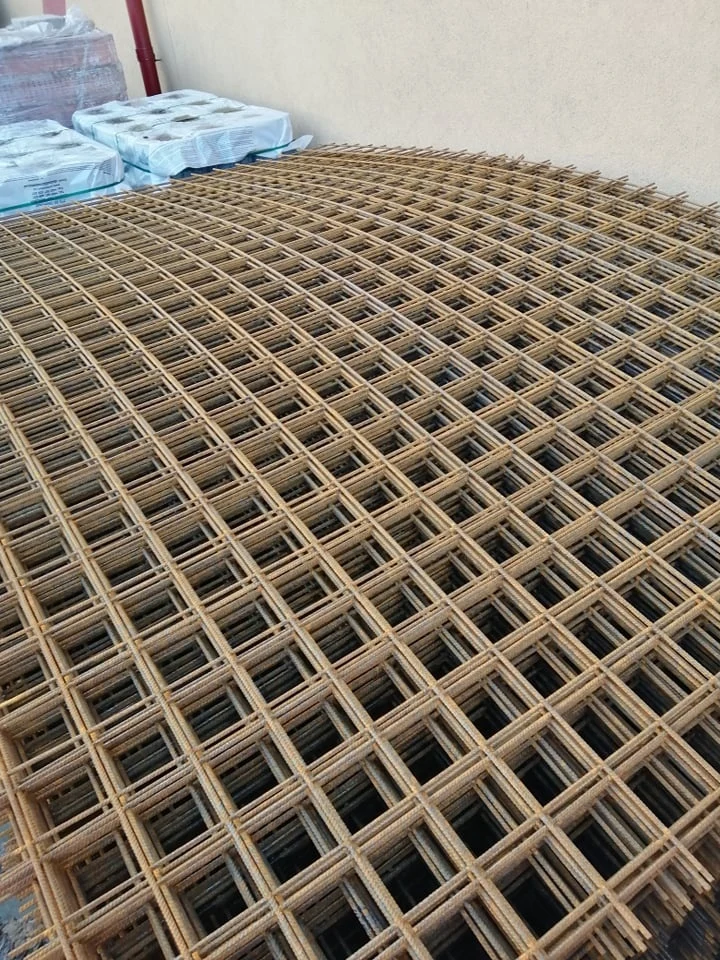

Typy a rozměry KARI sítí
KARI sítě představují efektivní typy výztuže pro plošné konstrukce, jako jsou základové desky nebo podlahy. Tyto sítě jsou tvořeny dráty o průměru 4 až 8 mm, které jsou v místech křížení vzájemně svařeny. Rozměry ok se standardně pohybují od 100×100 mm do 150×150 mm podle požadované tuhosti desky. Vlastnosti a typy výztuže používané v betonových konstrukcích vyžadují, aby bylo dodrženo minimální krytí výztuže betonem, obvykle v rozmezí 20 až 35 mm.
| Typ výztuže | Rozměr / Průměr | Typické použití |
|---|---|---|
| Tyčová výztuž | 6 – 32 mm | Základy, věnce, sloupy |
| KARI sítě | 4 – 8 mm | Základové desky, potěry |
| Oka KARI sítě | 100×100 – 150×150 mm | Plošná výztuž ploch |
Odborná rada: Výztuž B500A je vhodná pro méně náročné konstrukce, zatímco pro prvky namáhané střídavým zatížením volte vždy houževnatější ocel B500B. Pamatujte, že správné stykování výztuže přesahem musí odpovídat násobku průměru prutu, obvykle 40 až 50násobku. Výztuž se hodí pro konstrukce vyžadující zvýšenou pevnost v tahu, nikoliv však pro prvky vystavené přímému působení agresivních chemických látek bez odpovídající ochrany.
Další prvky výztuže a jejich funkce
Kromě podélných prutů tvoří základní typy betonářské výztuže také třmínky a prostorová rámová výztuž. Třmínky fungují jako uzavřené obdélníkové nebo čtvercové prvky, které fixují podélné pruty v přesné geometrické poloze a primárně přenášejí smykové napětí vznikající v nosnících a překladech. Rámová výztuž, známá jako armokoš, se využívá pro monolitické základy, sloupy a nosné průvlaky, kde výrazně zvyšuje tuhost konstrukce a zkracuje čas montáže na stavbě. Při návrhu vždy sledujte druhy betonářské výztuže a jejich charakteristiky, aby zvolená ocel, například B500A nebo B500B, plnila nosnou funkci přesně dle statického výpočtu.
Správná montáž a časté chyby

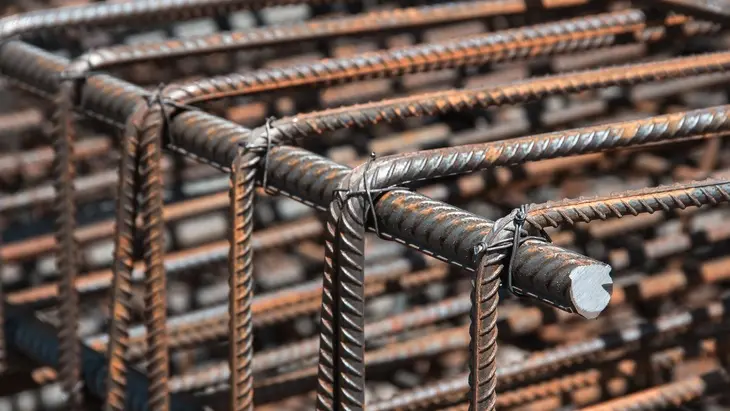

Při vázání výztuže vždy dodržujte minimální krytí výztuže betonem, které chrání ocel před korozí a zajišťuje její soudržnost s betonovou směsí. Koroze vzniká při kontaktu oceli s vlhkostí a kyslíkem, což vede ke zvětšení objemu oceli, vzniku tlaku v betonu a následnému odlamování krycí vrstvy.
| Typ výztuže | Typické použití | Hlavní charakteristika |
|---|---|---|
| Tyčová ocel B500B | Základy, věnce, nosníky | Průměry 6 až 32 mm |
| KARI sítě B500A | Desky, podkladní betony | Svařované plošné prvky |
| Třmínky | Sloupy, nosníky | Přenos smykového napětí |
| Rámová výztuž | Monolitické konstrukce | Prostorová tuhost |
Odborná rada: Častá chyba při montáži spočívá v nesprávném zakotvení třmínků nebo v kontaktu výztuže přímo se zeminou, což znemožňuje vytvoření ochranné vrstvy betonu. Vždy používejte distanční podložky pro zajištění správné polohy prutů.
Pro koho se rámová výztuž hodí vs pro koho NE: Rámová výztuž se ideálně hodí pro monolitické konstrukce vyžadující vysokou únosnost, jako jsou základové pasy nebo nosné průvlaky. Její aplikace je naopak nevhodná a neefektivní u tenkostěnných prvků, kde by prostorová konstrukce zbytečně zabírala místo a komplikovala betonáž.
Otázka: Jaké je základní značení výztuže?
Označení oceli začíná písmenem B pro betonářskou ocel, následuje číslo udávající mez kluzu v MPa (například 500) a poslední písmeno označuje třídu tažnosti (A, B nebo C). Například výztuž B500A představuje ocel s mezí kluzu 500 MPa a normální tažností vhodnou pro plošné konstrukce.
Otázka: Jaký je rozdíl mezi třídou tažnosti A a B?
Třída A (např. B500A) vykazuje normální tažnost a je určena primárně pro plošné konstrukce a KARI sítě. Třída B (např. B500B) disponuje vysokou tažností a je vhodná pro ohýbání, proto se nejčastěji používá jako tyčová výztuž v nosných konstrukcích.
Ochrana výztuže před korozí a správná montáž
Správná ochrana betonářské výztuže před vnějšími vlivy je zásadní pro dlouhou životnost stavby, protože koroze oceli nezvratně narušuje integritu konstrukce. Dodržení technologických postupů při montáži a správné uložení výztuže minimalizuje riziko degradace materiálu vlivem vlhkosti a chemických látek.
Minimální krytí betonu
Norma ČSN EN 1992-1-1 přesně definuje, kolik je krytí výztuže nutné dodržet v závislosti na třídě prostředí a typu konstrukce. Minimální krytí výztuže zajišťuje alkalické prostředí betonu, které pasivuje povrch oceli a brání vzniku rzi. Častá chyba: podcenění krytí u základových pásů, kde dochází k přímému kontaktu s vlhkou zeminou, což vede k rychlé oxidaci prutů a následnému odlupování krycí vrstvy betonu.
Prevence koroze výztuže
Pro zajištění trvanlivosti se používají distanční podložky, které spolehlivě zabraňují kontaktu výztuže se bedněním nebo zemí.
- Plastové nebo betonové distanční podložky zaručují rovnoměrnou tloušťku betonové vrstvy.
- Antikorozní nátěry se aplikují především u exponovaných konstrukcí v agresivním prostředí.
- Kvalitní vázání výztuže drátem zamezuje posunu prutů během betonáže.
Tento postup je vhodný pro běžné stavby s výztuží B500A, zatímco pro extrémně namáhané konstrukce doporučuji konzultaci s projektantem ohledně volby specifických druhů betonářské výztuže s vyšší odolností.
Speciální druhy výztuže: předpjatá a kompozitní
Kromě běžné betonářské výztuže existují speciální druhy výztuže, které díky svým unikátním vlastnostem zásadně rozšiřují možnosti moderního stavitelství. Tyto typy betonářské výztuže a jejich vlastnosti umožňují realizaci konstrukcí s extrémním rozpětím nebo vysokou chemickou odolností.
Předpjatá výztuž
Předpjatá výztuž využívá vysokopevnostní ocelové pruty nebo lana s mezí kluzu často přesahující 1500 MPa, která se napínají ještě před samotným zatížením betonového prvku. Tento proces vyvolá v konstrukci vnitřní tlaky, které efektivně eliminují tahové napětí vznikající při provozním zatížení. Předpjatá výztuž tak výrazně zvyšuje únosnost konstrukce u velkých mostních polí či stropních desek s rozpětím přesahujícím 10 metrů. Odborná rada: Častá chyba: instalace vyžaduje přesné dodržení technologického postupu napínání a následné injektáže kanálků, jinak hrozí ztráta předpětí a nestabilita betonového prvku.
Kompozitní výztuž
Kompozitní výztuž (GFRP – Glass Fiber Reinforced Polymer) je vyrobena z polymerních materiálů, nejčastěji na bázi skleněných nebo uhlíkových vláken spojených epoxidovou pryskyřicí. Její hlavní výhodou je naprostá odolnost proti korozi, nízká hmotnost (cca 1/4 hmotnosti oceli) a elektromagnetická neutralita. Tento druh výztuže se hodí pro betonové konstrukce v agresivním prostředí, jako jsou mostní římsy, opěrné zdi v blízkosti solí nebo základy v chemicky aktivních půdách. Naopak není vhodná pro běžné pozemní stavby, kde je výhodnější standardní výztuž B500A nebo B500B, a to kvůli odlišnému modulu pružnosti a obtížnějšímu tvarování za studena přímo na stavbě.
| Vlastnost | Předpjatá výztuž | Kompozitní výztuž |
|---|---|---|
| Hlavní materiál | Vysokopevnostní ocel | Skleněná/uhlíková vlákna |
| Odolnost proti korozi | Vyžaduje krytí/injektáž | Přirozeně vysoká |
| Hlavní využití | Mosty, dlouhé rozpony | Agresivní prostředí |
| Tvarování | Napínání v bednění | Výroba na míru |
Otázka: Jaké jsou základní charakteristiky předpjaté výztuže oproti běžné oceli?
Předpjatá výztuž pracuje na principu vnesení vnitřních sil do betonu, což umožňuje zmenšit průřez konstrukce a omezit vznik trhlin při zatížení. Na rozdíl od běžné betonářské výztuže B500B, která přebírá tah až po zatížení konstrukce, je předpjatá výztuž aktivním prvkem systému.
Otázka: Pro koho se hodí kompozitní výztuž a pro koho nikoliv?
Kompozitní výztuž je ideální volbou pro inženýrské stavby v chemicky agresivním prostředí, kde by běžná ocel podléhala rychlé korozi. Pro běžné rodinné domy a standardní monolitické konstrukce se však nehodí, protože její cena a odlišné mechanické chování při ohybu přinášejí zbytečné komplikace oproti ověřené oceli B500A.
Kontrola kvality a testování betonářské oceli
Zajištění bezpečnosti staveb vyžaduje přísnou kontrolu kvality výztuže při přejímce na stavbě. Testování betonářské oceli se zaměřuje na ověření mechanických vlastností, které definují druhy výztuže a jejich charakteristiky v reálných podmínkách. Klíčovými parametry jsou mez kluzu (f_yk) a tažnost, které určují chování materiálu při přetížení konstrukce. Podle normy ČSN 42 0139 se ocel dělí do tříd tažnosti A, B a C, přičemž třída B (např. B500B) představuje standard pro ohýbání v běžné stavební praxi.
Při kontrole se zaměřte na tyto postupy:
- Vizuální kontrola povrchu – pruty nesmí vykazovat trhliny, hloubkovou korozi nebo nadměrné odlupování okují, které by oslabily průřez oceli.
- Ověření značení výztuže – každý výrobní závod používá unikátní systém značení na žebírkách, který potvrzuje shodu s normou pro konkrétní třídu, například B500A pro plošné konstrukce.
- Zkouška tahem – laboratorní ověření meze kluzu (např. 500 MPa u oceli B500) a poměrného prodloužení, které potvrzuje deklarované parametry v dokumentaci.
Odborná rada: Častá chyba při kontrole spočívá v přehlížení identifikace hutního atestu. Vždy porovnejte číslo tavby na atestu se štítkem na svazku výztuže, jinak nelze zaručit vlastnosti materiálu v konstrukci. Pro rychlou orientaci v mechanických hodnotách využijte tabulky druhů betonářské výztuže a jejich parametry, které obsahují mezní hodnoty pro daný průměr prutu od 6 mm do 32 mm.
| Parametr | Hodnota |
|---|---|
| Modul pružnosti (E_s) | 200 GPa |
| Měrná hmotnost | 7850 kg/m³ |
| Tepelná roztažnost | 1,2 × 10⁻⁵ K⁻¹ |
Na co si dát pozor: Při stykování výztuže přesahem vždy dodržujte délku přesahu dle statického výpočtu, obvykle v násobcích průměru prutu (např. 40 až 60násobek průměru). Tato kontrola se hodí pro každého stavitele, který realizuje základy či věnce, zatímco pro drobné kutilské projekty bez nosných prvků je kritická spíše správná poloha výztuže pomocí distančních podložek. Minimální krytí výztuže musí být vždy dodrženo, aby se zabránilo korozi a následnému odlamování betonu vlivem zvětšujícího se objemu korodující oceli.
Časté dotazy k druhům výztuže a jejich charakteristikám
Otázka: Co je to betonářská výztuž a k čemu slouží?
Betonářská výztuž je ocelová výztuž s modulem pružnosti 200 GPa a hustotou 7850 kg/m³, která přenáší tahové síly v betonových konstrukcích.
Otázka: Jaké jsou základní druhy betonářské výztuže podle tažnosti?
Druhy výztuže se dělí na třídy A (B500A), B (B500B) a C (B500C) podle ČSN 42 0139, přičemž B představuje standard pro běžné stavby.
Otázka: Jaký je rozsah průměrů tyčové výztuže?
Tyčová výztuž se vyrábí v průměrech od 6 do 32 mm, přičemž nejčastěji volenou třídou je B500B.
Otázka: Co jsou KARI sítě a jaké mají rozměry drátu?
KARI sítě jsou svařované ocelové sítě tvořené dráty o průměru 4 až 8 mm s oky o rozměrech 100×100 až 150×150 mm.
Otázka: Jaká je funkce třmínků ve výztuži?
Třmínky fixují podélné pruty v armokoších a efektivně přenášejí smyková napětí, čímž brání roztržení betonového průřezu.
Otázka: Proč je důležité krytí výztuže betonem?
Minimální krytí výztuže zajišťuje ochranu oceli před vnějšími vlivy a chemickou korozí, což přímo ovlivňuje životnost konstrukce.
Otázka: Jaká je norma pro minimální krytí výztuže?
Norma stanovuje hodnoty krytí v rozmezí 20 až 50 mm v závislosti na třídě expozice prostředí a typu konstrukce.
Otázka: Jak se předchází korozi betonářské výztuže?
Korozi bráníte použitím distančních podložek pro přesné krytí, kvalitní betonovou směsí s nízkou propustností a správným vázáním výztuže.
Otázka: Co je předpjatá výztuž a jaké jsou její výhody?
Předpjatá výztuž je ocel vnášející do betonu vnitřní tlak, čímž zvyšuje únosnost konstrukce a umožňuje větší rozpětí, například u mostů.
Otázka: Jaké jsou výhody kompozitní výztuže?
Kompozitní výztuž na bázi polymerů je zcela odolná vůči korozi, což ji předurčuje pro použití v extrémně agresivním chemickém prostředí.
Otázka: Jak se kontroluje kvalita betonářské oceli?
Kvalitu prokazuje certifikát výrobce, který zahrnuje testy meze kluzu, meze pevnosti a třídy tažnosti dle platných norem.
Otázka: Jaké chyby se často dělají při montáži výztuže?
Častá chyba: nedostatečné krytí výztuže nebo vynechání distančních prvků, což vede k rychlé korozi oceli a degradaci betonu.
Otázka: Jaký je součinitel tepelné roztažnosti oceli?
Ocel vykazuje součinitel tepelné roztažnosti 1,2 × 10⁻⁵ K⁻¹, což zaručuje spolupůsobení s betonem při změnách teploty.
Otázka: Jaké jsou typické aplikace KARI sítí?
Sítě se standardně využívají v základových deskách, podkladních betonech a stěnových prvcích, kde není nutné prostorové ohýbání prutů.
Otázka: Jaké jsou výhody použití rámové výztuže (armokoše)?
Rámová výztuž výrazně zrychluje montáž na stavbě a zaručuje přesné dodržení geometrie nosných prvků, jako jsou trámy nebo sloupy.
Otázka: Co označuje číslo u označení oceli B500B?
Číslo 500 udává charakteristickou mez kluzu oceli v MPa, tedy 500 MPa, což je základní parametr pro návrh výztuže.
Otázka: Proč se nevyrábí třída tažnosti C v ČR?
Třída C se zvýšenou tažností je určena pro speciální seizmicky odolné konstrukce a v běžném tuzemském stavebnictví není standardně požadována.
Otázka: Jaké rozměry mají nejpoužívanější tyčové výztuže?
Nejčastěji se používají profily 6, 8, 10, 12, 16 a 20 mm v třídě B500B, které pokrývají většinu běžných projektů.
Odborná rada: Při výběru materiálu se vždy orientujte podle projektové dokumentace, kde je specifikováno přesné značení výztuže a její třída. Pro běžné rodinné domy se výztuž B500A nebo B500B hodí pro většinu základů, zatímco pro náročné nosné stropy je nutné přesné dodržení statického výpočtu.
