Jak je uspořádána větrací šachta v panelovém domě a jak funguje

Větrací šachta v panelovém domě představuje klíčovou součást větracího systému, která zajišťuje správný průtok vzduchu a odvod škodlivých pachů z bytů. Díky využití komínového efektu větrání umožňuje šachta efektivní výměnu vzduchu přes větrací mřížky umístěné v jednotlivých místnostech. Správné uspořádání a údržba této konstrukce výrazně ovlivňují kvalitu vnitřního ovzduší a komfort bydlení.

Uspořádání větrací šachty v panelovém domě

Větrací šachta v panelovém domě je vertikální vzduchotechnický kanál, který prochází všemi podlažími a slouží k odvodu vzduchu z jednotlivých bytů do společného systému. Pro osm bytů má typický průřez větrací šachty minimálně 0,3 m², což zajišťuje optimální průtok vzduchu a správnou funkci celého větracího systému panelového domu. Tento systém využívá komínový efekt větrání, kdy teplotní a tlakové rozdíly mezi vnitřním a venkovním prostředím vytvářejí podtlak, který nasává vydýchaný vzduch, pachy a vlhkost přes větrací mřížky v jednotlivých bytech.

Jak je uspořádána větrací šachta v panelovém domě, závisí na konstrukčním řešení budovy. Šachta bývá integrována do nenosných stěn nebo tvořena samostatnými větracími kanály vedle bytových jader. Pro správnou funkci vzduchotechniky je zásadní, aby větrací cesty nebyly přerušovány a průřez kanálů odpovídal normám – rozvodné kanály uvnitř domu mají minimální průřez 0,1 m², rychlost proudění vzduchu v kanálech by neměla překročit 1 m/s. Průtok vzduchu na jeden byt dosahuje přibližně 120 m³/h, což odpovídá průřezu cca 0,02 m² (2 dm²) na byt.

Pravidelná údržba větracích šachet je nezbytná, protože zanesení šachty výrazně snižuje průtok vzduchu a tím narušuje odvětrání koupelny v paneláku i dalších prostor. Doporučuje se mechanické čištění a desinfekce větracích šachet každé 3-5 let pomocí kartáčových strojů a odsávání nečistot. Nesprávná údržba nebo neodborné zásahy mohou vést k hromadění vlhkosti, tvorbě plísní a pronikání pachů mezi byty.

Úpravy nebo zásahy do větrací šachty v panelovém domě je možné provádět pouze s odborným projektem a se souhlasem společenství vlastníků. Neodborné zásahy mohou narušit centrální vzduchotechnický systém a snížit kvalitu vnitřního ovzduší v celém domě. Správná koordinace s technickou správou domu a pravidelný servis jsou klíčové pro udržení funkčnosti větracího systému.

Tip: Častou chybou je instalace nevhodných nebo zanesených větracích mřížek, které omezují průtok vzduchu a způsobují zpětný tah pachů. Pro koho se větrací šachta hodí – pro všechny panelové domy s centrálním větracím systémem, pro koho ne – pro objekty s individuálním nuceným větráním nebo rekuperací, kde jsou větrací cesty řešeny samostatně.

Technické parametry a průtok vzduchu ve větrací šachtě

Technické parametry větrací šachty v panelovém domě zásadně ovlivňují efektivitu větracího systému. Správné rozměry a rychlost proudění vzduchu jsou klíčové pro optimální odvětrání a minimalizaci hluku či závad.

Minimální průřez a jeho význam pro větrací šachtu

Pro osm bytů v panelovém domě je doporučený minimální průřez větracího kanálu 0,3 m². Tento rozměr zajišťuje dostatečný průtok vzduchu a umožňuje využití komínového efektu větrání, který podporuje přirozený tah vzduchu vzhůru šachtou. Nedostatečný průřez může způsobit zpětné proudění vzduchu a snížit účinnost větracího systému. Správné uspořádání větracích šachet panelové domy proto klade na průřez zásadní důraz.

Rychlost a průtok vzduchu ve větrací šachtě

Rychlost vzduchu ve větrací šachtě by neměla překročit 1 m/s, aby se minimalizoval hluk a turbulence vzduchu, které by mohly obtěžovat obyvatele. Maximální průtok vzduchu na jeden byt je přibližně 120 m³/h, což odpovídá efektivnímu odvětrání bez zbytečné spotřeby energie. Průtok vzduchu větrací šachta proto musí být navržen tak, aby respektoval tyto limity a zároveň zajistil dostatečné odvětrání koupelny panelák i dalších prostor.

• Minimální průřez větracího kanálu: 0,3 m² pro osm bytů
• Maximální rychlost vzduchu: 1 m/s
• Optimální průtok vzduchu na byt: cca 120 m³/h

Tip: Častou chybou je poddimenzování průřezu, což vede ke snížené efektivitě větrání a zvýšené hlučnosti větracího systému.

Montáž a konstrukce větracích mřížek v bytech

Větrací mřížka v panelovém domě je zásadní komponentou větracího systému panelový dům, která umožňuje průtok vzduchu větrací šachtou a zároveň zabraňuje zpětnému proudění nepříjemných pachů. Nejčastěji se používají plastové nebo kovové mřížky, přičemž každému materiálu odpovídají odlišné vlastnosti. Plastové mřížky mají výhodu v odolnosti proti korozi a nižší ceně, naopak kovové mřížky lépe odolávají mechanickému poškození a jsou vhodné do prostor s vyšší zátěží.

Větrací mřížka panelák často obsahuje zpětnou klapku, která reguluje směr proudění vzduchu a minimalizuje zpětný tah, zvláště při odvětrání koupelny panelák. Montáž větrací mřížky vyžaduje těsnost a pevné usazení, aby nedocházelo k únikům vzduchu mimo šachtu a aby se zachoval komínový efekt větrání, který pomáhá efektivně odvádět vzduch. Na co si dát pozor, je správné usazení zpětné klapky – nesprávná montáž může snížit průtok vzduchu větrací šachta a zhoršit odtah digestoře v paneláku přes větrací šachtu.

Pro správnou údržbu větracích šachet doporučuji pravidelně kontrolovat čistotu mřížek a zpětných klapek, protože zanesení snižuje účinnost větrání a může způsobit zápach z větracího systému. Upozornění: častá chyba je zanedbání údržby, která vede k omezení komínového efektu větrání a zvýšené vlhkosti v bytech.

• Větrací mřížky jsou plastové nebo kovové
• Zpětná klapka zabraňuje zpětnému proudění vzduchu
• Montáž vyžaduje těsnost a pevné usazení
• Údržba zahrnuje pravidelné čištění mřížek a klapek
• Nesprávná montáž snižuje průtok vzduchu a účinnost větrání

Jak probíhá odvětrání přes větrací šachtu v panelovém domě

Proudění vzduchu využívá komínový efekt větrání, kdy teplý vzduch stoupá vzhůru větrací šachtou a je nahrazován čerstvým vzduchem z venkovního prostředí přes větrací mřížky v bytech. Tento princip zajišťuje přirozené větrání bez potřeby mechanických ventilátorů, což je výhodné pro úsporu energie i snížení hluku.

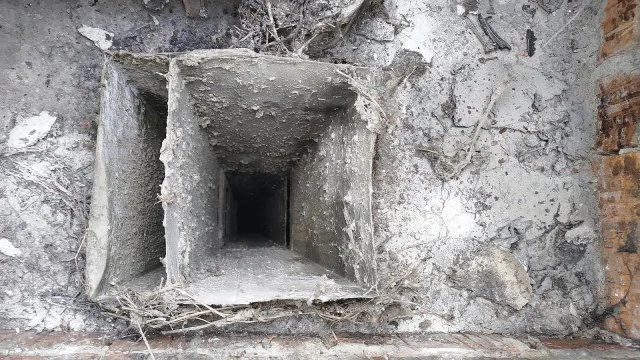

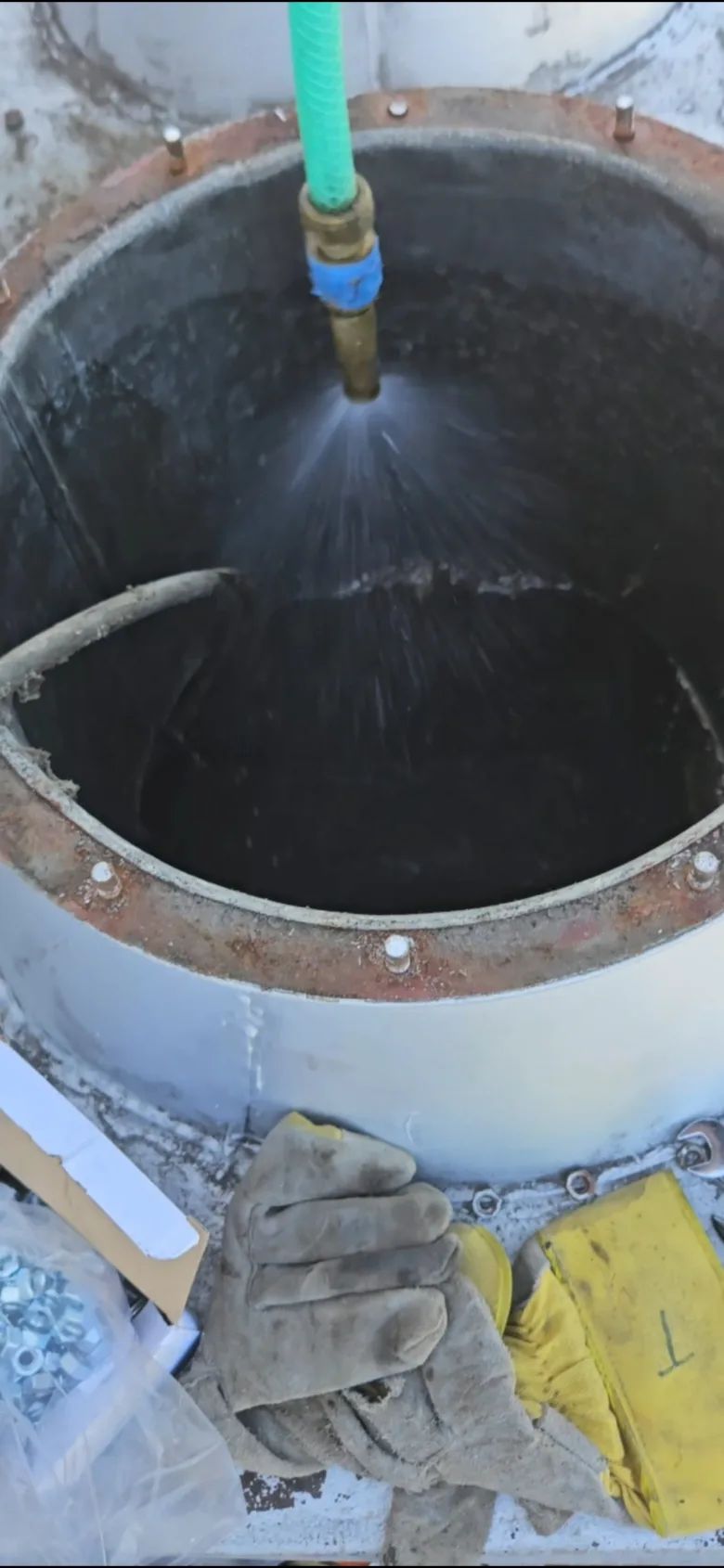

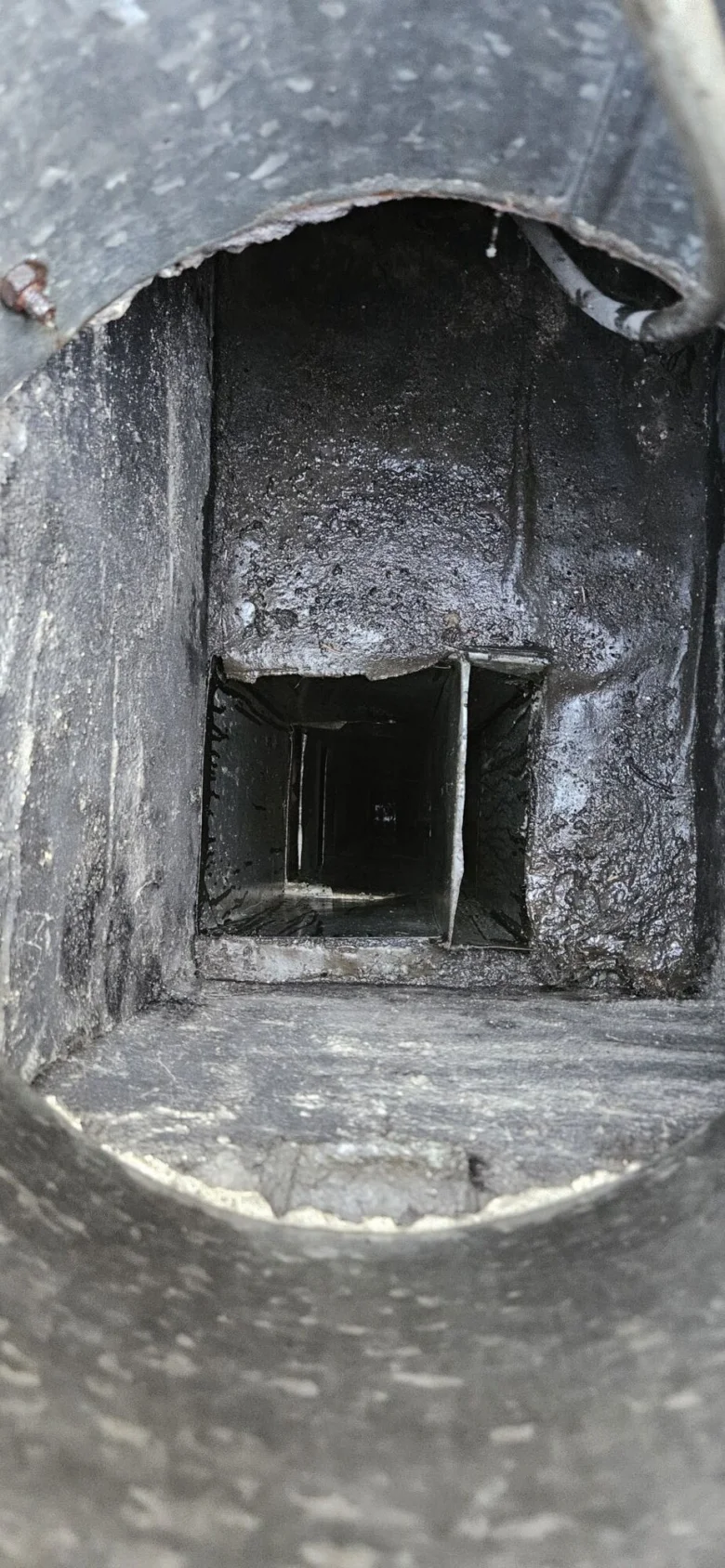

Údržba a čištění větrací šachty v panelovém domě

Údržba větrací šachty v panelovém domě je nezbytná pro zachování správného průtoku vzduchu a efektivního odvětrání koupelen, kuchyní i dalších prostor. Doporučený interval čištění větracích šachet je 3-5 let, během kterých se provádí mechanické čištění kartáčovými stroji s odsáváním nečistot. Tento postup odstraní usazeniny prachu, mastnoty a dalších nečistot ze stěn šachty, aniž by došlo k poškození konstrukce, a zároveň omezuje vznik nepříjemných pachů a kondenzace vlhkosti.

Součástí údržby je také pravidelná kontrola větracích mřížek v panelácích, které se často zanášejí prachem, hmyzem nebo zbytky molitanových filtrů. Nesprávná montáž nebo zanesení mřížek může omezit průtok vzduchu a narušit komínový efekt větrání. Častou chybou je zablokování průchodu vzduchu například nevhodně instalovanými filtry nebo mechanickým překrytím, což snižuje účinnost celého větracího systému a zvyšuje riziko vzniku plísní a zápachu.

Jak správně větrat v panelovém domě pomocí větrací šachty

Optimální větrání v panelovém domě spočívá v pravidelném a krátkodobém větrání okny, které podporuje komínový efekt a zajišťuje dostatečný průtok vzduchu větrací šachtou. Tento způsob větrání pomáhá odvádět vlhkost a pachy z bytů a předchází kondenzaci. Pro zajištění správné funkce větrání je důležité, aby větrací mřížky nebyly překryty a průchod vzduchu nebyl omezen. V zimních měsících se doporučuje regulovat větrání tak, aby přívod vzduchu byl veden co nejvýše u stropu, což snižuje tepelné ztráty a zároveň udržuje dostatečnou výměnu vzduchu.

Moderní technologie a ventilátory ve větracích šachtách panelových domů

Moderní technologie ve větracích šachtách panelových domů zvyšují efektivitu odvětrání a umožňují lepší regulaci průtoku vzduchu. Využívají se pasivní i aktivní prvky, které podporují komínový efekt větrání a zajišťují tichý chod i nízkou spotřebu energie.

Pasivní větrací mřížky na střeše panelového domu

Pasivní větrací mřížky na střeše paneláku umožňují přirozený průtok vzduchu bez motorového pohonu. Fungují na principu komínového efektu větrání, kdy teplý vzduch stoupá vzhůru a odvádí vzduch z bytů. Jsou tiché a vyžadují minimální údržbu, ale jejich účinnost závisí na venkovních podmínkách a správné údržbě větracích šachet.

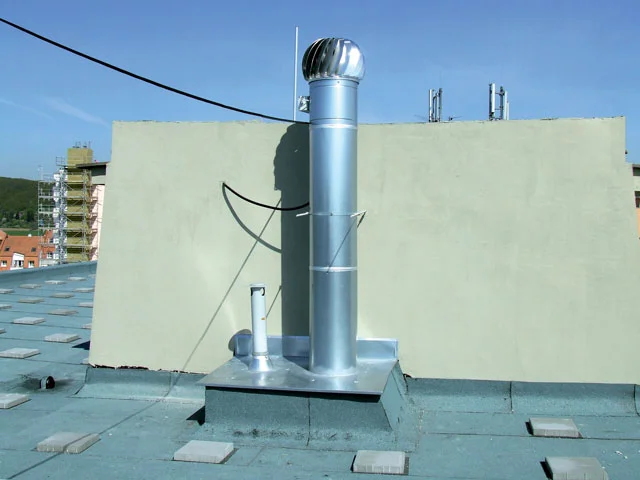

Tiché turbíny LOMANCO a jejich princip fungování

LOMANCO turbíny jsou mechanické ventilátory, které se otáčejí působením větru a zvyšují odvětrání přes větrací šachtu. Nevyžadují elektrickou energii, jsou bezúdržbové a tiché, což z nich činí spolehlivé zařízení pro panelové domy. Zlepšují větrací systém panelového domu zejména při slabém přirozeném tahu.

Hybridní ventilátory i-Drive: kombinace turbíny a motoru

Hybridní systém i-Drive spojuje turbínu s úsporným elektrickým ventilátorem, což umožňuje programovatelnou regulaci větrání podle aktuálních potřeb. Tento ventilátor pracuje tiše a zlepšuje odvětrání koupelny panelák i dalších prostor, přičemž snižuje energetické náklady. Nevýhodou může být vyšší pořizovací cena a potřeba pravidelné údržby elektrických komponentů.

Výhody a nevýhody jednotlivých systémů:

• Pasivní mřížky – nízké náklady, nulová spotřeba elektrické energie, závislost na venkovním počasí
• Turbíny LOMANCO – bezúdržbové, tiché, ale závislé na větru
• Hybridní ventilátory i-Drive – programovatelná regulace, tichý chod, vyšší pořizovací cena a nutnost údržby

Tyto moderní technologie výrazně zlepšují centrální větrací systém v panelovém domě a pomáhají efektivněji využívat větrací šachtu k odvětrání i při nízkém přirozeném tahu.

Funkce větrací šachty a vliv na kvalitu vzduchu v panelovém domě

Funkce větrací šachty v panelovém domě spočívá v efektivním odvodu vydýchaného vzduchu, pachů a vlhkosti z bytů, zejména z kuchyní, koupelen a toalet. Tento centrální vzduchotechnický systém využívá komínový efekt větrání, kdy rozdíl teplot a tlaků mezi interiérem a exteriérem vytváří podtlak, který nasává znečištěný vzduch do společné větrací šachty. Správná funkce větracího systému zabraňuje hromadění vlhkosti a pachů, čímž snižuje riziko tvorby plísní a zlepšuje kvalitu vzduchu v celém panelovém domě. Nesprávné větrání negativně ovlivňuje komfort i zdraví obyvatel a může vést k poškození konstrukce budovy.

Jak větrací šachta odvádí vzduch z bytů

Vzduch z bytů se odvádí přes společný vertikální kanál o minimálním průřezu 0,3 m² pro sloupec osmi bytů, který je součástí centrální vzduchotechniky panelového domu. Větrací mřížky v jednotlivých bytech umožňují nasávání vzduchu z místností do větrací šachty, přičemž rychlost proudění vzduchu v kanálech by neměla překročit 1 m/s. Tento přirozený tah zajišťuje odvětrání koupelen, kuchyní i dalších prostor bez potřeby mechanického ventilátoru. Průtok vzduchu na jeden byt dosahuje přibližně 120 m³/h, což odpovídá průřezu větracího otvoru cca 0,02 m².

Důsledky nesprávného větrání

Pokud větrací šachta nefunguje správně, dochází k nedostatečnému odvodu vlhkosti a pachů, což způsobuje jejich hromadění v bytech. Zvýšená vlhkost vytváří podmínky pro vznik plísní, které mohou poškodit stavební konstrukce a zhoršit kvalitu vnitřního vzduchu. Častou chybou je zakrytí větrací mřížky nebo zanesení filtrů, které omezují průtok vzduchu a narušují komínový efekt větrání. Pravidelná údržba větracích šachet, včetně mechanického čištění a desinfekce každé 3 až 5 roky, je nezbytná pro zachování správné funkce systému.

Tipy pro správné větrání

Pro optimální větrání se doporučuje provádět krátké, několikrát denně opakované větrání okny po dobu 5 až 10 minut. Přívod čerstvého vzduchu by měl být veden co nejvýše u stropu, kde je vzduch mírně chladnější, což podporuje lepší cirkulaci a posiluje komínový efekt větrání. Je rovněž důležité zajistit, aby větrací mřížka v paneláku nebyla zakrytá a průtok vzduchu větrací šachtou nebyl omezen filtry nebo mechanickými překážkami. Tento přístup pomáhá efektivně odvádět pachy a vlhkost, čímž se zlepšuje vnitřní mikroklima a snižuje riziko vzniku plísní.

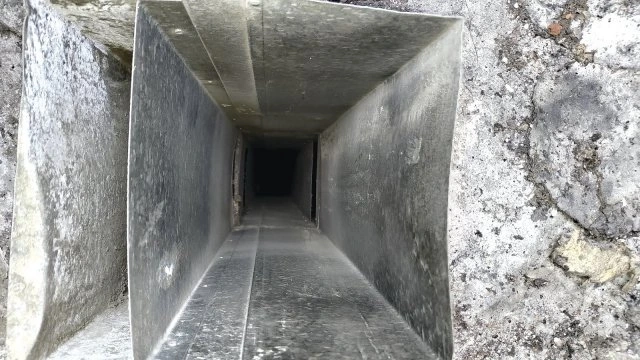

Materiály a konstrukční řešení větracích šachet

Větrací šachta v panelovém domě je zpravidla vyrobena z betonu nebo oceli, což zajišťuje stabilitu a dlouhou životnost konstrukce. Betonová šachta nabízí vysokou pevnost a odolnost vůči vlhkosti, zatímco ocelová šachta usnadňuje montáž a umožňuje snadnější předělávky při modernizaci větracího systému. Pro zlepšení průtoku vzduchu větrací šachta často obsahuje hladké vnitřní stěny a plastové vložky, které snižují tření vzduchu a minimalizují usazování nečistot.

Konstrukce větracích šachet v panelových domech také zahrnuje připojení větracích mřížek v jednotlivých bytech, což podporuje správné odvětrání koupelny paneláků a ostatních prostor. Komínový efekt větrání je klíčový pro efektivní cirkulaci vzduchu skrz větrací systém panelového domu. Pravidelná údržba větracích šachet prodlužuje jejich funkčnost a zabraňuje problémům s průtokem vzduchu.

Modernizace větracích šachet a vliv na energetiku budovy

Modernizace větracích šachet v panelových domech výrazně snižuje energetickou náročnost budovy, často o více než 20 %. Klíčovým prvkem je rekuperace tepla, která využívá odpadní vzduch k předehřátí čerstvého vzduchu přiváděného do interiéru. Tento proces nejenže snižuje ztráty tepla, ale také zlepšuje kvalitu vzduchu a hygienické podmínky bytu. Hybridní systémy větrání kombinují přirozený komínový efekt větrání s mechanickou regulací průtoku vzduchu, čímž umožňují přesné nastavení větrání podle aktuálních potřeb a zároveň šetří energii.

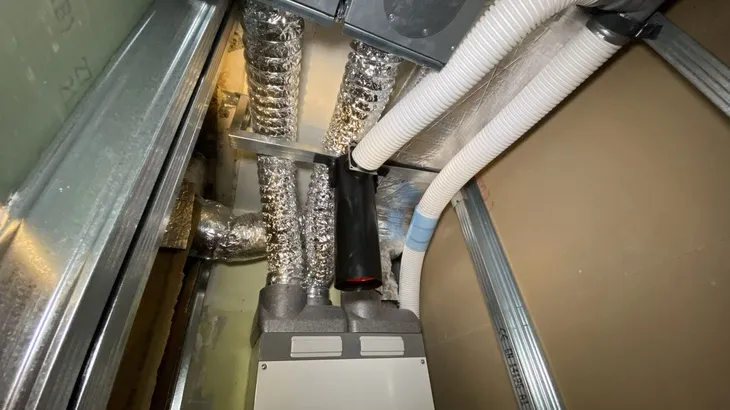

Jak funguje rekuperace v rodinném domě a jak zlepšit větrání v paneláku

Rekuperační jednotky zabudované do větracích šachet efektivně obnovují teplo z odváděného vzduchu a snižují potřebu vytápění. V panelových domech lze díky modernizaci větracího systému snížit spotřebu energie a zlepšit odvětrání koupelny panelák i dalších místností. Pravidelná údržba větracích šachet a větracích mřížek je nezbytná pro zachování správného průtoku vzduchu a funkčnosti systému. Doporučuji využít moderní technologie k optimalizaci větrání a snížení energetických nákladů, zejména v panelových domech s původními větracími systémy.

Časté dotazy

Jak dlouho by měla trvat pravidelná údržba větrací šachty?

Pravidelné čištění větracích šachet se doporučuje provádět každých 3-5 let, aby se zabránilo zanášení a snížení účinnosti větrání.

Jaký je minimální průřez větracího kanálu pro osm bytů v panelovém domě?

Minimální průřez společného větracího kanálu by měl být alespoň 0,3 m², aby zajistil dostatečný průtok vzduchu.

Jak funguje komínový efekt ve větrací šachtě?

Komínový efekt vzniká rozdílem teplot a tlaků mezi vnitřním a venkovním prostředím, který způsobuje přirozený tah vzduchu ve větrací šachtě.

Jaká je maximální rychlost vzduchu ve větrací šachtě?

Rychlost vzduchu by neměla překročit 1 m/s, aby nedocházelo k nadměrnému hluku a ztrátám účinnosti.

Jaké materiály se používají pro konstrukci větracích šachet v panelových domech?

Větrací šachty jsou nejčastěji z betonu a oceli, přičemž modernizace využívají plastové vložky pro lepší průtok a údržbu.

Jaké jsou výhody hybridních ventilátorů ve větrací šachtě?

Hybridní ventilátory kombinují tichý provoz turbíny s možností programovatelné regulace výkonu, což zlepšuje větrání a snižuje provozní náklady.

Co způsobuje, když se pára v koupelně drží déle než 20 minut?

Pokud se pára drží déle než 20 minut, značí to nedostatečný odtah vzduchu větrací šachtou, což může vést k vlhkosti a plísním.

Jaká je funkce zpětné klapky ve větrací mřížce?

Zpětná klapka zabraňuje zpětnému proudění vzduchu, pronikání pachů a kouře do bytu, čímž zvyšuje komfort a hygienu větrání.

Jak modernizace větracích šachet ovlivňuje energetickou náročnost budovy?

Modernizace s rekuperací tepla může snížit energetickou náročnost budovy o více než 20 % a současně zlepšit kvalitu vnitřního vzduchu.

Jak správně větrat v panelovém domě, aby se minimalizovaly tepelné ztráty?

Doporučuje se krátké a časté větrání okny několikrát denně a přívod vzduchu co nejvýše u stropu, vzduch by měl být mírně chladnější než v místnosti.

Jak probíhá centrální odsávání vzduchu ve větrací šachtě panelového domu?

Centrální odsávání využívá jeden výkonný ventilátor na střeše, který nasává vzduch z jednotlivých bytů přes větrací šachtu, čímž zajišťuje jednotný odvod vzduchu s průtokem kolem 30-50 m³/h na byt.

Jak jsou v panelovém domě rozmístěny větrací mřížky pro optimální cirkulaci vzduchu?

Větrací mřížky jsou obvykle umístěny v koupelnách a kuchyních, ve výšce přibližně 2,2 metru, aby zajistily efektivní odvod vlhkého vzduchu a průtok vzduchu kolem 15-20 m³/h na místnost.

Jaký je princip přirozeného větrání ve větrací šachtě panelového domu?

Přirozené větrání funguje na principu rozdílu teplot a tlaku vzduchu, kdy teplejší vzduch stoupá větrací šachtou ven, čímž vzniká komínový efekt s rychlostí vzduchu okolo 0,5-1 m/s.

Jak se provádí diagnostika účinnosti větracího systému v panelovém domě?

Diagnostika zahrnuje měření průtoku vzduchu pomocí anemometru a kontrolu těsnosti větracích kanálů, přičemž průtok by měl odpovídat normě 25-50 m³/h na byt.

Jak se odvětrává digestoř v panelovém domě a jaký má vliv na větrací šachtu?

Digestoř se obvykle napojuje na samostatný odtahový kanál nebo přes filtr s průtokem 100-150 m³/h, aby se zabránilo přetížení větrací šachty a zpětnému proudění vzduchu.
