Střešní vikýř významně zvětšuje obytný prostor podkroví a zároveň ovlivňuje celkový vzhled domu. Správný návrh a přesné vykreslení pultového vikýře vyžaduje znalost skladby vikýře i konstrukčních detailů, které ovlivňují nejen estetiku, ale i cenu stavby. Podrobný postup krok za krokem pomůže zvládnout každý detail od konceptu po finální vizualizaci.
💡 Klíčové informace
- Šířka vikýře by měla odpovídat rozteči krokví, což je zásadní pro stabilitu konstrukce.
- Délka střechy zadávaná v návrhových aplikacích se pohybuje v rozmezí 4 až 16 metrů.
- Kostru vikýře tvoří dva hranolové sloupky spojeny vodorovným překladem, které jsou připevněny k střešním krokvím.
- Pro lepší estetiku a pevnost jsou spoje vikýře nejčastěji čepované a zajištěné dřevěnými kolíky.
- Digitální návrh vikýře umožňuje využití fotografií a 2D výkresů s možností automatické detekce sklonu střechy a dalších parametrů.
Jak správně změřit a připravit plochu pro vikýř
Přesné změření rozteče krokví a pečlivá příprava plochy střechy jsou základem správného návrhu střešního vikýře. Vikýř by měl mít šířku odpovídající rozestupu krokví, což zajišťuje pevnou konstrukci a umožňuje správné napojení na střešní plášť. Při odstranění střešní krytiny je nezbytné ponechat rezervu kolem plánovaného vikýře, aby se předešlo poškození sousedních částí střechy a usnadnila montáž.
Jak přesně změřit rozteč krokví pro vikýř
Pro návrh střešního vikýře je klíčové přesně změřit rozteč krokví, která se obvykle pohybuje mezi 60 a 90 cm. Měření doporučuji provádět s přesností do ±2 cm, protože vikýř musí přesně zapadnout mezi krokve a zajistit tak pevnou konstrukci. Nejčastější chybou při měření je ignorování skutečného rozměru krokví v místě plánovaného vikýře, což může vést k nepřesnostem. Proto je vhodné použít svinovací metr nebo laserové měřidlo a měřit v několika bodech, aby se ověřila konzistence roztečí. Správné měření je prvním krokem k bezproblémovému návrhu střešního vikýře.
Odstranění střešní krytiny a příprava plochy
Před samotnou stavbou vikýře je nezbytné odstranit střešní krytinu v místě plánovaného vikýře včetně rezervy 10 až 15 cm po obvodu. Tato rezerva umožňuje snadné napojení nové krytiny a zateplení vikýře v detailu. Při odstraňování krytiny je třeba postupovat opatrně, aby nedošlo k poškození okolních částí střechy, což by mohlo zvýšit náklady na opravu. Doporučuji si připravit pracovní plochu s dostatečným přístupem a použít vhodné nástroje pro odklopení nebo sejmutí střešní krytiny. Přesná příprava plochy výrazně usnadní následnou konstrukci a zateplení vikýře.
Jak správně vytyčit rozměry vikýře na střeše
Po odstranění krytiny je třeba přesně vytyčit rozměry vikýře přímo na střešní ploše. Šířka vikýře by měla odpovídat rozteči krokví, aby konstrukce seděla bez mezer. Délka vikýře se obvykle pohybuje mezi 1,5 až 3 metry a závisí na požadavcích na vnitřní prostor a celkový design. Pro vytyčení použijte vodováhu a provázek, které zajistí přesné úhly a rovné linie. Následujte tento postup:
- Vyznačení šířky – zakreslete šířku vikýře odpovídající rozteči krokví.
- Vyznačení délky – určete délku vikýře podle požadovaného rozměru.
- Kontrola rovinnosti – pomocí vodováhy ověřte, že obrys je vodorovný a pravoúhlý.
- Fixace vytyčení – dočasně připevněte provázek nebo značky pro snadnou orientaci při stavbě.
Tip: Při vytyčování zohledněte skladbu vikýře a pultový vikýř konstrukce, aby byla připravená plocha vhodná pro následné zateplení a detaily řešení střechy.
Krok za krokem konstrukce rámu vikýře
Konstrukce rámu pultového vikýře tvoří základ jeho stability a funkčnosti. Tento praktický návod na konstrukci pultového vikýře krok za krokem popisuje přesný postup od přípravy hranolových sloupků až po montáž krokviček a osazení pozedniček. Správné spojení jednotlivých prvků výrazně ovlivňuje pevnost celé skladby vikýře a následné možnosti zateplení vikýře detailně promyšlené.
Hranolové sloupky představují nosnou část rámu vikýře. Spojují se pevně vodorovným překladem, který zajišťuje požadovanou tuhost konstrukce. Spoje mezi hranoly se provádějí čepováním, tedy vyfrézováním otvorů přesně na míru, které se poté fixují dřevěnými kolíky. Tento tradiční způsob spojení poskytuje optimální pevnost bez použití kovových spojovacích prvků, což zvyšuje trvanlivost a odolnost proti vlhkosti.
Po sestavení rámu se na jeho horní část osazují pozedničky, které přenášejí zatížení z krokví do sloupků. Krokvičky se poté připevňují přímo na pozedničky a rám vikýře tak získává finální tvar. Přesný návrh skladby vikýře zahrnuje i správný sklon vikýře, což ovlivňuje odvod vody a celkovou estetiku stavby.
Praktický návod na konstrukci pultového vikýře krok za krokem
- Výběr a příprava hranolových sloupků – použijte kvalitní dřevo o průřezu minimálně 80×120 mm, ošetřené proti hnilobě a škůdcům
- Vyfrézování čepů – na koncích sloupků a překladu vyrobte čepované spoje podle přesných rozměrů projektu
- Spojení hranolů vodorovným překladem – nasuňte čepy do vyfrézovaných otvorů a zajistěte dřevěnými kolíky pro pevnost spoje
- Montáž rámu na místo – upevněte sestavený rám do výřezu střechy, zkontrolujte svislost a vodorovnost konstrukce
- Osazení pozedniček – položte a připevněte pozedničky na horní část rámu, aby sloužily jako podklad pro krokvičky
- Připevnění krokviček – upevněte krokvičky k pozedničkám v požadovaném rozestupu, dle návrhu střechy a vikýře
- Kontrola spojů a pevnosti – ověřte všechny čepované spoje a upevnění kolíky, aby konstrukce byla stabilní a pevná
Podle autoritativního zdroje eAgri.cz je právě použití čepovaných spojů spolu s dřevěnými kolíky optimální metodou pro konstrukci vikýře z hlediska pevnosti i trvanlivosti. Tento postup se hodí zejména pro pultový vikýř konstrukce, kde je potřeba zajistit přímé a pevné napojení sloupků a překladu.
Tip: Častá chyba při stavbě vikýře spočívá v nedostatečném zajištění čepovaných spojů, kdy jsou kolíky příliš tenké nebo chybí úplně. To může vést k uvolnění rámu a následnému poškození celé střechy.
Návrh a vykreslení střešního vikýře od návrhu po realizaci by měl zahrnovat i detailní plán skladby vikýře, aby bylo možné přesně spočítat materiálové nároky a odhadnout stavba vikýře cena. Správná konstrukce rámu umožňuje efektivní provedení zateplení vikýře detail, což přispívá k energetické úspornosti budovy.
V závěru lze říci, že postup při návrhu a stavbě střešního vikýře začíná právě u rámu. Tento krok za krokem design a vizualizace střešního vikýře je nutné provést s důrazem na technické detaily, což výrazně usnadní následné fáze stavby a zajistí dlouhodobou funkčnost vikýře.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

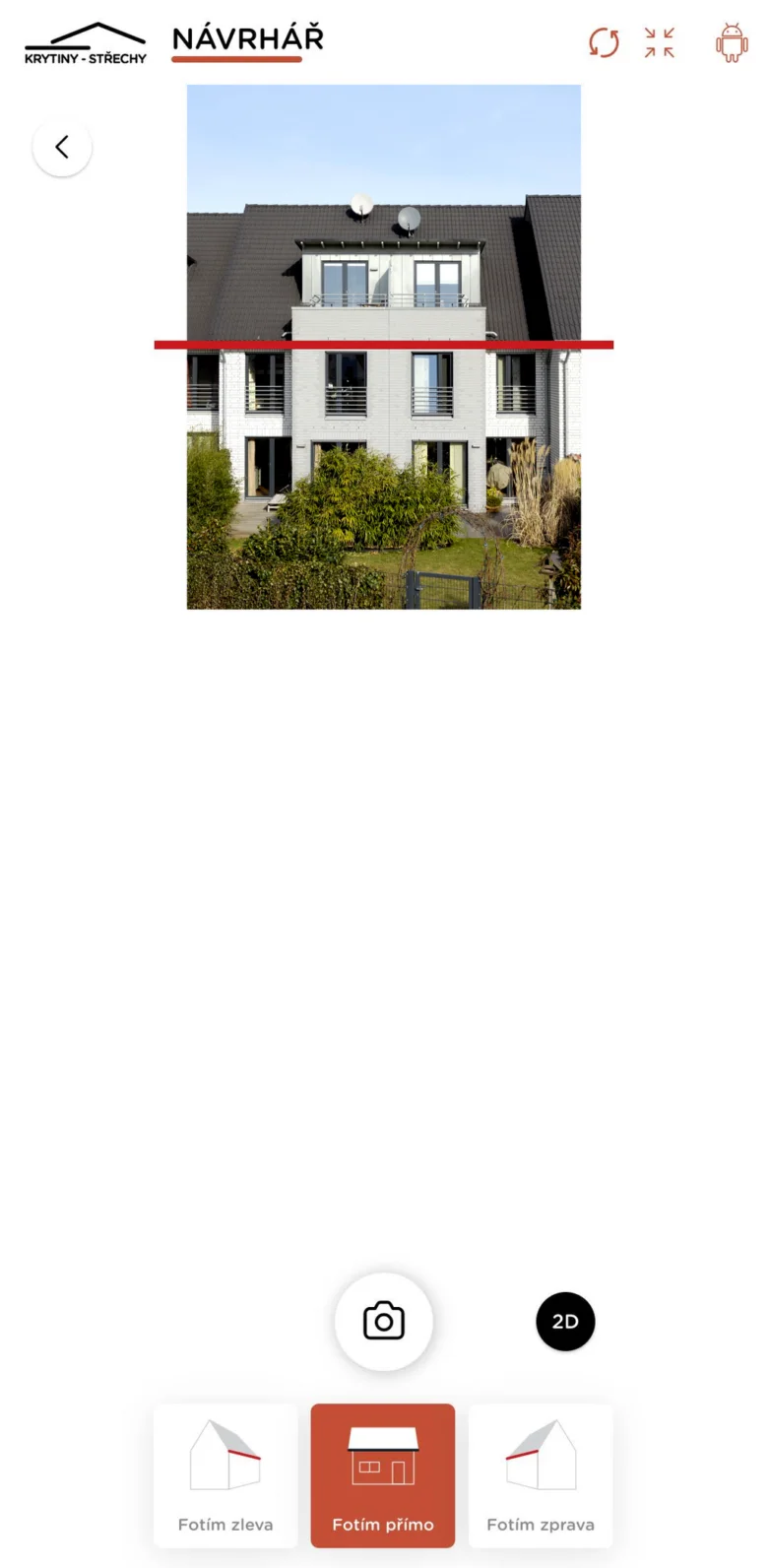

Použití digitálních nástrojů pro návrh a vykreslení vikýře
Digitální nástroje výrazně zjednodušují návrh i vykreslení střešního vikýře a přinášejí přesnost i komfort práce s detaily, jako je sklon střechy, délka střechy nebo skladba vikýře. Moderní aplikace umožňují zadat délku střechy v rozmezí 4 až 16 metrů, což pokrývá běžné rozměry rodinných domů i menších staveb. Díky integraci umělé inteligence lze automaticky detekovat sklon střechy a další parametry, což výrazně zrychluje a zpřesňuje celý proces návrhu včetně detailů pultového vikýře a jeho zateplení. Součástí je i možnost upravit materiály a konstrukční prvky, a výsledný návrh exportovat ve vysokém rozlišení vhodném pro další realizaci.
Zadání rozměrů a fotografování
Při návrhu vikýře je nezbytné přesně zadat délku střechy, kterou digitální nástroje umožňují definovat horizontálně v rozmezí 4 až 16 metrů. Tento parametr představuje vzdušnou délku okraje střechy, kde je umístěn vodorovný okap, a je klíčový pro správné umístění vikýře a výpočet potřebných materiálů. Pro zvýšení přesnosti slouží nahrání fotografií střechy z různých úhlů, přičemž nejlepší je snímek pořízený kolmo ke střeše. Software díky tomu zachytí skutečné proporce a umožní přesné vykreslení pultového vikýře včetně detailů konstrukce a zateplení. Fotodokumentace tak významně usnadňuje sestavení návrhu odpovídajícího reálnému stavu střechy.
Automatická detekce a úpravy
Umělá inteligence v moderních aplikacích automaticky detekuje sklon střechy přímo z nahraných fotografií nebo 3D modelů, což eliminuje potřebu manuálního měření a minimalizuje chyby. Uživatel má možnost sklon střechy upravit přes dva posuvníky, což je zásadní například při návrhu pultového vikýře, kde správný sklon ovlivňuje efektivní odvod dešťové vody a estetiku stavby. Detekce zahrnuje i další parametry skladby vikýře, například tloušťku izolace a konstrukční vrstvy, což umožňuje detailní plánování materiálů a přesné vykreslení všech konstrukčních prvků. Tato funkce zvyšuje kvalitu návrhu a snižuje riziko konstrukčních chyb.
Export a sdílení návrhu
Digitální nástroje umožňují exportovat hotový návrh střešního vikýře ve vysokém rozlišení, vhodném pro tisk i digitální prezentaci. Formáty exportu podporují konzultace s architekty, projektanty nebo realizačními firmami a zajišťují, že všechny detaily skladby vikýře a konstrukce pultového vikýře jsou zachovány. Sdílení návrhu probíhá přes e-mail nebo generování odkazu, což usnadňuje rychlé předání bez nutnosti přenášet velké soubory. Doporučuje se používat počítač pro zobrazení návrhu, protože mobilní verze často nabízí nižší kvalitu obrazu. Při změně materiálů zůstávají zachovány rozměry střechy, délka okapové hrany a umístění doplňků, což usnadňuje porovnání různých variant návrhu.
Praktické tipy pro používání digitálních nástrojů:
- Používejte fotografie střechy s rozlišením minimálně 3000 × 2000 pixelů pro přesnou automatickou detekci sklonu a délky střechy.
- Úprava sklonu by měla respektovat minimální hodnoty doporučené pro konkrétní typ střešní krytiny a vikýře, například pultový vikýř vyžaduje sklon nejméně 10° pro správný odvod vody.
- Při exportu nastavte rozlišení minimálně 300 dpi, aby byly zachovány všechny detaily skladby vikýře a konstrukce.
Pro koho jsou digitální nástroje vhodné:
Jsou ideální pro projektanty, architekty a zkušené kutily, kteří disponují základními znalostmi stavebních principů a chtějí rychle a přesně naplánovat vikýř včetně detailního vykreslení a zateplení. Naopak pro úplné začátečníky bez stavebních znalostí může být ovládání některých funkcí složitější a vyžadovat odborný dohled, aby nedošlo k chybám v návrhu.
Digitální nástroje tak představují efektivní a přesnou metodu, jak krok za krokem navrhnout a vykreslit střešní vikýř od zadání délky střechy, přes automatickou detekci sklonu až po finální export a sdílení kompletního projektu.
Výběr materiálů a střešní krytiny pro vikýř
Při návrhu střešního vikýře je zásadní správný výběr střešní krytiny, která ovlivňuje nejen estetiku, ale i funkčnost a životnost celé konstrukce. Střešní krytina musí odpovídat sklonu vikýře a být kompatibilní se skladbou vikýře i jeho konstrukcí, například u pultového vikýře je potřeba brát v potaz specifický detail zateplení vikýře. Výběr materiálů pro vikýř proto vyžaduje znalost základních parametrů jednotlivých krytin, jako jsou životnost, hmotnost a minimální sklon, který krytina vyžaduje.
Mezi nejčastější typy střešních krytin vhodných pro vikýře patří pálené krytiny, betonové krytiny a plechové krytiny. Pálené krytiny vynikají dlouhou životností, která může dosahovat až 100 let, a nabízejí tradiční vzhled. Jejich hmotnost se pohybuje kolem 45-60 kg/m², což vyžaduje pevnou konstrukci vikýře. Minimální sklon pro pálené krytiny je obvykle 22°, což je důležitý parametr pro správný odvod vody a zabránění zatékání.
Betonové krytiny mají životnost kolem 30-50 let a jsou o něco těžší než pálené, s hmotností 50-70 kg/m². Nabízejí širokou škálu barev a povrchových úprav. Minimální sklon u betonových krytin bývá podobný jako u pálených, tedy kolem 22°. Při návrhu střešního vikýře je tedy třeba zohlednit nosnost konstrukce, zejména u pultového vikýře, kde může být zatížení větší na jednom okraji.
Lehké plechové krytiny se vyznačují nízkou hmotností (5-10 kg/m²) a životností 30-60 let v závislosti na typu povrchové úpravy. Minimální sklon plechových krytin může být již od 7°, což umožňuje větší flexibilitu při návrhu střešního vikýře. Plechové krytiny jsou vhodné zejména při rekonstrukcích, kde je omezená nosnost stávající konstrukce, nebo tam, kde je třeba udržet nízké zatížení.
Tabulka přehledu parametrů střešních krytin vhodných pro vikýře:
| Typ krytiny | Životnost (roky) | Hmotnost (kg/m²) | Minimální sklon (°) |
|---|---|---|---|
| Pálené krytiny | 80-100 | 45-60 | 22 |
| Betonové krytiny | 30-50 | 50-70 | 22 |
| Plechové krytiny | 30-60 | 5-10 | 7 |
Tip: Při návrhu střešního vikýře je třeba zohlednit také detaily zateplení vikýře, které ovlivňují skladbu vikýře a celkovou konstrukci. Nesprávně zvolená krytina nebo nedostatečné zateplení může vést k tepelným ztrátám či kondenzaci vlhkosti.
Střešní vikýř – jak navrhnout a provést jeho zateplení, závisí na typu zvolené krytiny a konstrukci vikýře. Výběr materiálů pro vikýř by měl vždy respektovat stavební normy a doporučení výrobce krytiny. Pro koho se pálené či betonové krytiny hodí, jsou majitelé novostaveb či rekonstrukcí s dostatečnou nosností krovu, zatímco lehké plechové krytiny jsou vhodné pro rekonstrukce s omezenou nosností nebo pultové vikýře s nízkým sklonem.
Cena stavby vikýře bývá ovlivněna nejen složitostí konstrukce, ale i zvolenou střešní krytinou. Vyšší hmotnost pálených či betonových krytin vyžaduje pevnější nosnou konstrukci, což zvyšuje náklady. Proto je při návrhu střešního vikýře třeba vyvážit estetiku, funkčnost a rozpočet.
Zabednění a zateplení vikýře
Zabednění a zateplení vikýře představují klíčový krok pro dosažení kvalitní tepelné izolace a ochrany před vlhkostí. Správně navržená skladba vikýře kombinuje vhodné materiály a pečlivé zpracování detailů, které zajistí dlouhodobou funkčnost a komfort v podkrovních prostorách. Zabednění bočních ploch vikýře významně zlepšuje tepelnou izolaci a zároveň minimalizuje riziko tepelných mostů, které jsou častou příčinou kondenzace a vzniku plísní.
Pro zabednění vikýře se nejčastěji používají tuhé izolační desky z polystyrenu (EPS) nebo minerální vlny, jež mají dostatečnou pevnost a nízkou nasákavost. Minerální vlna navíc přispívá k akustické izolaci. Doporučuji použít desky s tloušťkou minimálně 150 mm pro splnění současných požadavků na tepelný odpor. Pod izolaci je vhodné umístit parozábranu, která zabrání pronikání vodních par z interiéru do konstrukce vikýře.
Vodotěsné provedení spoje vikýře se střechou je zásadní pro ochranu konstrukce před průnikem vody a sněhu. Spoj se zpravidla řeší oplechováním, které musí být pevně připevněno a správně utěsněno. Pro zajištění dlouhodobé funkčnosti se používají speciální gumové nebo asfaltové pásy, které umožňují dilataci bez praskání spoje. Častá chyba při stavbě vikýře je nedostatečné utěsnění spoje, což vede k zatékání a následnému poškození izolace i dřevěných částí konstrukce.
Jak navrhnout skladbu a konstrukci vikýře s ohledem na zateplení
Při návrhu skladby vikýře je třeba klást důraz na jednotlivé vrstvy:
- Nosná konstrukce vikýře – zpravidla dřevěný rám s pevností odpovídající typu pultového vikýře konstrukce
- Parozábrana – umístěná z vnitřní strany pro zabránění pronikání vlhkosti do izolace
- Tepelná izolace – minerální vlna nebo polystyren s tloušťkou 150-200 mm
- Větrací mezera – mezi izolací a vnějším krytem střechy, obvykle 30-50 mm pro odvod vlhkosti
- Vnější opláštění a oplechování – zajišťující vodotěsnost a estetický vzhled vikýře
Tip: Pro zateplení vikýře detail zabednění řešte s ohledem na typ střešní krytiny a místní klimatické podmínky. Dodržení správného sklonu vikýře minimalizuje zatékání a usnadňuje odvod vody.
Stavba vikýře cena se odvíjí mimo jiné od zvolených materiálů a náročnosti vodotěsného provedení spoje. Vyšší investice do kvalitních izolačních materiálů snižuje riziko dalších oprav a ztrát tepla. Pultový vikýř detail a pečlivé provedení spojů mají zásadní vliv na celkovou životnost a energetickou úspornost střechy.
V souhrnu platí, že správné zabednění a tepelná izolace vikýře vyžadují detailní plánování a použití ověřených materiálů. Dodržení uvedených zásad zajistí komfortní a zdravé prostředí pod střechou bez rizika vlhkostních problémů.
Statické výpočty a zatížení vikýře
Statické výpočty a zatížení vikýře tvoří základ bezpečného návrhu a realizace jakéhokoliv střešního vikýře, včetně pultového vikýře. Správný výpočet zohledňuje vlivy zatížení sněhem a větrem, které přímo ovlivňují statiku vikýře a tím i jeho konstrukční stabilitu. V této sekci se seznámíte s klíčovými principy a postupy, jak navrhnout a vykreslit vikýř tak, aby konstrukce odolala vnějším tlakům a zajistila dlouhodobou pevnost.
Základní principy statiky vikýře
Statika vikýře zahrnuje analýzu sil, které na konstrukci působí. Vikýř jako součást střechy musí unést nejen vlastní hmotnost, ale také působení zatížení sněhem, větrem a případně dalších vnějších sil. Tyto síly se přenášejí na nosné prvky konstrukce, jako jsou krokve, sloupky nebo rám vikýře. Statické výpočty proto musí zohlednit nejen vertikální zatížení, ale i boční tlaky, které mohou způsobit deformace nebo poškození skladby vikýře. Pultový vikýř konstrukce často vyžaduje detailní posouzení zejména v místech napojení na střešní plášť a nosné trámy, kde se kumulují namáhání.
Výpočet zatížení sněhem a větrem
Výpočet zatížení sněhem a větrem vychází z ČSN 73 0035 a dalších platných norem, které stanovují základní hodnoty pro konkrétní lokalitu. Zatížení sněhem se určuje podle nadmořské výšky, expozice a tvaru střechy, přičemž vikýř může vytvářet místa zvýšeného sběru sněhu. Zatížení větrem zahrnuje tlak i podtlak, přičemž profil a orientace vikýře významně ovlivňují aerodynamické síly. Výpočet obvykle probíhá jako suma těchto zatížení, přičemž výsledná hodnota musí být použita při navrhování spojů a volbě materiálů, aby byla zajištěna dostatečná konstrukční stabilita.
Tip: Pro návrh a vykreslení střešního vikýře s důrazem na detaily doporučuji vždy konzultovat statické výpočty s autorizovaným statikem. Nesprávný výpočet zatížení sněhem a větrem je častou chybou, která může vést k deformacím nebo dokonce k havárii vikýře.
Správně provedený výpočet a zohlednění všech zatížení jsou proto nezbytné pro kvalitní skladbu vikýře, včetně přesného zateplení vikýře detail a konstrukčních prvků pultového vikýře. Cena stavby vikýře a její životnost přímo závisí na těchto detailech.
Časté dotazy
Kolik stojí vybudování střešního vikýře?
Cena se liší podle velikosti a materiálů, obvykle od 30 000 Kč do 100 000 Kč včetně materiálu a práce.
Jaký je rozdíl mezi vikýřem a arkýřem?
Vikýř je část střechy vystupující z hlavní roviny střechy, zatímco arkýř je vyčnívající část stěny s okny.
Co je střešní konstrukce?
Střešní konstrukce je nosná část střechy, tvořená krokvemi, vaznicemi a dalšími prvky, která nese střešní krytinu.
Jak navrhnout střešní vikýř krok za krokem?
Změřte rozteč krokví, připravte plochu, postavte rám vikýře, zateplte a zabedněte, použijte digitální nástroje pro vykreslení.
Jak správně zabednit boční plochy vikýře?
Použijte minerální vlnu, dřevovláknité desky a hydroizolační fólie pro pevné a vodotěsné zabednění.
Jaké materiály použít na střešní krytinu vikýře?
Vhodné jsou pálené, betonové a plechové krytiny s minimálním sklonem od 7 do 22 stupňů podle typu.
Jaké jsou základní principy statiky vikýře?
Vikýř musí unést vertikální zatížení (vlastní tíha, sníh) a horizontální zatížení (vítr) pro konstrukční stabilitu.
Jak exportovat digitální návrh vikýře?
Návrh lze stáhnout v plném rozlišení nebo sdílet přes e-mail či odkaz pro další úpravy.
Jakou délku střechy zadat při digitálním návrhu vikýře?
Délka střechy se zadává v rozmezí od 4 do 16 metrů pro správnou vizualizaci.
Jaké jsou časté chyby při návrhu vikýře?
Nesprávné měření rozteče krokví, nedostatečné zateplení a špatné vodotěsné provedení spoje se střechou.
Jak správně změřit plochu střechy před návrhem vikýře?
Plochu střechy je třeba změřit s přesností na 5 cm, přičemž je nutné zaznamenat sklon střechy a rozměry stávajících konstrukčních prvků, aby bylo možné přesně naplánovat umístění vikýře.
Jak postupovat při zateplení střešního vikýře?
Zateplení vikýře se provádí ve třech krocích: nejprve instalace parozábrany, následně izolace o minimální tloušťce 15 cm a nakonec použití vhodné vnější krytiny, která zajišťuje ochranu proti vlhkosti.
