Jak správně vypočítat velikost a hmotnost posuvných bran
Správný výpočet rozměrů a hmotnosti posuvné brány je klíčový pro bezproblémovou montáž a dlouhou životnost konstrukce. Přesné zaměření zajistí správný betonový základ posuvné brány i optimální volbu pohonu, který unese váhu brány bez přetížení. Pomohu vám krok za krokem určit potřebné rozměry i hmotnost pro váš konkrétní typ brány.
📌 To nejdůležitější
- Standardní šířky posuvných bran se pohybují od 3 do 6 m, větší varianty mohou mít až 12 m.
- Pro výpočet hmotnosti brány se používá plocha (m²) násobená hmotností materiálu, typicky 25-35 kg/m² pro ocelové konstrukce.
- Montážní vůle by měla být 50-100 mm a pojezdová rezerva minimálně 60 cm na straně posuvu.
- Betonový základ pro samonosné brány má hloubku 1 000 až 1 200 mm a šířku 500 až 600 mm podle velikosti průjezdu.
- Délka brány se počítá jako šířka průjezdu × 1,4 + 0,2 m pro brány do 600 kg; u těžších může koeficient dosáhnout 1,6.
Jak změřit a určit správnou šířku a výšku posuvné brány
Správný výpočet velikosti posuvné brány začíná přesným změřením šířky průjezdu ve třech bodech – nahoře, uprostřed a dole – a výběrem nejmenší naměřené hodnoty. K výsledné šířce brány připočtěte 20 až 30 cm, aby bylo zajištěno dostatečné místo pro montážní vůli posuvné brány a hladký pohyb po kolejnici. Například pro průjezd široký 300 cm volte šířku brány přibližně 320-330 cm. Výška posuvné brány se měří od terénu k hornímu vedení, přičemž na svažitém terénu je vhodné změřit výšku v pěti bodech podél průjezdu a zohlednit nejnižší hodnotu.
Tabulka pro výpočet rozměrů posuvných bran podle měření průjezdu:
| Měřící bod | Šířka průjezdu (cm) | Výška od terénu (cm) |
|---|---|---|
| Horní část | 300 | 180 |
| Střední část | 305 | 170 |
| Dolní část | 298 | 165 |
Tip: Při výpočtu velikosti posuvných bran nezapomeňte na montážní vůli kolem 5 cm pro správnou funkci pohonu posuvné brány a zohledněte betonový základ posuvné brány, který by měl odpovídat rozměrům a hmotnosti brány.
Jak spočítat velikost posuvných bran
Změřením šířky průjezdu a připočtením montážní vůle lze přesně určit šířku posuvné brány. Výška se stanoví podle terénu, což je důležité zejména na svažitém terénu, kde se výška liší. Tento návod na výpočet rozměrů a váhy posuvné brány zajišťuje správný návrh i montáž.
Jak vypočítat hmotnost posuvné brány podle materiálu a rozměrů
Pro správný výběr konstrukce a pohonu posuvné brány je nezbytné znát její hmotnost. Hmotnost posuvné brány se vypočítává jako součin plochy brány a hmotnosti materiálu na metr čtvereční. U běžné ocelové konstrukce se tato hodnota pohybuje mezi 25 až 35 kilogramy na metr čtvereční.
Plocha brány se stanoví vynásobením šířky a výšky v metrech. Například brána o rozměrech 3 metry na šířku a 1,5 metru na výšku má plochu 4,5 m². Pokud použijete ocel s hmotností 30 kg/m², výsledná hmotnost brány bude přibližně 135 kg. Tento výpočet je klíčový pro určení nosnosti betonového základu posuvné brány i dimenzování pohonu.
Návod na výpočet rozměrů a váhy posuvné brány
- Změřit rozměry posuvné brány – změřte šířku a výšku v metrech.
- Vypočítat plochu brány – šířku vynásobte výškou.
- Určit hmotnost materiálu brány – zjistěte hmotnost materiálu v kg/m² (např. ocel 25-35 kg/m²).
- Vypočítat hmotnost brány – vynásobte plochu brány hmotností materiálu.
- Zohlednit hmotnost při výběru pohonu – zvolte pohon s dostatečnou nosností.
Přesný výpočet hmotnosti a rozměrů posuvné brány před instalací pomáhá zamezit chybám při výběru pohonu a konstrukce, což výrazně ovlivňuje životnost i funkčnost brány.

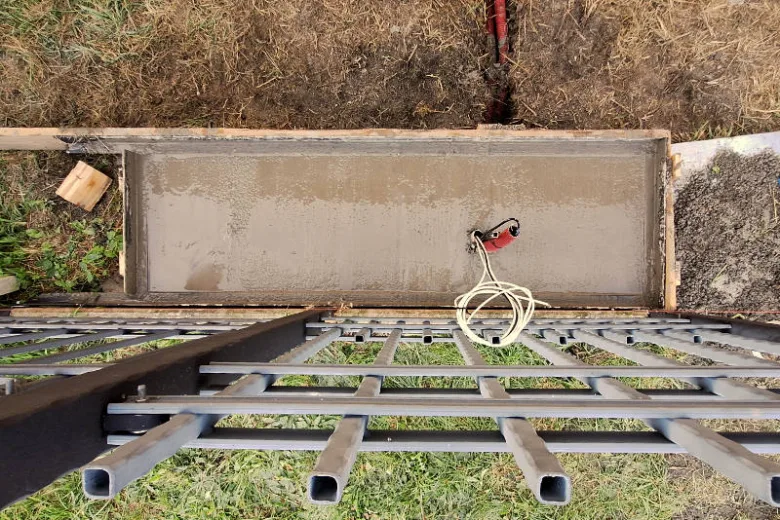

Jak dimenzovat betonový základ a kotvení pro posuvné brány
Betonový základ posuvné brány je klíčový pro stabilitu a správnou funkci celého systému. Správné rozměry základu se odvíjejí od šířky průjezdu a hmotnosti brány, což je nezbytné při výpočtu velikosti a dimenzování brány i jejího pohonu. Níže najdete doporučené rozměry a podrobnosti o zrání betonu a kotvení nosných vozíků.
Jaké jsou přesné rozměry betonového základu pro různé šířky průjezdu?
Pro posuvné brány s šířkou průjezdu do 8 m se betonový základ doporučuje o šířce 500 mm, hloubce 1 000 mm a délce 1 740 mm pro průjezd 4 m. U větších průjezdů, například nad 8 m, je třeba zvětšit šířku základu na 600 mm a hloubku na 1 200 mm, délka základu se pak zvětšuje úměrně šířce brány. Tyto rozměry zajišťují dostatečnou nosnost a stabilitu, zvláště při vyšší hmotnosti posuvné brány. Kotvení nosných vozíků musí být pevně ukotveno do betonu, aby se zabránilo posunu konstrukce.
| Šířka průjezdu | Šířka základu | Hloubka základu | Délka základu (pro 4 m průjezd) |
|---|---|---|---|
| do 8 m | 500 mm | 1 000 mm | 1 740 mm |
| nad 8 m | 600 mm | 1 200 mm | úměrně šířce brány |
Jak správně zvolit beton a čas zrání pro posuvné brány?
Beton pro základ musí být kvalitní, určený pro venkovní použití s vysokou pevností (minimálně C25/30). Doba zrání betonu je klíčovým faktorem, doporučuje se minimálně 2 až 3 týdny, během kterých beton získá potřebnou pevnost. Nedostatečné zrání může vést ke vzniku trhlin a následné nestabilitě základu, což negativně ovlivní chod brány a její životnost. Při instalaci je rovněž nutné zajistit správnou montážní vůli posuvné brány, aby bylo možné kompenzovat drobné nerovnosti podloží a materiálové roztažnosti.
Otázky a odpovědi k betonovému základu a dimenzování posuvné brány:
Otázka: Jak spočítat velikost základů podle hmotnosti posuvné brány?
Velikost základu se stanovuje podle šířky průjezdu a hmotnosti brány, přičemž pro větší hmotnost a šířku základu platí větší rozměry (šířka 500-600 mm, hloubka 1 000-1 200 mm). Hmotnost brány ovlivňuje pevnost a hloubku základu, aby se zabránilo pohybům a deformacím.
Otázka: Jak dimenzovat posuvnou bránu podle velikosti a hmotnosti?
Dimenzování se řídí výpočtem rozměrů brány a její hmotnosti, přičemž betonový základ musí mít dostatečnou šířku a hloubku pro stabilní ukotvení nosných vozíků. Větší brány vyžadují rozměrnější a pevnější základy s odpovídajícím časem zrání betonu.
Jak spočítat délku brány a potřebnou délku kolejnice
Pro správnou funkci posuvné brány je zásadní přesně vypočítat její délku i délku kolejnice. Délka brány se stanoví podle šířky průjezdu pomocí koeficientu výpočtu. U bran do hmotnosti 600 kg platí vzorec: délka brány = šířka průjezdu × 1,4 + 0,2 m. Pro těžší brány se používá vyšší koeficient 1,6 kvůli větší montážní vůli a stabilitě konstrukce.
Kolejnice musí být delší než šířka brány minimálně o 50 až 70 cm. Tato rezervní délka umožňuje plný posun brány a správnou funkci pohonu posuvné brány bez zbytečného přetížení. Výpočet rozměrů posuvných bran tak zahrnuje nejen samotnou délku brány, ale i správné dimenzování kolejnice i betonového základu posuvné brány.
Klíčové údaje k výpočtu délky a kolejnice posuvné brány
- Délka brány = šířka průjezdu × 1,4 + 0,2 m (do 600 kg)
- Koeficient 1,6 pro brány nad 600 kg
- Kolejnice o 50-70 cm delší než šířka brány
- Výpočet brány zahrnuje i hmotnost brány pro správný betonový základ a pohon
Tip: Při výpočtu rozměrů posuvné brány nezapomeňte zohlednit montážní vůli posuvné brány, která ovlivňuje přesnost délky kolejnice a celkovou funkčnost.
Jak vybrat vhodný pohon podle hmotnosti brány a frekvence použití
Volba vhodného pohonu posuvné brány závisí především na hmotnosti brány a frekvenci jejího otevírání. Správný výběr pohonu prodlouží životnost zařízení a zajistí bezpečný a plynulý provoz. Následující části vám pomohou pochopit, jak dimenzovat posuvnou bránu podle velikosti a hmotnosti a jak vybrat pohon, který odpovídá vašim potřebám.
Jak vybrat pohon podle hmotnosti posuvné brány?
Pro brány o hmotnosti do 400 kg se doporučuje pohon NICE Road, který zvládne standardní zatížení a je vhodný pro běžné domácí použití. U bran s hmotností 600 kg a 1 000 kg je lepší volbou pohon NICE Robus, který disponuje vyšším výkonem a odolností. Výběr pohonu posuvné brány musí přesně odpovídat hmotnosti brány, aby nedocházelo k přetížení motoru, což by mohlo vést ke snížení jeho životnosti a bezpečnosti provozu.
| Typ pohonu | Maximální hmotnost brány | Vhodné použití |
|---|---|---|
| NICE Road | do 400 kg | lehké a střední brány |
| NICE Robus 600 | do 600 kg | střední zátěž |
| NICE Robus 1000 | do 1 000 kg | těžké a velké brány |
Jak zohlednit frekvenci použití při výběru pohonu posuvné brány?
Frekvence otevírání brány výrazně ovlivňuje požadavky na výkon pohonu. Časté otevírání vyžaduje pohon s vyšší odolností, který snese zvýšenou zátěž bez rizika přehřátí nebo poruchy. Doporučená rychlost posuvu je 10-15 cm/s, což zajišťuje plynulý chod a bezpečnost. Pokud se brána otevírá méně než 20krát denně, postačí základní modely, ale při častějším provozu je vhodné zvolit robustnější pohon s lepším chlazením a vyšším výkonem.
Jak vybrat vjezdovou bránu s ohledem na pohon a hmotnost?
Při výpočtu velikosti posuvných bran a jejich hmotnosti je nezbytné zvolit správné rozměry i materiály, které nebudou překračovat limity daného pohonu. Vjezdová brána do 400 kg je kompatibilní s pohonem NICE Road, což zjednodušuje montáž i údržbu. Správné dimenzování zohledňuje také betonový základ posuvné brány a montážní vůle, aby byl zajištěn bezproblémový pohyb. Nesprávný výpočet velikosti a hmotnosti může vést k nadměrnému zatížení pohonu a zkrácení jeho životnosti.
Tip: Častá chyba je podcenění hmotnosti brány při výpočtu rozměrů, což vede k nevhodnému výběru pohonu a následným problémům s funkčností.
Pokročilé metody výpočtu protizávaží a jejich vliv na stabilitu
Protizávaží posuvné brány by mělo mít hmotnost přibližně 40-50 % celkové hmotnosti brány. Tento poměr zajišťuje optimální vyvážení konstrukce a zásadně zvyšuje stabilitu mechanismu během otevírání i zavírání. Při výpočtu protizávaží se vychází z přesného určení rozměrů posuvných bran a jejich hmotnosti, která závisí na materiálu a výplni.
Pokročilé metody výpočtu protizávaží zahrnují nejen základní procentuální poměr, ale i analýzu dynamických sil působících na bránu při provozu a vliv montážní vůle posuvné brány na plynulost chodu. V praxi to znamená, že správný výpočet protizávaží prodlužuje životnost pohonu posuvné brány a minimalizuje opotřebení kolejnice a dalších mechanických prvků.
Návod na výpočet rozměrů a váhy posuvné brány
Pro správný výpočet velikosti posuvných bran je třeba nejprve změřit šířku a výšku brány přesně podle montážních tolerancí. Následně se vypočítá hmotnost brány jako součin plochy a materiálové hustoty, což umožní přesně stanovit velikost a hmotnost protizávaží podle uvedeného poměru. Tento postup výrazně usnadňuje výběr vhodného pohonu a betonového základu posuvné brány.
—
Otázka: Jak velký základ potřebuji pro posuvnou bránu s průjezdem 4 metry?
Pro průjezd 4 m se doporučuje betonový základ o šířce 500 mm, hloubce 1 000 mm a délce 1 740 mm, beton musí vyzrát 2-3 týdny.
Otázka: Jak správně změřit šířku posuvné brány?
Šířku měřte ve třech výškách (nahoře, uprostřed, dole) a vyberte nejmenší naměřenou hodnotu, doporučujeme přičíst 20-30 cm pro pohodlný průjezd.
Otázka: Jak spočítat hmotnost posuvné brány?
Vypočítáte ji jako plochu brány (šířka × výška v metrech) krát hmotnost materiálu na m², typicky 25-35 kg/m² pro ocelové konstrukce.
Otázka: Jaká je doporučená délka kolejnice pro bránu širokou 4 metry?
Kolejnice by měla být o 50-70 cm delší než šířka brány, tedy pro 4 m širokou bránu cca 4,5 až 4,7 m.
Otázka: Jak vybrat pohon pro bránu o hmotnosti 500 kg?
Pro hmotnost do 600 kg je vhodný pohon NICE Robus s doporučenou rychlostí posuvu 10-15 cm/s.
Otázka: Jaká je optimální montážní vůle pro posuvnou bránu?
Montážní vůle by měla být mezi 50 až 100 mm, aby brána měla dostatek prostoru pro plynulý chod.
Otázka: Jak se počítá délka posuvné brány pro bránu nad 600 kg?
Používá se koeficient až 1,6 násobený šířkou průjezdu plus 0,2 m, aby byl zajištěn správný posuv brány.
Otázka: Jak ovlivňuje svažitý terén měření výšky brány?
Výška se měří v pěti bodech a výsledná hodnota se přizpůsobuje tak, aby brána správně seděla i na nerovném povrchu.
Otázka: Jaká je doporučená doba zrání betonu základu brány?
Beton musí vyzrát minimálně 2-3 týdny, aby dosažená pevnost zaručila stabilitu základu.
Otázka: Jak stanovit hmotnost protizávaží pro posuvnou bránu?
Protizávaží by mělo mít 40-50 % hmotnosti brány pro vyvážení a stabilitu mechanismu.
Otázka: Jak často je třeba kontrolovat hmotnost brány během provozu?
Doporučuje se pravidelná kontrola alespoň jednou ročně kvůli korozi a možným deformacím ovlivňujícím hmotnost.
Otázka: Jak se zohledňuje teplotní roztažnost materiálu při výpočtu brány?
Pro ocel je koeficient teplotní roztažnosti cca 12×10⁻⁶ /°C, což je třeba brát v úvahu u velkých rozměrů.
Otázka: Jaká je doporučená rychlost pohonu posuvné brány?
Doporučená rychlost posuvu je 10-15 cm/s pro bezpečný a plynulý chod brány.
Otázka: Jak zvolit správnou výplň pro posuvnou bránu z hlediska hmotnosti?
Výplně mají různé hmotnosti, například 2D panely váží kolem 1 200 Kč/m², což ovlivňuje celkovou hmotnost brány.
Otázka: Jaké jsou montážní tolerance při instalaci posuvné brány?
Montážní tolerance jsou ±5 mm na délku kolejnice a ±2 mm na výšku rámu pro správnou funkci.
Časté dotazy k výpočtu velikosti a hmotnosti posuvných bran
Tipy na výpočet velikosti a hmotnosti posuvných bran
Otázka: Jak velký základ potřebuji pro posuvnou bránu s průjezdem 4 metry?
Pro průjezd 4 m je ideální betonový základ široký 500 mm, hluboký 1 000 mm a dlouhý minimálně 1 740 mm. Beton by měl zrát 2 až 3 týdny, aby zajistil potřebnou pevnost.
Otázka: Jak správně změřit šířku posuvné brány?
Měřte šířku ve třech výškách – nahoře, uprostřed i dole – a zvolte nejmenší hodnotu. K výsledku přičtěte 20 až 30 cm pro dostatečnou montážní vůli.
Otázka: Jak spočítat hmotnost posuvné brány?
Vypočítejte plochu brány (šířka × výška v metrech) a vynásobte ji hmotností materiálu na m², která se u ocelových konstrukcí pohybuje mezi 25 až 35 kg/m².
Otázka: Jaká je doporučená délka kolejnice pro bránu širokou 4 metry?
Kolejnice by měla být o 50 až 70 cm delší než samotná brána, tedy kolem 4,5 až 4,7 m pro 4 m širokou bránu.
Otázka: Jak vybrat pohon pro bránu o hmotnosti 500 kg?
Pohon NICE Robus je vhodný pro brány do 600 kg s rychlostí posuvu 10-15 cm/s, což zaručuje plynulý provoz.
Otázka: Jaká je optimální montážní vůle pro posuvnou bránu?
Montážní vůle by měla být mezi 50 a 100 mm, aby brána mohla plynule jezdit bez tření.
Otázka: Jak se počítá délka posuvné brány pro váhu nad 600 kg?
Používá se koeficient 1,6 násobený šířkou průjezdu a přidává se 0,2 m pro správný chod.
Otázka: Jak ovlivňuje svažitý terén měření výšky brány?
Výšku měřte v pěti bodech a přizpůsobte ji tak, aby brána správně seděla i na nerovném povrchu.
Otázka: Jaká je doporučená doba zrání betonu základu brány?
Beton musí zrát 14 až 21 dnů, aby dosáhl dostatečné pevnosti pro bezpečnou montáž.
Otázka: Jak stanovit hmotnost protizávaží pro posuvnou bránu?
Protizávaží by mělo mít 40-50 % hmotnosti brány pro optimální vyvážení a stabilitu.
Otázka: Jak často kontrolovat hmotnost brány během provozu?
Kontrola se doporučuje minimálně jednou ročně kvůli možným deformacím a korozi, které ovlivňují hmotnost.
Otázka: Jak se zohledňuje teplotní roztažnost materiálu při výpočtu brány?
U oceli je koeficient roztažnosti asi 12×10⁻⁶ na °C, což je třeba zohlednit u bran s velkými rozměry.
Otázka: Jaká je doporučená rychlost pohonu posuvné brány?
Optimální rychlost posuvu je 10-15 cm/s pro bezpečný a tichý provoz.
Otázka: Jak zvolit správnou výplň pro posuvnou bránu z hlediska hmotnosti?
Výplně mají různé váhy; například 2D panely váží přibližně 25-35 kg/m², což výrazně ovlivní celkovou hmotnost brány.
Otázka: Jaké jsou montážní tolerance při instalaci posuvné brány?
Montážní tolerance jsou ±5 mm na délku kolejnice a ±2 mm na výšku rámu, aby byla zajištěna správná funkce a životnost.
Odborná rada: Častou chybou je podcenění montážní vůle, která vede k zadrhávání brány. Výpočet hmotnosti a rozměrů je klíčový pro volbu vhodného pohonu i správný betonový základ posuvné brány. Tento návod se hodí pro standardní ocelové brány, méně vhodný je pro atypické konstrukce s netypickými materiály.
