Jakou váhu unese betonová deska a jak ji správně navrhnout
Betonová deska je základním prvkem stavby, jejíž nosnost určuje bezpečnost a trvanlivost celé konstrukce. Správný návrh zahrnuje volbu vhodného složení betonu, správné umístění výztuže a precizní betonáž desky podle zatížení, které má unést. Díky těmto faktorům lze optimalizovat pevnost a minimalizovat riziko prasklin či deformací.
Stručně a jasně
- Betonová deska běžné tloušťky má 150-300 mm, minimálně 5 cm pro běžné zatížení.
- Beton třídy C16/20 až C20/25 je vhodný pro obytné prostory, C25/30 pro střední zatížení.
- Podsyp štěrkem frakce 16/32 mm se doporučuje v tloušťce 10-15 cm pro správnou stabilitu.
- Výztuž se navrhuje dle statického výpočtu a zabraňuje praskání desky.
- Beton ztvrdne za 24-48 hodin, po 2 dnech je pochozí, plné pevnosti dosahuje za 28 dní.
Jaká je maximální únosnost betonové desky podle materiálu a tloušťky
Jakou váhu unese betonová deska a jak ji správně navrhnout závisí především na její tloušťce, třídě betonu a použití výztuže. Betonová deska o tloušťce 5 cm s betonem třídy C16/20 unese běžné zatížení, vhodné například pro chodníky nebo lehké podlahy. Pro vyšší zatížení, například garáž nebo dílnu, je potřeba deska o tloušťce 15 až 30 cm s betonem třídy minimálně C25/30 a s vhodnou výztuží, která výrazně zvyšuje únosnost a zabraňuje praskání při zatížení několika tun.
Tloušťka betonové desky přímo ovlivňuje její nosnost – čím je deska silnější, tím vyšší zatížení unese. Třída betonu určuje pevnost materiálu, přičemž vyšší třídy (C25/30 a výše) mají vyšší pevnost v tlaku a lepší odolnost vůči namáhání. Výztuž betonové desky zajišťuje rovnoměrné rozložení zatížení a zvýšení pevnosti v tahu, což je klíčové pro desky vystavené dynamickému nebo vysokému statickému zatížení.
| Tloušťka desky (cm) | Třída betonu | Přibližná únosnost (kg/m²) | Použití |
|---|---|---|---|
| 5 | C16/20 | 300-500 | Chodníky, terasy |
| 15 | C20/25 | 1500-2500 | Lehké garáže, sklady |
| 30 | C25/30 | 3500 a více | Těžké garáže, průmysl |
Tip: Při betonáži desky je nezbytné správně připravit podsyp a hydroizolaci pod betonovou deskou, aby se zabránilo nadměrné vlhkosti a deformacím. Statický výpočet základu vždy přizpůsobte konkrétnímu zatížení a podmínkám.
Jaká tloušťka betonové desky je vhodná pro vysoké zatížení
Pro vysoké zatížení doporučuji tloušťku desky od 20 cm výše s betonem třídy minimálně C25/30 a dostatečnou výztuží. Taková konstrukce zvládne zatížení přesahující několik tun na metr čtvereční, což je vhodné například pro stavební stroje nebo těžké vozidla na pozemku.
Jak spočítat nosnost betonové desky vyžaduje znalost plánovaného zatížení, rozměrů desky a typu betonové výztuže. Doporučuje se konzultovat statický výpočet s odborníkem, aby byla deska bezpečná a dlouhodobě stabilní.
Jak správně navrhnout betonovou desku pro různé typy zatížení
Správný návrh betonové desky závisí na přesném zohlednění očekávaného zatížení a klimatických podmínek, které ovlivňují volbu betonu i konstrukční parametry. Každý typ užití – od obytných ploch přes garáže až po průmyslové stavby – vyžaduje specifický přístup k tloušťce desky, výztuži a přípravě podsypu.
Jak správně navrhnout betonovou desku pro zatížení
Návrh betonové desky musí vycházet z plánovaného zatížení, které přímo ovlivňuje její tloušťku a nosnost betonu. Například pro obytné plochy postačuje beton třídy C16/20 s tloušťkou kolem 100 mm, zatímco pro garáže se doporučuje třída C20/25 a tloušťka 150 mm. Pro průmyslové zatížení, kde jsou očekávána těžká břemena, je vhodné použít beton C25/30 a desku silnou minimálně 200 mm. Výztuž betonové desky musí být navržena podle statického výpočtu, aby betonáž desky poskytla dostatečnou pevnost a stabilitu.
Návod na návrh betonové desky pro garáž
Pro garáž je klíčová zvýšená pevnost a odolnost proti opotřebení. Doporučuje se použít beton třídy C20/25 s výztuží z ocelových prutů o průměru 8-12 mm, rozestupy cca 150 mm. Příprava podsypu by měla zahrnovat zhutněný štěrk o zrnitosti 16-32 mm, který zajistí stabilní podklad a správnou hydroizolaci pod betonovou deskou. Dilatace betonu musí být navržena tak, aby se zabránilo vzniku trhlin při teplotních výkyvech.
Návrh desky pro extrémní klimatické podmínky
Betonové desky vystavené mrazům a vysoké vlhkosti vyžadují speciální opatření pro zajištění dlouhodobé životnosti:
- Použít beton s vyšší třídou pevnosti a přísadou urychlovače tvrdnutí pro rychlejší dosažení pevnosti před mrazem
- Zajistit kvalitní hydroizolaci pod betonovou deskou, která zabrání pronikání vlhkosti a následnému poškození
- Použít správný podsyp ze štěrku, který umožní odvod vody a minimalizuje tlak mrazové vody
- Navrhnout dilatace tak, aby kompenzovaly objemové změny betonu během mrazových cyklů
Tip: Častá chyba bývá podcenění hydroizolace pod betonovou deskou, což může vést k pronikání vlhkosti a následné degradaci betonu v mrazivých podmínkách.
Tento přístup zajistí, že betonová základová deska bude mít dostatečnou nosnost a odolnost i při náročných klimatických podmínkách.
Jak připravit podloží a podsyp pod betonovou desku
Příprava podloží a podsypu představuje klíčový krok pro správnou funkci betonové základové desky, která musí dostatečně nést plánované zatížení. Nejprve je nutné odstranit ornici do hloubky minimálně 150 mm, aby se zabránilo nerovnoměrnému sedání desky. Pod betonovou desku se poté ukládá štěrkové lože o tloušťce 150 až 300 mm, ideálně z frakce 16/32 mm, které zajišťuje stabilní a propustný podsyp. Tento štěrk slouží jako pevný podklad s dobrou nosností betonu a zároveň umožňuje odvodnění.
Hutnění podsypu je nezbytné pro zvýšení stability podloží a omezení následných deformací. Doporučuje se hutnit štěrk po vrstvách pomocí vibrační desky, čímž se dosáhne rovnoměrného zhutnění bez vzniku dutin nebo průsaků. U soudržných zemin, například jílovitých, je příprava podsypu obzvlášť důležitá, protože tyto zeminy mají tendenci dlouhodobě měnit objem a mohou ovlivnit statiku desky. V takových případech je vhodné podsyp zesílit nebo použít speciální materiály, které minimalizují pohyby podloží.
Jak správně udělat podklad pod betonovou desku
- Odstranění ornice – vykopat ornici do hloubky 150 mm, aby se odstranila nestabilní vrstva půdy
- Vytvoření štěrkového lože – uložit 150-300 mm štěrku frakce 16/32 mm jako pevný podsyp
- Hutnění štěrku – zhutnit štěrk vibrační deskou po vrstvách, aby se zvýšila nosnost podkladu
- Úprava u soudržných zemin – zesílit podsyp nebo použít vhodné materiály pro stabilizaci podloží
Tip: Častou chybou je nedostatečné hutnění podsypu, což vede k praskání a sedání betonové desky. Správná příprava podkladu přímo ovlivňuje nosnost betonu a životnost celé konstrukce.

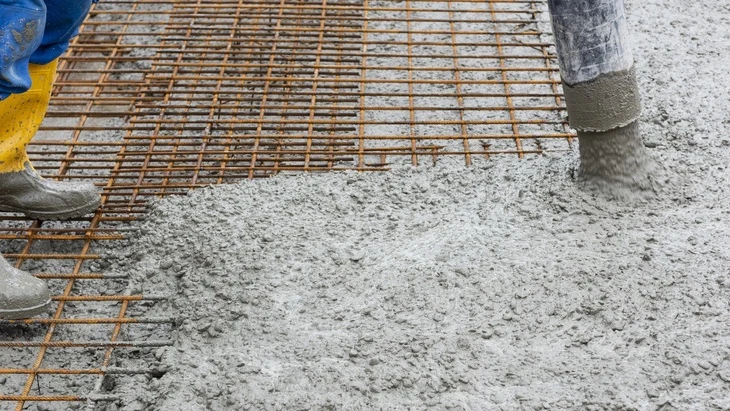

Jaká výztuž se používá a proč je důležitá pro pevnost desky
Výztuž betonové desky zásadně ovlivňuje její pevnost a schopnost unést plánované zatížení. Volba mezi ocelovými pruty, kari sítěmi a polymerovými vlákny závisí na typu konstrukce, očekávaném zatížení a technologii betonáže.
Typy výztuže a jejich vliv na pevnost
Ocelové pruty představují nejčastější výztuž základové desky díky vysoké pevnosti v tahu, která umožňuje přenášet značné zatížení a zvyšuje celkovou nosnost konstrukce. Kari sítě jsou svařované ocelové dráty rozmístěné v pravidelných roztečích 100-200 mm, které rovnoměrně rozkládají napětí v betonu a omezují vznik trhlin způsobených smršťováním nebo deformacemi. Polymerová vlákna (například MAPEFIBRE) se přidávají přímo do betonové směsi v dávce 0,9-1,2 kg/m³ a omezují mikrotrhliny vznikající během tuhnutí a smrštění betonu, čímž zvyšují jeho trvanlivost, avšak nemají nosnou funkci.
| Typ výztuže | Hlavní vlastnost | Vliv na nosnost betonu |
|---|---|---|
| Ocelové pruty | Pevnost v tahu 500-600 MPa | Výrazně zvyšují nosnost a odolnost |
| Kari sítě | Rozteč 100-200 mm, svařované dráty | Snižují praskání, zvyšují stabilitu |
| Polymerová vlákna | Dávka 0,9-1,2 kg/m³ | Omezují mikrotrhliny, nezvyšují nosnost |
Tip: Výztuž je třeba správně vyskládat ve výšce odpovídající 1/3 až 1/2 tloušťky betonové desky, aby efektivně přenášela tahová napětí. Častou chybou je umístění výztuže příliš nízko, což snižuje její účinnost a zvyšuje riziko trhlin. Kvalitní podsyp z drceného štěrku frakce 16/32 mm o tloušťce 150-300 mm a správná hydroizolace pod deskou (například fólie Mapeguard WP 200) významně prodlužují životnost konstrukce a zabraňují vzlínající vlhkosti, která by mohla oslabit beton i výztuž.
Při návrhu výztuže je nutné zohlednit tloušťku betonové desky, která by měla být minimálně 150 mm pro běžné zatížení a 200-300 mm u vyšších zatížení (například garáže nebo průmyslové podlahy). Statický výpočet základu, provedený autorizovaným statikem, určí optimální dimenze a rozmístění výztuže podle předpokládaného zatížení a typu podloží.
Výztuž zvyšuje únosnost betonové desky až o 30-50 % ve srovnání s nevyztuženým betonem stejné tloušťky a kvality. Pro konstrukce s vysokým zatížením (například skladové haly) se doporučuje kombinace ocelových prutů s kari sítěmi a polymerovými vlákny pro maximální pevnost a odolnost proti praskání.
Pro koho se výztuž hodí: pro všechny betonové desky s očekávaným zatížením nad 2 kN/m², zejména u staveb s vyššími nároky na pevnost a trvanlivost.
Pro koho není vhodná: u velmi lehkých konstrukcí nebo dočasných podkladů, kde je zatížení minimální a výztuž by byla zbytečná nákladová položka.
Dodržení těchto zásad při návrhu a realizaci výztuže minimalizuje riziko praskání, sedání a dalších poruch betonové desky, čímž zajistí dlouhodobou stabilitu a bezpečnost celé stavby.

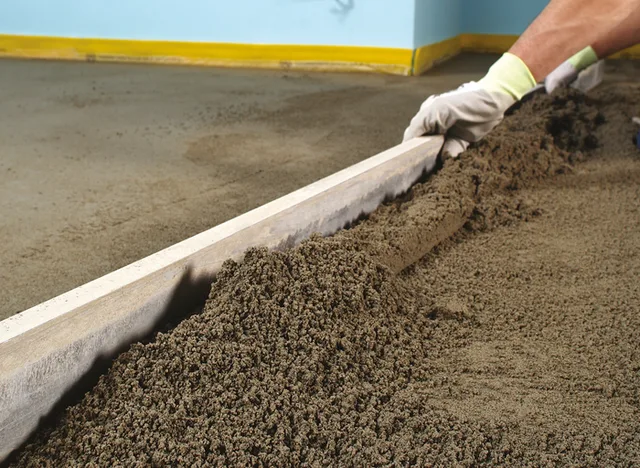

Jak probíhá betonáž a následná péče o betonovou desku
Betonáž a následná péče o betonovou desku zásadně ovlivňují její pevnost a dlouhodobou nosnost. Správný postup betonáže bez přerušení a udržování optimální vlhkosti po dobu 3-5 dnů zajistí, že betonová základová deska získá potřebnou pevnost a stabilitu pro požadované zatížení. Následující podsekce vysvětlí klíčové kroky a kontroly před samotnou betonáží desky.
Kontrola kvality betonu a výztuže
Před zahájením betonáže desky je nezbytné ověřit kvalitu betonu i výztuže, aby výsledná betonová základová deska splnila požadavky na nosnost betonu a bezpečné zatížení. Kontrola rovinnosti podsypu a hydroizolace pod betonovou deskou zajistí rovnoměrné rozložení tlaku. Výztuž betonové desky musí být správně rozmístěná podle statického výpočtu základu, což zabraňuje praskání a deformacím.
- Přeměření rovinnosti podsypu – podklad musí být rovný do tolerance 5 mm na 2 metry.
- Ověření kvality hydroizolace pod betonovou deskou – zabrání vzlínání vlhkosti a poškození betonu.
- Kontrola správného uložení výztuže – podle projektu se prověří průměr, rozteč a upevnění.
- Test pevnosti betonu – zkouška pevnosti v tlaku podle normy ČSN, minimálně C25/30 pro základové desky.
- Kontrola přípravy podsypu – štěrk frakce 16-32 mm zajišťuje stabilní podklad a drenáž.
Tip: Betonáž desky musí probíhat bez přerušení, protože přerušení může způsobit studené spoje a snížit celkovou pevnost. Po betonáži je důležité udržovat vlhkost betonu pomocí například přípravku MAPECURE WG po dobu minimálně 3 až 5 dnů. Tento proces zásadně ovlivní, jak zatížit betonovou desku bez rizika poškození.
Správný návrh a provedení betonáže desky je klíčové, pokud chcete, aby betonová deska unesla těžké břemeno nebo sloužila jako pevný základ. Celý proces by měl respektovat statický výpočet základu a doporučené postupy přípravy podsypu a výztuže.
Hydroizolace a tepelná izolace betonové desky
Hydroizolace pod betonovou deskou je nezbytná pro ochranu konstrukce před pronikáním vlhkosti z okolní půdy, která by mohla způsobit degradaci betonu a snížit jeho pevnost. Použití hydroizolačních fólií, například Mapeguard WP 200 s tloušťkou minimálně 0,2 mm, zajišťuje dlouhodobou ochranu betonu proti vzlínající vodě a snižuje riziko vzniku trhlin způsobených cykly zamrzání a rozmrazování. Hydroizolace musí být položena na dokonale vyrovnaný štěrkový podsyp o tloušťce 150-300 mm s frakcí 16/32 mm, který zároveň zajišťuje odvodnění spodních vod a minimalizuje sedání desky.
Tepelná izolace betonové desky se standardně provádí extrudovaným polystyrenem (XPS) o minimální tloušťce 100 mm, který má pevnost v tlaku přes 300 kPa a velmi nízkou nasákavost pod 0,5 %. Tento materiál výrazně snižuje tepelné ztráty do země a zvyšuje energetickou účinnost stavby, což je klíčové zejména u nízkoenergetických a pasivních domů. Izolace musí být oddělena od betonu separační PE fólií, aby nedošlo k poškození izolantu při betonáži. Výška izolace a její tloušťka se volí podle požadovaných tepelně technických parametrů a zatížení desky, přičemž nesmí omezovat statickou funkci základové konstrukce.
Jak zabránit vodě v základových pasech betonové desky
Pro správnou funkci hydroizolace je nutné zajistit nepřerušované a kvalitní napojení fólie pod deskou na hydroizolaci obvodových stěn. Doporučuje se aplikovat hydroizolaci v celistvých plochách bez spár, které by mohly propustit vlhkost. Součástí ochrany je také drenážní systém kolem základů, který odvádí podzemní vodu mimo konstrukci. Nedostatečná hydroizolace a špatná drenáž vedou k pronikání vlhkosti, což může způsobit snížení pevnosti betonu i korozní poškození výztuže, a tím výrazně snížit nosnost betonové desky i její životnost.
Tip: Častou chybou je nedostatečné překrytí hydroizolační fólie pod deskou, které způsobuje průnik vlhkosti v místech styku s podsypem. Doporučuji zajistit přesah fólie minimálně 30 cm a její pevné upevnění proti posunu během betonáže.
Hydroizolace a tepelná izolace jsou proto klíčové nejen pro ochranu betonu, ale i pro zachování statických parametrů desky, které určují její nosnost a odolnost vůči zatížení. Pro koho se tento postup hodí: u rodinných domů a lehkých staveb je základní hydroizolace a 100 mm XPS standardem. Pro těžší průmyslové stavby nebo stavby v extrémně vlhkých lokalitách je nutné hydroizolaci doplnit o vícevrstvé systémy a silnější izolaci, případně použít speciální ochranné nátěry. Naopak u velmi suchých lokalit s nízkými požadavky na tepelnou izolaci lze uvažovat o redukci tloušťky izolace, avšak bez kompromisů na kvalitě hydroizolace.
Dodržení těchto zásad minimalizuje riziko vzniku trhlin, degradace betonu a tepelných mostů, což přímo ovlivňuje nosnost betonové desky a její dlouhodobou stabilitu.
Statický výpočet a kontrola kvality při návrhu betonové desky
Statický výpočet představuje klíčový krok při návrhu betonové základové desky, protože zajišťuje správné dimenzování konstrukce podle předpokládaného zatížení. Bez kvalitního geologického průzkumu nelze spolehlivě určit vlastnosti podloží, což přímo ovlivňuje výslednou nosnost betonu a stabilitu celé desky. Geologický průzkum proto tvoří základ pro přesný statický výpočet, který určuje nejen tloušťku betonové desky, ale také potřebu výztuže betonové desky a správný návrh hydroizolace pod betonovou deskou.
Jak spočítat nosnost betonové desky vyžaduje znalost nejen pevnostních parametrů betonu, ale také kvality přípravy podsypu a způsobu betonáže desky. Kontrola kvality materiálů a provedení je nezbytná pro dodržení platných norem a bezpečnost konstrukce. Nedostatečná kontrola může vést ke snížení nosnosti a zkrácení životnosti desky. Pro bezpečný návrh doporučuji využít autorizované statiky a stavební odborníky, kteří zajistí správný návrh betonové desky pro zatížení odpovídající konkrétním podmínkám stavby.
Návod na návrh betonové desky pro garáž
V případě garáže je vhodná tloušťka betonové desky obvykle 15-20 cm s kvalitní výztuží, což zajistí dostatečnou nosnost betonu pro běžné zatížení vozidly.
Konstrukční detaily a péče o betonovou desku
Konstrukční detaily jako dilatace a řezy výrazně ovlivňují pevnost a životnost betonové základové desky. Správná údržba po betonáži desky zajistí dlouhodobou stabilitu a zachování nosnosti betonu i při vysokém zatížení. Níže se zaměříme na zásadní postupy pro péči o betonovou desku a vysvětlíme, jak správně navrhnout betonovou desku pro zatížení.
Dilatace a řezy v betonu
Dilatace představují pásky nebo spáry, které umožňují betonové desce přirozeně pracovat a zabraňují tak prasklinám způsobeným smrštěním nebo teplotními změnami. Řezy do betonu je třeba provést do 24 hodin od betonáže desky, aby vznikly kontrolované spáry a deska se nespoléhala pouze na náhodné trhliny. Tyto řezy by měly být hluboké přibližně do jedné třetiny tloušťky desky a měly by být pravidelně rozmístěné podle statického výpočtu základu a očekávaného zatížení.
Údržba a životnost betonové desky
Údržba betonové desky prodlužuje její životnost o desítky let a udržuje nosnost betonu v optimálním stavu. Bez pravidelné péče může dojít k degradaci povrchu, pronikání vody přes hydroizolaci pod betonovou deskou a následnému oslabení výztuže betonové desky.
- Čištění povrchu – odstraňujte nečistoty a chemikálie, které by mohly poškodit beton.
- Kontrola dilatací a řezů – sledujte případné poškození spár a včas je opravte.
- Oprava prasklin – menší trhliny se ošetřují speciálními tmely, aby se zabránilo pronikání vlhkosti.
- Zachování správné drenáže – zajistěte, aby voda nestála na povrchu ani v okolí základové desky.
- Kontrola hydroizolace – pravidelně ověřujte stav hydroizolace pod betonovou deskou, která brání vzlínání vlhkosti z podsypu.
Tip: Na co si dát pozor – častou chybou je zanedbání řezů do 24 hodin, což výrazně zvyšuje riziko vzniku destruktivních trhlin. Správná příprava podsypu a dodržení výztužných prvků betonové desky jsou nezbytné pro optimální nosnost betonu.
Přesné statické výpočty a správné rozvržení dilatací jsou klíčové, pokud chcete vědět, jak správně navrhnout betonovou desku pro zatížení a zajistit, aby unesla těžké břemeno bez poškození.
Časté dotazy k návrhu a únosnosti betonové desky
Kolik váží betonová deska na plot?
Betonová deska o tloušťce 10 cm a ploše 1 m² váží přibližně 240 kg, protože hustota betonu se pohybuje kolem 2400 kg/m³.
Jaký štěrk je nejlepší pod betonovou desku?
Nejvhodnější je štěrk frakce 16/32 mm v tloušťce 10 až 15 cm, který zajistí stabilní podsyp a dobré odvodnění pod betonovou základovou deskou.
Kolik m³ betonu vyrobíte z 25kg pytle?
Z 25kg pytle suché betonové směsi vznikne přibližně 0,012 až 0,015 m³ betonu, což odpovídá 12 až 15 litrům.
Jak tlustá má být základová deska?
Minimální tloušťka je 5 cm pro lehká zatížení, u garáží se doporučuje 8-10 cm, běžně se však pohybuje mezi 15 a 30 cm v závislosti na plánovaném zatížení.
Jakou váhu unese betonová deska?
Nosnost betonu závisí na tloušťce desky, třídě betonu a výztuži; standardní deska 15 cm C25/30 s výztuží unese zatížení v řádu tun.
Jak správně navrhnout betonovou desku pro vyšší zatížení?
Pro vyšší zatížení je třeba zvýšit tloušťku desky, použít beton vyšší třídy, správně navrhnout výztuž a provést statický výpočet základu.
Jak připravit podklad pod betonovou desku?
Odstraňte ornici, vytvořte štěrkové lože 10-15 cm frakce 16/32 mm a hutněte ho vibrační deskou pro stabilitu a rovnoměrné rozložení zatížení.
Jak probíhá betonáž a péče o betonovou desku?
Betonáž desky probíhá najednou, beton se hutní a udržuje vlhký po dobu 3-5 dní; po 24-48 hodinách je deska pochozí, plnou pevnost získá za 28 dní.
Jaká výztuž je vhodná pro betonovou desku?
Používají se ocelové kari sítě, pruty nebo polymerová vlákna; výztuž zlepšuje pevnost a brání praskání desky.
Jak zabránit vodě v základových pasech betonové desky?
Použijte hydroizolaci pod betonovou deskou, například fólii Mapeguard WP 200, která zabraňuje vzlínání vlhkosti a vzniku prasklin.
Jak provést dilataci betonové desky?
Nalepte pěnové dilatační pásky po obvodu a proveďte řezy do 24 hodin po betonáži do hloubky 1/3 tloušťky desky, v rozestupech 3-5 metrů.
Jak dlouho trvá vytvrdnutí betonové desky?
Beton je po 24-48 hodinách pochozí, ale plnou pevnost dosahuje za 28 dní.
Jaká je cena betonové desky na metr čtvereční?
Cena se pohybuje od 2 500 Kč/m² bez izolace a výztuže do 8 000 Kč/m² u systémových desek s izolacemi pro pasivní domy.
Jaká je minimální hloubka založení základové desky?
Základová deska se obvykle zakládá do hloubky 0,8 až 1,2 metru podle geologických podmínek a statického výpočtu.
Jak ovlivňuje výztuž pevnost betonové desky?
Výztuž betonové desky zvyšuje její pevnost, odolnost proti praskání a umožňuje nést větší zatížení, čímž prodlužuje životnost konstrukce.
Tip: Častá chyba při návrhu betonové desky je poddimenzování tloušťky a výztuže, což vede k prasklinám a snížení nosnosti. Pro vysoká zatížení doporučuji konzultovat statický výpočet.
Pro koho se to hodí: Tento návod je vhodný pro navrhování betonových desek pro garáže, ploty a menší stavby. Naopak pro těžké průmyslové objekty je nutné zapojit odborníka na statiku a speciální materiály.
