Profesionální postup pro drážky na kabeláž ve zdi krok za krokem

Správné drážkování zdi pro elektroinstalaci zajistí bezpečné a estetické vedení kabeláže bez rizika poškození. Precizní frézování drážek a správné upevnění kabelů výrazně usnadní další montáž a prodlouží životnost instalace. Podívejte se na osvědčené postupy, jak na to krok za krokem.

Jak přesně naplánovat a vyznačit drážky ve zdi pro kabeláž

Přesné naplánování a vyznačení drážek pro kabeláž ve zdi je nezbytné pro správnou a bezpečnou elektroinstalaci. Doporučuje se nejprve vypracovat detailní půdorys, kde zakreslíte přesné umístění elektroinstalačních krabiček, zásuvek a vypínačů včetně jejich výšky a hloubky uložení. Tento plán výrazně usnadní koordinaci s elektrikářem a minimalizuje riziko chyb při frézování a sekání drážek.

Pro vyznačení tras drážek používejte laserový vodováhu, která zajistí rovné a přesné vedení linií s tolerancí do 1 mm na metr délky. Vodováha slouží k ověření rovinnosti čar, zejména u delších úseků vedení. Ve vlhkých prostorách, jako jsou koupelny, je nutné respektovat bezpečnostní zóny podle ČSN 33 2000-7, které omezují umístění zásuvek a vypínačů minimálně na 60 cm od vany nebo sprchového koutu.

Hloubka drážky by měla být nastavena na 20 až 30 mm, což odpovídá běžné tloušťce kabelů CYKYLO a elektroinstalačních krabiček s průměrem 68 mm. Hloubku nastavte přímo na drážkovací frézce pomocí distančních podložek, aby nedošlo k oslabení zdiva. Šířka drážky musí být minimálně 20 mm pro dva kabely, širší u více kabelů nebo použití ochranných trubek. Drážky plánujte vždy s pravými úhly a rovnými liniemi, ideálně ve spárách zdiva, pokud je zeď rovná.

Jak správně vysekat drážky pro kabely ve zdi

Pro vytvoření přesných otvorů pro elektroinstalační krabičky používejte korunku na vrtání o průměru 82 mm s upínáním SDS, která umožňuje přesné a čisté vyvrtání otvoru. Tento rozměr usnadňuje následné zasádrování a korekci polohy krabičky. Alternativou je vanadiový vykružovák s průměrem 68 mm pro standardní krabičky. Po vyvrtání otvorů navazují frézované drážky, které propojují jednotlivé body instalace. Tento postup výrazně zjednodušuje upevnění kabeláže a zajišťuje pevné a bezpečné uložení kabelů v drážkách.

Tip: Častou chybou je nepřesné vyznačení drážek bez použití laseru, což vede k nerovným liniím a obtížnému upevnění kabelů. Dodržení přesného plánování a vyznačení výrazně zkracuje dobu instalace a zvyšuje kvalitu výsledku.

Jaké nástroje jsou nejlepší pro frézování a vysekání drážek

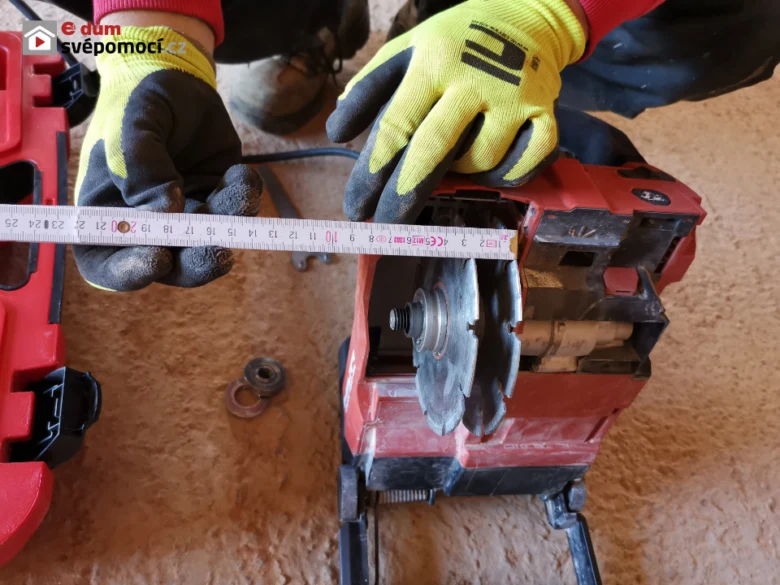

Drážkovací frézka patří k nejefektivnějším nástrojům pro frézování drážek pro elektroinstalaci. Tento nástroj dokáže přesně vyřezat drážku s optimální hloubkou 25-30 mm, což je standardní rozměr pro kabeláž ve zdi. Většina frézek má možnost připojení odsávání prachu, které výrazně snižuje množství nebezpečného prachu při práci. Cena kvalitní drážkovací frézky se pohybuje kolem 4 000 až 5 000 Kč, což představuje rozumnou investici i pro náročnější domácí použití.

Alternativou může být flexa (úhlová bruska) vybavená řezným kotoučem na zdivo, případně zednické kladivo s dlátem pro ruční vysekání drážek, i když tento způsob je méně přesný a náročnější na čas. Pro vytvoření otvorů pro elektroinstalační krabičky se používá korunka na vrtání o průměru 82 mm, která umožňuje snadné a čisté vyvrtání otvorů do zdi. Při práci s těmito nástroji je nutné dbát na bezpečnost práce, zejména používat ochranné brýle a respirátor proti prachu.

Jaké nástroje použít na drážkování zdi pro kabely

Pro správné drážkování zdi pro kabeláž je nejvhodnější použít drážkovací frézku s odsáváním prachu. Tento postup minimalizuje poškození zdi a zjednodušuje upevnění kabeláže ve správné hloubce drážky. Při práci s flexou nebo zednickým kladivem je třeba počítat s vyšší prašností a menší přesností, proto doporučuji tyto nástroje používat pouze v krajních případech.

Jaké jsou ideální rozměry a hloubka drážek pro různé typy kabelů

Jaká je optimální hloubka drážky pro kabeláž ve zdi a jaký je ideální rozměr drážky pro elektrické kabely ve zdi? Standardní hloubka drážky se doporučuje v rozmezí 2 až 3 cm, což zajistí dostatečné krytí a ochranu kabeláže před mechanickým poškozením. Šířka drážky by měla být minimálně 2 cm pro uložení dvou standardních elektrických kabelů. Při umístění více kabelů nebo silnějších vodičů je nutné šířku drážky adekvátně zvětšit, aby bylo možné kabeláž správně upevnit a propojit bez napětí.

Pro frézování drážek v panelové zdi se doporučuje použít vhodné nástroje, jako jsou frézy na drážkování zdi a korunky na vrtání pro přechody. Dodržování optimálních rozměrů drážek významně usnadňuje následné upevnění kabeláže a zajišťuje bezpečnost elektroinstalace.

Tip: Při drážkování zdi je častou chybou příliš mělká hloubka, která neumožní správné upevnění kabeláže a může ohrozit bezpečnost elektroinstalace. Proto vždy dodržujte doporučené rozměry a použijte správné nástroje pro frézování drážek.

Jak správně vysekávat a frézovat drážky krok za krokem

Při vytváření drážek pro kabeláž je třeba dodržet přesný a bezpečný postup od vyznačení drážky až po upevnění kabelů. Správné frézování i vysekávání zajišťuje rovné vedení kabelů bez poškození zdi a elektroinstalace.

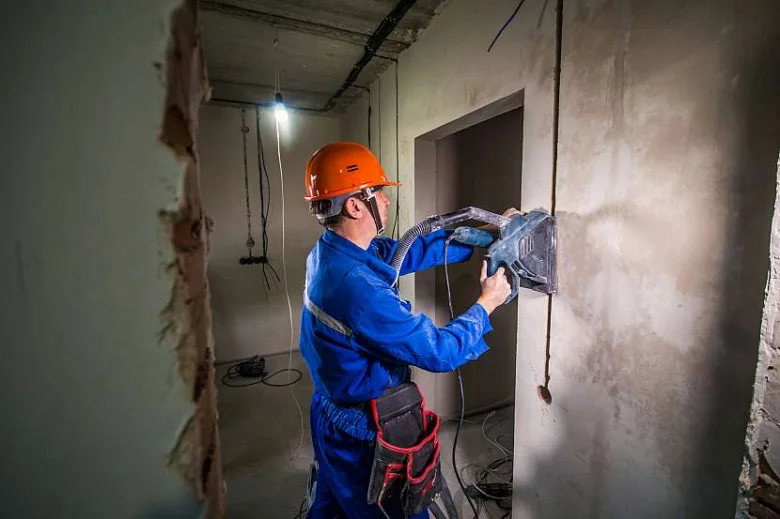

Jak bezpečně frézovat drážky pro kabeláž

Frézování drážek by mělo probíhat s použitím ochranných pomůcek, jako jsou brýle, rukavice a respirátor, protože vzniká prach a riziko úrazu. Frézka s korunkou na vrtání se vede pomalu a rovnoměrně, aby se zabránilo nadměrnému poškození zdi. Hloubka drážky by měla být mezi 2 až 3 cm, šířka pak okolo 2 cm pro vedení dvou kabelů. Při frézování je vhodné dělat přestávky a kontrolovat rozměry drážky, aby odpovídaly plánované elektroinstalaci a umožnily dostatečné upevnění kabeláže.

Jak správně vysekávat drážky pro kabely

Před vysekáváním je nezbytné přesně vyznačit průběh drážky na stěně, aby bylo vedení kabelů rovné a bez oblouků. Pro vysekávání se používá kladivo a sekáč, přičemž byste měli pracovat opatrně, aby nedošlo k prasklinám ve zdi. Hloubka drážky by měla být 2-3 cm, šířka asi 2 cm, přičemž lze drážku rozšířit pro více vodičů. Po vysekání je potřeba drážku očistit od prachu a nerovností, což usnadní pozdější upevnění kabeláže.

1. Vyznačení drážky – na stěně zakreslete přesný průběh pro rovné vedení kabelů
2. Použití ochranných pomůcek – zajistěte si brýle, rukavice a respirátor před prací
3. Frézování drážky – pomalu a rovnoměrně vyfrézujte drážku hloubky 2-3 cm a šířky asi 2 cm
4. Vysekávání drážky – použijte kladivo a sekáč pro odstranění materiálu, vyvarujte se prasklin
5. Čištění drážky – odstraňte prach a nerovnosti pro lepší upevnění kabeláže
6. Upevnění kabelů – položte kabely do drážky a zajistěte je elektroinstalačními krabičkami nebo sponami

Tip: Častou chybou je příliš mělká nebo úzká drážka, která může poškodit kabely při dalším zpracování zdi. Hloubka a šířka drážky musí odpovídat počtu a průměru kabelů, aby nedocházelo k jejich přetížení nebo mechanickému poškození.

Pro koho se tento postup hodí? Pro majitele cihlových zdí a běžných instalačních prací. Není vhodný pro velmi tenké nebo vápenocementové omítky, kde hrozí větší riziko poškození konstrukce.

Jak upevnit a chránit kabeláž v drážkách

Upevnění kabeláže ve drážce ve zdi je nezbytné pro ochranu kabelů před mechanickým poškozením a zajištění dlouhodobé funkčnosti elektroinstalace. Po frézování drážek a odstranění prachu je vhodné použít plastové nebo flexibilní chráničky (ochranné trubky), které zvyšují odolnost kabelů proti nárazům, vlhkosti a umožňují snadnou výměnu či opravu vedení. Pro kabely typu CYKYLO nebo CYKY, běžně používané v elektroinstalaci, je ochranná trubka standardem.

Správné upevnění kabeláže zabrání jejímu posunu během omítacích a dalších dokončovacích prací. Kabely připevněte pomocí speciálních upevňovacích spon a úchytek určených pro elektroinstalaci, které jsou odolné vůči vlhkosti a mechanickému zatížení. Hloubka drážky by měla být minimálně 30 mm, aby se do ní vešly kabely spolu s ochrannými trubkami bez oslabování zdi.

• plastové chráničky na kabely zvyšují ochranu proti poškození a vlhkosti
• flexibilní trubky usnadňují instalaci a budoucí údržbu kabeláže
• upevňovací spony a úchytky zajišťují pevné a stabilní uložení kabelů
• minimální hloubka drážky 30 mm pro bezpečné uložení kabelů a chrániček
• použití korunky o průměru 68 mm pro přesné vyhloubení otvorů elektroinstalačních krabiček

Tip: Častou chybou je nedostatečné upevnění kabeláže, které způsobuje její posun a poškození během omítání či malování. Proto vždy používejte vhodné upevňovací prvky a chráničky, které prodlouží životnost elektroinstalace a usnadní případné opravy.

Tento způsob upevnění a ochrany kabelů se hodí pro většinu běžných elektroinstalací v rodinných domech i bytech. Nevhodný je však pro instalace s vysokými nároky na odolnost proti vlhkosti, kde je nutné použít speciální kabely a chráničky s certifikací pro vlhké prostředí.

Jak vrtat otvory pro elektroinstalační krabičky

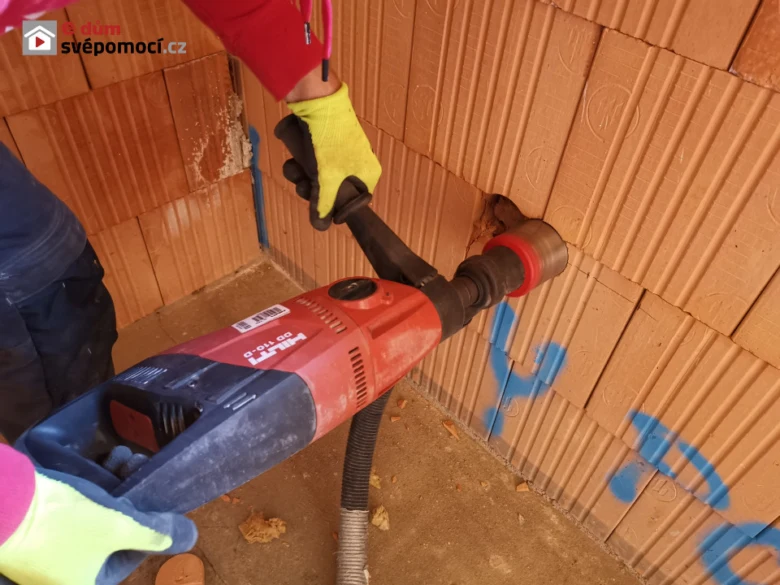

Při vrtání otvorů pro elektroinstalační krabičky je zásadní přesnost a správný výběr nástrojů. Pro běžné krabičky s průměrem 68 mm se používá korunka na vrtání o průměru 82 mm, která zajistí dostatečný prostor pro umístění i upevnění krabičky ve zdi. Vrtání provádějte pomocí SDS vrtáku s korunkou, která umožní čistý a přesný řez bez poškození okolní struktury.

Při plánování elektroinstalace dbejte na vhodné umístění krabiček s ohledem na budoucí vedení kabeláže a hloubku drážky. Hloubka drážky pro elektrické kabely ve zdi by měla být minimálně 25 mm, aby bylo možné kabely bezpečně upevnit a ochránit. Přesné vyvrtání otvoru usnadní následné frézování drážek a upevnění kabeláže, což je klíčové pro bezpečný a estetický výsledek elektroinstalace.

Jak udělat drážky pro kabeláž bez poškození zdi

Pro správné drážkování zdi je vhodné nejprve vyvrtat otvory pro krabičky, které slouží jako výchozí body pro frézování drážek. Použití korunky o průměru 82 mm s SDS vrtákem zaručuje optimální průměr otvoru a usnadňuje další práce s kabeláží.

Jak vést kabely v drážkách s ohledem na bezpečnost a normy

Vedení kabelů ve zdi musí respektovat přesná pravidla bezpečnostních norem a technických požadavků elektroinstalace. Kabely se vedou horizontálně ve výšce minimálně 30 cm nad podlahou nebo 30 cm pod stropem. Vertikální vedení kabelů musí být vždy přímo nahoru nebo dolů, šikmé úseky jsou zakázány, aby se minimalizovalo riziko náhodného poškození při budoucích zásazích do zdi. Barevné značení vodičů musí odpovídat normě ČSN EN 60446: modrá pro nulový vodič (N), hnědá nebo černá pro fázový vodič (L) a zelenožlutá pro ochranný vodič (PE). Dodržování těchto bezpečnostních zón a pravidel zajišťuje správnou funkci a bezpečnost elektroinstalace.

Jak upevnit kabeláž ve drážkách pro dlouhodobou ochranu

Kabeláž ve drážkách je nutné chránit vhodnými chráničkami nebo PVC trubkami, které zabraňují mechanickému poškození během dalších stavebních prací. Kabely je třeba pevně fixovat pomocí speciálních spon a úchytek určených pro elektroinstalaci, rozmístěných maximálně po 30 cm, aby se zabránilo pohybu kabelů a zvýšila se jejich životnost. Hloubka drážky by měla být nastavena tak, aby kabely nebyly méně než 20 mm pod povrchem omítky, což zabraňuje jejich poškození při běžném užívání. Pro vytvoření přesných otvorů pro elektroinstalační krabičky se doporučuje použití korunky o průměru 68 mm (standardní velikost) nebo 82 mm pro lepší zasádrování a korekci polohy. Při frézování drážek je nezbytné sledovat nastavenou hloubku frézky, aby nedošlo k oslabení konstrukce zdi.

• Vedení kabelů vždy přímo, bez šikmých úseků
• Minimální výška 30 cm od podlahy nebo pod stropem
• Barevné značení vodičů podle ČSN EN 60446
• Použití chrániček a pevné přichycení pomocí spon a úchytek rozmístěných po max. 30 cm
• Hloubka drážky minimálně 20 mm pod povrchem omítky, přizpůsobená průměru kabeláže
• Použití korunky o průměru 68 mm nebo 82 mm pro přesné otvory elektroinstalačních krabiček

Tip: Častou chybou je nedostatečné upevnění kabeláže sponami, což vede k jejímu posunu a následnému poškození při zasypávání drážky.

Odborná rada: Tento způsob vedení kabelů a upevnění se hodí pro nové i rekonstrukční elektroinstalace v běžných obytných domech a bytech. Není vhodný pro průmyslové objekty nebo vlhké prostory bez dodatečné ochrany a certifikovaných materiálů.

Jak pečovat o nástroje a udržovat čistotu při práci

Při drážkování zdi pro elektroinstalaci je nezbytné věnovat pozornost nejen samotnému frézování drážek, ale také údržbě používaných nástrojů a následným opravám drážek. Pravidelné čištění prachu z drážkovací frézky a vysavače zajišťuje jejich správnou funkčnost a prodlužuje životnost. Po uložení kabeláže do drážek je potřeba provést drobné úpravy a opravy, aby kabely byly bezpečně upevněné a drážky měly správnou hloubku.

Údržba drážkovací frézky a vysavače

Pro zachování výkonu drážkovací frézky a vysavače je nutné pravidelně odstraňovat prach a zbytky materiálu, které se usazují při frézování drážek. Kontrola nožů frézky a čištění filtrů vysavače zlepšuje efektivitu práce a minimalizuje poruchy. Doporučuje se nástroje po každém použití očistit a uložit na suchém místě.

Úpravy a opravy drážek po instalaci kabeláže

Po upevnění kabeláže ve drážce je vhodné vyhladit nerovnosti a vyplnit případné praskliny vhodným tmelem. Taková oprava drážek zajišťuje bezpečné uložení kabelů a zabraňuje jejich poškození během dalších prací. Při opravách je třeba dbát na správnou hloubku drážky, aby kabely nebyly pod napětím nebo vystaveny mechanickému poškození.

Časté dotazy k drážkám pro kabeláž ve zdi

Otázka: Jak udělat drážky pro kabeláž ve zdi?

Postupujte podle přesného vyznačení vedení kabelů, poté frézujte drážky o hloubce 2 až 3 cm a minimální šířce 2 cm. Po frézování vysekejte drážku zednickým kladivem a uložte kabely do připravených prostor.

Otázka: Jaká je hloubka drážky pro elektriku ve zdi?

Optimální hloubka drážky pro elektroinstalaci je 2 až 3 cm, což zajistí dostatek místa pro kabeláž bez rizika oslabení konstrukce zdi.

Otázka: Jak vysekat drážku na kabel?

Po frézování použijte zednické nebo elektrické kladivo se sekáčkem k vysekání a vyhlazení drážky. Tento postup minimalizuje poškození okolní zdi.

Otázka: Jak upevnit kabel na zeď?

Kabely upevněte pevnými plastovými svorkami nebo chráničkami, které zabrání jejich pohybu a mechanickému poškození během a po instalaci.

Otázka: Jaké nástroje použít na drážkování zdi pro kabely?

Doporučuje se frézovací drážkovací frézka s odsáváním prachu, zednické kladivo a korunka na vrtání o průměru 82 mm pro elektroinstalační krabičky.

Otázka: Jak hlouboko by měla být drážka pro elektrické kabely ve zdi?

Hloubka drážky by měla být 2 až 3 cm v závislosti na počtu a tloušťce kabelů, aby bylo možné kabeláž bezpečně vést bez narušení stability zdi.

Otázka: Jak schovat kabely do drážek ve zdi bez poškození?

Použijte plastové chráničky nebo trubky, pevně upevněte kabely a drážky následně vyplňte vhodným tmelem, čímž zabráníte poškození kabeláže.

Otázka: Je potřeba povolení pro drážkování do panelu?

V panelových domech je vhodné dělat drážky pouze v nenosných příčkách, povolení závisí na pravidlech správce domu a typu zásahu do konstrukce.

Otázka: Jak vést kabely v drážkách s ohledem na bezpečnost?

Kabely vedeme horizontálně ve výšce 30 cm od podlahy nebo pod stropem a vertikálně přímo nahoru či dolů, přičemž dodržujeme barevné značení podle platných norem.

Otázka: Jak vyvrtat otvor pro elektroinstalační krabičku?

Použijte korunku o průměru 82 mm s vrtákem SDS pro přesné a čisté vyvrtání otvoru, odpovídající běžným rozměrům elektroinstalačních krabiček.

Otázka: Jaké ochranné pomůcky použít při frézování drážek?

Používejte respirátor, ochranné brýle a sluchátka kvůli prachu a hluku vznikajícím při frézování, abyste minimalizovali zdravotní rizika.

Otázka: Jaké chyby se často dělají při vyřezávání drážek?

Časté chyby zahrnují příliš úzké nebo naopak hluboké drážky, nesprávné vedení kabelů a nedodržení bezpečnostních zón, což může vést k poškození kabelů nebo zdi.

Otázka: Jak pečovat o drážkovací frézku?

Pravidelně čistěte frézku od prachu, kontrolujte funkčnost odsávání a provádějte údržbu motoru, aby se zachovala její životnost a přesnost práce.

Otázka: Jak opravit nerovnosti v drážkách po instalaci kabeláže?

Vyplňte praskliny a nerovnosti vhodným tmelem a povrch vyhlaďte, což umožní bezpečné a estetické ukončení elektroinstalace.

Otázka: Jak udělat drážky na kabely v cihlové zdi krok za krokem?

Naplánujte vedení kabeláže a vyznačte drážky, frézujte 2 až 3 cm hluboké drážky, vysekejte nerovnosti, uložte kabely do chrániček a pevně je upevněte před vyplněním drážek tmelem.
