Betonový základ pro posuvné brány je klíčovým prvkem zajišťujícím stabilitu a dlouhou životnost celé konstrukce. Správné kotvení a přesné dodržení výkresů usnadní nejen montáž brány, ale i následnou elektroinstalaci. Připravte se na detailní postup s praktickými schématy, které vám pomohou vyhnout se nejčastějším chybám.
💡 Důležité na úvod
- Betonový základ pro posuvné brány má šířku minimálně 500 mm pro brány do 8 m a hloubku založení 800-1000 mm.
- Délka základu se počítá jako 45 % šířky průjezdu, například pro 4000 mm průjezd je délka 1800 mm.
- Pro beton se doporučuje třída B25 až B30 s kamenivem frakce 16-32 mm.
- Výztuž u základů pod dojezdové sloupky se obvykle nepoužívá, montáž nosných vozíků probíhá s chemickou kotvou a závitovými tyčemi M16.
- Příprava elektroinstalace zahrnuje chráničky a kabely CYKY a TCEPKPFLE s přesnými umístěními průchodek v betonu.
Optimální rozměry a příprava výkopu pro základ posuvné brány
Optimální rozměry betonového základu pro posuvné brány závisí především na šířce průjezdu a typu brány. Pro běžné posuvné brány do šířky 8 metrů se doporučuje základ o šířce minimálně 500 mm, délce odpovídající zhruba 45 % šířky průjezdu a hloubce založení mezi 800 až 1000 mm pod terénem. Správná příprava výkopu a bednění je klíčová pro zajištění stability a dlouhé životnosti celé konstrukce.
Přesné rozměry základu pro posuvné brány jsou následující:
- Šířka základu: minimálně 500 mm
- Délka základu: cca 45 % šířky průjezdu (například pro průjezd 4000 mm je délka základu 1800 mm)
- Hloubka založení: 800-1000 mm pod úrovní terénu

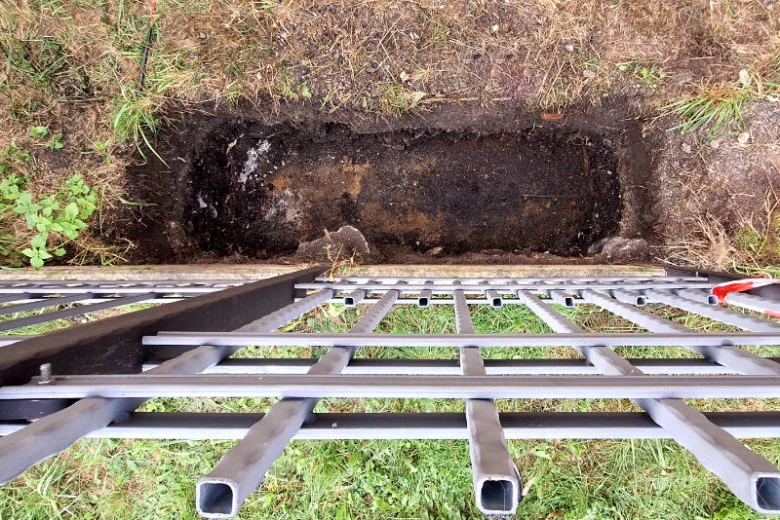

Výkop pro betonový základ připravuje bednění, které drží tvar při betonáži a umožňuje přesné kotvení posuvné brány. Správné rozměry a kvalitní výkop jsou základem pro pevné kotvení a možnost instalace elektroinstalace posuvné brány i výztuže betonu podle výkresu posuvné brány.
Jak udělat základ pro posuvné brány
Při stavbě základu je důležité dodržet rozměry podle šířky průjezdu a zároveň připravit pevné bednění, které zabrání prosakování betonu do okolí. Hloubka založení musí odpovídat místním podmínkám, ale obecně platí 800 až 1000 mm, což chrání základ před mrazem a pohybem půdy.

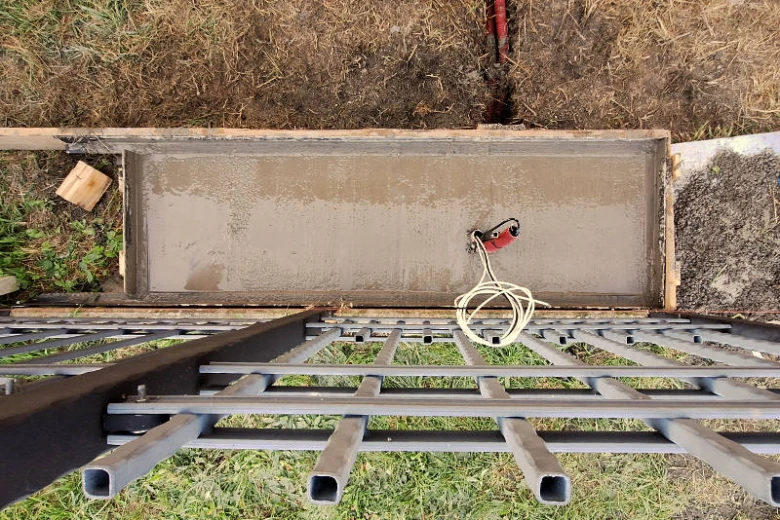

Betonáž základu a použití výztuže
Betonáž základu a použití výztuže představují klíčové fáze při stavbě posuvné brány. Správný výběr betonu a jeho kvalitní zpracování zajistí pevnost a dlouhodobou stabilitu základu, což je základní předpoklad pro bezproblémový provoz brány. Následující postup a parametry pomohou s betonáží i rozhodnutím o použití výztuže.
Výběr správné třídy betonu pro základ posuvné brány
Pro betonový základ posuvné brány je doporučen beton třídy B25 až B30. Tato třída zaručuje dostatečnou pevnost a odolnost vůči zatížení, které základ musí snést. Kamenivo by mělo mít frakci 16-32 mm, což podporuje homogenní strukturu směsi a snižuje riziko tvorby vzduchových kapes. Správně zvolený beton dle výkresu posuvné brány je nezbytný pro stabilní kotvení posuvné brány a její dlouhodobou životnost. U samonosné posuvné brány se doporučuje vysoce pevný beton, aby základ unesl hmotnost konstrukce bez deformací.
Doba a podmínky zrání betonu
Beton musí po betonáži vyzrát minimálně 14 dní, aby dosáhl požadované pevnosti. Během této doby se doporučuje udržovat betonovou směs vlhkou a chránit ji před extrémními teplotami, například přímým slunečním zářením nebo mrazem, které mohou způsobit praskliny a snížit životnost základu. Správné zrání betonu je zásadní pro pevnost betonu a bezpečné kotvení posuvné brány do betonového základu. V případě elektroinstalace posuvné brány je vhodné dokončit betonáž tak, aby byly uložené kabely chráněny a základ nebyl narušen.
- Příprava bednění – zajistit pevnou formu podle výkresu posuvné brány
- Míchání betonu – použít beton třídy B25 – B30 s kamenivem 16-32 mm
- Betonáž základu – rovnoměrně nalít beton a zhutnit
- Povrchová úprava – vyhladit beton a odstranit vzduchové bubliny
- Ochrana a vlhčení – udržovat beton vlhký minimálně 14 dní
- Kontrola ztvrdnutí – před instalací brány ověřit pevnost betonu
Tip: Výztuž betonu není nutná pod dojezdové sloupky, pokud to nevyžadují statické výpočty. Častou chybou při stavbě základu je nedostatečná ochrana čerstvého betonu před vysycháním, což vede k prasklinám a snížení pevnosti.
Tento návod na základ pro posuvné brány pomůže správně ukotvit a betonovat základ pro posuvnou bránu, zvláště v případě samonosných nebo elektrických systémů, kde je kvalita základu kritická.
Příprava elektroinstalace pro automatickou posuvnou bránu
Při přípravě elektroinstalace posuvné brány je klíčové správné uložení kabelů v chráničkách, které vedeme ve vzdálenosti přibližně 250 mm od kraje betonového základu posuvné brány. Tento odstup chrání kabeláž před poškozením při kotvení posuvné brány a umožňuje dostatečnou výztuž betonu kolem průchodek.
Pro samotný pohon se běžně používá kabel CYKY 3×1,5 mm², který zajišťuje elektrické napájení motoru brány. Pro doplňková zařízení, jako jsou bezpečnostní prvky nebo ovládání, je vhodný kabel TCEPKPFLE 1x4x0,6. Koaxiální kabel RG 58/U se instaluje pro připojení antény, pokud je součástí automatizace.
Správné vedení elektroinstalace posuvné brány v základu lze podrobně sledovat ve výkresech posuvné brány, které zobrazují přesné umístění průchodek a chrániček.
- Vedení chrániček minimálně 250 mm od okraje základu
- Použití kabelu CYKY 3×1,5 mm² pro hlavní napájení
- Instalace kabelu TCEPKPFLE 1x4x0,6 pro příslušenství
- Umístění koaxiálního kabelu RG 58/U pro anténu
- Použití kvalitních průchodek pro ochranu kabeláže a utěsnění průchodu
Jaké jsou chyby při stavbě základu pro posuvnou bránu a jak se jim vyhnout
Častou chybou je umístění chrániček příliš blízko okraje základu, což vede k poškození kabelů během betonáže nebo kotvení. Nedostatečná výztuž betonu kolem elektroinstalace může navíc ohrozit stabilitu samonosné posuvné brány s elektronikou. Proto doporučuji přesnou kontrolu podle výkresu posuvné brány před betonáží.

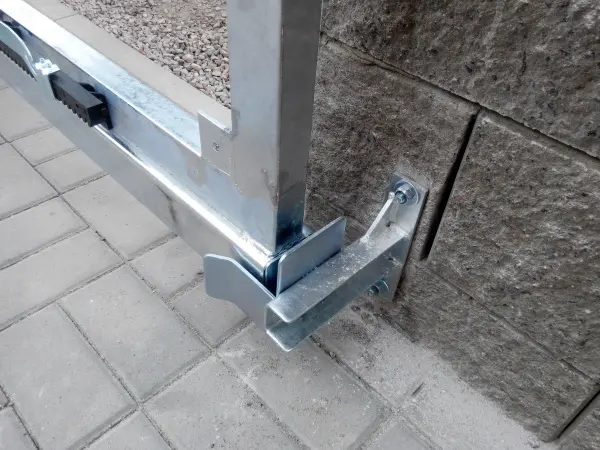

Kotvení nosných prvků a montážní šablony
Správné kotvení posuvné brány začíná pevnou fixací nosných vozíků v betonovém základu. Pro kotvení se využívá chemická kotva Fischer, která zaručuje vysokou pevnost a odolnost spoje. Nosné vozíky se připevňují na závitové tyče M16, jež se zajistí samojistnými maticemi M16, které zabraňují povolení při vibracích. Estetické zakončení montáže doplní plastové krytky, jež chrání závity a zlepšují vzhled.
Jak správně ukotvit posuvnou bránu do betonového základu
- Příprava otvorů – vyvrtání přesných děr pro chemickou kotvu dle výkresu posuvné brány
- Aplikace chemické kotvy Fischer – injektáž do otvorů podle návodu výrobce
- Osazení závitových tyčí M16 – vsazení do chemické kotvy před vytvrdnutím
- Umístění nosných vozíků – nasazení na závitové tyče a utažení samojistnými maticemi M16
- Použití montážní šablony – nasazení šablony v měřítku 1:1 pro zajištění tolerance rovinnosti ±1 cm
- Dokončení montáže – zakrytí matic plastovými krytkami a kontrola přesnosti ukotvení
Tip: Montážní šablona je klíčová pro dosažení rovinnosti a správného postavení nosných prvků. Bez ní hrozí chyby v rovině, které mohou ovlivnit funkčnost posuvné brány a elektroinstalace posuvné brány.
Tento způsob kotvení se hodí zejména pro samonosné posuvné brány, kde je betonový základ posuvné brány podroben většímu zatížení. Naopak u lehčích či dočasných bran může být tento postup nadbytečný.
Časté chyby při stavbě základu a jak se jim vyhnout
Při stavbě betonového základu posuvné brány patří mezi nejčastější chyby nedostatečná hloubka založení. Správný základ musí zasahovat minimálně 10-15 cm pod úroveň zamrznutí půdy, aby zabránil pohybům způsobeným mrazem. Dalším problémem je nekvalitní betonáž, která snižuje pevnost základu a ohrožuje stabilitu celé konstrukce.
Nesprávné kotvení posuvné brány do základu, zvláště u samonosných posuvných bran, způsobuje kroucení a zhoršený chod brány. Pevné a přesné ukotvení s odpovídající výztuží betonu je proto zásadní. Často se také podceňuje příprava elektroinstalace posuvné brány, která musí být správně vedena a chráněna před poškozením.
- Nedostatečná hloubka založení pod úrovní zamrznutí půdy
- Použití nekvalitního betonu bez správné výztuže
- Špatné kotvení nosných prvků brány do základu
- Nedostatečná příprava a ochrana elektroinstalace posuvné brány
Tip: Před betonáží vždy zkontrolujte rozměry podle výkresu posuvné brány a kvalitu materiálů, abyste předešli nákladným opravám.
Jaké jsou chyby při stavbě základu pro posuvnou bránu a jak se jim vyhnout
Základ pro posuvné brány musí být správně dimenzovaný a postaven s ohledem na pevnost a trvanlivost. Vyvarujte se zkratek v betonáži a pečlivě dodržujte kotvení podle doporučených výkresů a schémat základu pro pojezdovou bránu.
Jak číst a používat výkresy a schémata základu
Porozumění výkresům a schématům je nezbytné pro správnou realizaci betonového základu posuvné brány. Přesné rozměry, umístění kotevních prvků a vedení elektroinstalace s dodržením tolerance ±1 cm zajistí správné kotvení a funkčnost celé konstrukce.
Základní rozměry a značení na výkresech
Výkres posuvné brány obsahuje klíčové rozměry jako šířku průjezdu, která se běžně pohybuje od 3000 do 8000 mm, přičemž šířka betonového základu je u bran do 8 m standardně 500 mm, u větších bran 600 mm. Délka základu se vypočítává podle vzorce délka = šířka průjezdu × 0,45, například pro průjezd 4000 mm je délka základu 1800 mm. Hloubka založení je uvedena minimálně 800 až 1000 mm pod úrovní terénu, přičemž u bran širších než 8 m se zvyšuje na 1200 mm, aby se překonala hloubka zamrznutí půdy plus 10-15 cm. Výztuž betonu je na výkresech zakreslena podle statického posouzení, obvykle v místech zvýšeného zatížení.
Umístění kotevních prvků a průchodek
Výkresy a schémata detailně určují polohu kotevních otvorů, které jsou umístěny přibližně 250 mm od okraje základu, aby bylo možné pevné a stabilní kotvení nosných vozíků a dalších prvků. Kotevní prvky zahrnují chemické kotvy Fischer, závitové tyče M16 a samojistné matice M16, jejichž přesné osazení je klíčové pro správnou funkci brány. Průchodky pro elektroinstalaci jsou zakresleny ve vzdálenosti zhruba 500 mm od hrany základu a 250 mm od kraje, vedené kolmo k povrchu, aby umožnily bezpečné uložení kabelů CYKY 3×1,5 mm² nebo 3×2,5 mm² pro pohon a příslušenství.
Tolerance a přesnost montáže
Montážní šablona v měřítku 1:1 je nezbytná pro přesné umístění kotevních prvků a elektroinstalačních průchodek s tolerancí ±1 cm. Povrch betonového základu musí být rovný a hladký, přičemž rovinnost betonu nesmí překročit odchylku 10 mm na 2 m délky. Nedodržení těchto parametrů může vést k nesprávnému chodu brány nebo předčasnému opotřebení mechanických částí, zejména nosných vozíků. Nerezové nosné vozíky umožňují korekce ve všech osách, ale přesná příprava základu významně usnadňuje montáž.
Tip: Před betonáží vyrobte montážní šablonu přesně podle výkresu, která zajistí správné umístění kotevních prvků a elektroinstalačních průchodek. Častou chybou je posunutí kotevních otvorů nebo nepřesné vyvedení chrániček, což komplikuje montáž a může vyžadovat dodatečné úpravy základu.
Časté dotazy
Jaká je doporučená hloubka založení základu pro posuvnou bránu?
Hloubka založení by měla být minimálně 800 až 1000 mm pod finální úrovní terénu, což odpovídá hloubce zamrznutí půdy plus 10-15 cm.
Jaký beton je vhodný pro základ posuvné brány?
Používá se beton třídy B25 až B30 s kamenivem frakce 16-32 mm, který musí vyzrát minimálně 2 týdny.
Jak správně ukotvit nosné vozíky posuvné brány?
Nosné vozíky se kotví pomocí chemické kotvy Fischer, závitových tyčí M16 a samojistných matic M16, které lze zakrýt plastovými krytkami.
Jak připravit elektroinstalaci v základu posuvné brány?
Elektroinstalace se vede v chráničkách umístěných cca 250 mm od kraje základu, používají se kabely CYKY 3×1,5 mm² pro pohon a TCEPKPFLE 1x4x0,6 pro příslušenství.
Jaké jsou nejčastější chyby při stavbě základu pro posuvnou bránu?
Nedodržení hloubky založení, použití nekvalitního betonu, nesprávné ukotvení nosných prvků a nedostatečná příprava elektroinstalace.
Jaké jsou optimální rozměry základu pro posuvnou bránu?
Optimální rozměry základu by měly být minimálně 300 cm délka, 40 cm šířka a 60 cm hloubka, aby zajistily dostatečnou stabilitu.
Jak připravit výkop a bednění pro betonový základ posuvné brány?
Výkop by měl být proveden do hloubky 60 cm a šířky 40 cm, poté se osadí bednění z prken nebo OSB desek pro tvarování základu.
Jak správně provést betonáž a použít výztuž v základu?
Betonáž se provádí jedním zásahem s betonem o pevnosti C25/30 a výztuž se skládá z ocelových prutů průměru 12 mm, rozmístěných v mřížce s roztečí 20 cm.
Jak připravit elektroinstalaci pro automatickou posuvnou bránu v základu?
V základu je třeba vložit chráničku o průměru 40 mm pro kabeláž, umístit ji minimálně 10 cm nad dno základu a zajistit její vodotěsné zakončení.
Jak ukotvit nosné prvky a montážní šablonu na betonový základ?
Nosné prvky se kotví pomocí chemických kotev nebo šroubů M16, přičemž montážní šablona pomáhá přesně nastavit vzdálenosti a výšky během betonáže.
Jak číst a používat výkresy a schémata základu pro posuvnou bránu?
Výkresy obsahují rozměry, umístění výztuže a kotev, je důležité dodržet měřítko 1:10 a sledovat značení vrstev a materiálů.
Jak provést údržbu a kontrolu betonového základu během životnosti posuvné brány?
Pravidelně (jednou ročně) kontrolujte praskliny větší než 2 mm a zajišťujte opravu povrchových poškození pomocí cementové malty.
