Jak vypočítat rozměry základového pasu: základna, výška, hloubka
Přesný výpočet rozměrů základového pasu je klíčový pro stabilitu celé stavby. Základna, výška a hloubka založení musí odpovídat únosnosti zeminy a typu konstrukce. Naučíte se, jak tyto parametry správně určit, aby základ bezpečně přenášel zatížení.
Podstata v kostce
- Minimální hloubka založení základového pasu je 0,8 m pro nesoudržné zeminy a až 1,6 m pro soudržné jemnozrnné zeminy.
- Šířka základového pasu pod nosným zdivem musí být minimálně 500 × 500 mm.
- Minimální vyložení základového pasu vůči zdivu je 100 mm, aby byla zajištěna stabilita konstrukce.
- Podkladní beton pod základovým pásem musí být uložen rovnoměrně a správně vyztužen kari sítí.
- Hloubka založení se volí s ohledem na promrzání zeminy a pozici hladiny podzemní vody, která musí být minimálně 0,3 m pod základovou spárou.
Jak vypočítat rozměry základového pasu: základna, výška a hloubka
Rozměry základového pasu určíte podle zatížení stavby, únosnosti zeminy a platných norem. Šířka základny by měla být minimálně 500 mm a zvolí se tak, aby přenášela zatížení rovnoměrně do podloží. Výška základového pasu se obvykle pohybuje mezi 300 až 600 mm a musí splňovat požadavky ČSN EN 1992 na pevnost a výztuž. Hloubka založení závisí na typu zeminy a ochraně proti promrzání, v praxi se pohybuje mezi 0,8 až 1,6 metru.
Pro správný výpočet rozměrů základových pasů je klíčové znát únosnost podloží a zatížení konstrukce. Hloubka založení musí být dostatečná, aby se zabránilo pohybům způsobeným mrazem nebo sesuvem zeminy. Šířka a výška základového pasu se pak navrhují tak, aby betonáž základů byla dostatečně pevná a umožnila správné uložení výztuže základů.
Doporučené minimální hloubky založení podle typu zeminy
| Typ zeminy | Minimální hloubka založení (m) |
|---|---|
| Písčitá, štěrkovitá | 0,8 |
| Hlinitá, jílovitá | 1,0 |
| Svažitá, nesoudržná | 1,4 |
Tip: Častá chyba je podcenění hloubky založení v méně únosných zeminách, což vede k prasklinám základů. Výpočet rozměrů základového pasu vyžaduje vždy zohlednit kombinaci zatížení a geotechnických podmínek.
Jak určit správnou hloubku založení základového pasu podle typu zeminy
Hloubka založení základového pasu patří k nejdůležitějším parametrům ovlivňujícím stabilitu stavby. Základní pravidlo stanovuje, že musí být vždy pod úrovní promrzání zeminy a dostatečně hluboko pod hladinou podzemní vody, aby nedošlo ke snížení únosnosti podloží. Geotechnický průzkum přináší přesné údaje o typu zeminy a doporučené hloubce založení, což je nezbytné pro správný výpočet základu a betonáž základů.
Jak hloubka založení ovlivňuje stabilitu základového pasu
Hloubka založení přímo závisí na typu zeminy a hladině podzemní vody. U nesoudržných písčitých nebo štěrkových zemin se hloubka pohybuje kolem 0,8 metru, zatímco u jílových, zejména s vysokou plasticitou, může být až 1,6 metru. Je nutné, aby základová spára byla minimálně 0,3 metru pod hladinou podzemní vody, jinak voda sníží únosnost zeminy a může způsobit nestabilitu. Přesné určení hloubky založení doporučuje geotechnický průzkum podle lokálních podmínek, včetně údajů o promrzání zeminy a únosnosti zeminy. Dodržení těchto parametrů zabezpečí správnou výztuž základů a minimalizuje riziko porušení konstrukce.
Jak hluboké základové pásy?
Hloubka základových pásů se určuje především podle druhu zeminy a klimatických podmínek, zejména mrazové hloubky. Tabulka níže shrnuje orientační hodnoty hloubky založení:
| Typ zeminy | Hloubka založení (m) | Minimální vzdálenost pod hladinou podzemní vody (m) |
|---|---|---|
| Nesoudržné písčité | 0,8 – 1,0 | 0,3 |
| Štěrkovité | 0,8 – 1,2 | 0,3 |
| Jílovité s nízkou plasticitou | 1,2 – 1,4 | 0,3 |
| Jílovité s vysokou plasticitou | 1,4 – 1,6 | 0,3 |
Hloubka založení musí vždy překračovat mrazovou hranici, aby nedocházelo k poškození betonáže základů mrazem. Zároveň je klíčové dodržet minimální vzdálenost 0,3 metru pod hladinou podzemní vody, protože voda může negativně ovlivnit únosnost zeminy. Proto je geotechnický průzkum nezbytný pro správné navržení rozměrů základového pasu podle zatížení stavby a místních podmínek.
Tip: Častou chybou je nedostatečné zohlednění hladiny podzemní vody při výpočtu hloubky, což může vést k nestabilitě základů a následným problémům s vlhkostí ve stavbě. Pro rodinné domy se obvykle doporučuje hloubka založení od 0,8 do 1,6 metru, podle typu zeminy a místních klimatických podmínek.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak vypočítat šířku (základnu) a výšku základového pasu podle zatížení a únosnosti podloží
Výpočet správné šířky a výšky základového pasu vyžaduje zohlednění několika klíčových parametrů, zejména zatížení stavby a únosnosti podloží. Tato sekce popisuje, jak určit základnu, výšku a hloubku základového pasu v souladu s normou ČSN EN 1992 a praktickými požadavky na stabilitu konstrukce.
Jak vypočítat šířku základového pasu podle zatížení stavby
Minimální šířka základového pasu pod nosným zdivem je stanovena na 500 mm, což představuje základní požadavek pro zajištění stability. Šířku základového pasu je nutné dále upravit podle celkového zatížení stavby a únosnosti zeminy pod základem. Výpočet spočívá v rozdělení celkového zatížení (včetně vlastní hmotnosti konstrukce a užitného zatížení) na únosnou plochu základového pásu tak, aby kontaktní tlak nepřekročil únosnost podloží. Norma ČSN EN 1992 stanovuje metodiku těchto výpočtů, která zajistí bezpečné rozložení zatížení a předchází sedání či poruše základů.
Jak vypočítat výšku základového pasu podle normy ČSN EN 1992
Výška základového pasu ovlivňuje jeho únosnost a stabilitu vůči smyku a ohybu. Norma ČSN EN 1992 doporučuje volit výšku základů obvykle v rozmezí 0,3 až 0,6 m, v závislosti na typu stavby a zatížení. Vyšší základový pás zajistí lepší rozložení sil a zvýší pevnostní rezervy konstrukce. Výška musí rovněž odpovídat podmínkám betonáže základů a možnostem výztuže základů, aby byla zajištěna dlouhodobá životnost. Nezanedbatelný je také dopad hloubky založení, která musí být dostatečná proti promrzání zeminy.
| Parametr | Minimální hodnota | Doporučený rozsah |
|---|---|---|
| Šířka základového pasu | 500 mm | podle zatížení a únosnosti |
| Výška základového pasu | 300 mm | 300-600 mm |
| Hloubka založení (doporuč.) | 800 mm | dle geotechnického průzkumu |
Tip: Častou chybou je podcenění únosnosti zeminy, což vede k nedostatečně dimenzovanému základovému pásu a následným problémům se sedáním. Pro koho se to hodí: tento výpočet je nezbytný pro rodinné domy i menší stavby s typickým zatížením; pro průmyslové objekty je nutný detailní geotechnický průzkum a statický návrh.

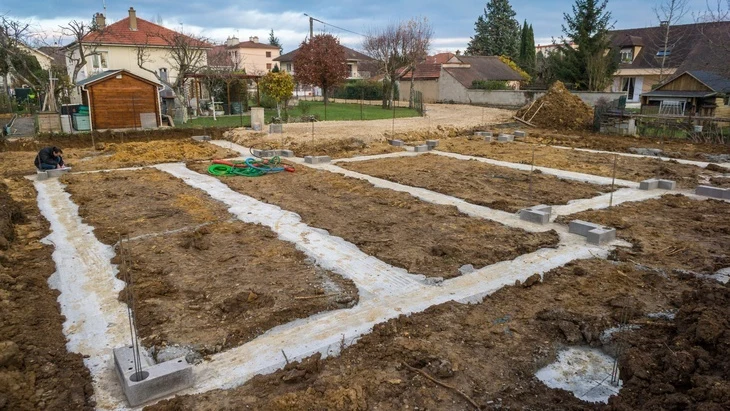

Jak provést výkop a přípravu podkladu pro základový pás
Výkop pro základový pás musí mít přesný obdélníkový průřez s rovnými a čistými kouty, aby bylo možné správně umístit základnu a výztuž. Před zahájením výkopu je nutné odstranit svrchní vrstvu ornice v tloušťce přibližně 10 cm, protože ornice nemá dostatečnou únosnost pro založení stavby. Podkladní beton slouží jako rovný a pevný podklad pro základový pás a musí být zhutněn, aby nedošlo k jeho sedání. Pro zvýšení pevnosti se podkladní beton vyztužuje kari sítí, která zajišťuje rovnoměrné rozložení zatížení a zabraňuje praskání.
Jak hluboko kopat základové pásy pro rodinný dům
- Odstranění ornice – skrývka ornice o tloušťce cca 10 cm pro odstranění nevhodné vrstvy zeminy.
- Výkop s obdélníkovým průřezem – provést přesný výkop podle navržených rozměrů základového pásu včetně správné hloubky založení.
- Příprava podkladu – zhutnit podkladní vrstvu zeminy a vytvořit vrstvu z betonu vyztuženého kari sítí pro stabilní základnu.
- Kontrola únosnosti zeminy – před betonáží ověřit pevnost podloží, které významně ovlivňuje dimenze základů.
Tip: Na co si dát pozor – nesprávně provedený výkop s nerovnými hranami ztěžuje přesné určení základny, výšky i hloubky základového pasu, což může vést k problémům při betonáži základů.
Jak vypočítat množství betonu a navrhnout výztuž pro základový pás
Pro výpočet množství betonu do základových pasů je třeba znát přesné rozměry základny, výšky a délky pásu. Objem betonu se vypočítá podle vzorce:
Objem betonu = délka × šířka × výška
Například základový pás o délce 10 metrů, šířce 0,5 metru a výšce 0,6 metru vyžaduje 3 m³ betonu (10 × 0,5 × 0,6 = 3).
Jak spočítat množství betonu do základových pasů
Pro správný výpočet množství betonu je nezbytné přesně změřit rozměry základového pásu s ohledem na únosnost zeminy a hloubku založení. Hloubka a šířka základového pasu se volí podle statického výpočtu a geotechnického průzkumu.
Výztuž základového pasu
Výztuž základových pasů tvoří kari síť, která zvyšuje pevnost betonu a zabraňuje vzniku trhlin. Kari síť se umisťuje především při spodním okraji základového pásu, aby odolala tahovým silám. V některých případech je vhodné doplnit výztuž také u horního okraje. Správná betonáž základů s kvalitní výztuží výrazně prodlužuje životnost stavby.
- Výpočet základu vychází z přesných rozměrů základového pásu
- Hloubka založení odpovídá místním podmínkám a únosnosti zeminy
- Betonáž základů vyžaduje dostatečné množství betonu podle vypočítaného objemu
- Výztuž základů s kari sítí zajišťuje pevnost a stabilitu konstrukce
Normy a statické požadavky pro návrh základového pasu
Normy základového pasu a statické požadavky tvoří základ správného návrhu rozměrů základny, výšky a hloubky. Dodržení platných předpisů a přesný výpočet kontaktního napětí zajistí bezpečnost a dlouhodobou stabilitu stavby.
Výpočet kontaktního napětí
Kontaktní napětí σz se vypočítá jako poměr návrhového zatížení F a efektivní plochy základu Aef podle vzorce:
σz = F / Aef
Tento výpočet určuje, jaké zatížení přenáší základ na podloží. Například při zatížení 150 kN a efektivní ploše 2 m² dosahuje kontaktní napětí 75 kPa. Správný rozměr základového pasu proto musí zajistit, že tato hodnota nepřekročí únosnost zeminy.
Normové požadavky na únosnost
Podle ČSN 73 1004 a ČSN EN 1992 musí platit podmínka mezního stavu únosnosti:
Rdt ≥ σz
kde Rdt je návrhová únosnost zeminy. Tato podmínka chrání stavbu před přetížením základů a následným sedáním nebo porušením. Návrh šířky a hloubky základového pasu proto vychází z výsledků geotechnického průzkumu a statického výpočtu.
Tip: Při plánování betonáže základů a výztuže základů je nutné respektovat výšku a hloubku založení stanovenou normami, aby nedošlo k podmáčení nebo promrzání zeminy, což výrazně snižuje únosnost základů. Na co si dát pozor: častou chybou je podcenění hloubky založení, což ohrožuje stabilitu stavby zejména v promrzavých oblastech.
Závěrem platí, že správný výpočet základu a volba rozměrů základového pasu musí vždy splňovat normy a statické požadavky, aby bylo zajištěno bezpečné přenesení zatížení do zeminy a dlouhodobá životnost konstrukce.
Časté dotazy
Jak hluboké by měly být základové pásy pro rodinný dům?
Minimální hloubka založení je 0,8 m pro nesoudržné zeminy a až 1,6 m pro soudržné jemnozrnné zeminy; hloubka musí respektovat promrzání a hladinu podzemní vody.
Jaká je minimální šířka základového pasu pod nosným zdivem?
Minimální šířka základového pasu je 500 mm podle ČSN a musí být dostatečná pro rozložení zatížení na únosné podloží.
Jak spočítat množství betonu potřebného pro základový pás?
Objem betonu se vypočítá jako délka × šířka × výška základového pasu, například pás 10 m dlouhý, 0,5 m široký a 0,4 m vysoký potřebuje 2 m³ betonu.
Jak správně navrhnout výšku základového pasu?
Výška základového pasu musí splnit normy ČSN EN 1992 a zohlednit zatížení stavby a únosnost zeminy, typicky 300-600 mm.
Proč je důležité dodržet vyložení základového pasu vůči zdivu?
Minimální vyložení 100 mm zajišťuje stabilitu a správné rozložení zatížení na základ, čímž se předchází prasklinám a deformacím.
Jaký význam má geotechnický průzkum při návrhu základového pasu?
Geotechnický průzkum určuje typ zeminy, její únosnost a hloubku založení, což je klíčové pro bezpečný návrh základů.
Jak ovlivňuje hladina podzemní vody návrh hloubky základového pasu?
Hladina podzemní vody musí být minimálně 0,3 m pod základovou spárou, aby se zabránilo destabilizaci základů vlivem vlhkosti.
Jak kontrolovat správné provedení základového pasu na stavbě?
Kontrola zahrnuje měření hloubky a šířky výkopu, rovinnost a výšku podkladního betonu a správné uložení a vyztužení betonu.
Jaké jsou standardní rozměry základových pasů?
Standardně se šířka pohybuje od 500 mm, výška 300-600 mm a hloubka založení od 0,8 do 1,6 m v závislosti na podmínkách.
Jaký typ betonu a výztuže je vhodný pro základové pasy?
Používá se beton třídy minimálně C20/25 a výztužní kari síť s minimální tloušťkou podle statického návrhu.
Jak určit správnou hloubku založení základového pasu podle typu zeminy?
Hloubka založení by měla být minimálně 80 cm v případě pevné zeminy, u písčitých nebo nestabilních zemin se hloubka zvyšuje až na 120 cm pro zajištění stability.
Jak vypočítat šířku základového pasu podle zatížení a únosnosti podloží?
Šířka základového pasu se vypočítá vydělením celkového zatížení stavby únosností podloží, přičemž se přidává bezpečnostní faktor, typicky 1,5; například při zatížení 150 kN a únosnosti 100 kPa bude šířka 1,5 m.
