Jak vytvořit plán a výkres sedlové střechy: kompletní průvodce

Správné vytvoření plánu a výkresu sedlové střechy je klíčové pro pevnost a trvanlivost celé konstrukce. Zahrnuje přesné rozměry krokví, správný úhel sklonu střechy a výběr vhodných materiálů krovu. Díky detailnímu návrhu se vyhnete častým chybám a zjednodušíte samotnou stavbu.

Jak správně začít plánovat sedlovou střechu

Plánování sedlové střechy je nezbytným základem pro tvorbu přesného výkresu krovu a celkové konstrukce. Klíčovým prvkem je znát přesné rozměry domu, protože ty určují velikost i tvar střechy a následně také konstrukční detaily krovu. Sedlová střecha svou jednoduchou geometrií vyžaduje správný návrh úhlu sklonu a volbu materiálů krovu, které zajistí dostatečnou pevnost a dlouhodobou stabilitu celé střechy.

Při plánování sedlové střechy je třeba vycházet z několika základních faktorů, které ovlivňují nejen konstrukci, ale i montáž a finální vzhled střechy. Správně navržený plán sedlové střechy umožňuje efektivní rozvržení krokví a ostatních prvků krovu včetně přesného určení rozměrů krokví a jejich rozestupů. Bez této přípravy hrozí chyby, které mohou vést k problémům při stavbě nebo snížení životnosti střechy.

Mezi nejdůležitější aspekty plánování stavby sedlové střechy patří:

• přesné změření rozměrů domu, zejména délky a šířky půdorysu
• stanovení úhlu sklonu střechy podle klimatických podmínek a estetických požadavků
• výběr vhodných materiálů krovu s ohledem na zatížení a dostupnost
• rozvržení konstrukčních prvků krovu včetně rozměrů a rozestupů krokví
• zohlednění stavebních předpisů a technických norem platných pro danou lokalitu

Jak správně navrhnout plán sedlové střechy

Pro správný návrh plánu sedlové střechy je nutné začít vytvořením základního půdorysu a určením přesné výšky hřebene. Dále se vypočítá plocha střechy podle rozměrů domu a úhlu sklonu, což pomáhá při dimenzování krokví a výběru vhodných materiálů. Výkres krovu by měl detailně zobrazovat nejen rozměry krokví, ale i umístění nosných trámů a dalších konstrukčních prvků.

Jak správně zakreslit a rozplánovat krovy u sedlové střechy

Při zakreslování krovu do stavebního výkresu je třeba dodržet přesné rozměry krokví a jejich rozestupy, které se obvykle pohybují mezi 60 až 100 cm v závislosti na typu krovu a zatížení střechy. Přesný výkres umožňuje efektivní montáž sedlové střechy a minimalizuje riziko konstrukčních chyb, které by mohly ohrozit stabilitu celé stavby.

Tip: Častou chybou je podcenění vlivu přesných rozměrů domu na konstrukci krovu. Nevyhovující rozměry mohou vést k nerovnoměrnému zatížení a deformacím střechy. Plán sedlové střechy proto vždy začínejte přesným zaměřením a komplexním výpočtem rozměrů.

Jak vytvořit přesný výkres krovu sedlové střechy

Při tvorbě výkresu krovu sedlové střechy je klíčové dodržet správné měřítko a přesně zakreslit všechny nosné konstrukce, které tvoří základní oporu střechy. Standardně se používá měřítko 1:50 nebo 1:100, přičemž volba závisí na rozsahu a detailnosti plánované stavby. Výkres krovu musí obsahovat pozednice, vaznice i kleštiny, které jsou nosnými prvky konstrukce a musí být zakresleny tlustou čarou, aby bylo zřejmé jejich významné statické funkce.

Při plánování stavby střechy je nezbytné respektovat skutečný stav nosných konstrukcí a jejich rozmístění. To znamená, že rozměry krokví a jejich rozestupy musí odpovídat technickým normám a konstrukčním požadavkům daného projektu. Úhel sklonu střechy rovněž ovlivňuje délku a rozměry jednotlivých prvků krovu, což je nutné zohlednit již při tvorbě výkresu. Přesný plán sedlové střechy usnadňuje montáž sedlové střechy a minimalizuje riziko chyb při realizaci.

Jak vytvořit detailní výkres krovu sedlové střechy

Postup tvorby výkresu sedlové střechy krok za krokem zahrnuje:

• Výběr vhodného měřítka 1:50 pro detailní zobrazení nebo 1:100 pro přehlednější náhled celé konstrukce
• Zakreslení pozednic, které tvoří obvodovou nosnou část krovu
• Vyznačení vaznic, jež přenášejí zatížení mezi krokvemi a pozednicemi
• Zakreslení kleštin, které spojují krokve a zvyšují stabilitu střechy
• Zaznamenání úhlu sklonu střechy, který má vliv na délku krokví a celkovou geometrii krovu
• Vyobrazení střešního pláště nad krokvemi, respektujícího požadavky na izolační vrstvy a krytinu
• Použití šablon nebo specializovaného softwaru pro tvorbu přesných výkresů, který výrazně usnadňuje plánování a úpravy konstrukce

Při správném zakreslení a rozplánování krokví u sedlové střechy je možné efektivně naplánovat potřebné materiály krovu a přesné rozměry jednotlivých prvků. Výkres sedlové střechy se liší od výkresu valbové střechy zejména v jednodušší geometrii, což umožňuje přehlednější a rychlejší plánování.

Tip: Častou chybou je nepřesné zakreslení pozednic a vaznic, které vede ke špatnému rozložení zatížení a komplikacím při montáži. Výkres musí být vždy konzultován s konstrukčním specialistou, aby odpovídal skutečným statickým požadavkům.

Výkres krovu je základním nástrojem pro plánování stavby střechy a jeho správná tvorba výrazně zjednodušuje realizaci i případné úpravy během montáže. Použití kvalitního softwaru a detailní zakreslení všech nosných konstrukcí zaručuje přesnost a funkčnost výsledné sedlové střechy.

Jak vypočítat rozměry a rozestupy krokví

Pro správné plánování sedlové střechy je nezbytné přesně vypočítat rozměry a rozestupy krokví, které zajistí optimální nosnost a stabilitu konstrukce. Následující postupy a doporučení vám pomohou určit vhodné parametry pro váš výkres krovu a plánování stavby střechy.

Výpočet plochy sedlové střechy

Plocha sedlové střechy se vypočítá podle rozměrů domu a úhlu sklonu střechy, což je klíčové pro přesný návrh konstrukce krovu i materiálové potřeby. Nejprve změřte délku a šířku zastavěné plochy domu. Poté určete úhel sklonu střechy v stupních. Vzorec pro výpočet plochy jedné strany střechy je:

plocha = délka domu × (šířka domu ÷ 2) ÷ cos(úhel sklonu).

Celková plocha střechy je dvojnásobkem výsledku, protože sedlová střecha má dvě rovné plochy. Tento výpočet umožní přesně stanovit potřebný materiál pro montáž sedlové střechy a vytvoření výkresu krovu.

Doporučené rozměry krokví

Krokve tvoří základní nosnou konstrukci sedlové střechy a jejich rozměry se odvíjejí od rozpětí střechy a zatížení. Standardní průřezy krokví jsou obvykle 60 × 120 mm až 80 × 160 mm, přičemž materiály krovu by měly být kvalitní smrkové nebo borovicové dřevo s vlhkostí do 20 %. Pro větší rozpětí a vyšší zatížení se doporučuje volit silnější profily nebo doplnit konstrukci podpěrami. Správný výběr rozměrů krokví výrazně ovlivní pevnost stavby a její životnost.

Doporučené rozestupy a podpěry

Optimální rozestupy krokví u sedlové střechy se běžně pohybují mezi 600 a 950 mm, záleží však na typu střešní krytiny. U lehčích krytin, jako je kovová krytina, lze rozestupy zvětšit až na 1200 mm, což může snížit počet potřebných krokví a ulehčit konstrukci. Šířka střechy určuje počet podpěr; u šířky do 10 metrů postačuje jedna podpěra uprostřed krovu, u širších střech je nutné rozmístit podpěry rovnoměrně. Dodržení doporučených rozestupů a správné plánování podpěr je klíčové pro bezpečný a dlouhodobý provoz střechy.

Tip: Častou chybou je podcenění rozestupů u těžších krytin, což vede k nadměrnému namáhání krokví a riziku jejich poškození. Pro koho se plánování rozměrů a rozestupů hodí? Především pro stavebníky a projektanty sedlových střech s běžnou šířkou do 15 metrů. Pro atypické konstrukce nebo střechy s výrazně větším rozpětím je vhodné konzultovat návrh s odborníkem na statiku.

Jak vybrat vhodné materiály pro konstrukci střechy

Pro správný návrh sedlové střechy je klíčové zvolit materiály, které odpovídají jak konstrukčním požadavkům, tak místním klimatickým podmínkám. Dřevo jako základní materiál krovu musí být pevné, trvanlivé a vhodně ošetřené, aby konstrukce dlouhodobě odolávala vlivům počasí a zatížení.

Normy a specifikace dřeva

Při plánování stavby střechy je nutné vycházet z platných norem, které určují kvalitu a druh dřeva podle klimatických podmínek. Například v oblasti s vyšší vlhkostí nebo častými mrazy se doporučuje použití dřeva s vyšší odolností vůči hnilobě a mechanickému poškození. Normy stanovují minimální třídy pevnosti a vlhkost dřeva, které nesmí přesáhnout 18 %. Správná impregnace dřeva významně zvyšuje jeho životnost a stabilitu krovu. U výkresu krovu je nutné přesně zakreslit rozměry krokví, které by měly mít běžně průřezy 150×150 mm u hlavních nosníků a 50×150 mm u vaznic. Úhel sklonu střechy také ovlivňuje výběr materiálu a jeho rozměry kvůli zatížení sněhem a větrem.

Druhy dřeva a jejich vlastnosti

Nejčastěji používaným materiálem pro konstrukci sedlové střechy je dřevo modřínu, cedru, smrku a borovice. Modřín se vyznačuje vysokou pevností a přirozenou odolností vůči vlhkosti, což jej činí ideálním pro nosné prvky krovu. Cedr nabízí výbornou odolnost proti hnilobě a zároveň nízkou hmotnost, vhodný pro lehčí konstrukční části. Smrk je cenově dostupný a dobře opracovatelný, avšak vyžaduje kvalitní impregnaci, protože je méně odolný vůči škůdcům a vlhkosti. Borovice se používá hlavně díky stabilnímu objemu a pevnosti, často se impregnuje pro zvýšení ochrany.

Pro správný návrh sedlové střechy včetně konstrukčních detailů je třeba zohlednit tyto vlastnosti a podle plánu přesně vypočítat potřebný materiál pro sedlovou střechu podle rozměrů a plochy střechy. Montáž sedlové střechy musí respektovat doporučené rozestupy a rozměry krokví, aby konstrukce byla bezpečná a trvanlivá.

• Modřín – vysoká pevnost, odolnost vůči vlhkosti
• Cedr – lehký, odolný vůči hnilobě
• Smrk – dostupný, vyžaduje impregnaci
• Borovice – stabilní, pevný materiál s impregnací

Odborná rada: Při plánování sedlové střechy vždy konzultujte výkres krovu s odborníkem, který zajistí správné rozměry krokví a vhodný úhel sklonu střechy podle místních podmínek.

Jak zvolit správný úhel sklonu sedlové střechy

Úhel sklonu sedlové střechy je klíčovým parametrem, který ovlivňuje nejen estetiku domu, ale i konstrukční vlastnosti a náročnost montáže sedlové střechy. Standardní úhel sklonu se pohybuje kolem 45°, což odpovídá optimálnímu poměru mezi plochou střechy a její nosností. Tento sklon se nejčastěji volí pro rodinné domy se šířkou 6 až 8 metrů. Při tomto úhlu vzniká dostatečný odtok vody a sněhu, zatížení střechy zůstává v přijatelných mezích a materiálová spotřeba krokví a dalších prvků konstrukce je úsporná.

Pokud plánujete obytné podkroví, doporučuje se zvýšit úhel sklonu až na 60°. Vyšší sklon zajistí větší vnitřní prostor a lepší využití podkroví pro trvalé bydlení. Tento návrh sedlové střechy však znamená zvýšené zatížení konstrukce a vyšší spotřebu materiálů krovu, což je třeba zohlednit při plánování stavby střechy. Zároveň se prodlužuje čas a náročnost montáže sedlové střechy a zvyšují se náklady na střešní izolaci a krytinu.

Při návrhu správného úhlu sklonu sedlové střechy je nezbytné zohlednit tyto faktory:

• šířka domu a rozměry krokví, které přímo ovlivňují pevnost konstrukce
• plánované využití podkroví (neobytné vs obytné)
• zatížení střechy sněhem a větrem v dané lokalitě
• materiály krovu, které určují maximální rozpětí a pevnost
• možnosti montáže a přístup během stavby střechy

Jak správně navrhnout plán sedlové střechy

Při tvorbě výkresu krovu sedlové střechy je nutné přesně vypočítat rozměry a plochu střechy podle zvoleného úhlu sklonu. Správně zakreslit a rozplánovat krovy u sedlové střechy umožní efektivní využití materiálů a zajistí bezpečnost konstrukce. Podrobný výkres krovu by měl obsahovat rozměry krokví a jejich rozestupy, aby odpovídaly plánovanému zatížení a typu krytiny. Tento postup usnadňuje plánování stavby střechy a minimalizuje riziko konstrukčních chyb.

Jak zakreslit doplňky a detaily na výkresu střechy

Výkres sedlové střechy musí obsahovat všechny klíčové prvky ovlivňující její funkčnost i vizuální podobu. Kromě základní konstrukce krovu, tedy přesných rozměrů krokví (například 150×150 mm pro nosné prvky), úhlu sklonu střechy (standardně 45°) a materiálů (smrk, modřín, borovice), je nezbytné zakreslit i doplňkové elementy jako komín, štítové stěny, hydroizolaci a střešní krytinu. Tyto prvky tvoří kompletní dokumentaci a umožňují přesnou montáž i pozdější údržbu sedlové střechy.

Komín zakreslete na výkres vždy s přesným umístěním vůči půdorysu budovy a výškovým rozměrem nad úrovní střešní roviny. Doporučuje se použít odlišnou čáru nebo barevné zvýraznění a uvést komín v legendě výkresu pro snadnou identifikaci. Štítové stěny zobrazte jak v řezu, tak v půdorysu, protože ovlivňují detaily napojení krovu a střešní krytiny. Hydroizolaci zakreslete pod střešní krytinou, zejména v místech napojení na komín a štítové stěny, aby bylo jasné, jak je střecha chráněna proti vlhkosti a zatékání.

Pro plánování sedlové střechy je klíčové zahrnout do výkresu detaily montáže, zejména rozestupy krokví, které u kovové střešní krytiny mohou být až 600-950 mm, zatímco u břidlicové krytiny je nutné mít minimálně tři podpěry. Doporučené rozměry krokví pro dřevěné konstrukce jsou 150×150 mm pro nosné prvky a 50×150 mm pro bednění. Výkres by měl obsahovat tabulku s přesnými rozměry a rozestupy krokví, která usnadní výrobu a montáž konstrukce. Úhel sklonu střechy, obvykle 45°, ovlivňuje odvod vody a zatížení sněhem, proto jej vždy uveďte na výkresu.

Jak správně zakreslit sedlovou střechu do stavebního výkresu

Při zakreslování sedlové střechy do stavebního výkresu začněte od půdorysu budovy s přesným vytyčením rozměrů střechy a jejího sklonu. Následně zakreslete konstrukci krovu s rozměry krokví a jejich rozestupy podle statických požadavků. Do návrhu zahrňte polohu komínu a štítových stěn, které musí být jasně definovány v horizontálním i vertikálním směru. Barevné značení jednotlivých prvků a legenda výrazně zvyšují srozumitelnost výkresu a minimalizují chyby při realizaci.

• Zakreslete komín jako prostorový prvek s uvedením přesné výšky a polohy vůči střešní rovině
• Vyznačte štítové stěny v řezu i půdorysu pro přesné napojení krovu a krytiny

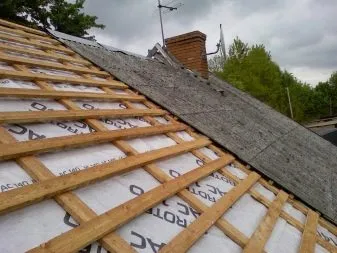

• Doplněte hydroizolaci pod střešní krytinou a v místech napojení detailů, zejména u komínu a štítů
• Uveďte rozměry a rozestupy krokví s ohledem na materiály (např. dřevo 150×150 mm) a statiku konstrukce
• Zaznamenejte úhel sklonu střechy, který ovlivňuje konstrukční detaily i volbu krytiny
• Použijte barevné značení a legendu pro jasné rozlišení jednotlivých prvků na výkresu

Tip: Častou chybou je nepřesné zakreslení komínu bez uvedení výškových rozměrů, což může způsobit problémy s hydroizolací a větráním. Výkres sedlové střechy proto vždy ověřte podle skutečných rozměrů a platných stavebních norem.

Výkres sedlové střechy se liší od valbové střechy zejména jednodušší konstrukcí a jasně definovanými detaily, které usnadňují montáž a zajišťují správnou funkci celé střechy. Správný návrh sedlové střechy včetně konstrukčních detailů a doplňků je základem pro dlouhou životnost a bezpečnost stavby.

Jak správně připravit montážní plán a nástroje

Potřebné nástroje a bezpečnostní opatření

Pro montáž sedlové střechy je nezbytné mít k dispozici tyto nástroje:

• elektrická pila s přesným nastavením úhlu řezu pro řezání krokví o průřezu až 150×150 mm
• kladivo a šroubováky vhodné pro upevnění spojovacích prvků, jako jsou hřebíky a šrouby do dřeva o tloušťce 50-150 mm
• žebřík s protiskluzovou podešví a minimální výškou 3 metry pro bezpečný přístup do pracovních výšek
• měřicí pásmo s délkou minimálně 5 metrů a vodováha pro kontrolu přesných rozměrů a rovinnosti konstrukce

Montážní plán musí obsahovat také bezpečnostní opatření, například povinnost používání ochranných rukavic, přilby a pevné obuvi. Práce ve výškách vyžaduje přítomnost asistenta kvůli manipulaci s těžkými vazníky, které mohou mít délku přes 6 metrů a váhu přes 50 kg. Stabilní a rovný pracovní prostor je nutný pro minimalizaci rizika úrazu.

Jak správně navrhnout plán sedlové střechy

Návrh plánu sedlové střechy začíná vytvořením detailního výkresu krovu v měřítku 1:50 nebo 1:100. Výkres musí zobrazovat všechny nosné prvky, včetně mauerlatů (100×100 mm nebo 150×150 mm), vaznic, kleštin, pásků a vzpěr, kreslených tlustou plnou čarou. Nenosné konstrukce, jako příčky, se do plánu nezahrnují.

Úhel sklonu střechy se standardně volí na 45°, což optimálně vyvažuje zatížení sněhem a větrem. Pro šířku střechy do 10 metrů postačuje jedna podpěra, u širších střech je nutné navrhnout více proporcionálních podpěr. U obytných podkroví se doporučuje zvýšit sklon až na 60°, což však zvyšuje spotřebu dřeva a náklady na materiál.

Plán musí zahrnovat i vrstvy střešní izolace, hydroizolace a pokládku střešní krytiny, včetně specifikace materiálů (například modřín, smrk, borovice) a jejich rozměrů. Dále je nutné zakreslit komín, štítové stěny a plán dešťové kanalizace. Výpočet zatížení konstrukce zahrnuje hmotnost krovu, sněhové a větrné zatížení podle platných norem, a maximální přípustné průhyby.

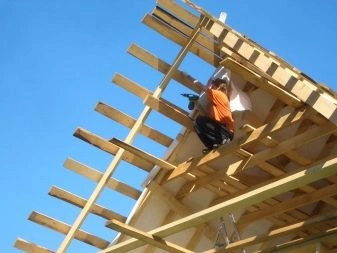

Fáze montáže vazníků

Montáž vazníků probíhá ve čtyřech fázích:

1. Příprava a kontrola všech dílů podle výkresu krovu, včetně ověření rozměrů krokví a kvality dřeva impregnovaného proti škůdcům a vlhkosti
2. Postupné osazování vazníků na mauerlat a nosné stěny s přesností do ±5 mm v horizontální i vertikální rovině
3. Pevné připevnění spojovacích prvků, jako jsou hřebíky o délce minimálně 100 mm a šrouby s odpovídající nosností
4. Kontrola přesnosti umístění vazníků a jejich vodorovnosti pomocí vodováhy a měřicího pásma

Montáž vyžaduje asistenci minimálně jedné osoby kvůli manipulaci s těžkými a rozměrnými vazníky, čímž se minimalizuje riziko poškození konstrukce a úrazu pracovníků.

Tip: Častou chybou je nedostatečné zajištění vazníků během montáže, což vede k deformaci krovu a následným problémům při pokládce střešní krytiny. Doporučuji vždy dodržet plánované rozměry a použít dočasné podpěry pro stabilizaci konstrukce.

Shrnutí: Správně připravený montážní plán sedlové střechy kombinuje precizní výkres krovu v měřítku 1:50 nebo 1:100, přesné rozměry a rozestupy krokví, optimální úhel sklonu 45° a vhodný výběr materiálů. Použití specializovaných nástrojů a dodržení bezpečnostních opatření spolu s montáží vazníků ve fázích za asistence zaručuje pevnou a stabilní konstrukci. Tento postup je vhodný pro zkušené řemeslníky i profesionální montážní firmy, zatímco začátečníkům doporučuji konzultaci s projektantem nebo statikem.

Časté dotazy

Jak se dělá sedlová střecha?

Sedlová střecha se staví na základě přesného plánu a výkresu, který zahrnuje nosné prvky jako krokve a vazníky, s typickým sklonem 45° a rozestupy krokví 600-950 mm.

Jak vypočítat plochu sedlové střechy?

Plocha se vypočítá vynásobením délky svahu šířkou domu; délka svahu se určí podle šířky domu a úhlu sklonu střechy pomocí trigonometrie.

Jak daleko od sebe mají být krokve?

Dřevěné krokve mají rozestupy 600-950 mm, u kovové krytiny může být až 120 cm, podle typu krytiny a zatížení střechy.

Jaký je rozdíl mezi sedlovou a valbovou střechou?

Sedlová střecha má dva svahy a štíty, zatímco valbová střecha má čtyři svahy bez štítů, což ovlivňuje konstrukci krovu a výkres.

Jaké materiály jsou vhodné pro konstrukci sedlové střechy?

Používá se kvalitní dřevo jako modřín, cedr, smrk a borovice, s průřezy tyčí 150×150 mm a desek 50×150 mm, často impregnované pro dlouhou životnost.

Jaký úhel sklonu je ideální pro sedlovou střechu?

Standardní úhel je 45° pro šířku domu 6-8 m; pro obytné podkroví se doporučuje 60°, ale zvyšuje náklady a spotřebu materiálu.

Jak správně zakreslit komín a štítové stěny na výkresu?

Komín a štítové stěny se zakreslují jako prvky vystupující nad úroveň střešního pláště, důležitá je přesnost a viditelnost na výkrese.

Jaké nástroje potřebuji pro montáž sedlové střechy?

Potřebujete elektrickou pilu, kladivo, šroubováky, nůžky na kov, barel na tavbu asfaltu, bezpečnostní obuv a spolehlivý žebřík.

Kolik podpěr je potřeba u sedlové střechy šířky 10 m?

Pro střechu do 10 m se obvykle používá jedna podpěra; u širších střech je potřeba více podpěr proporcionálně k šířce.

Jaké chyby se vyvarovat při tvorbě plánu sedlové střechy?

Vyvarujte se nepřesného měření, nesprávného výběru materiálu, špatného stanovení úhlu sklonu a nevhodného rozmístění krokví.

Jak správně naplánovat podpěry a zatížení krovu sedlové střechy?

Podpěry by měly být navrženy s ohledem na rozpon střechy, obvykle se používají sloupy v rozestupu 2,5 až 3 metry, aby se zajistila stabilita krovu a správné rozložení zatížení.

Jak využít software pro tvorbu výkresu sedlové střechy?

Při tvorbě výkresu lze použít specializované CAD programy, například AutoCAD nebo SketchUp, které umožňují přesné zakreslení rozměrů a detailů střechy v několika krocích.
