Koeficient zhutnění písku určuje, jak efektivně lze zvýšit jeho objemovou hmotnost a stabilitu podloží. Správné měření a postup hutnění, například s využitím vibrační desky nebo Standardní Proctorovy zkoušky, jsou klíčové pro bezpečné a trvanlivé základy stavebních konstrukcí.
Podstata v kostce
- Koeficient zhutnění písku vyjadřuje poměr skutečné objemové hmotnosti k objemové hmotnosti nezhutněného stavu a obvykle se pohybuje kolem 1,5 až 2,0.
- Hutnění písku provádíme po vrstvách o tloušťce 15-30 cm, aby bylo dosaženo optimální hustoty a stability podloží.
- Vibrační desky do 120 kg jsou vhodné pro hutnění písku do hloubky 15-20 cm, těžší stroje dosahují zhutnění až do 40 cm.
- Optimální vlhkost písku výrazně ovlivňuje dosažitelný koeficient zhutnění; příliš suchý nebo mokrý materiál se hůře zhutňuje.
- Kontrola zhutnění se provádí Standardní Proctorovou zkouškou nebo penetračními testy s přesností pod 5 % odchylky od požadované hodnoty.
Co je koeficient zhutnění písku a proč je důležitý
Koeficient zhutnění písku je definován jako poměr objemové hmotnosti zhutněného písku k objemové hmotnosti stejného písku v přirozeném, nezhutněném stavu. Tento parametr ukazuje, jak efektivně byl písek hutněn a přímo ovlivňuje únosnost a stabilitu podloží, což je zásadní pro bezpečnost a životnost stavebních konstrukcí.
Koeficient zhutnění písku se určuje pomocí metod jako Standardní Proctorova zkouška nebo penetrační testy, které měří objemovou hmotnost a vlhkost písku před a po hutnění. Správné hutnění písku, často s pomocí vibrační desky, zvyšuje koeficient a tím i pevnost základů, silnic nebo jiných stavebních prvků.
Co znamená koeficient zhutnění písku
Koeficient zhutnění písku indikuje míru zhutnění a kvalitu hutnící techniky. Hodnota nad 1,0 signalizuje, že písek je hutnější než jeho původní stav, což zlepšuje stabilitu podloží. Pro základové desky se obvykle požaduje koeficient zhutnění minimálně 1,0 až 1,05, aby byla zajištěna dostatečná únosnost podkladu.
Jak určit koeficient zhutnění písku
Určení koeficientu zhutnění zahrnuje měření objemové hmotnosti písku před hutněním a po něm. Vlhkost písku výrazně ovlivňuje dosaženou pevnost, proto je klíčové hutnit písek při optimální vlhkosti, která se stanoví podle Standardní Proctorovy zkoušky. Výsledné hodnoty umožňují posoudit, zda bylo hutnění provedeno správně a jestli je podloží stabilní.
Jaké faktory ovlivňují koeficient zhutnění písku
Koeficient zhutnění písku je klíčovým parametrem při přípravě podloží pro stavební konstrukce. Jeho hodnota závisí především na vlhkosti, zrnitosti a typu použitého písku, což ovlivňuje výslednou pevnost a stabilitu základů.
Jak vlhkost ovlivňuje koeficient zhutnění písku?
Optimální vlhkost písku pro dosažení maximálního koeficientu zhutnění se pohybuje mezi 8 % a 12 %. Písek s nižší vlhkostí je příliš suchý a jeho zrna se špatně přemisťují, což vede k nižší hustotě a tím i ke snížené únosnosti podloží. Naopak, pokud je písek příliš vlhký, zvýšená voda snižuje tření mezi zrny, což opět snižuje pevnost a koeficient zhutnění písku. Při stavebních pracích se proto doporučuje sledovat vlhkost pomocí penetračních testů nebo Standardní Proctorovy zkoušky, aby byla zajištěna správná vlhkostní hladina pro hutnění písku.
Jaký vliv má zrnitost a typ písku na zhutnění?
Hrubší štěrkopískový písek s větší zrnitostí dosahuje obecně nižšího koeficientu zhutnění než jemný říční písek. Říční písek má díky lepší tříděnosti (rozložení velikosti zrn) a kulatějšímu tvaru zrn vyšší schopnost hutnění, obvykle s koeficientem zhutnění kolem 0,85 a více. Naopak štěrkopískový písek, který obsahuje větší podíl hrubších zrn a štěrku, má kvůli své struktuře nižší objemovou hmotnost po zhutnění a koeficient často pod 0,80.
| Typ písku | Průměrná vlhkost (%) | Koeficient zhutnění | Poznámka |
|---|---|---|---|
| Říční písek | 8-12 | 0,85 a výše | Lepší tříděnost, vyšší hutnění |
| Štěrkopískový písek | 8-12 | cca 0,75-0,80 | Hrubší zrnitost, nižší hutnění |
| Smíšený písek | 8-12 | 0,80-0,85 | Závisí na podílu hrubých zrn |
Odborná rada: Při výběru písku a plánování hutnění vždy zvažte typ písku a jeho vlhkost, protože tyto faktory přímo ovlivňují koeficient zhutnění písku a tím i stabilitu stavebního podloží. Více informací o vlivu vlhkosti a zrnitosti písku najdete na portálu eAGRI.cz.
Jaké jsou chyby při hutnění písku a jak se jim vyhnout? Častou chybou je hutnění písku bez kontroly vlhkosti, což vede k nedostatečnému zhutnění a riziku sesedání podloží. Další chybou je použití nevhodného typu písku, například hrubého štěrkopískového písku tam, kde je potřeba vyšší koeficient zhutnění.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Metody měření a laboratorní stanovení koeficientu zhutnění písku
Standardní Proctorova zkouška
Standardní Proctorova zkouška je klíčová laboratorní metoda pro stanovení koeficientu zhutnění písku. Určuje optimální vlhkost materiálu, při které dosahuje maximální suché objemové hmotnosti. Typicky se tato hodnota pohybuje kolem 1,6-1,8 g/cm³ pro běžné písky. Výsledkem je referenční hodnota maximální suché objemové hmotnosti, která slouží jako základ pro porovnání s reálným zhutněním v terénu. Laboratorní přesnost této metody je vysoká, umožňuje přesné nastavení hutnícího procesu a kontrolu kvality zhutnění.
Penetrační testy
Penetrační testy poskytují rychlou a praktickou kontrolu koeficientu zhutnění přímo na staveništi. Princip spočívá v měření odporu půdy proti pronikání kužele nebo jehly, přičemž vyšší odpor signalizuje vyšší hustotu materiálu. Přesnost penetračních testů dosahuje přibližně ±5 %, což je dostačující pro běžné stavební práce, avšak nelze je považovat za náhradu laboratorních metod. Tyto testy jsou vhodné pro průběžnou kontrolu hutnění během výstavby, zejména u menších projektů nebo tam, kde není možné provést komplexní laboratorní analýzy.
Nukleární metody
Nukleární metody představují moderní a velmi přesný způsob měření koeficientu zhutnění písku přímo v terénu. Pomocí gama záření se současně stanovuje hustota a vlhkost materiálu s přesností lepší než 3 %. Tento způsob umožňuje okamžitou zpětnou vazbu během hutnění, což je výhodné zejména u rozsáhlých projektů jako jsou silnice, letištní plochy nebo průmyslové základy. Použití nukleárních přístrojů vyžaduje certifikovanou obsluhu a splnění bezpečnostních předpisů.
| Metoda | Přesnost | Použití | Výhody | Nevýhody |
|---|---|---|---|---|
| Standardní Proctorova zkouška | ±1-2 % | Laboratorní stanovení optimální vlhkosti a max. objemové hmotnosti | Vysoká přesnost, referenční hodnota | Nelze použít přímo v terénu |
| Penetrační testy | ±5 % | Rychlá kontrola zhutnění na stavbě | Jednoduchost, rychlost | Nižší přesnost, nelze nahradit laboratorní test |
| Nukleární metody | <3 % | Přímé měření hustoty a vlhkosti v terénu | Okamžitá zpětná vazba, vysoká přesnost | Vyšší náklady, požadavky na obsluhu |
Tip: Častou chybou je spoléhání se výhradně na penetrační testy bez ověření Standardní Proctorovou zkouškou, což může vést k podhodnocení skutečné hustoty a následnému nedostatečnému zhutnění. Doporučuji kombinovat laboratorní metody s terénními měřeními podle rozsahu a typu stavby.
Pro dosažení požadovaného koeficientu zhutnění písku byste měli vždy vycházet z laboratorních hodnot Standardní Proctorovy zkoušky a průběžně kontrolovat hutnění penetračními testy nebo nukleárními metodami, zejména u projektů s vyššími nároky na únosnost a stabilitu podloží.
Doporučený postup hutnění písku krok za krokem
Příprava materiálu a kontrola vlhkosti
Písek by měl mít vlhkost v rozmezí 8-12 %, což je optimální pro dosažení maximálního koeficientu zhutnění. Vlhkost mimo tento rozsah snižuje efektivitu hutnění – příliš suchý písek vede k povrchovému zhutnění bez dostatečného zvýšení objemové hmotnosti, zatímco přemokřený materiál způsobuje nerovnoměrné zhutnění a riziko sesuvů. Vlhkost písku se ověřuje Standardní Proctorovou zkouškou nebo penetračními testy, které zároveň pomáhají určit optimální hutnící parametry.

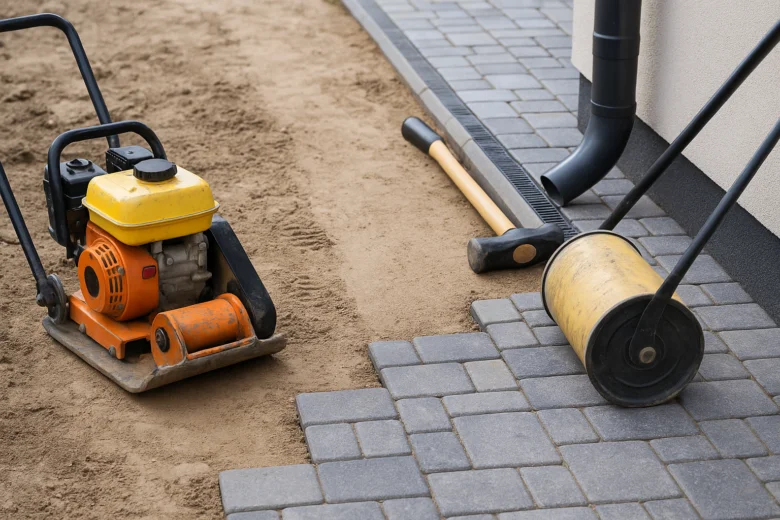

Výběr a použití hutnící techniky

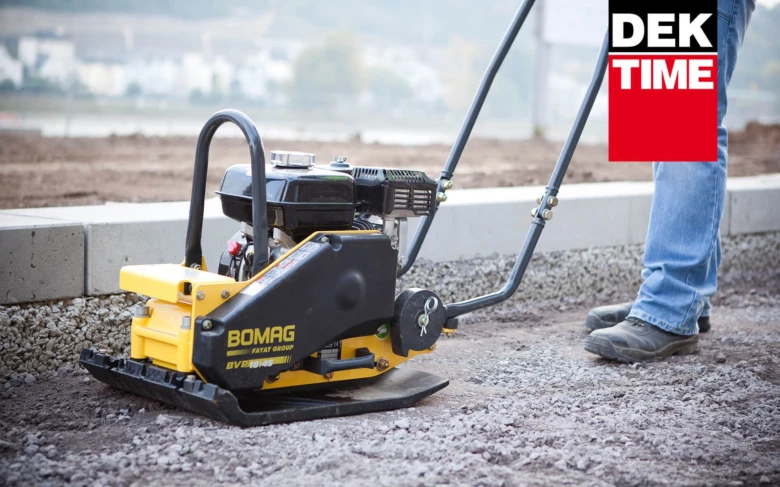

Pro hutnění písku se doporučují vibrační desky s hmotností do 120 kg, které hutní efektivně do hloubky 15-20 cm. Pro rozsáhlejší plochy je vhodné použít těžší vibrační desky o hmotnosti 160-700 kg, které zajistí hutnění až do 40 cm. Ruční pěch je vhodný pouze pro malé plochy nebo úpravy, protože nedosahuje rovnoměrného hutnění a omezené hloubky. Výběr vibrační desky by měl odpovídat požadované hloubce hutnění a ploše – lehčí stroje pro menší plochy a opravy, těžší pro větší stavební zásahy.
Postup hutnění po vrstvách
Hutnění písku se provádí po vrstvách o tloušťce 15-30 cm, přičemž každá vrstva zeminy musí být hutněna samostatně. Tento postup zabraňuje nedostatečnému zhutnění spodních vrstev a zároveň přehutnění horních. Doba hutnění každé vrstvy vibrační deskou závisí na její tloušťce a typu stroje, přičemž pracovní rychlost by měla být 20-30 m/min, aby se dosáhlo požadovaného koeficientu zhutnění. Častou chybou je příliš rychlý pohyb vibrační desky, který vede k nerovnoměrnému zhutnění a nižší objemové hmotnosti.
- Kontrola vlhkosti – upravte vlhkost písku na 8-12 % před zahájením hutnění
- Rozdělení materiálu – naneste písek ve vrstvách 15-30 cm na hutněnou plochu
- Výběr vibrační desky – zvolte stroj podle požadované hloubky hutnění a velikosti plochy
- Hutnění vrstvy – pomalu pohybujte vibrační deskou rychlostí 20-30 m/min, dokud nedosáhnete požadovaného zhutnění
- Kontrola zhutnění – ověřte kvalitu hutnění měřením objemové hmotnosti nebo penetračními testy před pokládkou další vrstvy
Tip: Příliš rychlý pohyb vibrační desky nebo hutnění vrstev silnějších než 30 cm často způsobuje nerovnoměrné zhutnění a snižuje koeficient zhutnění. Pro základy staveb se doporučuje koeficient zhutnění minimálně 0,95, což odpovídá téměř maximální možné objemové hmotnosti písku. Nižší hodnoty mohou být přijatelné pro méně namáhané plochy, vždy však záleží na specifikaci projektu.
Výběr hutnící techniky pro písek a jejich parametry
Při hutnění písku je klíčové zvolit správný typ hutnící techniky podle rozsahu prací a požadované hloubky zhutnění. Vibrační pěchy váží přibližně 70 kg a díky své kompaktní velikosti jsou ideální pro zhutnění písku v prostorách s omezeným přístupem, například kolem základových pasů nebo v úzkých zákoutích. Jejich hutnící síla však postačuje spíše pro vrstvy do 15 cm.
Vibrační desky se liší hmotností od lehkých strojů kolem 80 kg až po těžší modely přes 150 kg. Lehká vibrační deska hutní písek do hloubky 15-20 cm a hodí se pro menší plochy nebo jemnější vrstvy. Těžší desky dokážou zhutnit vrstvy až do 40 cm, což oceníte při větších projektech. Volba hmotnosti desky závisí na objemové hmotnosti písku a jeho vlhkosti – suchý písek se hutní hůře a vyžaduje silnější vibrace.
Vibrační válec je určen pro rozsáhlé plochy, například při terénních úpravách nebo stavbě komunikací. Jeho hmotnost a hutnící síla umožňují efektivní hutnění silných vrstev písku, přičemž práce s válcem je rychlejší a méně náročná než ruční pěchování.
| Typ hutnící techniky | Hmotnost stroje (kg) | Vhodná hloubka hutnění (cm) | Využití |
|---|---|---|---|
| Vibrační pěch | cca 70 | do 15 | Stísněné prostory, malé plochy |
| Vibrační deska | 80-150+ | 15-40 | Střední až větší plochy, různé vrstvy |
| Vibrační válec | 500 a více | 30 a více | Rozsáhlé plochy, terénní úpravy |
Jak těžkou vibrační desku vybrat pro hutnění písku
Výběr vibrační desky by měl respektovat vlhkost písku a výsledný koeficient zhutnění požadovaný pro stavbu. Pro standardní písek s běžnou vlhkostí stačí deska kolem 100 kg pro hutnění do 20 cm. Přesnější určení pomůže Standardní Proctorova zkouška a penetrační testy, které stanoví optimální objemovou hmotnost a vlhkost písku. Při nižší vlhkosti nebo větší frakci je vhodnější těžší stroj.
Výhody vibrační desky oproti ručnímu pěchu při hutnění písku spočívají v rovnoměrnějším a efektivnějším zhutnění větších ploch s menší fyzickou námahou. Ruční pěch je však nenahraditelný v těžko přístupných místech.
Odborná rada: Častou chybou při hutnění písku je nedodržení hutnění po vrstvách do optimální hloubky, což snižuje koeficient zhutnění a může způsobit sedání stavby. Proto se doporučuje vždy pracovat s vhodnou technikou podle typu a stavby písku.
Typické chyby při hutnění písku a jak se jim vyhnout
Při hutnění písku patří mezi nejčastější chyby nedostatečné hutnění, které vede k propadům a trhlinám v podloží. Tento problém vzniká především tehdy, pokud není písek zhutněn po vrstvách s dostatečnou objemovou hmotností nebo pokud se nevykonají kontrolní penetrační testy. Naopak přehutnění může způsobit praskliny v konstrukci, zejména při použití nevhodné hutnící techniky či příliš vysoké intenzitě vibrační desky.
Nevhodná vlhkost písku významně snižuje efektivitu hutnění. Písek by měl mít optimální vlhkost odpovídající Standardní Proctorově zkoušce, jinak se hutnění stává méně účinným a vyžaduje více průchodů. Další častou chybou je nevhodný výběr stroje – například příliš lehká nebo naopak příliš těžká vibrační deska může poškodit povrch a vést k nerovnoměrnému zhutnění.
Pro správný postup hutnění doporučuji:
- dodržovat hutnění po vrstvách o tloušťce 15-30 cm
- kontrolovat vlhkost písku a upravit ji podle potřeby
- použít vibrační desku s hmotností 80-150 kg, která odpovídá typu a frakci písku
- pravidelně provádět penetrační testy k ověření koeficientu zhutnění písku
Jaké jsou chyby při hutnění písku a jak se jim vyhnout
Vyvarujte se přehutnění i nedostatečného hutnění, vždy kontrolujte vlhkost a používejte správnou vibrační desku. Tak docílíte rovnoměrného a stabilního podloží bez trhlin a propadů.

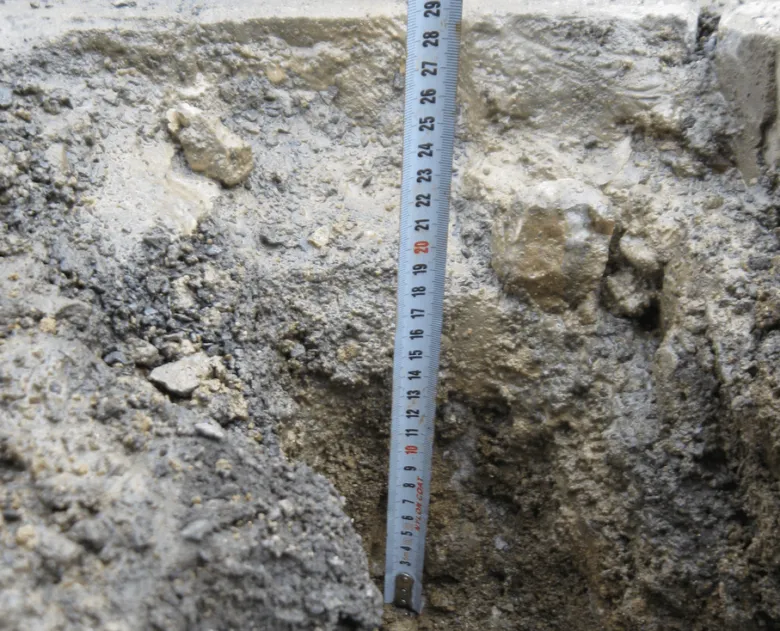

Kontrola kvality zhutnění písku a metody testování
Měření objemové hmotnosti
Měření objemové hmotnosti vzorku písku v laboratorních podmínkách představuje základní metodu pro přesné stanovení koeficientu zhutnění. Objemová hmotnost vyjadřuje hmotnost písku na jednotku objemu (kg/m³) a slouží jako referenční hodnota pro porovnání se skutečným stavem v terénu. Vzorek se odebírá po hutnění a následně se vysušuje při teplotě kolem 105 °C, aby se eliminoval vliv vlhkosti písku na výsledky. Pro spolehlivé výsledky je nutné odebrat minimálně 3 vzorky na různých místech a průměrovat hodnoty.
Penetrační a nukleární testy
Penetrační testy měří odpor půdy vůči pronikání standardizované tyče nebo kužele, přičemž vyšší odpor odpovídá lepšímu zhutnění. Tento způsob umožňuje rychlou kontrolu přímo na stavbě, obvykle do hloubky 30 cm, což odpovídá běžné vrstvě hutnění. Nukleární testy využívají radioaktivní zdroj k měření objemové hmotnosti a vlhkosti písku s přesností ±5 %. Výsledky jsou k dispozici okamžitě, což umožňuje operátorům průběžně vyhodnocovat kvalitu hutnění a rozhodovat o dalším postupu.
Při hutnění vibrační deskou je doporučeno provádět kontrolu po každé zhutněné vrstvě, obvykle o tloušťce 20-30 cm, aby se zabránilo nedostatečnému zhutnění, což patří mezi nejčastější chyby v praxi. Nedostatečné zhutnění může vést k pozdějšímu sedání základů a tvorbě trhlin ve stavbě.
Kombinace metod a využití kompaktoměru
Pro komplexní kontrolu kvality hutnění se osvědčuje kombinovat laboratorní měření objemové hmotnosti s rychlými penetračními nebo nukleárními testy přímo na stavbě. Kompaktoměr doplňuje tyto metody indikací míry zhutnění pomocí světelných diod, které signalizují dosažení požadované hustoty materiálu. Tento přístroj umožňuje operátorům rychle a efektivně vyhodnotit, zda je koeficient zhutnění písku v souladu s požadavky Standardní Proctorovy zkoušky a projektové dokumentace.
Tip: Při kontrole kvality hutnění dbejte na pravidelné měření po vrstvách, protože přeskočení kontroly může vést k přehutnění nebo naopak nedostatečnému zhutnění, což negativně ovlivní únosnost podloží.
Tento systematický přístup zajišťuje, že koeficient zhutnění písku dosáhne hodnoty minimálně 0,95 až 1,00 podle požadavků na základovou vrstvu, což je nezbytné pro stabilitu a dlouhodobou životnost stavebních konstrukcí.
Časté dotazy
Jaký je typický koeficient zhutnění písku pro základovou desku?
Typický koeficient zhutnění písku pro základovou desku se pohybuje mezi 1,7 a 2,0, v závislosti na vlhkosti a zrnitosti materiálu.
Jaká je optimální vlhkost písku pro dosažení dobrého zhutnění?
Optimální vlhkost písku pro hutnění je obvykle mezi 8 a 12 %, což umožňuje efektivní zhutnění bez přemokření.
Jakou vibrační desku použít pro hutnění písku do hloubky 20 cm?
Pro hutnění do hloubky 15-20 cm se doporučují vibrační desky do hmotnosti 120 kg, které efektivně zhutní písek bez poškození povrchu.
Jak často se má kontrolovat zhutnění během hutnění písku?
Kontrola zhutnění by měla probíhat po dokončení každé vrstvy o tloušťce 15-30 cm, aby se zajistila požadovaná hustota.
Jaké jsou nejpřesnější metody měření koeficientu zhutnění písku?
Nejpřesnější metody jsou Standardní Proctorova zkouška v laboratoři a nukleární testy v terénu s přesností do 5 %.
Může nevhodná vlhkost ovlivnit výsledek zhutnění?
Ano, příliš suchý nebo mokrý písek snižuje efektivitu hutnění a může vést k nižším hodnotám koeficientu zhutnění.
Jaké jsou nejčastější chyby při hutnění písku?
Nedostatečné hutnění, přehutnění, nevhodný výběr stroje a nesprávná vlhkost jsou nejčastější chyby vedoucí k poruchám podloží.
Lze hutnit písek ručně bez strojů?
Ano, ruční hutnění je možné pomocí pěchu, ale je vhodné jen pro malé plochy a méně náročné aplikace.
Jak dlouho trvá hutnění písku vibrační deskou?
Pracovní rychlost vibračních desek je obvykle 20-30 m/min, doba hutnění závisí na tloušťce vrstvy a typu stroje.
Jaký vliv mají různé typy písku na koeficient zhutnění?
Říční písek obvykle dosahuje vyššího koeficientu zhutnění (1,7-2,0) než štěrkopískový písek (1,5-1,8) kvůli rozdílné zrnitosti a tvaru zrn.
Jaký je doporučený postup hutnění písku po vrstvách?
Písek se hutní ve vrstvách o tloušťce cca 15-20 cm, přičemž každá vrstva se zhutní vibrační deskou minimálně 3x, aby se dosáhlo rovnoměrného zhutnění.
Jak těžkou vibrační desku zvolit pro efektivní hutnění písku?
Pro hutnění písku se doporučuje vibrační deska o hmotnosti 80-100 kg, která zajistí dostatečnou energii pro zhutnění do hloubky až 20 cm.
Jak zlepšit zhutnění jílovité zeminy ve srovnání s pískem?
Jílovitou zeminu je vhodné hutnit po vrstvách tloušťky 10-15 cm, přičemž každou vrstvu je třeba zhutnit minimálně 4x, často s použitím vibračního pěchu pro lepší efekt.
Jak správně použít vibrační desku při hutnění písku?
Vibrační desku je třeba při hutnění písku pomalu posouvat s přesahem cca 10 cm mezi jednotlivými průchody, aby byl povrch rovnoměrně zhutněn bez vzniku dutin.
Jaké chyby se nejčastěji dělají při ručním hutnění štěrku?
Při ručním hutnění štěrku je častou chybou nedostatečné zhutnění vrstev o tloušťce větší než 20 cm a nedostatečné překrytí při jednotlivých úderech, což vede k nerovnoměrnému zhutnění.
