Komplexní návod a systém montáže větrané fasády krok za krokem

Montáž větrané fasády vyžaduje přesný systém, který zajistí správnou funkci i dlouhou životnost. Klíčové je správné kotvení větrané fasády na nosný rošt fasády, správné uložení difuzní fólie a efektivní tepelná izolace fasády. Dodržení těchto kroků minimalizuje riziko vlhkosti a tepelných ztrát.

Jak sestavit nosný rošt pro větranou fasádu

Nosný rošt fasády tvoří základ pro správnou instalaci větrané fasády a jeho výběr i montáž musí odpovídat typu použitého zateplení. Pro kotvení větrané fasády se nejčastěji používají hliníkové profily nebo dřevěné hranoly o rozměrech 26 x 68 mm, které se upevňují pomocí kotevních prvků a konzol přizpůsobených tloušťce tepelné izolace. Správně sestavený nosný rošt zajistí stabilitu fasádního obkladu a vytvoří optimální větranou mezeru fasády.

Materiály pro nosný rošt

Nosný rošt se vyrábí z hliníkových profilů, které jsou odolné proti korozi a lehké, což usnadňuje montáž a zaručuje dlouhou životnost. Alternativou jsou dřevěné hranoly, zejména z termoborovice, které dobře spolupracují s difuzní fólií fasáda a jsou vhodné pro tradiční konstrukce. Hliník je však vhodnější pro vyšší požadavky na trvanlivost a minimální údržbu.

Kotvení a konzoly

Kotvení nosného roštu probíhá pomocí kotevních prvků, které pevně fixují konzoly k nosné stěně. Konzoly se volí podle tloušťky tepelné izolace – například pro 9 cm zateplení se doporučuje 12 cm konzola, která zajistí potřebnou větranou mezeru fasády. Správné kotvení zajišťuje bezpečnost montáže fasády a stabilitu celého systému.

Tip: Cena nosného roštu pro větranou fasádu se liší podle materiálu a délky konzol, přičemž hliníkové profily bývají dražší, ale vyžadují méně údržby než dřevěné hranoly.

Jak správně zvolit a instalovat tepelnou izolaci a difuzní fólii

Správná volba tepelné izolace a precizní instalace difuzní fólie jsou klíčové pro funkčnost větrané fasády. Tepelná izolace fasády musí přesně kopírovat rozměry nosného roštu fasády a difuzní fólie zajistit dostatečné odvětrání a ochranu proti vlhkosti.

Typy tepelné izolace

Větraná fasáda nejčastěji používá minerální izolaci nebo čedičovou izolaci s tepelnou vodivostí kolem λ = 0,035 W/mK. Minerální izolace nabízí dobré izolační vlastnosti a odolnost proti požáru. Čedičová izolace je vhodná tam, kde je potřeba vyšší mechanická pevnost. Izolační desky by měly být o cca 1 cm širší než nosný rošt fasády, aby se zabránilo vzniku tepelných mostů.

Montáž difuzní fólie a její utěsnění

Difuzní fólie fasáda pokrývá s minimálním přesahem 10 cm přes sousední prvky, čímž se zajistí větraná mezera fasády a správný odvod vlhkosti. Okraje fólie je nutné utěsnit těsnicími páskami a tmelem kolem okenních a dveřních otvorů. Tento postup zabraňuje vnikání vody a zajišťuje bezpečnost montáže fasády.

Doporučené postupy pro větraná fasáda montáž návod:

• Vyberte izolaci s hodnotou λ ≤ 0,035 W/mK
• Použijte difuzní fólii s překrytím minimálně 10 cm
• Utěsněte spoje fólie těsnicími páskami a tmely
• Izolační desky přizpůsobte šířce nosného roštu fasády + 1 cm

Tip: Při kotvení větrané fasády dbejte, aby difuzní fólie nebyla mechanicky poškozena, což může ovlivnit její funkci.

Jak vyřešit větranou mezeru a její funkci

Větraná mezera patří mezi klíčové prvky větrané fasády, protože umožňuje správné proudění vzduchu a ochranu tepelné izolace fasády. Správné dimenzování a zabezpečení otvorů zabraňuje poškození izolace i pronikání škůdců.

Optimální rozměry větrané mezery

Minimální šířka větrané mezery fasády by měla být 2 cm, ideálně však 4 cm. Tato velikost zajistí dostatečné proudění vzduchu, které odvádí vlhkost a zabraňuje boulování izolace. U větrané fasády systém instalace vždy počítá s touto mezerou, aby kotvení větrané fasády a fasádní obklad montáž fungovaly správně.

Ochrana nasávacích a výstupních otvorů

Nasávací otvory i výstupní části větrané mezery musí být chráněné ochrannými mřížkami. Tyto mřížky zabraňují vniknutí hlodavců a ptáků do větrané mezery fasády, čímž chrání tepelnou izolaci fasády před poškozením. Při montáži je třeba věnovat pozornost správnému upevnění těchto prvků, aby nedošlo k narušení difuzní fólie fasády.

• Minimální šířka větrané mezery: 2 cm
• Doporučená šířka větrané mezery: 4 cm
• Nasávací a výstupní otvory: chráněné mřížkami proti škůdcům
• Ochrana izolace: zabránění boulování a poškození

Tip: Při montáži větrané fasády doporučuji vždy ověřit, že větraná mezera není zúžená kotvením nebo nosným roštem fasády, což by mohlo narušit proudění vzduchu.

Postup montáže roštu a fasádního obkladu krok za krokem

Montáž větrané fasády vyžaduje přesný postup od přípravy roštu po upevnění fasádního obkladu. Následující instrukce popisují systém montáže provětrávané fasády krok za krokem, aby byla zajištěna správná funkčnost nosného roštu fasády a efektivní větraná mezera fasády.

Příprava a uchycení podkladních hranolů

Podkladní hranoly z termoborovice o rozměrech 26 x 68 mm se upevňují na konzoly, které začínají u soklu a pokračují směrem nahoru. Konzoly musí být pevně kotveny k nosné konstrukci, čímž se vytvoří základ pro další vrstvy a správná tepelná izolace fasády.

Montáž profilů Diagonal 2H a distančních pomůcek

Profily Diagonal 2H s rozměry 40 x 40 x 3000 mm se instalují na připravený rošt. Pro správné předsazení profilů a udržení větrané mezery fasády se používají distanční pomůcky. Tento systém montáže provětrávané fasády zajišťuje stabilitu a umožňuje optimální cirkulaci vzduchu za fasádním obkladem.

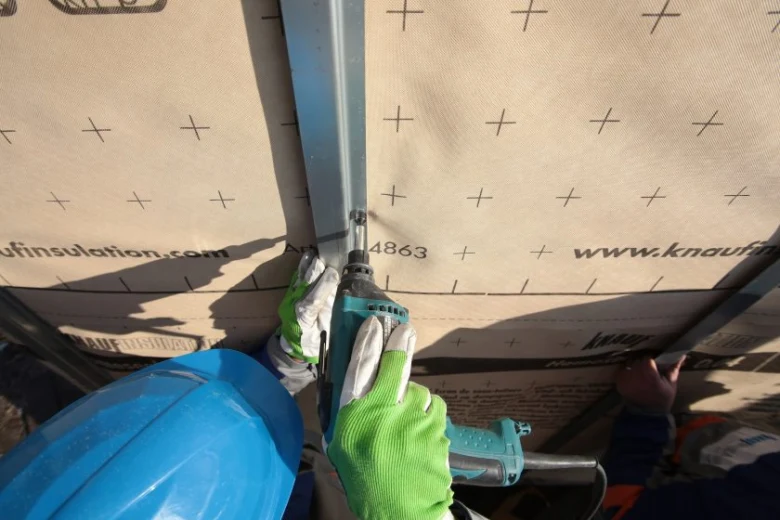

Kotvení profilů Z a W a upevnění obkladů

Profily Z a W se kotví vruty do nosné konstrukce s maximální vzdáleností 30 cm mezi jednotlivými upevňovacími body. Fasádní obklad se následně upevňuje na svislý rošt tvořený právě těmito profily. Takový způsob kotvení větrané fasády zaručuje pevnost a bezpečnost montáže fasády.

1. Upevnit podkladní hranoly z termoborovice na konzoly od soklu nahoru
2. Namontovat profily Diagonal 2H s využitím distančních pomůcek pro správný odstup
3. Připevnit profily Z a W vruty do 30 cm pro pevné kotvení
4. Instalovat fasádní obklad na svislý rošt dle montážního návodu

Tip: Častou chybou je nedodržení správné vzdálenosti mezi vruty při kotvení profilů Z a W, což může vést k nepevné fasádě a problémům s větranou mezerou. Tento systém montáže větrané fasády se hodí zejména pro objekty s požadavkem na dlouhou životnost fasády a efektivní tepelnou izolaci, méně vhodný je pro rychlé rekonstrukce s omezeným rozpočtem.

Jak kotvit fasádní obklady a výběr upevňovacích systémů

Kotvení fasádních obkladů patří mezi klíčové kroky montáže větrané fasády a ovlivňuje její životnost i funkčnost. Správný výběr upevňovacích systémů závisí na typu obkladů i podkladu, proto je vhodné znát základní principy mechanického a chemického kotvení.

Mechanické a chemické kotvení

Mechanické kotvení využívá vruty, nýty nebo hmoždinky, které pevně drží fasádní obklad na nosném roštu fasády. Tento způsob je spolehlivý a umožňuje snadnou výměnu jednotlivých dílů. Chemické kotvení spočívá v lepení obkladů na podklad pomocí speciálních lepidel, což eliminuje mechanické poškození materiálu, ale komplikuje případnou opravu. Pro kotvení větrané fasády doporučuji mechanické upevnění, zejména na nerovné nebo savé podklady.

Klipy a výběr podle rozměru obkladů

Klipy pro dřevěné fasádní obklady jsou dostupné v šířkách 60, 100 a 140 mm, což umožňuje přizpůsobit upevnění rozměrům obkladů a požadované estetice. Mezerníky mezi klipy mají tloušťky od 5,5 do 30 mm a zajišťují správnou větranou mezeru fasády i prostor pro tepelnou izolaci fasády a difuzní fólii fasády.

Tip: Pro správné kotvení větrané fasády vždy vyberte hmoždinky podle typu podkladu – na beton použijte nylonové, na zdivo kovové s rozpěrným efektem. Chybný výběr upevnění může vést k uvolnění obkladů a poškození konstrukce.

Řešení detailů a napojení větrané fasády

Řešení tepelných mostů při kotvení roštu

Kotvení větrané fasády pomocí ocelových kotev musí zahrnovat použití speciálních izolačních podložek, například plastových nebo pryžových, které snižují přenos tepla skrz kovové prvky. Tyto podložky minimalizují vznik tepelných mostů a zachovávají pevnost kotvení nosného roštu, což je klíčové pro zachování celkové tepelné izolace fasády. Bez těchto podložek může docházet k úniku tepla až o desítky procent, což výrazně snižuje účinnost izolace. Doporučená tloušťka podložek odpovídá tloušťce izolace a typu kotvy, aby nedošlo k deformaci konstrukce.

Lemování stavebních otvorů

Lemování stavebních otvorů se realizuje aplikací speciálních těsnicích pásek HOMESEAL Solifit nebo 0,02 UV FixPlus, které mají minimální přesah 10 cm přes difuzní fólii. Utěsňovací tmely HOMESEAL LDS Solimur se používají k vyplnění spár a zajištění vzduchotěsnosti. Tento systém lemování zabezpečuje správné napojení difuzní fólie na rám okna či dveří a zároveň udržuje větranou mezeru fasády bez průniků vlhkosti a vzduchu. Výřezy fólií se provádějí ve tvaru písmene H nebo obdélníku s přesazením 10 cm směrem dovnitř stavebního otvoru, což zajišťuje trvalou těsnost a odvod případné kondenzace.

Tip: Při montáži fasádního obkladu věnujte zvýšenou pozornost správnému napojení těsnicích pásek a utěsnění kolem stavebních otvorů, protože nesprávné lemování je častou příčinou vzniku tepelných mostů a následné kondenzace vlhkosti ve fasádě.

Údržba a ochrana dřevěných fasádních obkladů

Ochranné nátěry a jejich význam

Dřevěné fasádní obklady, například tepelně upravený Ayous, lze nechat přirozeně stárnout, přičemž bez nátěru dřevo získá šedou patinu během 2-5 let v závislosti na expozici povětrnostním vlivům. Ochranný nátěr, například lazura Wigodecor, proniká do dřeva a vytváří prodyšnou vrstvu, která umožňuje difuzi vodních par s hodnotou Sd pod 0,1 m, čímž snižuje riziko praskání a bobtnání dřeva. Tento typ ochrany prodlužuje životnost fasády o 5 až 10 let a zachovává původní barevnost dřeva. Při aplikaci je třeba dodržet doporučenou tloušťku nátěru 80-120 µm a nanášet jej za suchého počasí při teplotách mezi 10-25 °C. Správné kotvení větrané fasády a zachování minimální větrané mezery 4 cm zajišťují optimální odvod vlhkosti a zabraňují tvorbě plísní.

Údržba a opravy fasády

Dlouhodobá životnost dřevěných fasádních obkladů vyžaduje pravidelnou kontrolu a údržbu, zejména po 3-5 letech od montáže. Doporučuje se kontrolovat stav povrchového nátěru a mechanické kotvení větrané fasády, aby nedošlo k degradaci nosného roštu a tepelně izolační vrstvy. Poškození nátěru, jako jsou praskliny nebo odlupování, je nutné opravit do 2 měsíců, aby se zabránilo pronikání vlhkosti do dřeva a izolace. Rovněž je vhodné kontrolovat difuzní fólie fasády, například Delta nebo HOMESEAL LDS, které musí být neporušené a správně utěsněné s přesahy minimálně 10 cm, aby zajistily ochranu konstrukce před vlhkostí.

• Kontrolujte povrch dřeva a stav nátěru alespoň jednou za 2 roky
• Opravujte drobná poškození nátěru do 2 měsíců od zjištění
• Sledujte pevnost a správné kotvení větrané fasády, včetně konzol a vrutů s maximální vzdáleností 30 cm

Tip: Při údržbě věnujte pozornost nejen samotnému fasádnímu obkladu montáž, ale také správnému fungování větrané mezery fasády o minimální šířce 4 cm, která je nezbytná pro efektivní odvod vlhkosti a zabránění kondenzaci uvnitř konstrukce.

Častá chyba: Nedostatečná kontrola kotvení roštu vede k uvolnění obkladu a narušení větrané mezery, což může způsobit zatečení vlhkosti do izolace a následnou degradaci konstrukce.

Pro koho se to hodí: Tento systém ochrany a údržby je vhodný pro majitele dřevěných fasád s tepelně upravenými obklady, kteří chtějí zachovat estetiku a funkčnost fasády po dobu minimálně 15 let.

Pro koho NE: Není vhodný pro fasády bez pravidelné údržby nebo v extrémně vlhkých lokalitách bez dostatečného větrání, kde může dojít k rychlé degradaci dřeva i s nátěrem.

Bezpečnostní aspekty a požární odolnost montáže

Montáž větrané fasády vyžaduje přesné dodržování bezpečnostních předpisů a použití materiálů s certifikovanou požární odolností podle ČSN EN 13501-1. Správně navržený a realizovaný systém montáže větrané fasády minimalizuje riziko šíření požáru a zároveň zajišťuje stabilitu a dlouhodobou bezpečnost konstrukce.

Bezpečnostní opatření při montáži

Při montáži větrané fasády je povinné používat osobní ochranné pracovní pomůcky, konkrétně bezpečnostní přilbu s certifikací EN 397, pracovní rukavice s odolností proti mechanickému poškození dle EN 388 a bezpečnostní obuv s protiskluzovou podrážkou a ochranou proti propíchnutí (EN ISO 20345). Kotvení nosného roštu fasády musí být provedeno s kotevními prvky odpovídajícími typu podkladu a zátěži, například Hilti FOX VI pro zateplení do 9 cm a hranoly 26 x 68 mm z termoborovice. Nesprávné upevnění roštu může vést k uvolnění obkladu a zvýšenému riziku úrazu či poškození konstrukce. Bezpečnost montáže zahrnuje také kontrolu pevnosti a rovinnosti roštu před instalací obkladů.

Požární odolnost systému

Materiály použité v systému větrané fasády musí splňovat požární třídu minimálně B-s1,d0 podle ČSN EN 13501-1, což zahrnuje tepelnou izolaci fasády (například minerální izolace Knauf Insulation Mineral Plus EXT 035 s λ = 0,035 W/mK) a difuzní fólie (například HOMESEAL LDS 0,04 FixPlus). Větraná mezera fasády o minimální šířce 2 cm (doporučená 4 cm) funguje jako přirozený ventilátor, který omezuje akumulaci tepla a zpomaluje šíření plamenů. Fasádní obklad montáž musí respektovat hmotnostní limity systému, například do 70 kg/m² u systému Diagonal 2H, a používat nehořlavé nebo zpomalující hoření materiály. Nesprávný výběr materiálů nebo jejich kombinace může výrazně zvýšit riziko požáru a ohrozit bezpečnost uživatelů budovy.

Tip: Častou chybou je použití nevhodných kotevních prvků, které nezaručí dostatečnou pevnost kotvení roštu, což může vést k mechanickému selhání fasády při požáru nebo silném větru.

Pro koho se to hodí: Tento systém je vhodný pro rodinné domy i menší bytové objekty, kde lze zajistit správné kotvení a použití certifikovaných materiálů.

Pro koho NE: Nevhodné je použití těchto systémů bez odborného statického posouzení u vysokých budov nad 12 metrů, kde jsou požadavky na požární odolnost a bezpečnost mnohem přísnější.

Časté dotazy k montáži větrané fasády

Jaký je správný způsob montáže větrané fasády?

Montáž větrané fasády začíná pevnou instalací nosného roštu fasády, který obvykle tvoří dřevěné hranoly 26 x 68 mm nebo hliníkové profily. Následně se pokládá tepelná izolace fasády s hodnotou λ přibližně 0,035 W/mK a klade se difuzní fólie fasáda s minimálním přesahem 10 cm, aby se zajistila ochrana proti vlhkosti. Mezi izolací a fasádním obkladem musí být větraná mezera fasády široká minimálně 2 cm, ideálně 4 cm, pro správné proudění vzduchu. Kotvení větrané fasády se provádí pomocí kotevních prvků a konzol, například konzoly 12 cm pro zateplení 9 cm.

Detaily montáže větrané fasády

Fasádní obklad montáž vyžaduje přesné upevnění prken na nosný rošt s dodržením správné rozteče kotevních prvků a použitím vhodných klipů. Bezpečnost montáže fasády zahrnuje použití ochranných prostředků jako helma a rukavice. Důležitým detailem je ochrana nasávacích otvorů mřížkami proti hlodavcům a ptákům. Tepelné mosty řešte podložkami pod kotvy. Stavební otvory lemujte těsnicími páskami a tmely pro zachování izolace a větrání.

Otázka: Jaký je správný rozměr nosného roštu pro větranou fasádu?

Nosný rošt se běžně vyrábí z dřevěných hranolů 26 x 68 mm nebo z hliníkových profilů přizpůsobených konstrukci.

Otázka: Jak široká by měla být větraná mezera?

Minimální šířka větrané mezery fasády je 2 cm, doporučuje se 4 cm pro optimální proudění vzduchu a prevenci vlhkosti.

Otázka: Jakou izolaci použít pro větranou fasádu?

Optimální je minerální tepelná izolace s hodnotou λ kolem 0,035 W/mK, například Knauf Insulation Mineral Plus EXT 035.

Otázka: Jak správně položit difuzní fólii?

Difuzní fólie fasáda se klade s minimálním přesahem 10 cm, řezy se provádějí ve tvaru H nebo obdélníku, aby se zajistila těsnost.

Otázka: Jak se kotví profily roštu?

Kotvení větrané fasády probíhá pomocí kotevních prvků a konzol, například 12cm konzola je vhodná pro zateplení 9 cm a hranol 2,6 cm.

Otázka: Jaké jsou možnosti kotvení fasádních obkladů?

Fasádní obklady lze kotvit mechanicky vruty či nýty, nebo chemicky lepením, záleží na typu podkladu a konstrukce.

Otázka: Jak chránit nasávací otvory větrané fasády?

Nasávací a výstupní otvory je nutné chránit mřížkami proti ptákům a hlodavcům, aby nedošlo k znečištění.

Otázka: Kdy je vhodné použít ochranný nátěr na dřevěnou fasádu?

Ochranný nátěr prodlužuje životnost dřeva a zachovává jeho barvu, je však volitelný; bez něj dřevo přirozeně šedne.

Otázka: Jak často provádět údržbu dřevěné fasády?

Kontrolu a případnou údržbu doporučuji každé 3 až 5 let, aby fasáda zůstala funkční a estetická.

Otázka: Jaké bezpečnostní pomůcky jsou nutné při montáži fasády?

Používejte helmu, rukavice a další ochranné prostředky dle platných bezpečnostních předpisů.

Otázka: Jaká je maximální vzdálenost vrutů při kotvení profilů Z a W?

Maximální rozteč vrutů při kotvení profilů Z a W je 30 cm pro dostatečnou pevnost.

Otázka: Jak vyřešit tepelné mosty při kotvení roštu?

Použijte speciální podložky pod ocelové kotvy, které minimalizují vznik tepelných mostů a zlepšují izolaci.

Otázka: Jak se správně lemují stavební otvory?

Stavební otvory lemujte těsnicími páskami a tmely, například HOMESEAL Solifit a LDS Solimur, k zachování funkce izolace.

Otázka: Jaký je vhodný postup montáže fasádních prken?

Prkna upevňujte na rošt s přesnou roztečí kotevních prvků a používejte klipy odpovídající šířce prken.

Otázka: Jaké jsou nejčastější chyby při montáži větrané fasády?

Časté chyby zahrnují nesprávné kotvení, nedodržení větrané mezery, špatné utěsnění difuzní fólie a nevhodný výběr materiálů.
