Kompletní návod na stavbu posuvných bran svépomocí krok za krokem

Stavba posuvné brány svépomocí vyžaduje precizní přípravu betonového základu a přesné usazení nosných vozíků pro hladký chod křídla. Správná výroba rámu brány a následná montáž zajistí dlouhou životnost systému i při každodenním používání v českých klimatických podmínkách.

Jak správně připravit betonový základ pro posuvné brány

Pevný a přesně vyrovnaný betonový základ brány tvoří nezbytný předpoklad pro dlouhodobou funkčnost systému a bezproblémovou montáž posuvné brány. Správně provedený základ eliminuje riziko křížení rámu a zajišťuje hladký pohyb nosných vozíků po celé délce pojezdu.

Hloubka a rozměry základu

Betonový základ musí mít minimální šířku 50 cm pro zajištění dostatečné stability konstrukce. Délka základu odpovídá přibližně 1,5 násobku průjezdné šířky, tedy u 4 metrového průjezdu připravte základ o délce minimálně 2 metry v protizávaží. Hloubka základu se standardně pohybuje v rozmezí 80 až 100 cm, aby se předešlo promrzání podloží a následnému pohybu konstrukce.

Příprava podkladu a odvodnění

Kvalitní příprava podkladu vyžaduje zhutněnou štěrkovou vrstvu o tloušťce alespoň 15 cm. Povrch musí mít mírné odvodnění směrem od brány, aby se zabránilo hromadění srážkové vody v blízkosti mechanických komponentů. Častá chyba: nedostatečné zhutnění podkladu vede k následnému sedání betonu a zablokování brány. U automatických posuvných bran nezapomeňte do výkopu před betonáží vložit chráničky pro elektroinstalaci.

Toleranční hodnoty a přesnost

Betonový základ musí být vodorovný s tolerancí ±1 cm na celou délku pojezdu, což je klíčová hodnota pro správnou funkci nosných vozíků. Jakákoliv odchylka v rovině znemožní plynulý chod a nadměrně zatíží motor pohonu. Základ by měl být ideálně ve výšce terénu, tedy v nulové výšce, aby nedocházelo k hromadění nečistot.

1. Výkop zeminy – vyhloubení prostoru o šířce minimálně 50 cm a hloubce 80 až 100 cm.
2. Zhutnění podloží – vrstvení a strojní udusání štěrku v tloušťce 15 cm pro dosažení maximální stability.
3. Instalace armatury – vytvoření ocelového rámu, který zpevní beton a zabrání praskání základu.
4. Uložení chrániček – vložení průchodek pro kabely automatického pohonu před samotnou betonáží.
5. Betonáž základu – vylití betonu třídy minimálně C20/25 a přesné srovnání povrchu vodováhou s tolerancí ±1 cm.

Tento postup se hodí pro běžné samonosné konstrukce na rodinných domech, avšak pro extrémně těžké ocelové brány nebo atypické terénní podmínky doporučuji konzultaci se statikem. Pro koho se tento postup NEhodí: majitelé pozemků s vysokou hladinou spodní vody nebo nestabilním jílovitým podložím, kde je nutné základ dimenzovat individuálně podle geologického průzkumu.

Výroba konstrukce rámu posuvné brány svépomocí

Výroba konstrukce brány vyžaduje přesné dodržení technických postupů, aby byla zajištěna dlouhá životnost a správná funkce celého systému. Kvalitní základ tvoří správně dimenzované ocelové profily, které odolají mechanickému namáhání při každodenním provozu.

Výběr materiálu a rozměry

Pro samotnou výrobu rámu brány se jako nejvhodnější volba jeví konstrukční ocelový jekl o rozměrech 60×40×2 mm, který poskytuje potřebnou tuhost bez nadbytečné hmotnosti. Hlavní nosné a vodicí sloupky brány musí mít větší dimenzi, konkrétně 100×100×3 mm, aby bezpečně unesly váhu křídla i při nárazech větru. Správné rozměry rámu brány jsou klíčové pro plynulý chod a přesné dosednutí do koncových dorazů.

Postup výroby a svařování

Při realizaci doporučuji postupovat metodicky, abyste předešli deformacím konstrukce vlivem tepla při spojování kovových částí.

1. Řezání profilů – naměřte a nařežte jeklové profily podle výkresové dokumentace s přesností na milimetry.
2. Svařování rámu – bodově spojte všechny části a následně proveďte kontrolu úhlopříček pomocí měřicího pásma.
3. Finální svary – po ověření pravých úhlů zavařte všechny spoje po celém obvodu profilu.
4. Ochrana povrchu – hotovou konstrukci zbavte okují a zajistěte galvanické zinkování pro dlouhodobou odolnost proti korozi.

Odborná rada: Častá chyba při stavbě svépomocí spočívá v přehřátí profilů při svařování, což vede ke zkroucení rámu. Sváry provádějte střídavě na protilehlých stranách, aby se pnutí v materiálu rovnoměrně rozložilo.

Montáž vodicích sloupků a kotevních ploten

Vodicí sloupky 100×100×3 mm musí být pevně ukotveny k základu, k čemuž slouží ocelová kotevní plotna o rozměrech 200×100 mm. Tento prvek roznáší tlak na betonový základ brány a zajišťuje stabilitu celé konstrukce během pohybu. Tato sestava je ideální pro samonosné systémy, kde nedochází ke kontaktu s terénem, ale není vhodná pro extrémně svahovité pozemky bez předchozí úpravy terénu.

Montáž nosných vozíků a vodicích profilů

Správná montáž nosných vozíků a vodicích profilů je klíčová pro plynulý pohyb a dlouhou životnost systému. Postup montáže posuvné brány pro svépomocnou stavbu vyžaduje precizní vyměření komponent, které zajistí stabilitu celého rámu při každém otevření. Pro přesné umístění na betonový základ brány využijte montážní šablonu v měřítku 1:1, která je standardní součástí dodávaných sad.

Nastavení rozteče otvorů

Pro dosažení maximální tuhosti konstrukce při kotvení vodicích prvků dodržujte jednotnou rozteč otvorů 40 cm. Tato vzdálenost se aplikuje u spodního C profilu i horního L profilu. Dodržení tohoto intervalu rovnoměrně rozkládá hmotnost brány na betonový základ brány a zabraňuje kroucení vodicích lišt během provozu. Spodní C profil instalujte až na místě montáže, kdy jej nasunete přímo na nosné vozíky.

Funkce nerezových vozíků

Kvalitní nerezové nastavitelné nosné vozíky umožňují jemnou regulaci ve všech osách, což je zásadní pro přesné vyrovnání brány. Tato funkce usnadňuje finální seřízení polohy křídla i v případě drobných nerovností terénu. Správné nastavení nosných vozíků eliminuje nadměrné tření a zajišťuje tichý chod celého systému. Pro zajištění stability horní hrany rámu použijte konzoli s kladkou, například typu CAIS JRS 30.

Další komponenty montáže

• Dojezdové kolečko pro hladké najetí do kapsy a odlehčení vozíků v zavřené poloze.

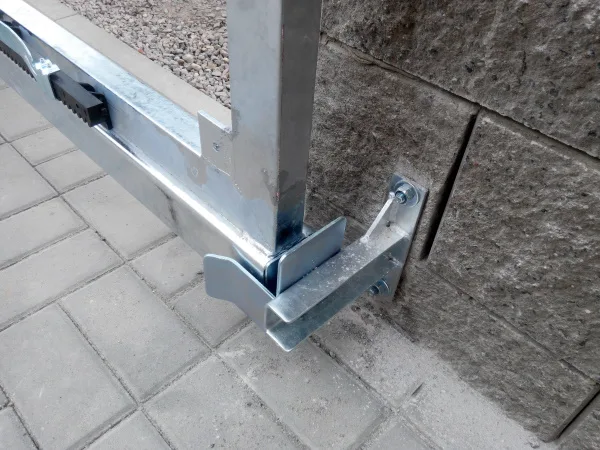

• Nájezdové kapsy zajišťující přesné dorazení křídla a jeho zafixování v koncové pozici.
• Horní vodicí rolny pro udržení svislé stability horní hrany rámu během pohybu.
• Bezpečnostní prvky brány včetně fotobuněk a kontaktních lišt pro detekci překážek a ochranu osob.

Odborná rada: Častá chyba při montáži spočívá v přílišném dotažení vozíků před úplným vyrovnáním brány, což vede k jejich zaseknutí a rychlému opotřebení ložisek. Montáž se hodí pro zkušenější kutily s vybavením pro sváření a kotvení, není však vhodná pro osoby bez zkušeností se zámečnickými pracemi a prací s betonem, kde hrozí riziko špatného založení pojezdové dráhy. Nezapomeňte, že pro kompenzaci poklesu konstrukce vlivem změn teploty je vhodné použít napínák, který umožní vyrovnání brány i po montáži výplně.

Instalace příslušenství a bezpečnostních prvků brány

Správná montáž příslušenství je klíčem k tomu, aby vaše automatické posuvné brány fungovaly spolehlivě a bezpečně. Kvalitní bezpečnostní prvky brány chrání majetek i zdraví osob v blízkosti pohyblivého křídla.

Montáž koncových dorazů

Koncové dorazy fyzicky omezují dráhu pohybu křídla a chrání konstrukci před mechanickým poškozením při dojezdu. Montáž proveďte tak, aby brána při plném otevření i zavření dosedla měkce na doraz a nezatěžovala nosné vozíky. Správné nastavení dorazů je nezbytnou součástí, pokud realizujete návod na montáž samonosné posuvné brány svépomocí.

Instalace fotobuněk a senzorů

Fotobuňky představují zásadní bezpečnostní senzory, které detekují překážky v dráze pohybu brány a okamžitě zastaví motor. Instalujte je v páru naproti sobě ve výšce 40 až 60 cm nad terénem. Po zapojení je nutná pečlivá kalibrace, aby systém spolehlivě reagoval na jakýkoliv objekt mezi vysílačem a přijímačem.

Další bezpečnostní doplňky

• Výstražné světlo: upozorní okolí na aktivní pohyb brány.
• Dálkové ovládání: umožňuje komfortní obsluhu z vozidla.
• Klávesnice: slouží pro bezpečný vstup kódem bez nutnosti ovladače.

Odborná rada: Častá chyba při stavbě posuvné brány svépomocí spočívá v podcenění kabeláže pro senzory. Vždy pokládejte kabely do chrániček ještě před betonováním, abyste se vyhnuli dodatečnému narušení zpevněných ploch. Tato instalace se hodí pro každého, kdo vyžaduje vysoký standard zabezpečení, ale není vhodná pro uživatele preferující čistě manuální ovládání bez elektrických prvků.

Doporučení pro údržbu a servis posuvných bran po montáži

Pravidelná údržba posuvné brány výrazně prodlužuje životnost mechanických komponentů a zajišťuje plynulý chod bez nadměrného opotřebení. I při precizní montáži vyžaduje mechanismus kontrolu minimálně jednou za 6 měsíců, aby se předešlo degradaci pohyblivých částí vlivem povětrnostních podmínek.

Čištění a mazání pohyblivých částí

Nosné vozíky a vodicí profily čistěte od mechanických nečistot a usazeného prachu v intervalu 6 měsíců. Po očištění naneste na vodicí dráhy tenkou vrstvu kvalitního lithiového maziva, které snižuje tření a chrání kov před korozí.

• Odstraňte nečistoty z vnitřní strany vodicího profilu suchým hadrem nebo jemným kartáčem.
• Aplikujte mazivo přímo na pojezdové plochy vozíků a do vnitřní drážky profilu.
• Zkontrolujte hladký chod brány po celé délce pojezdu bez zadrhávání.

Odborná rada: Nepoužívejte husté vazelíny, které na sebe vážou písek a prach; vzniklá směs funguje jako brusná pasta, která nevratně poškodí ložiska v nosných vozících.

Kontrola upevnění a seřízení

Servis brány zahrnuje pravidelnou revizi kotevních šroubů na betonový základ brány, které mohou vlivem vibrací povolit. Důkladně prověřte také funkčnost bezpečnostních prvků, jako jsou fotobuňky či dojezdové dorazy, a seřiďte pohon tak, aby motor při pohybu nebyl přetěžován.

• Dotáhněte uvolněné matice na nosných vozících pomocí momentového klíče.
• Ověřte citlivost nárazového čidla automatické posuvné brány a čistotu optiky fotobuněk.
• Zkontrolujte dotažení všech spojů na rámu brány a stav nýtovacích matic.
• Prověřte napnutí systému pomocí napínáku, který kompenzuje pokles konstrukce vlivem teplotních změn.

Častá chyba: Ignorování netypických zvuků při dojezdu brány, které často značí nutnost okamžitého seřízení dorazů nebo nesouosost nosných vozíků.

Pro koho se údržba hodí: Tento postup je nezbytný pro majitele automatických posuvných bran, kteří chtějí předejít drahým opravám pohonu a mechaniky. Pro koho se nehodí: Pokud brána vykazuje známky strukturálního poškození rámu nebo praskliny v betonovém základu, běžná údržba nestačí a je nutná odborná konzultace se servisním technikem.

Časté dotazy k stavbě posuvných bran svépomocí

Otázka: Jaká je minimální šířka betonového základu pro samonosnou posuvnou bránu?

Minimální šířka betonového základu brány činí 50 cm, což zajišťuje potřebnou stabilitu celé konstrukce.

Otázka: Jaké rozměry mají jeklové profily pro rám posuvné brány?

Pro výrobu rámu brány se používají jeklové profily 60x40x2 mm, které poskytují dostatečnou tuhost.

Otázka: Jaká je doporučená rozteč otvorů pro montáž spodního vodicího C profilu?

Doporučená rozteč otvorů pro pevné uchycení profilu je 40 cm.

Otázka: Proč je důležitá vodorovnost betonového základu a jaká je toleranční hodnota?

Vodorovnost je klíčová pro správnou funkci pojezdu, přičemž tolerance základu nesmí překročit ±1 cm.

Otázka: Jak často je třeba mazat nosné vozíky a vodicí profily?

Údržba posuvné brány včetně mazání nosných vozíků a čištění profilů se doporučuje každých 6 měsíců.

Otázka: Jaké bezpečnostní prvky jsou nutné pro posuvné brány?

Bezpečnostní prvky brány zahrnují koncové dorazy, fotobuňky a výstražná světla chránící osoby i vozidla.

Otázka: Jak se instalují fotobuňky a co detekují?

Fotobuňky instalujte na obou stranách průjezdu, kde spolehlivě detekují překážky a zastaví pohyb křídla.

Otázka: Jaké jsou hlavní rozdíly mezi samonosnou a pojezdovou posuvnou bránou?

Samonosná brána využívá protizávaží a nosné vozíky, zatímco pojezdová vyžaduje kolejnici v úrovni terénu.

Otázka: Jaké materiály se používají na výrobu výplní posuvných bran?

Výplně tvoří nejčastěji dřevěné latě, kovové lamely nebo plastové profily dle designových preferencí.

Otázka: Jak správně připravit betonový základ pro pojezdovou bránu?

Základ musí být v nezámrzné hloubce, minimálně 80 cm pod úrovní terénu, s přesně osazenou vodicí kolejnicí.

Otázka: Jak dlouho trvá stavba posuvné brány svépomocí?

Realizace obvykle vyžaduje 5 až 10 pracovních dnů podle náročnosti terénu a zvoleného typu výplně.

Otázka: Jaké chyby se nejčastěji dělají při stavbě posuvné brány svépomocí?

Častá chyba: podcenění hloubky základu nebo špatné vyrovnání vozíků, což vede k rychlému opotřebení pohonu.

Otázka: Jak vybrat vhodný pohon pro automatické posuvné brány?

Pohon vybírejte vždy podle celkové hmotnosti křídla a frekvence otevírání, ideálně s rezervou 20 procent výkonu.

Otázka: Jak řešit nerovnosti terénu při montáži posuvné brány?

Použijte stavitelné nosné vozíky, které umožňují přesnou korekci výšky a náklonu brány ve všech osách.

Otázka: Jak provést elektroinstalaci u automatické posuvné brány?

Před betonáží vložte do základu chráničky pro kabely, aby byla kabeláž chráněna před vlhkostí a mechanickým poškozením.

Odborná rada: Montáž posuvné brány se hodí pro domy s dostatkem bočního prostoru, zatímco pro úzké vjezdy bez místa do strany není tento systém technicky vhodný.
