Účinný drenážní systém závisí na správném výběru materiálů i přesném dodržení technologických postupů. Klíčové jsou kvalitní drenážní trubky, vhodná geotextilie a správná frakce štěrku, které společně zajistí dostatečný spád a odvod vody. Výběr těchto komponent výrazně ovlivňuje životnost a funkčnost celé instalace.
📋 Shrnutí v bodech
- Drenážní trubky se vyrábějí z PVC, PP, PE a HDPE s životností až přes 50 let.
- Doporučený spád potrubí je 0,5-1 %, což znamená 0,5-1 cm na 1 m délky.
- Štěrk do drenážního lože by měl mít frakci 16/32 mm bez jemných částic.
- Geotextilie s gramáží nad 200 g/m² zabraňuje zanášení a zajišťuje filtraci.
- Drenážní potrubí se ukládá minimálně do hloubky 70 cm pro optimální funkci.
Jaké materiály se používají pro drenážní trubky a jejich vlastnosti
Materiál drenážní trubky přímo ovlivňuje její životnost, odolnost vůči chemickému prostředí a mechanickou pevnost. Nejčastěji používané materiály jsou PVC, polypropylen (PP), polyethylen (PE) a HDPE, přičemž HDPE vyniká životností přes 50 let a vysokou odolností. Výběr nejlepšího materiálu na drenáž závisí na konkrétních podmínkách, jako je typ půdy, chemické zatížení a požadovaná trvanlivost.
PVC a jeho vlastnosti
PVC je lehký materiál, který usnadňuje instalaci drenážních perforovaných trubek. Díky dobré chemické odolnosti je PVC vhodný pro běžné zahradní a stavební drenáže s životností mezi 25 a 30 lety. Nevýhodou může být nižší odolnost vůči mechanickému poškození při silném zatížení.
Polypropylen (PP) a polyethylen (PE)
Polypropylen (PP) představuje vysokopevnostní materiál, který odolává deformacím a je vhodný do náročnějších podmínek. Polyethylen (PE) zvládá agresivní chemická prostředí i nízké teploty, což jej předurčuje pro použití tam, kde hrozí chemické i povětrnostní namáhání.
HDPE: životnost a odolnost
HDPE nabízí životnost přes 50 let a výjimečnou mechanickou i chemickou odolnost. Tento materiál je nejlepší volbou pro drenážní systémy vystavené extrémním podmínkám, kde je potřeba dlouhodobá spolehlivost a minimální údržba.
| Materiál | Životnost (roky) | Chemická odolnost | Mechanická pevnost | Vhodnost použití |
|---|---|---|---|---|
| PVC | 25-30 | Střední | Střední | Běžné zahradní a stavební drenáže |
| PP | 30-40 | Vysoká | Vysoká | Náročnější aplikace |
| PE | 30-40 | Vysoká | Střední | Agresivní prostředí, nízké teploty |
| HDPE | 50+ | Velmi vysoká | Velmi vysoká | Extrémní podmínky, dlouhodobé systémy |
- PVC umožňuje snadnou instalaci díky nízké hmotnosti
- PP je vhodný tam, kde hrozí deformace potrubí
- HDPE zajišťuje nejdelší životnost a odolnost proti chemikáliím
Tip: Častou chybou při instalaci drenážních systémů je použití nevhodného materiálu bez ohledu na chemické složení půdy, což může zkrátit životnost celého systému. Pro vysoké chemické zatížení doporučuji HDPE nebo PE.
Vhodnost materiálu závisí na podmínkách použití – například PVC se hodí pro jednoduché zahradní drenáže, zatímco HDPE je nezbytný pro průmyslové a extrémní podmínky.
Optimální typy a frakce štěrku pro drenážní lože
Pro správnou funkci drenážního systému je klíčové zvolit vhodný štěrk s frakcí 16/32 mm. Tento štěrk bez jemných částic zabraňuje zanášení drenážní trubky a umožňuje volný průtok vody. Jemné části totiž snižují propustnost drenážního lože a komplikují údržbu drenážního systému.
Výhody použití správné frakce štěrku
- Zajišťuje dlouhodobou průchodnost vody kolem perforovaných trubek
- Minimalizuje riziko ucpávání drenáže a potřebu časté údržby
- Podporuje správný spád drenáže díky stabilní struktuře drenážní vrstvy
- Usnadňuje instalaci v kombinaci s geotextilií drenáž, která zabraňuje pronikání jemných částic
Výběr správného štěrku patří mezi nejlepší materiály a metody pro dlouhodobě funkční drenážní systém.
Výběr a použití geotextilií v drenážních systémech
Geotextilie s gramáží nad 200 g/m² představují klíčový materiál pro správné fungování drenážních systémů. Tento netkaný materiál slouží k filtraci a separaci vrstev štěrku a půdy, čímž zabraňuje zanášení perforovaných drenážních trubek usazeninami. Správná instalace geotextilie s překrytím minimálně 20 cm zajišťuje dlouhodobou účinnost a usnadňuje údržbu drenážního systému.
Jakou geotextilii doporučují odborníci pro drenáž
Odborníci doporučují použít netkané geotextilie určené speciálně pro drenáž se stálou gramáží nad 200 g/m², které umožňují průtok vody a zároveň zabraňují pronikání jemných částic do drenážní vrstvy.

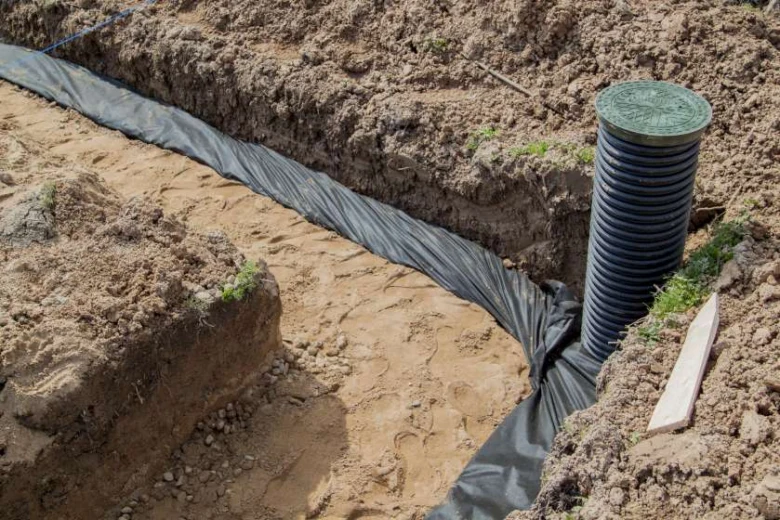

- Příprava podkladu – odstranění větších kamenů a nečistot pod plánovanou drenáž
- Pokládka geotextilie – s překrytím minimálně 20 cm na spoje a dostatečným zakrytím štěrkem frakce 16-32 mm
- Instalace perforované drenážní trubky – s dodržením spádu drenáže minimálně 1 % pro efektivní odvod vody
- Zasypání štěrkem – rovnoměrné uložení štěrku kolem trubek pro správnou funkci systému
- Závěrečné přikrytí – překrytí geotextilií pro oddělení drenážní vrstvy od zemin
Tip: Častou chybou je nedostatečné překrytí geotextilie, což vede k zanášení drenážní trubky a snížení životnosti systému.
Doporučené způsoby uložení drenážního potrubí a spád
Drenážní systém musí být pečlivě navržen s ohledem na hloubku uložení drenážního potrubí a správný spád, aby voda mohla efektivně odtékat bez rizika zanášení. Následující doporučení pomohou zajistit dlouhodobou funkčnost a snadnou údržbu systému kolem domu.
Hloubka uložení podle typu půdy
Hloubka uložení drenážního potrubí závisí na typu půdy a pohybuje se od 70 cm do 150 cm. V lehkých půdách se doporučuje uložit potrubí do 70-100 cm, zatímco v těžších jílovitých půdách je vhodné hloubku zvýšit až na 150 cm. Tato hloubka chrání potrubí před poškozením a umožňuje lepší průnik vody do štěrkové vrstvy, která často obsahuje štěrk frakce přibližně 16-32 mm pro optimální drenáž.
Význam správného spádu
Spád drenáže by měl být mezi 0,5 % a 1 %, tedy 0,5 až 1 cm poklesu na každý metr délky potrubí. Tento spád zajišťuje gravitační odtok vody, který předchází stojaté vodě v potrubí a minimalizuje zanášení perforovaných trubek. Bez správného spádu dochází k hromadění nečistot, což komplikuje údržbu drenážního systému a snižuje jeho životnost.
- Minimální hloubka uložení: 70 cm
- Doporučený spád: 0,5-1 %
- Vhodná frakce štěrku: 16-32 mm
- Použití geotextilie drenáž pro oddělení vrstev a ochranu potrubí
Tip: Pro nejvhodnější způsoby realizace drenážních systémů kolem domu doporučuji vždy kombinovat perforované trubky s kvalitní geotextilií drenáž, která zabraňuje zanášení štěrkové vrstvy a prodlužuje životnost systému.
Typy drenážních systémů a jejich vhodné materiály
Pro výběr a správnou realizaci drenážního systému je klíčové znát základní typy drenáží a materiály, které se pro ně nejlépe hodí. Níže představujeme čtyři hlavní druhy drenáží s doporučenými konstrukčními prvky a postupy instalace.
Obvodová drenáž

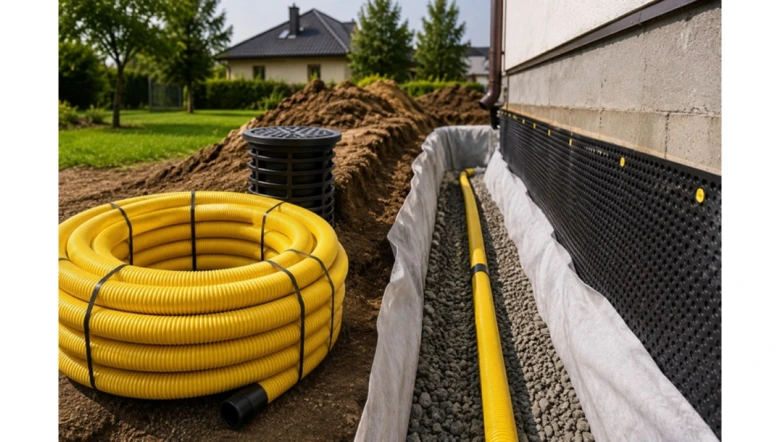

Obvodová drenáž používá perforované trubky uložené ve štěrkovém loži se spádem drenáže 0,5-1 % pro efektivní odvod vody z okolí domu. Trubky jsou obalené geotextilií drenáž, která zabraňuje zanášení. Tento systém je základní ochranou základů před vlhkostí.
Francouzský drén

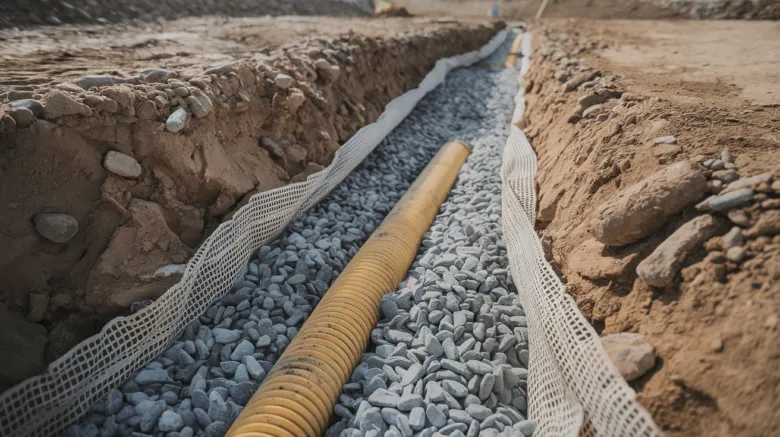

Francouzský drén je drenážní rýha vyplněná štěrkem frakce 16/32 mm s perforovanou trubkou ve středu a geotextilií pro filtraci. Tento způsob umožňuje rychlý odvod vody s možností vsakování do podloží, vhodný zejména pro mokré zahrady.
Plošná drenáž
Plošná drenáž sestává z menších drenážních větví, které odvádějí vodu do hlavního sběrného potrubí. Tento systém je ideální pro zahrady a větší plochy, kde je potřeba rovnoměrně odvádět povrchovou i podzemní vodu.
Liniové odvodnění zpevněných ploch

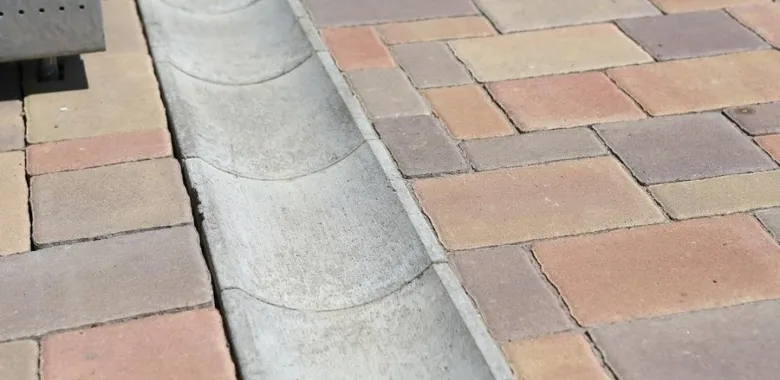

Liniové odvodnění využívá vibrolisované betonové žlaby s ocelovým roštem. Hloubka žlabu je přibližně 20 mm, což vystačí pro pochozí plochy s nižší zátěží, jako jsou chodníky či terasy. Tento systém efektivně odvádí povrchovou vodu a zabraňuje kalužím.
| Typ drenáže | Hlavní materiály | Funkce |
|---|---|---|
| Obvodová drenáž | Perforované trubky, geotextilie, štěrk | Odvod vody z okolí domu |
| Francouzský drén | Perforované trubky, štěrk 16/32 mm, geotextilie | Rychlý odvod vody s vsakem |
| Plošná drenáž | Drenážní větve, sběrné potrubí | Rovnoměrný odvod vody v zahradách |
| Liniové odvodnění | Betonové žlaby, ocelový rošt | Odvod povrchové vody z pochozích ploch |
- Tip: Při instalaci je zásadní dodržet správný spád drenáže (0,5-1 %) a použít geotextilii pro ochranu perforovaných trubek před zanášením.
- Na co si dát pozor: Častou chybou je nedostatečná údržba drenážního systému, která vede k ucpání potrubí a snížení jeho funkčnosti.
- Pro koho se to hodí: Obvodová a francouzská drenáž jsou vhodné kolem domu i na zahradě, zatímco liniové odvodnění je lepší pro zpevněné plochy s nízkou zátěží.
Normy a životnost materiálů pro drenážní systémy
Materiály používané pro drenážní systémy musí splňovat normu ČSN EN 13 476-3, která zaručuje jejich kvalitu a spolehlivost. Nejčastěji se využívají perforované drenážní trubky z HDPE, jež díky chemické odolnosti a vysoké odolnosti vůči mechanickému zatížení dosahují životnosti přes 50 let. Pro dlouhodobě funkční drenážní systém je klíčové správné použití těchto materiálů spolu s kvalitní geotextilií a vhodnou frakcí štěrku, které minimalizují riziko zanášení a usnadňují údržbu drenážního systému.
Běžné chyby při instalaci drenáže a jak se jim vyhnout
Nejčastější chyby při instalaci drenážních systémů výrazně ovlivňují jejich funkčnost a životnost. Nevhodný spád drenáže vede k zanášení drenážní trubky, což zhoršuje odvodnění a může způsobit poškození zahrady nebo základů domu. Chybějící geotextilie drenáž umožňuje pronikání jemných částic do štěrkového zásypu, což snižuje průsak vody a zkracuje životnost systému. Špatný zásyp štěrkem s nesprávnou frakcí zase vede k usazování a zanášení perforovaných trubek. Nevhodné odvedení vody bez revizních šachet komplikuje údržbu drenážního systému a zvyšuje riziko poruch.
- Zajistěte správný spád drenáže 1-2 % pro efektivní tok vody
- Použijte kvalitní geotextilii drenáž k oddělení štěrku od půdy
- Volte štěrk frakce 16-32 mm pro dostatečný průtok
- Instalujte revizní šachty pro snadnou kontrolu a čištění
- Dodržujte správné zasypání perforovaných trubek
Tip: Pravidelná kontrola a údržba drenáže pomůže předcházet typickým chybám a prodlouží životnost systému.
Moderní technologie a inovace v drenážních systémech
Inteligentní senzory v drenážních systémech umožňují přesné monitorování vlhkosti a průchodnosti, čímž zlepšují efektivitu odvodu vody a usnadňují preventivní údržbu. Moderní instalace využívají perforované trubky obalené geotextilií a štěrk frakce přizpůsobený spádu drenáže, což minimalizuje časté chyby při instalaci drenážního systému. Tyto inovace prodlužují životnost materiálů a zvyšují spolehlivost celého systému.
Údržba a kontrola drenážních systémů pro dlouhou životnost
Pravidelná údržba drenážního systému zahrnuje zejména kontrolu a čištění revizních šachet a lapačů nečistot, kde dochází k usazování sedimentace. Tyto úkony by měly probíhat minimálně jednou ročně, ideálně po silných deštích, aby nedocházelo k zanášení perforovaných trubek a ztrátě správného spádu drenáže. Správná údržba prodlužuje životnost materiálů, jako jsou drenážní trubka a geotextilie drenáž, a zabraňuje častým chybám při instalaci drenážních systémů.
Časté dotazy (FAQ) k materiálům a způsobům drenážních systémů
Otázka: Jaký je nejlepší materiál na drenážní trubky?
HDPE materiál má životnost přes 50 let a vysokou chemickou i mechanickou odolnost, což z něj činí ideální volbu pro náročné podmínky.
Otázka: Jakou frakci štěrku použít pod drenážní potrubí?
Doporučená frakce kameniva je 16/32 mm bez jemných částic, které by mohly zanášet systém a omezovat průtok vody.
Otázka: Jakou geotextilii je vhodné použít pro drenážní systém?
Netkané geotextilie s gramáží nad 200 g/m² zabrání zanášení štěrkového lože a umožní správnou filtraci vody.
Otázka: Jak hluboko se má uložit drenážní potrubí?
Minimální hloubka je 70 cm, v závislosti na typu půdy může být až 150 cm pro optimální ochranu a funkčnost.
Otázka: Jaký spád je doporučený pro drenážní potrubí?
Spád by měl být 0,5-1 %, což znamená pokles 0,5-1 cm na každý metr délky potrubí.
Otázka: Jaké jsou nejčastější chyby při instalaci drenáže?
Mezi chyby patří nevhodný spád, chybějící geotextilie, použití jemného zásypu a špatné odvedení vody.
Otázka: Jak často je potřeba provádět údržbu drenážního systému?
Údržba by měla probíhat minimálně jednou ročně, zejména čištění revizních šachet po silných deštích.
Otázka: Co je to francouzský drén a jaké materiály se používají?
Francouzský drén je rýha vyplněná štěrkem s perforovanou trubkou a geotextilií, která rychle odvádí vodu z podloží.
Otázka: Jaké normy musí splňovat drenážní materiály?
Materiály musí odpovídat ČSN EN 13 476-3, což zajišťuje kvalitu a bezpečnost drenážních systémů.
Otázka: Jaké inovace jsou dostupné v drenážních systémech?
Moderní systémy využívají senzory pro monitorování vlhkosti a průchodnosti potrubí, což zlepšuje prevenci poruch.
Otázka: Jaký štěrk je nevhodný pro drenážní lože?
Nevhodné jsou štěrky obsahující jemné částice, které vedou k zanášení a zhoršení průtoku vody.
Otázka: Jak správně pokládat geotextilii při instalaci drenáže?
Geotextilie se pokládá s minimálním překryvem 20 cm pro zajištění správné filtrace a oddělení vrstev.
Otázka: K čemu slouží revizní šachty v drenážním systému?
Revizní šachty umožňují kontrolu a čištění systému, umisťují se do nejvyšších a nejnižších míst trasy.
Otázka: Jaká je typická životnost PVC drenážních trubek?
PVC trubky vydrží přibližně 25-30 let a jsou vhodné pro méně náročné podmínky.
Otázka: Jaký materiál je vhodný do agresivního chemického prostředí?
PE a HDPE trubky odolávají agresivním chemikáliím díky své vysoké chemické stabilitě.
Otázka: Jak se zajišťuje správný spád drenážního potrubí?
Spád 0,5-1 % se dosahuje přesným uložením trubek na štěrkovém loži s pravidelným kontrolním měřením.
Otázka: Jaké jsou výhody použití geotextilie v drenážním systému?
Geotextilie zabraňuje zanášení potrubí jemnými částicemi a zajišťuje hladký průtok vody.
Otázka: Jaké jsou doporučené hloubky uložení pro drenážní potrubí v různých typech půdy?
U lehkých půd se doporučuje 70-100 cm, u středních 100-130 cm, u těžkých až 150 cm.
Otázka: Jaké jsou příznaky zaneseného drenážního systému?
Zpomalený odtok, stojaté kaluže a zvýšená vlhkost v okolí značí zanesení drenáže.
Otázka: Jaký je rozdíl mezi plošnou a obvodovou drenáží?
Plošná odvádí povrchovou vodu přes větve do sběrného potrubí, obvodová obklopuje stavbu a odvádí vodu z okolí domu.
