Správné označení výztuže v konstrukcích je klíčové pro bezpečnost i dlouhodobou životnost stavebních prvků. Znalost typů oceli, jako je ocel 10505 nebo B500B, a schopnost číst tabulky výztuže umožňuje přesný výběr materiálu podle platných norem. Díky tomu lze předejít častým chybám při návrhu a realizaci betonových konstrukcí.
🔑 Klíčové body
- Betonářská ocel je označena písmenem B, číslem udávajícím mez kluzu v MPa a písmenem třídy tažnosti (např. B500B).
- Průměry výztužných tyčí v ČR se pohybují od 6 do 32 mm, nejčastěji používané jsou Ø 6, 8, 10, 12, 16 a 20 mm.
- KARI sítě jsou označeny kódy jako KA, KD, KH a KY, kde číslo určuje průměr drátu a rozměr ok je obvykle 100×100 mm nebo 150×150 mm.
- Modul pružnosti betonářské oceli je přibližně 200 GPa a měrná hmotnost 7850 kg/m³.
- Koroze výztuže začíná po 10-15 letech v agresivním prostředí, epoxidový povlak má tloušťku 175-300 μm s max. 2 % poškození na 300 mm úseku.
Základní principy označení betonářské výztuže
Základní principy označení betonářské výztuže spočívají v kombinaci písmena, čísla a dalšího písmene, které dohromady vyjadřují vlastnosti oceli použité ve výztuži. V České republice se pro betonářskou výztuž používá označení podle normy ČSN 420139, kde písmeno B znamená betonářskou ocel, číslo udává mez kluzu v megapascalech (MPa) a písmeno třídy tažnosti charakterizuje tažnost materiálu. Nejčastěji se setkáte s označením B500B, které představuje ocel s mezí kluzu 500 MPa a střední tažností třídy B, vhodnou pro ohýbání v konstrukcích.
Jak se označuje betonářská výztuž v ČR?
V České republice se betonářská výztuž označuje písmenem B, což znamená betonářskou ocel. Za tímto písmenem následuje číslo, které udává mez kluzu materiálu v MPa, například 500 MPa. Na konci označení je písmeno třídy tažnosti, které může být A, B nebo C. Nejrozšířenější je třída B, která má vysokou tažnost a umožňuje efektivní ohýbání výztuže bez prasknutí. Takové označení pomáhá přesně vybrat správný roxor materiál podle požadavků konstrukce a zajišťuje bezpečnost a trvanlivost betonářské výztuže.
Co znamenají jednotlivé části označení výztuže?
Písmeno B v označení představuje betonářskou ocel, což je speciální druh oceli určený pro vyztužování betonových konstrukcí. Číslo, například 500, označuje mez kluzu v MPa, tedy hodnotu napětí, při kterém ocel začíná plasticky deformovat a neztrácí svou pevnost. Poslední písmeno označuje třídu tažnosti materiálu, tedy schopnost oceli se natahovat bez prasknutí; třídy jsou označeny A, B a C, přičemž B znamená střední tažnost. Označení B500B tedy znamená betonářskou ocel s mezí kluzu 500 MPa a střední tažností, což odpovídá standardním požadavkům na výztuž v běžných betonových konstrukcích.
| Označení | Význam písmena B | Mez kluzu (MPa) | Třída tažnosti | Využití |
|---|---|---|---|---|
| B500B | Betonářská ocel | 500 | Střední (B) | Standardní ocel pro ohýbání |
| B400A | Betonářská ocel | 400 | Nízká (A) | Méně tažná, pevnost nižší |
| B500C | Betonářská ocel | 500 | Vysoká (C) | Vyšší tažnost, náročné ohýbání |
Tip: Pro správný výběr výztuže vždy kontrolujte označení v tabulkách výztuže a dbejte, aby mez kluzu odpovídala statickým požadavkům konstrukce. Častou chybou je zaměňování tříd tažnosti, což může ovlivnit pružnost a trvanlivost konstrukce.
H3: jak se spravne oznacuje vyztuz v betonovych konstrukcich

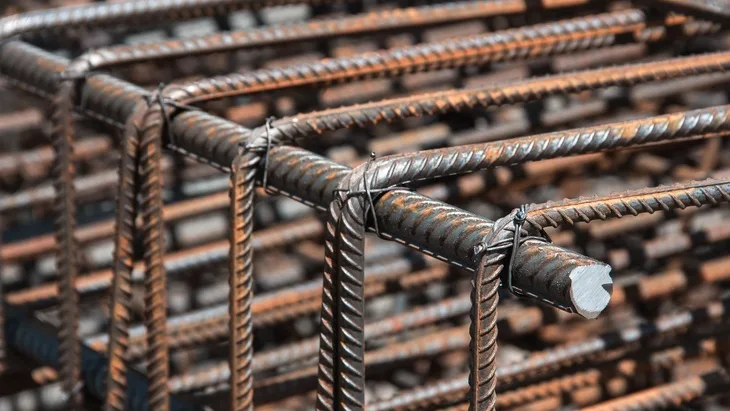

Typy a průměry výztužných tyčí v konstrukcích

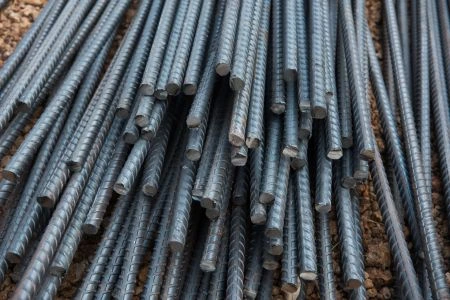

Výztužná tyč v betonových konstrukcích má nominální průměr v rozmezí od 6 do 32 mm, přičemž nejčastěji používané průměry jsou 6, 8, 10, 12, 16 a 20 mm. Označení průměru výztuže v konstrukcích odpovídá právě této nominální hodnotě v milimetrech, což umožňuje přesný výběr a správné dimenzování konstrukce. Správné značení betonářské výztuže je klíčové pro dodržení stavebních standardů a bezpečnost konstrukce.
Značení průměru a třídy výztuže se řídí normami, kde například ocel B500B je standardní materiál s danými vlastnostmi, často uváděný v tabulkách výztuže pro snadnou orientaci. U nás v ČR je běžné používat označení podle českých i evropských norem, které zahrnují průměr, třídu oceli a případně další parametry jako typ povrchu tyče (např. hladký nebo žebrovaný roxor materiál).
| Průměr výztuže (mm) | Použití v konstrukcích | Typická označení |
|---|---|---|
| 6 | Drobná výztuž, sítě | Ø6 B500B |
| 12 | Střední nosníky a sloupy | Ø12 B500B |
| 20 | Hlavní nosná výztuž | Ø20 B500B, 10505 |
Tip: Častou chybou je nesprávné zapsání průměru nebo třídy oceli, což může vést k nesouladu s projektovou dokumentací a následným problémům při kontrole kvality.
Jak se označuje průměr a třída výztuže v konstrukcích
Průměr výztuže se zapisuje jako značka „Ø“ následovaná číslem v milimetrech, například Ø16 znamená tyč o průměru 16 mm. Třída oceli pak doplňuje označení, například B500B, což informuje o mezní pevnosti a vlastnostech materiálu. Pokud se značení neprovádí správně, může dojít k použití nevhodného materiálu a ohrožení stability konstrukce.
Podle Ministerstva zemědělství ČR patří přesné značení a výběr výztuže mezi základní požadavky pro správné provedení betonových konstrukcí.

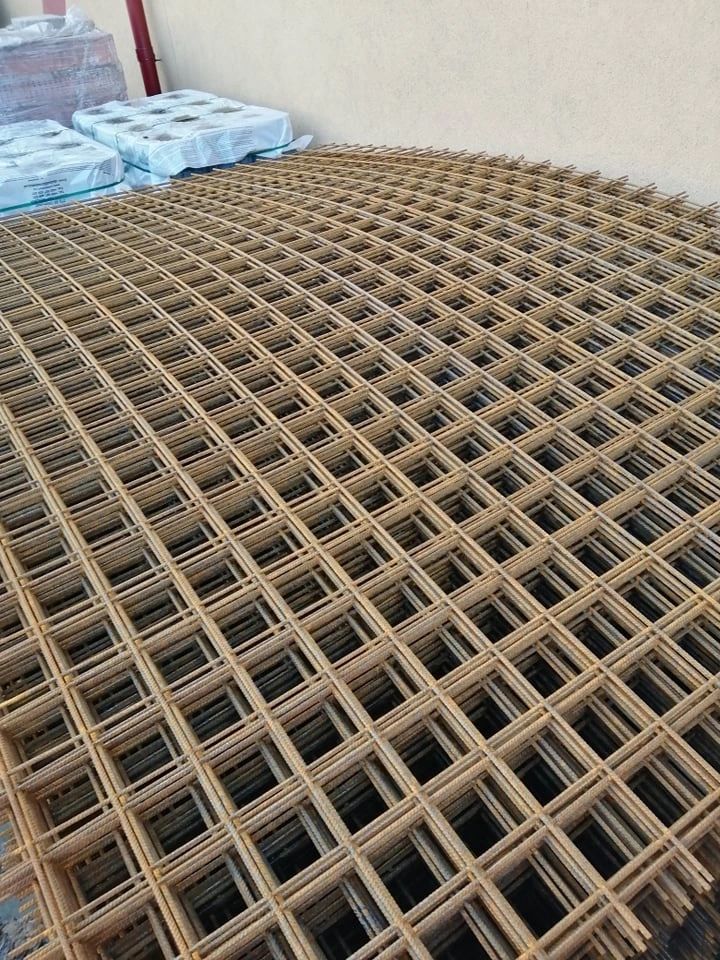

Označení a typy svařovaných KARI sítí
KARI sítě patří mezi základní druhy betonářské výztuže používané pro plošné konstrukce bez nutnosti ohýbání. Označení sítí v konstrukcích probíhá pomocí kódů KA, KD, KH a KY, které určují typ sítě podle průměru drátu a velikosti ok. Průměr drátu se běžně pohybuje mezi 4 mm a 8 mm, přičemž velikost ok je standardně 100×100 mm nebo 150×150 mm v závislosti na typu sítě.
Značení betonářské výztuže, jako jsou tyto svařované sítě, obsahuje informace o rozměrech a materiálu, což pomáhá správně vybrat výztuž v betonových konstrukcích. Typy KARI sítí se tedy liší kombinací průměru drátu a velikosti ok, což je patrné i v tabulkách výztuže, kde jsou podrobně uvedeny konkrétní parametry.
Jak se správně označuje výztuž v betonových konstrukcích
V označení se zpravidla uvádí typ sítě, průměr drátu a rozměr oka. Například KA 5/100 znamená KARI síť typu KA s drátem 5 mm a okem 100×100 mm. Toto značení umožňuje rychlou orientaci při výběru vhodné výztuže.
| Typ sítě | Průměr drátu (mm) | Velikost oka (mm × mm) |
|---|---|---|
| KA | 4, 5 | 100 × 100 |
| KD | 5, 6 | 150 × 150 |
| KH | 6, 8 | 100 × 100 |
| KY | 6, 8 | 150 × 150 |
Tip: Při výběru KARI sítí je třeba zkontrolovat, že průměr drátu a velikost oka odpovídají požadavkům projektu, aby nedocházelo ke snížení pevnosti konstrukce. Častou chybou je použití sítí s menším průměrem drátu, než je navrženo, což může vést k porušení pravidel krytí výztuže betonem a následné korozi výztuže.
Ocel 10505 a ocel B500B vlastnosti jsou často používány v roxor materiálu, který je součástí těchto sítí. Znalost správného značení betonářské výztuže v konstrukcích je nezbytná pro bezpečnost a funkčnost betonových konstrukcí.
Fyzikální a mechanické vlastnosti betonářské oceli
Fyzikální a mechanické vlastnosti betonářské oceli jsou klíčové pro správný výběr a použití výztuže v konstrukcích. Tyto parametry ovlivňují pevnost, pružnost a trvanlivost výztuže, proto je důležité porozumět jejich významu v rámci označení výztuže ve stavebnictví.
Jaké jsou fyzikální vlastnosti betonářské oceli?
Betonářská ocel má modul pružnosti přibližně 200 GPa, což znamená, že se jedná o materiál s vysokou schopností vracet se do původního tvaru po deformaci. Měrná hmotnost oceli je 7850 kg/m³, což určuje její váhu na jednotku objemu a ovlivňuje tak celkovou hmotnost konstrukce. Tyto fyzikální vlastnosti jsou základem pro správné dimenzování a plánování betonářské výztuže. V tabulkách výztuže najdete označení, která tyto vlastnosti zohledňují, například u materiálu roxor.
Jaké jsou mechanické vlastnosti a třídy oceli?
Mez kluzu betonářské oceli se pohybuje v rozmezí 280 až 690 MPa podle typu oceli. Třída B500B, která je v označení betonářské výztuže nejběžnější, má mez kluzu 500 MPa a vynikající tažnost. Díky vysoké tažnosti je ocel B500B vhodná pro ohýbání a použití v konstrukcích, kde je nutná určité plasticita a odolnost proti praskání. Ocel 10505 má oproti ní jiné vlastnosti a použití, což je důležité při čtení tabulek výztuže a značení betonářské výztuže. Správné rozpoznání těchto tříd pomáhá při volbě vhodného materiálu pro konkrétní konstrukční požadavky.
- Modul pružnosti betonářské oceli je cca 200 GPa
- Měrná hmotnost oceli dosahuje 7850 kg/m³
- Mez kluzu se liší podle třídy mezi 280 až 690 MPa
- Třída B500B má vysokou tažnost vhodnou pro ohýbání a požadavky konstrukcí
Odborná rada: Při výběru výztuže věnujte pozornost správnému značení a vlastnostem oceli, protože nesprávný typ může vést k problémům s pevností a trvanlivostí konstrukce.
Normy a standardy používané při označování výztuže
Normy a standardy jsou zásadní při správném označování a kontrole kvality betonářské výztuže. V České republice je základní normou pro označování výztuže ČSN 420139, která stanovuje pravidla pro značení druhů oceli i jejich mechanických vlastností. Mezinárodním protějškem je norma DIN 488, která definuje podobné parametry a umožňuje porovnání materiálů v rámci evropského stavebnictví. Dodržování těchto norem zajišťuje správný výběr materiálu, a tím i bezpečnost a dlouhodobou životnost konstrukce.
Postupy kontroly kvality na stavbě
Kontrola kvality vyztuže začíná vizuální inspekcí, kdy se ověřuje správnost značení a absence vad na roxor materiálu. Dále se provádí měření krytí výztuže betonem s přesností ±1 až 3 mm, což je zásadní pro ochranu proti korozi a zajištění požadované pevnosti. Zkoušky pevnosti pak potvrzují mechanické vlastnosti oceli, například u oceli B500B vlastnosti musí odpovídat tabulkám výztuže dle ČSN. Správné značení průměru a třídy výztuže v konstrukcích usnadňuje tyto kontroly a předchází chybám, které by mohly ohrozit stabilitu stavby.
Doporučené krytí výztuže a ochrana proti korozi
Krytí betonářské výztuže betonem je klíčové pro ochranu proti korozi výztuže. Doporučená tloušťka krytí se liší podle typu konstrukce a prostředí, obvykle se pohybuje mezi 20 až 50 mm. Například u vnějších konstrukcí vystavených vlhkosti je vhodné zvolit krytí na horní hranici, aby se minimalizovalo riziko koroze. Koroze výztuže výrazně snižuje její únosnost a životnost konstrukce.
Další ochranou výztuže jsou povlakové technologie. Epoxidový povlak má tloušťku 175-300 μm a zabraňuje pronikání vlhkosti a chemikálií. Galvanizace zinkem dosahuje tloušťky 85-100 μm a působí jako obal, který zpomaluje korozi. Nerezová ocel obsahuje minimálně 10,5 % chromu, díky čemuž má zvýšenou odolnost vůči korozi, což je důležité zejména v agresivních prostředích.
Jak se správně označuje výztuž v betonových konstrukcích
Pro správný výběr materiálu je nezbytné znát značení betonářské výztuže. Průměr a třída výztuže se uvádějí v tabulkách výztuže, kde například ocel B500B charakterizuje pevnost a ocel 10505 označuje specifický typ materiálu vhodný pro určité konstrukční použití. Znalost těchto údajů pomůže zajistit správné krytí výztuže a adekvátní ochranu proti korozi.
| Typ ochrany | Tloušťka povlaku | Vlastnosti |
|---|---|---|
| Epoxidový povlak | 175-300 μm | Vysoká odolnost proti chemikáliím |
| Galvanizace | 85-100 μm | Zinkový povlak chrání před korozí |
| Nerezová ocel | ≥ 10,5 % chromu | Vysoká odolnost v agresivních podmínkách |
Časté dotazy k označení výztuže v konstrukcích
Otázka: Jak se označuje betonářská výztuž?
Betonářská výztuž se označuje písmenem B, číslem udávajícím mez kluzu v MPa a písmenem třídy tažnosti, například B500B představuje ocel s mezí kluzu 500 MPa a třídou tažnosti B.
Otázka: Co znamená označení B500B u výztuže?
Označení B500B značí betonářskou ocel s pevností v tahu 500 MPa a vysokou tažností třídy B, což zajišťuje lepší schopnost ohýbání bez praskání.
Otázka: Jaké jsou běžné průměry výztužných tyčí?
V praxi se používají průměry od 6 do 32 mm, nejčastěji Ø 6, 8, 10, 12, 16 a 20 mm, což odpovídá i tabulkám výztuže v betonových konstrukcích.
Otázka: Co jsou to KARI sítě a jak se označují?
KARI sítě jsou svařované ocelové sítě označené kódy KA, KD, KH, KY, kde číslo určuje průměr drátu v milimetrech, například KA 16 znamená drát 4 mm a oka 100×100 mm.
Otázka: Jaký je modul pružnosti betonářské oceli?
Modul pružnosti betonářské oceli je přibližně 200 GPa, což odpovídá standardním hodnotám pro ocel B500B používanou ve stavebnictví.
Otázka: Jak se chrání výztuž proti korozi?
Výztuž chrání betonové krytí 20-50 mm, epoxidový povlak o tloušťce 175-300 μm, galvanizace s vrstvou zinku 85-100 μm nebo použití nerezové oceli s minimálně 10,5 % chromu.
Otázka: Jaké normy platí pro označování výztuže v ČR?
V ČR platí norma ČSN 420139 pro značení betonářské výztuže a mezinárodní standard DIN 488, které definují správné značení a vlastnosti materiálu.
Otázka: Co znamená označení Roxor kapela?
„Roxor“ je slangový výraz pro betonářskou výztuž, kapela označuje ocelové pásy nebo svazky výztuže, avšak nejde o oficiální normu.
Otázka: Jak se měří krytí výztuže betonem?
Krytí se měří krycími měřiči s přesností ±1 až 3 mm, detekují hloubku do 150-200 mm a zajišťují správnou ochranu proti korozi.
Otázka: Jak poznat ocel 10505?
Ocel 10505 podle ASTM má mez kluzu 280-690 MPa a nižší obsah uhlíku než standardní betonářská ocel, což ji předurčuje pro speciální konstrukční aplikace.
Otázka: Jaké jsou časté chyby při označování výztuže?
Mezi chyby patří nesprávné čtení třídy tažnosti, záměna průměrů a nedodržení norem či krytí výztuže betonem.
Otázka: Jaké jsou typy třídy tažnosti výztuže?
Třídy tažnosti jsou A (normální), B (vysoká) a C (velmi vysoká, v ČR se nevyrábí), přičemž značení ovlivňuje vlastnosti oceli při ohýbání.
Otázka: Co je konstrukční výztuž?
Konstrukční výztuž je ocelová výztuž zabudovaná do betonu pro zvýšení pevnosti a stability konstrukce.
Otázka: Jaké jsou postupy kontroly kvality výztuže na stavbě?
Kontrola zahrnuje vizuální inspekci, měření krytí betonem s přesností ±1-3 mm a ověření pevnosti podle platných norem.
Otázka: Jaké jsou doporučené hodnoty krytí výztuže betonem?
Doporučené krytí se pohybuje od 20 do 50 mm v závislosti na typu konstrukce a prostředí, což minimalizuje riziko koroze.
