Precizní montáž posuvných bran svépomocí: kompletní průvodce
Montáž posuvné brány vyžaduje přesné měření a pevný betonový základ, který zajistí stabilitu celé konstrukce. Správný postup instalace samonosné brány zahrnuje nejen mechanické upevnění, ale i bezpečnou elektrickou instalaci pohonu. Díky podrobnému návodu zvládnete celý proces svépomocí s jistotou a bez zbytečných komplikací.
📝 Hlavní myšlenky
- Pro průjezdy do 8 m se doporučuje betonový základ široký 50 cm a hluboký 100 cm.
- Samonosné brány vyžadují masivní betonový základ s hloubkou až 120 cm pro stabilitu.
- Kabely pro pohon se vedou v chráničkách minimálně 60 cm pod zemí, s vhodným průřezem CYKY 3×1,5 mm² nebo 3×2,5 mm².
- Montáž kolejnice musí mít přesnost vyrovnání do 2 mm a podklad bez sklonu 0 %.
- Beton musí vytvrdit minimálně 7 dní při 20 °C, ideálně 2-3 týdny před montáží brány.
Základní příprava a výběr typu posuvné brány
Posuvné brány se dělí na pojezdové (kolejnicové) a samonosné, přičemž každý typ vyžaduje specifickou přípravu betonového základu a montážní postupy. Pojezdová brána vyžaduje kolejnici pevně zabudovanou v betonovém základu s přesným vyrovnáním, která umožňuje hladký pohyb brány po celé délce průjezdu. Samonosná brána je podepřena pouze na jedné straně masivním betonovým základem o vyšší nosnosti, což umožňuje instalaci i na svažitém terénu a šetří prostor před vjezdem.
Betonový základ musí být dimenzován podle šířky průjezdu (kóta „A“) a zatížení brány. Pro průjezdy do 8 metrů se doporučuje základ o šířce 500 mm a hloubce 1 000 mm, u průjezdů nad 8 metrů se rozměry zvětšují na 600 mm šířky a 1 200 mm hloubky. Hloubka základu musí být nezámrzná, tedy minimálně 80 cm pod úrovní zamrzání půdy, aby se zabránilo pohybům konstrukce vlivem mrazu. Výška základu by měla být vyrovnaná s terénem s tolerancí ±1 cm. Pro betonovou směs se doporučuje třída C16/20 (B20) až C25/30, která zajistí dostatečnou pevnost a odolnost vůči povětrnostním vlivům.
Při montáži posuvné brány svépomocí je nezbytné přesně vypočítat rozměry a zatížení konstrukce včetně rezervy pro elektroinstalaci a budoucí údržbu. Pojezdové brány vyžadují pevné ukotvení kolejnice v betonu, která musí být minimálně o 300 mm delší než šířka průjezdu, aby umožnila plné otevření. Kolejnice musí být položena na rovný podklad bez spádu (0 % sklon) s tolerancí rovinnosti do 2 mm, aby se zabránilo samovolnému pohybu brány.
Samonosné brány kladou vyšší nároky na betonový základ, který musí unést zatížení celé konstrukce a pohonu pouze na jedné straně. Základ by měl být vyztužen ocelovou výztuží a mít hloubku minimálně 1 000 mm, přičemž šířka základu se řídí hmotností brány a rozměry sloupků. Tento typ se hodí pro svažité a nerovné terény, kde není možné použít kolejnici.
Tip: Častou chybou při montáži svépomocí je nedostatečné zajištění betonového základu proti zamrznutí, což vede k poškození a deformaci brány během zimních měsíců. Doporučuje se provést izolaci základu a dodržet minimální hloubku 80 cm pod úrovní zamrzání půdy.
Pro koho se montáž posuvné brány svépomocí hodí: Pokud máte základní stavební dovednosti a přístup k potřebnému nářadí, můžete zvládnout instalaci zejména u pojezdových bran s betonovým základem do 8 metrů šířky. Pro složitější samonosné brány na svažitém terénu nebo větší rozměry se doporučuje konzultace s odborníkem nebo profesionální montáž kvůli vyšším nárokům na přesnost a nosnost základu.
- Pojezdová brána vyžaduje kolejnici pevně zabudovanou v betonu s minimální tolerancí rovinnosti 2 mm
- Samonosná brána potřebuje masivní betonový základ s hloubkou alespoň 1 000 mm a výztuží
- Betonový základ musí být nezámrzný, minimálně 80 cm pod úrovní zamrzání půdy
- Při výpočtu rozměrů základu zohledněte šířku průjezdu, hmotnost brány a zatížení pohonem
- Montáž svépomocí je vhodná pro menší pojezdové brány, u složitějších konstrukcí je vhodná odborná pomoc
Jak vypočítat rozměry a zatížení posuvné brány svépomocí
Pro výpočet rozměrů betonového základu je klíčové znát šířku průjezdu (kóta „A“), hmotnost brány a provozní zatížení pohonu. U pojezdových bran do 8 m šířky se doporučuje základ o rozměrech 500 × 1 000 mm, u větších průjezdů minimálně 600 × 1 200 mm. Nosnost základu musí pokrýt statické i dynamické zatížení, které zahrnuje hmotnost brány, síly působící při pohybu a zatížení větrem.
Pro samonosné brány je nutné zohlednit koncentraci zatížení na jeden betonový sloup, proto se doporučuje základ s hloubkou minimálně 1 000 mm a šířkou přizpůsobenou rozměrům sloupku a hmotnosti brány. Výztuž základu by měla mít průměr ocelových tyčí 12-16 mm, rozteč 150-200 mm, aby byla zajištěna dostatečná pevnost.
Při plánování elektroinstalace posuvné brány zahrňte vedení kabelů v chráničkách vzdálených cca 250 mm od kraje základu a minimálně 500 mm od jeho hrany, vedených kolmo k zemi. Pro napájení pohonu použijte kabel CYKY 3×1,5 mm² do vzdálenosti 20 m, nad tuto vzdálenost CYKY 3×2,5 mm². Kabely pro bezpečnostní prvky jako fotobuňky volte z materiálů TCEPKPFLE 1×4×0,6 pro venkovní instalace.
Dodržení přesných rozměrů a zatížení betonového základu je klíčové pro dlouhodobou stabilitu a bezpečnost posuvné brány. Při nedodržení těchto parametrů h
Příprava betonového základu pro posuvnou bránu
Pro správnou montáž posuvné brány je klíčové důkladné připravení betonového základu, který musí odpovídat šířce průjezdu a zajišťovat stabilitu celé konstrukce. Následující podkapitoly Vás provedou přesné rozměry, vhodnou třídu betonu a postup přípravy základu.
Jaké jsou správné rozměry betonového základu pro posuvnou bránu?
Pro průjezd do 8 metrů se doporučuje betonový základ široký 50 cm a hluboký 100 cm. U průjezdů delších než 8 metrů je nutné zvětšit šířku na 60 cm a hloubku na 120 cm, aby byl zajištěn dostatečný statický základ pro váhu a dynamické zatížení brány. Tyto rozměry reflektují nezámrznou hloubku a pomáhají předejít poškození základu mrazem.
| Šířka průjezdu | Šířka betonového základu | Hloubka betonového základu |
|---|---|---|
| do 8 m | 50 cm | 100 cm |
| nad 8 m | 60 cm | 120 cm |
Jakou třídu betonu použít pro základ posuvné brány?
Beton třídy C16/20 až C20/25 je ideální pro betonový základ posuvné brány. Taková třída betonu poskytuje potřebnou pevnost a odolnost vůči zatížení brány i povětrnostním vlivům. Vyšší třída betonu než C25/30 obvykle není nutná a zvyšuje náklady bez výrazného benefitů.
Jak připravit betonový základ pro posuvnou bránu?
Příprava betonového základu začíná vyhloubením jámy podle doporučených rozměrů odpovídajících šířce průjezdu. Následně se do jámy instaluje ocelová výztuž, která zvyšuje pevnost a zabraňuje praskání betonu. Beton se lije rovnoměrně a pečlivě se zajišťuje jeho rovinnost, aby bylo možné správně namontovat samonosnou bránu. Po vyzrání betonu, které trvá minimálně 7 dní, lze přistoupit k montáži brány i elektrické instalaci posuvné brány a dalším úkonům jako je nastavení pohonu brány a kontrola bezpečnostních prvků.
Tip: Častou chybou je nedodržení nezámrzné hloubky, což vede k poškození základu mrazem a následné deformaci brány.
Pro detailnější informace doporučuji konzultovat odborný zdroj na eagri.cz, kde najdete přesné normy a doporučení pro betonové základy.
Výkop a příprava kabeláže pro montáž brány
Výkop a příprava kabeláže jsou klíčové pro správnou montáž posuvné brány svépomocí. Správné provedení výkopu a elektroinstalace zajistí dlouhodobou funkčnost a bezpečnost pohonu brány.

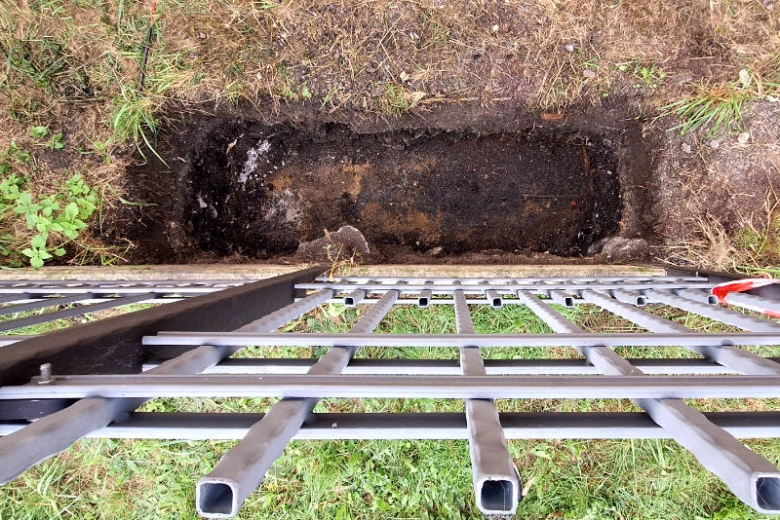

Jak správně vykopat výkop pro kabeláž posuvné brány?
Výkop pro kabeláž musí být hluboký minimálně 60 cm a provedený mimo existující inženýrské sítě, aby nedošlo k jejich poškození. Kabeláž se vede v chráničce, která se umisťuje přibližně 250 mm od kraje betonového základu posuvné brány a 500 mm od jeho hrany. Tento odstup chrání kabely před mechanickým poškozením a usnadňuje případnou údržbu posuvné brány. Posuvné brány instalace svépomocí tak získá nejen pevný základ, ale i bezpečnou elektrickou přípojku.
- Prozkoumejte místo výkopu – ověřte nepřítomnost inženýrských sítí
- Vykopejte rýhu hlubokou min. 60 cm – dodržte požadované vzdálenosti od základu

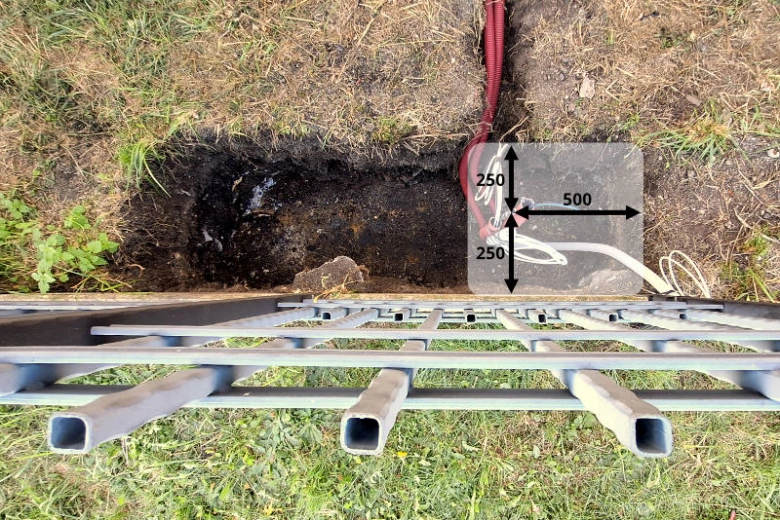

- Vložte do výkopu chráničku – zajistěte správnou polohu 250 mm od kraje základu
Jaké kabely použít pro napájení pohonu posuvné brány?
Pro napájení pohonu se používají kabely CYKY 3×1,5 mm² pro délky do 20 metrů. Při delším vedení nad 20 metrů se doporučuje kabel CYKY 3×2,5 mm² kvůli snížení úbytku napětí a zajištění spolehlivosti pohonu. Oba typy kabelů slouží pro připojení k síti 230 V a musí být vedeny v chráničce, která chrání izolaci před vlivy prostředí. Správná elektrická instalace posuvné brány minimalizuje poruchy a usnadňuje nastavení pohonu brány.
| Vzdálenost vedení | Doporučený kabel | Účel |
|---|---|---|
| Do 20 m | CYKY 3×1,5 mm² | Napájení pohonu |
| Nad 20 m | CYKY 3×2,5 mm² | Napájení pohonu |
| Doporučeno | Chránička na kabel | Ochrana kabeláže |
Tip: Častá chyba při montáži posuvné brány svépomocí je podcenění hloubky výkopu a umístění chráničky příliš blízko základu, což vede k poškození kabelů při zatížení betonovým základem. Dodržujte uvedené rozměry, aby elektroinstalace sloužila bez problémů.

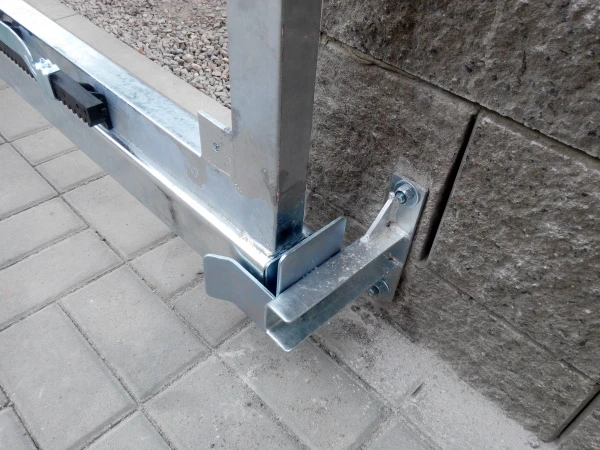

Montáž kolejnice, nosných vozíků a dalších komponent
Montáž kolejnice a nosných vozíků je klíčovou fází při instalaci posuvné brány svépomocí. Kolejnice musí být vyrovnaná s tolerancí do 2 mm, aby zajistila hladký a bezproblémový pohyb brány. Její délka by měla být minimálně o 30 cm delší než šířka průjezdu, což umožní správné zakotvení a plynulý posun.
Nosné vozíky, vyrobené z nerezové oceli, jsou nastavitelné a připevňují se k betonu pomocí chemické kotvy a závitových tyčí M16. Pevné ukotvení pomocí matic M16 je nezbytné pro stabilitu celé konstrukce a bezpečný provoz brány.
- Připravte betonový základ – zajistěte rovný a dostatečně pevný podklad pro kolejnici
- Vyrovnejte kolejnici – použijte vodováhu a měřicí pásmo pro přesnost do 2 mm
- Namontujte nosné vozíky – upevněte chemickou kotvou a závitovými tyčemi M16 do betonu
- Utáhněte matice M16 – zajistěte stabilní a pevné uchycení nosných vozíků ke kolejnici
Tip: Při montáži posuvné brány svépomocí je přesnost vyrovnání kolejnice zásadní; chybná instalace vede k rychlému opotřebení pohonu a zvýšené údržbě. Pro správný výpočet rozměrů a zatížení posuvné brány svépomocí doporučuji konzultovat technické parametry výrobce a specifika terénu.
Instalace pohonu, nastavení a bezpečnostní prvky posuvné brány
Instalace pohonu a správné nastavení bezpečnostních prvků jsou klíčové pro bezproblémový provoz posuvné brány. V této části se zaměříme na elektrickou instalaci, kalibraci pohonu a montáž nezbytných senzorů, které zajistí bezpečnost a dlouhodobou funkčnost.
Výběr a příprava pohonu
Pohon posuvné brány vyžaduje napájení 230 V s jištěním 10 A, což je standardní hodnota pro většinu domácích instalací. Doporučuje se použít kabeláž typu CYKY uloženou v chráničkách minimálně 60 cm pod zemí, aby byla zajištěna ochrana proti mechanickému poškození. Správná elektrická instalace posuvné brány představuje základ pro její spolehlivý chod a bezpečnost.
Nastavení koncových dorazů a bezpečnostních prvků
Koncové dorazy by měly být nastaveny s minimální vzdáleností cca 5 cm od koncových poloh brány, aby se zabránilo nárazům do konstrukce. Fotobuňky slouží k detekci překážek v dráze pohybu a patří mezi základní bezpečnostní senzory. Montáž a pravidelná kalibrace těchto prvků je nutná pro správné fungování automatického systému a prevenci nehod.
- Instalujte fotobuňky ve výšce 30-50 cm nad zemí na obou stranách brány
- Pravidelně kontrolujte čistotu a funkci senzorů
- Kalibrace pohonu by měla probíhat podle návodu výrobce, aby bylo dosaženo přesného zastavení brány
Tip: Na co si dát pozor – nesprávné nastavení dorazů vede k poškození pohonu a mechanických částí brány. Pro montáž posuvné brány svépomocí doporučuji přesné měření a dodržení bezpečnostních standardů.
Montáž posuvné brány na nerovném nebo svažitém terénu
Montáž posuvné brány svépomocí na svažitém nebo nerovném terénu vyžaduje přesné přizpůsobení betonového základu a kolejnice. Betonový základ posuvné brány musí být vyrovnaný s tolerancí ±1 cm, aby zajistil stabilitu a správnou funkci brány. Před samotnou montáží se doporučuje terén co nejvíce vyrovnat a pevně ukotvit základ, což zabrání pozdějším deformacím.
Nosné vozíky slouží k nastavení a korekci kolejnice, což umožňuje kompenzovat nerovnosti terénu a zajistit hladký pohyb brány. Tento prvek je klíčový zejména při instalaci na svažitém terénu, kde není možné dosáhnout dokonale rovné plochy.
Tipy na montáž posuvné brány bez odborníka:
- Připravte betonový základ s přesností ±1 cm vodorovně
- Použijte nastavitelné nosné vozíky pro vyrovnání kolejnice
- Pečlivě zkontrolujte ukotvení základů na svažitém terénu
- Při samonosné bráně montáž přizpůsobte možnosti elektrické instalace posuvné brány a nastavení pohonu brány
- Po instalaci věnujte pozornost pravidelné údržbě posuvné brány, aby se předešlo problémům způsobeným nerovnostmi terénu
Správná příprava a nastavení komponent umožní hladký provoz, i když montujete posuvné brány svépomocí na komplikovaném terénu.
Kontrola, údržba a řešení běžných problémů posuvných bran
Pravidelná údržba posuvné brány zajistí její dlouhou životnost a bezproblémový chod. Mazání koleček byste měli provádět minimálně jednou za 3 měsíce, aby se zabránilo nadměrnému opotřebení a hlučnosti. K tomu použijte vhodné mazivo určené na kovové části, které zabraňuje korozi. Kontrolu rovinnosti kolejnice proveďte vodováhou s přesností ±1 mm na metr délky, protože nerovnosti vedou ke zasekávání a nadměrnému zatížení pohonu.
Hlučnost a zasekávání brány často způsobuje zanesení nečistot v kluzných částech. Doporučuje se pravidelné čištění kolejnice i pojezdových koleček a jejich mazání. Servis pohonů a elektrické instalace posuvné brány by měl zahrnovat kontrolu kabeláže, nastavení pohonu brány a funkčnost bezpečnostních prvků alespoň jednou ročně.
- Mazání koleček a kolejnice minimálně jednou za 3 měsíce
- Kontrola rovinnosti vodováhou s přesností ±1 mm/m
- Čištění kluzných částí proti zanesení nečistot
- Pravidelný servis pohonů včetně kontroly elektrické instalace
- Kontrola upevnění a nastavení pohonu po montáži
Častá chyba: Nedostatečná kontrola rovinnosti kolejnice po instalaci vede k rychlému opotřebení a problémům s pohonem. Montáž posuvných bran svépomocí proto vyžaduje pečlivé zaměření a kontrolu všech částí.
Pro koho se údržba hodí: Vlastníci samonosných i klasických posuvných bran, kteří chtějí prodloužit životnost své brány. Pro ty, kdo instalaci svěřili odborníkům, platí potřeba pravidelného servisu pohonu a elektrické instalace, aby se předešlo poruchám.
Jak namontovat posuvné brány svépomocí správně
Při montáži posuvné brány svépomocí dodržujte návod krok za krokem, věnujte pozornost betonovému základu posuvné brány i přesnému nastavení pohonu brány. Správná údržba je pak klíčem k dlouhodobé spolehlivosti a tichému provozu.
Časté dotazy
Jak hluboký musí být betonový základ pro posuvnou bránu?
Betonový základ by měl mít hloubku minimálně 100 cm pro průjezdy do 8 m a 120 cm pro širší brány, aby splnil nezámrznou hloubku.
Jaký kabel se používá pro elektrickou instalaci posuvné brány?
Pro napájení pohonu se používá kabel CYKY 3×1,5 mm² do vzdálenosti 20 m a CYKY 3×2,5 mm² pro vzdálenosti do 100 m.
Jak často se doporučuje mazat pojezdová kolečka posuvné brány?
Mazání pojezdových koleček a kolejnice se doporučuje provádět minimálně jednou za 3 měsíce pro plynulý pohyb.
Jak nastavit koncové dorazy u posuvné brány?
Koncové dorazy by měly být nastaveny tak, aby mezi dorazem a koncovou polohou brány byla vzdálenost cca 5 cm.
Jaké jsou hlavní typy posuvných bran?
Hlavní typy jsou pojezdové (kolejnicové) a samonosné, liší se způsobem podpory a požadavky na základ.
Jak zajistit bezpečnost při montáži posuvné brány?
Instalujte bezpečnostní prvky jako fotobuňky a majáky, pravidelně kontrolujte jejich funkčnost a správné nastavení.
Jak dlouho musí beton vytvrdit před montáží brány?
Beton by měl vytvrdit minimálně 7 dní při teplotě kolem 20 °C, ideálně 2-3 týdny pro plnou pevnost.
Jak montovat posuvnou bránu na svažitém terénu?
Připravte vodorovný betonový základ s tolerancí ±1 cm a využijte nastavitelné nosné vozíky pro korekci kolejnice.
Jak řešit hlučnost posuvné brány?
Hlučnost lze snížit pravidelným čištěním a mazáním pojezdových koleček a kolejnice, kontrolou upevnění komponent.
Co dělat při zasekávání posuvné brány?
Zkontrolujte čistotu kolejnice a koleček, případně proveďte mazání a seřízení nosných vozíků.
Jaké materiály jsou nejvhodnější pro výplň posuvné brány?
Pro výplň posuvné brány se často používá pozinkovaný plech nebo dřevěné lamely, přičemž tloušťka materiálu by měla být minimálně 1,5 mm pro plech a 20 mm pro dřevo.
Jak správně namontovat kolejnici u posuvné brány?
Kolejnice je třeba upevnit vodorovně ve výšce 10 cm od země, s roztečí mezi upevňovacími body max. 1 metr, aby byla zajištěna stabilita a plynulý pohyb brány.
