Projekt valbové střechy pro dům jak vytvořit výkres a schéma

Návrh projektu valbové střechy vyžaduje přesné zakreslení sklonu jednotlivých ploch a krovové soustavy, která se od jednodušší sedlové nebo pultové střechy výrazně liší. Kvalitní výkres a schéma vám umožní správně dimenzovat nosné prvky a předejít komplikacím při výpočtu řeziva pro nárožní krokve.

Základní geometrie valbové střechy a její charakteristika

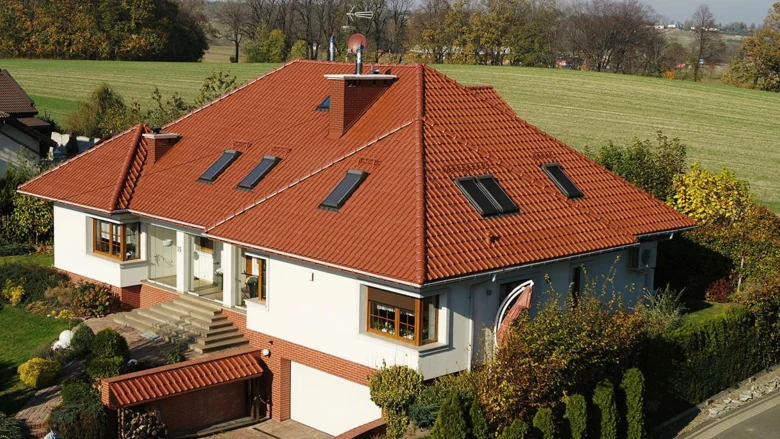

Valbová střecha představuje čtyřsvahovou konstrukci, u níž jsou štítové stěny nahrazeny šikmými plochami, což ji odlišuje od klasické sedlové střechy. Základní geometrii tvoří dvě plochy ve tvaru lichoběžníku a dvě plochy ve tvaru trojúhelníku, které se stýkají v nárožních krokvích. Optimální sklon střechy se obvykle pohybuje v rozmezí 25 až 45 stupňů, což zajišťuje správný odvod srážek a odolnost vůči větru.

Konstrukční rozdíly a výhody v projektu

Zatímco sedlová střecha končí svislým štítem, valbová střecha konstrukce uzavírá dům ze všech čtyř stran šikmými plochami. Pokud hledáte valbová střecha projekt návod, musíte zohlednit, že tento systém lépe odolává náporům větru než pultová střecha nebo sedlová střecha. Při návrhu je nutné správně určit rozestupy krokví u valbové střechy, které se standardně pohybují od 800 do 1200 milimetrů v závislosti na zvoleném typu a hmotnosti materiálu střešní krytiny.

Odborná rada: Při tvorbě výkresu vždy zohledněte, že valbová střecha vyžaduje složitější tesařské spoje na nárožích. Častá chyba při návrhu spočívá v podcenění dimenze nárožních krokví, které nesou výrazně vyšší zatížení než běžné krokve. Tato konstrukce se hodí pro domy v otevřené krajině, ale není ideální pro velmi úzké stavby, kde šikmé valby zbytečně snižují využitelný prostor v podkroví.

Určení sklonu a rozměrů pro výkres valbové střechy

Určení správného sklonu a přesných rozměrů tvoří základní kámen pro projekt valbové střechy pro dům, přičemž tyto parametry přímo ovlivňují statiku i výběr střešní krytiny. Při plánování využijte trigonometrické výpočty, které zajistí přesnost konstrukce a efektivní spotřebu materiálu.

Jak určit optimální sklon valbové střechy?

Sklon střechy u valbových konstrukcí se standardně pohybuje v rozmezí 25° až 45°. Tento parametr zásadně ovlivňuje odvodnění plochy a celkovou životnost střešního pláště. Při volbě úhlu zohledněte klimatické podmínky vaší lokality, jako je intenzita srážek a sněhová zátěž, což jsou data často dostupná přes portál eagri.cz. Zatímco sedlová střecha bývá jednodušší na realizaci, valbová střecha nabízí vyšší odolnost vůči větru díky čtyřem skloněným plochám. Výběr sklonu musí být v souladu s technickými listy, které uvádí minimální sklon pro zvolený materiál střešní krytiny.

Jak vypočítat délky stran a výšku hřebene valbové střechy?

Pro přesný výkres valbové střechy na dům využijte goniometrické funkce, kde hřeben střechy představuje nejvyšší bod konstrukce. Výška hřebene přímo koreluje se zvoleným sklonem a šířkou půdorysu domu.

1. Definujte půdorys – zakreslete přesné rozměry obvodových stěn domu do plánu.
2. Vypočítejte výšku hřebene – použijte funkci tangens sklonu střechy násobenou polovinou rozpětí budovy.
3. Stanovte délky krokví – vypočítejte délku pomocí Pythagorovy věty nebo funkce kosinus sklonu.
4. Určete plochu střechy – vynásobte součet ploch jednotlivých trojúhelníkových a lichoběžníkových segmentů.

Odborná rada: Při návrhu rozmístění krokví počítejte s osovou vzdáleností 800 až 1200 mm podle typu krytiny. Častá chyba: podcenění přesahu střechy, který musí krýt fasádu před deštěm. Tento postup se hodí pro projektanty a zkušené stavitele, zatímco pro laikem prováděné svépomocné rekonstrukce se vždy doporučuje konzultace se statikem.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Postup tvorby výkresu valbové střechy krok za krokem

Při tvorbě projektu valbové střechy pro dům je klíčová přesnost a dodržení technických norem, které odlišují tento systém od jednodušších variant, jako je sedlová střecha nebo pultová střecha. Správný postup tvorby výkresu střechy valbové konstrukce vyžaduje systematický přístup k jednotlivým prvkům krovu a detailům odvodnění.

Příprava a základní náčrt

Pro zahájení práce zvolte vhodné měřítko výkresu, nejčastěji 1:200 nebo 1:500, které umožní přehledné zobrazení celého půdorysu stavby. Nejprve zakreslete obvodové zdi a vnitřní nosné konstrukce, na kterých bude valbová střecha konstrukce spočívat. Do tohoto schématu následně vyznačte hřeben střechy a nároží, která definují sklon všech čtyř střešních rovin. Tento praktický návod na tvorbu schématu valbové střechy zajistí, že projekt bude technicky proveditelný a v souladu s projektovou dokumentací.

Zakreslení krokví a latí

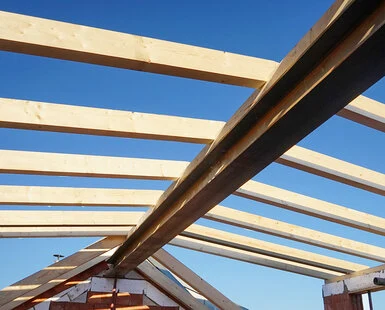

Následně definujte nosnou soustavu, kde výkres valbové střechy obsahuje přesné rozměry krokví a latí.

1. Rozmístění krokví – stanovte osové rozestupy krokví u valbové střechy v rozmezí 60 až 90 cm dle únosnosti zvoleného materiálu střešní krytiny.
2. Vyznačení nárožních krokví – zakreslete zesílené nárožní krokve, které přenášejí zatížení z jednotlivých střešních rovin do nosné konstrukce.
3. Vykreslení latování – doplňte latě kolmo na krokve, přičemž jejich rozteč určete podle technického listu konkrétní střešní krytiny.

Odborná rada: Častá chyba při návrhu spočívá v podcenění dimenzí nárožních krokví, které nesou výrazně vyšší zatížení než běžné krokve.

Zakreslení drenáže a střešních oken

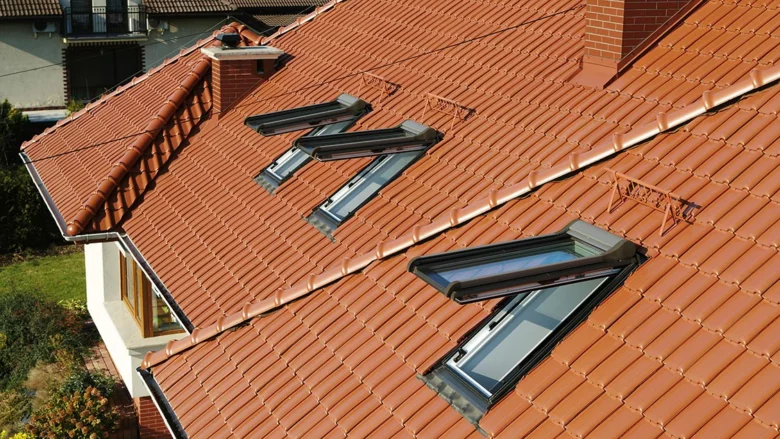

Detailní výkres valbové střechy zobrazuje drenáž, tedy systém odvodnění, a přesné umístění střešních oken.

1. Návrh žlabů – zakreslete podstřešní žlaby po celém obvodu střechy s dodržením minimálního sklonu 0,5 procenta směrem k svodům.
2. Umístění oken – vyznačte střešní okna tak, aby jejich rám byl pevně ukotven mezi krokvemi, případně doplňte pomocné výměny.
3. Kontrola prostupů – ověřte, zda drenážní systém nekoliduje s nosnými prvky krovu a střešními okny.

Tip: Valbová střecha se hodí pro domy v otevřených větrných polohách díky své aerodynamické stabilitě, zatímco pro menší a úzké objekty je často vhodnější sedlová střecha. Vždy doporučuji finální výkres konzultovat s autorizovaným projektantem, který posoudí statické zatížení krovu.

Výpočet plochy a materiálová kalkulace valbové střechy

Přesný výpočet plochy valbové střechy je klíčový pro správnou materiálovou kalkulaci a minimalizaci prořezů krytiny. Využití trigonometrických metod zajišťuje přesné určení plochy jednotlivých šikmých ploch střechy.

Jak spočítat plochu valbové střechy?

Výpočet plochy střechy vychází ze znalosti půdorysných rozměrů a sklonu jednotlivých střešních rovin. Trigonometrie nám umožňuje převést tyto údaje na skutečnou plochu, která je vždy větší než půdorysný průmět. Pro výpočet plochy lichoběžníkových a trojúhelníkových ploch valbové střechy použijte vzorec: plocha = (délka x šířka) / cosinus úhlu sklonu. U valbové střechy konstrukce tvoří čtyři plochy, které musíte sečíst pro celkovou výměru. Materiálová kalkulace krytiny následně vyžaduje přičtení koeficientu prořezu, který se u valbových střech obvykle pohybuje mezi 10 až 15 procenty v závislosti na členitosti. Zatímco sedlová střecha má výpočet jednodušší díky dvěma obdélníkovým plochám, valbová vyžaduje pečlivou práci s výkresem.

Jak se dělá plocha střecha?

Plocha střechy se stanovuje rozdělením střechy na základní geometrické tvary, konkrétně dva lichoběžníky a dva trojúhelníky. Každý segment vypočítáte samostatně a následně sečtete. Tento postup je nezbytný pro efektivní nákup střešní krytiny.

Odborná rada: Častá chyba při návrhu spočívá v ignorování přesahu střechy přes obvodové zdivo, což vede k podcenění plochy krytiny. Výpočet se vždy provádí z vnějších rozměrů včetně přesahů. Tato metoda je vhodná pro svépomocné plánování, nicméně pro přesný projekt valbové střechy doporučuji ověření výpočtu autorizovaným projektantem. Výpočet se nehodí pro osoby bez základní znalosti geometrie, kde hrozí riziko chyby v řádech metrů čtverečních materiálu.

Časté chyby a tipy pro správnou tvorbu projektu valbové střechy

Při navrhování konstrukce valbové střechy se často chyby v projektu střechy projeví až při samotné realizaci, což zvyšuje náklady na opravy. Mezi nejčastější komplikace patří špatně zvolený sklon střechy, který přímo ovlivňuje funkčnost a výběr materiálu střešní krytiny. Pokud je sklon příliš malý, dochází k nedostatečnému odvodnění a riziku zatékání. Naopak u strmých střech musíte počítat s vyšším namáháním krovu větrem.

Na co si dát pozor při tvorbě výkresu

Pokud vás zajímá, jaké chyby se často dělají při kreslení projektu valbové střechy, zaměřte se zejména na statiku a přesné rozměry.

• Rozestupy krokví u valbové střechy se obvykle pohybují v rozmezí 800 až 1200 mm podle typu krytiny a únosnosti dřeva.
• Nedostatečné odvodnění vzniká při podcenění úžlabí, kde se střetávají jednotlivé střešní roviny.
• Nesprávné napojení valby na hřeben vede k deformacím konstrukce.

Odborná rada: Před finálním schválením projektu doporučuji nechat výkres zkontrolovat autorizovaným statikem. Ten posoudí, zda je zvolená valbová střecha konstrukce dostatečně dimenzována pro vaši lokalitu. Zatímco valbová vs sedlová střecha vyžaduje odlišné výpočty zatížení, u pultové střechy se projekt zaměřuje spíše na jednostranný odtok vody. Správně navržený projekt je základem pro dlouhou životnost stavby.

Časté dotazy k projektu valbové střechy

Otázka: Jak spočítat plochu valbové střechy?

Plocha se vypočítá pomocí trigonometrických vzorců u jednotlivých svahů, přičemž sklon střechy bývá mezi 25° a 45°. Výsledkem je přesná hodnota v m² pro materiálovou kalkulaci.

Otázka: Jak se dělá plocha střechy valbové formy?

Plocha střechy se skládá ze dvou lichoběžníkových a dvou trojúhelníkových svahů, jejichž rozměry se určují podle délky domu a sklonu v úhlech mezi 25° a 45°.

Otázka: Kolik se dávají krokve od sebe u valbové střechy?

Rozestupy krokví jsou obvykle kolem 60 cm, záleží však na konstrukčním typu a materiálu, což ovlivňuje pevnost a nosnost střechy.

Otázka: Jaký je rozdíl mezi sedlovou a valbovou střechou?

Valbová střecha má čtyři šikmé svahy a nahrazuje štítové konce sedlové střechy šikmými boky. Sedlová střecha má dva protilehlé okapy a dva štítové konce.

Otázka: Jak správně nakreslit projekt valbové střechy?

Začněte určením měřítka 1:200 nebo 1:500, zakreslete půdorys, rozmístění krokví v rozestupech 60 cm, přidejte latě, drenáž a případná střešní okna.

Otázka: Jak navrhnout a zakreslit valbovou střechu krok za krokem?

Postupujte od přípravy podkladů přes určení sklonu a rozměrů až po detailní zakreslení konstrukčních prvků a doplňků, vše v souladu s normami a stavebními pravidly.

Otázka: Jaké chyby se často dělají při kreslení projektu valbové střechy?

Časté chyby zahrnují nesprávný sklon střechy, špatné rozmístění krokví a zanedbání odvodnění, což vede k problémům s funkčností a životností střechy.

Otázka: Jaký je správný sklon valbové střechy?

Sklon valbové střechy se obvykle pohybuje mezi 25° a 45°, což ovlivňuje odvod vody a využitelný prostor pod střechou.

Otázka: Jak začít tvorbu výkresu valbové střechy v CAD softwaru?

Začněte nastavením měřítka 1:200 nebo 1:500, vytvořte půdorys, definujte bod hřebene a nakreslete jednotlivé svahy s přesnými rozměry krokví a latí.

Otázka: Jaké typy střešních oken lze použít u valbové střechy?

Nejčastěji se používají horní kyvná a výklopná střešní okna, jejichž umístění a montáž by měla být přesná a odborná pro zachování těsnosti střechy.

Otázka: Jaké jsou rozměry krokví u valbové střechy?

Rozměry krokví závisí na rozpětí střechy, běžně se používají krokve délky 4-6 m s rozestupy kolem 60 cm pro správnou nosnost.

Otázka: Jak zakreslit drenážní systém ve výkresu valbové střechy?

Drenáž zahrnuje umístění žlabů a svodů s označením směru odtoku vody, což je klíčové pro správnou funkci střechy a prevenci poškození.

Otázka: Jaký je rozdíl konstrukce valbové a sedlové střechy?

Valbová střecha má čtyři šikmé plochy s krokvemi a vazníky, sedlová má dva svahy a štítové konce, což ovlivňuje složitost konstrukce a využití podkroví.

Otázka: Jak určit rozestupy latí u valbové střechy?

Latě se rozmísťují podle typu krytiny, běžně v rozestupech 30-40 cm, aby byla zajištěna dostatečná podpora střešní krytiny.

Otázka: Jak vypočítat množství střešní krytiny pro valbovou střechu?

Po výpočtu plochy střechy v m² se přidává cca 10 % na přesahy a odpad, což pomáhá odhadnout přesné množství materiálu pro krytinu.
