Jak fungují součásti vysoké pece: detailní popis a jejich role

Vysoká pec je složitý technologický celek, jehož jednotlivé součásti jsou zásadní při výrobě železa. Kychta, dýzy nebo žáruvzdorná vyzdívka zajišťují optimální podmínky pro tavení surovin, zatímco odpich vysoké pece umožňuje pravidelný výdej roztaveného materiálu. Porozumění jejich funkcím pomáhá lépe chápat celý proces a zvyšovat efektivitu výroby.

Jaké jsou hlavní součásti vysoké pece a jak fungují?

Vysoká pec obsahuje několik klíčových částí, které společně umožňují efektivní tavení železné rudy. Mezi hlavní součásti patří vsázková násypka, dýzy, žáruvzdorná vyzdívka, chladicí systém, pecní koruna, pecní plášť a pecní dno. Každá z těchto částí plní specifickou funkci, která přispívá k plynulému průběhu tavení a zajišťuje bezpečný provoz pece.

Co je to vysoká pec a jaký je její účel?

Vysoká pec slouží k tavení železné rudy při teplotách přesahujících 1500 °C. Jejím hlavním cílem je přeměnit železnou rudu, koks a další suroviny na surové železo. Proces probíhá díky chemickým reakcím, při nichž se vhání horký vzduch a postupně se uvolňuje oxid uhličitý a teplo. Tato transformace umožňuje získat surové železo připravené k dalšímu zpracování v hutnictví. Vysoká pec je tedy nezbytné zařízení v metalurgii, kde se kombinuje chemie, fyzika i technika pro efektivní výrobu kovů.

Jaké jsou hlavní součásti vysoké pece a jak fungují?

• Vsázková násypka slouží k zavážení surovin, jako jsou železná ruda, koks a vápenec. Tyto materiály se postupně dávkují do pece shora, což umožňuje jejich efektivní propadávání a reakci v pecním prostoru.
• Dýzy vysoké pece jsou vyrobeny z žáruvzdorného a měděného materiálu, které vhánějí horký vzduch do pece pod vysokým tlakem. Tento vzduch podporuje spalování koksu a udržuje vysokou teplotu potřebnou k tavení.
• Žáruvzdorná vyzdívka tvoří vnitřní ochrannou vrstvu pece a odolává extrémním teplotám až kolem 2000 °C. Chrání konstrukci pece před poškozením a ztrátami tepla.
• Chladicí systém vysoké pece využívá vodou chlazené trubky, které zabraňují přehřátí vnějšího pláště pece. Tento systém prodlužuje životnost pece a zabraňuje deformacím konstrukce.
• Pecní koruna je horní část pece, kde dochází k zavážení surovin a úniku plynů. Je vybavena těsnicími mechanismy, aby se minimalizovaly ztráty materiálu a emisí.

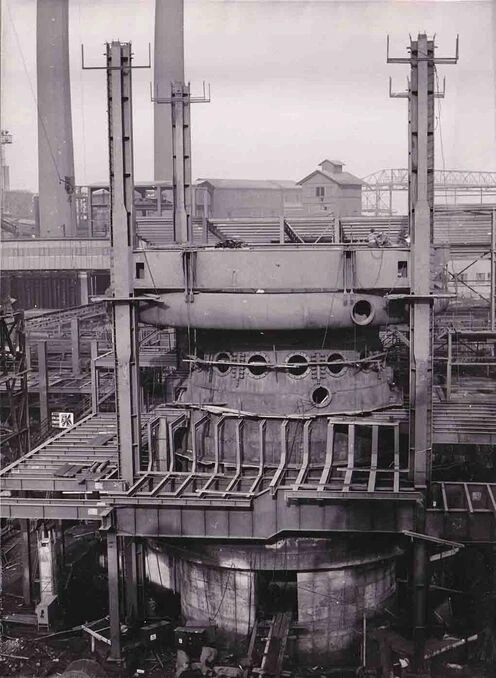

• Pecní plášť vysoké pece tvoří nosnou konstrukci, která drží všechny části pohromadě a zajišťuje stabilitu během provozu.
• Odpichový otvor (kychta vysoké pece) slouží k pravidelnému vypouštění taveniny a strusky. Tento otvor je navržen tak, aby umožnil rychlé a bezpečné vypuštění materiálu bez ztráty tepla.

Řídicí systém pece koordinuje všechny tyto části a reguluje přívod vzduchu, teplotu i dávkování surovin tak, aby byl provoz co nejefektivnější a nejbezpečnější.

Tip: Častou chybou v provozu vysoké pece je nedostatečné chlazení, které může vést k poškození žáruvzdorné vyzdívky a snížení životnosti pece. Proto je pravidelná údržba chladicího systému nezbytná.

Tato soustava součástí je vhodná pro průmyslové hutě zaměřené na masovou výrobu surového železa, zatímco pro menší provozy nebo jiné technologie tavení se používají odlišné konstrukce pece.

Materiály používané ve vysoké peci a jejich význam

Materiály používané ve vysoké peci musí odolávat extrémním teplotám a chemickému namáhání během tavení železa, které často přesahují 1500 °C. Správný výběr těchto materiálů výrazně ovlivňuje životnost i bezpečnost provozu vysoké pece a její energetickou efektivitu.

Jaké materiály se používají ve vysoké peci a proč?

Ve vysoké peci tvoří klíčový ochranný prvek žáruvzdorná vyzdívka, která je vyrobena z žáruvzdorných cihel. Tyto cihly musí odolávat teplotám často přesahujícím 1500 °C a zároveň mechanickému opotřebení a chemickému působení redukčních plynů a taveniny. Pro zajištění stability vyzdívky se používají speciální žáruvzdorné materiály, které minimalizují přímý kontakt taveniny s kovovým pláštěm vysoké pece.

Dýzy vysoké pece jsou vyrobeny z měděných slitin, které mají výbornou tepelnou vodivost. Díky tomu umožňují účinné chlazení a zabraňují poškození při průchodu horkých plynů. Měděné slitiny také dobře odolávají tepelnému šoku, což je zásadní pro dlouhodobý provoz a spolehlivost dýz.

Plášť vysoké pece se skládá z ocelových konstrukčních prvků, které jsou chráněny právě žáruvzdornou vyzdívkou. Kombinace těchto materiálů zajišťuje pevnost a stabilitu celé konstrukce i při extrémních provozních podmínkách.

Zdroj: https://eagri.cz

Jaký význam mají materiály pro bezpečný a efektivní provoz vysoké pece?

Používané materiály jsou klíčové pro bezpečný provoz vysoké pece, protože zabraňují poškození konstrukce při kontaktu s taveninou a horkými plyny. Žáruvzdorná vyzdívka snižuje riziko průniku tepla do ocelového pláště, čímž minimalizuje riziko poruch a výrazně prodlužuje intervaly údržby. Typická renovace vyzdívky probíhá přibližně každých 10-15 let v závislosti na intenzitě provozu.

Správný výběr materiálů také zvyšuje energetickou efektivitu vysoké pece. Kvalitní žáruvzdorné cihly i měděné slitiny pro dýzy optimalizují proudění chladicího systému vysoké pece a přispívají k lepšímu řízení teplot v rámci řídicího systému pece. To vede ke stabilnějšímu provozu a menším energetickým ztrátám.

Tip: Častou chybou je podcenění kvality žáruvzdorných materiálů, což vede k rychlejšímu poškození vyzdívky a nutnosti častějších odstávek pro opravu. Proto je důležité volit materiály certifikované pro vysoké teploty a chemické namáhání.

Materiály použité ve vysoké peci se tedy přímo podílejí na spolehlivosti a ekonomice provozu, což ocení zejména průmyslové provozy zaměřené na kontinuální tavení železa. Pro menší provozy s nižší intenzitou tavení může být investice do vysoce specializovaných materiálů méně rentabilní.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak probíhá vzduchové větrání a chlazení ve vysoké peci?

Vzduchové větrání a chladicí systém vysoké pece zajišťují optimální průběh tavení a zároveň ochranu konstrukce před poškozením. Dýzy vysoké pece, vyrobené z žáruvzdorných materiálů, vhánějí předehřátý vzduch při teplotách kolem 200 °C do kychty vysoké pece. Tento proces umožňuje intenzivní spalování paliva a následné tavení surovin v peci. Okružní větrovod rozvádí vzduch rovnoměrně kolem pece, čímž zajišťuje stabilní teplotní podmínky a efektivní průběh chemických reakcí.

Chladicí systém vysoké pece využívá vodou chlazené trubky a armatury, které zabraňují přehřátí a poškození žáruvzdorné vyzdívky a dalších součástí pece. Tato kombinace vzduchového větrání a aktivního chlazení prodlužuje životnost pece a umožňuje její dlouhodobý provoz.

Jak funguje proces větrání a chlazení ve vysoké peci

1. Předehřátí vzduchu – vzduch se zahřívá na teplotu kolem 200 °C před vstupem do dýz.
2. Vhánění vzduchu – dýzy vhánějí horký vzduch do kychty vysoké pece pod vysokým tlakem.
3. Distribuce vzduchu – okružní větrovod rozvádí vzduch rovnoměrně po celém prostoru pece.
4. Spalování a tavení – přívod vzduchu podporuje efektivní spalování paliva a tavení surovin.
5. Chlazení konstrukce – vodou chlazené trubky a armatury odvádějí teplo, chránící žáruvzdornou vyzdívku.
6. Řízení procesu – řídicí systém pece monitoruje teplotu a průtok vzduchu, optimalizuje výkon pece.

Tip: Častou chybou je nedostatečná údržba chlazení, která vede k přehřátí a rychlejšímu opotřebení vyzdívky. Větrací a chladicí systém se hodí především pro velké vysoké pece s kontinuálním provozem, zatímco menší typy mohou používat jednodušší řešení s menším chlazením.

Údržba a kontrola součástí vysoké pece

Údržba vysoké pece představuje klíčový proces zajišťující dlouhodobou funkčnost všech jejích hlavních součástí, jako jsou kychta vysoké pece, dýzy vysoká pec, žáruvzdorná vyzdívka, chladicí systém vysoké pece a řídicí systém pece. Pravidelná kontrola a údržba těchto částí minimalizuje riziko poruch a zvyšuje bezpečnost provozu.

Údržba vysoké pece zahrnuje denní, týdenní, měsíční a čtvrtletní kontroly, které se zaměřují na přesné měření tlaků a teplot v peci, kontrolu stavu žáruvzdorné vyzdívky a mazání pohyblivých částí. Správná funkce dýz a chladicího systému je nevyhnutelná pro udržení optimálního provozu. Bezpečnostní opatření zahrnují kontrolu těsností a tělení případných prasklin, aby nedošlo k nebezpečným únikům plynů.

Žáruvzdorná vyzdívka vyžaduje speciální pozornost, neboť její poškození negativně ovlivňuje tepelnou izolaci a celkovou efektivitu pece. Proto se doporučuje její renovace každých 10-15 let v závislosti na intenzitě provozu a výsledcích pravidelných inspekcí.

Klíčové kontroly a úkony v rámci údržby vysoké pece

• Denně měřit teplotu a tlak v kychta vysoké peci a sledovat funkčnost řídicího systému pece
• Týdně kontrolovat stav dýz vysoké pece a mazat pohyblivé části
• Měsíčně prověřovat těsnost chladicího systému vysoké pece a kontrolovat výskyt prasklin ve vyzdívce
• Čtvrtletně provádět detailní inspekci žáruvzdorné vyzdívky a plánovat případné opravy či renovaci
• Kontrolovat bezpečnostní opatření včetně těsnících prvků a nouzových systémů

Popis součástí vysoké pece a jejich role pomáhá pochopit, proč je údržba nezbytná. Například poškozená žáruvzdorná vyzdívka může vést k výraznému poklesu izolace a zvýšení spotřeby paliva. Naopak správně fungující odpich vysoké pece umožňuje plynulý odvod strusky a taveniny bez přerušení provozu.

Odborná rada: Při údržbě vysoké pece je nutné vždy dodržovat předepsané bezpečnostní normy a pravidelně školit personál, aby se předešlo nehodám způsobeným chybami v manipulaci s technologií.

Řídicí systém a moderní inovace ve vysoké peci

Řídicí systém vysoké pece představuje klíčovou technologii pro udržení přesných provozních parametrů během tavení železa. Tento systém reguluje proudění vzduchu, teplotu a tlak, čímž zajišťuje stabilní kvalitu surového železa a efektivní využití paliva. Moderní řídicí systémy, například v peci č. 4 z roku 1971, využívají počítačové řízení Siemens 305, které umožňuje automatizované monitorování a řízení procesu v reálném čase.

Kalibrace senzorů a aktualizace softwaru

Pro správnou funkci řídicího systému je nezbytné pravidelně kalibrovat senzory měřící teplotu, tlak a složení plynů v peci. Přesná kalibrace zajišťuje spolehlivá data pro řízení kychty vysoké pece a regulaci vzduchu přes dýzy vysoké pece. Softwarové aktualizace, které se provádějí minimálně čtvrtletně, přinášejí nové algoritmy optimalizující parametry jako tlak vzduchu, rychlost odpichu a teplotu v jednotlivých zónách pece. Nedostatečná kalibrace nebo zastaralý software mohou vést k nesprávnému nastavení, což zvyšuje opotřebení žáruvzdorné vyzdívky a snižuje účinnost chladicího systému vysoké pece.

Automatizace a strojové učení

Automatizace vysoké pece využívá strojové učení k analýze dat ze stovek senzorů rozmístěných po celé peci. Tento systém dokáže predikovat změny teploty a složení surovin a automaticky upravovat parametry, například rychlost foukání vzduchu a dávkování materiálu do násypky. Díky tomu se optimalizuje odpich vysoké pece a minimalizuje spotřeba koksu. Automatizace snižuje riziko lidské chyby, zrychluje reakce na provozní odchylky a prodlužuje životnost klíčových komponent, jako jsou dýzy a žáruvzdorná vyzdívka.

• pravidelná kalibrace senzorů zajišťuje přesná a spolehlivá data pro řízení
• softwarové aktualizace zavádějí nové funkce a zlepšují bezpečnost provozu
• strojové učení umožňuje prediktivní řízení a adaptaci na změny v surovinách
• automatizace minimalizuje lidské chyby a zvyšuje provozní efektivitu vysoké pece

Časté dotazy (FAQ) k součástem vysoké pece

Otázka: Co je vsázková násypka ve vysoké peci?

Vsázková násypka slouží k ukládání koksu a železných rud, které se postupně zavážejí do pece pro tavení.

Otázka: Z jakého materiálu jsou vyrobeny dýzy vysoké pece?

Dýzy vysoké pece jsou vyrobeny z žáruvzdorných materiálů a měděných slitin, odolávajících teplotám až 200-300 °C.

Otázka: Jaká je funkce žáruvzdorné vyzdívky?

Žáruvzdorná vyzdívka chrání vnitřek pece před extrémními teplotami přes 1500 °C a prodlužuje životnost vysoké pece na 10-15 let.

Otázka: Jak funguje chladicí systém vysoké pece?

Chladicí systém vysoké pece využívá vodou chlazené trubky, které odvádějí teplo a zabraňují poškození konstrukce.

Otázka: Co je to kychta ve vysoké peci?

Kychta je horní část vysoké pece, která umožňuje zavážení surovin a zajišťuje správný tok materiálů do pece.

Otázka: Jak se udržuje žáruvzdorná vyzdívka?

Vyzdívku je třeba renovovat každých 10-15 let odstraněním staré vrstvy a instalací nové, což zajišťuje trvalou ochranu pece.

Otázka: Jaký je účel řízení vzduchu ve vysoké peci?

Řízení vzduchu optimalizuje proudění horkého vzduchu pro efektivní spalování vsázky a zajišťuje stabilní proces tavení.

Otázka: Jak často se provádí kontroly vysoké pece?

Denní kontroly zahrnují měření teploty a tlaku, zatímco čtvrtletní kontroly řeší výměnu dílů a aktualizaci řídicího systému pece.

Otázka: Jaké teploty vydrží měděné slitiny dýz?

Měděné slitiny dýz odolávají teplotám do 300 °C, čímž chrání dýzy před přehřátím a opotřebením.

Otázka: Jaké jsou moderní technologie v řízení vysokých pecí?

Moderní řídicí systém pece využívá kalibraci senzorů, softwarové aktualizace a strojové učení pro optimalizaci výkonu.

Otázka: Co je odpichový otvor ve vysoké peci?

Odpich vysoké pece představuje otvor pro odvod strusky, která vzniká jako vedlejší produkt tavení železa.

Otázka: Jaká je role pláště vysoké pece?

Plášť vysoké pece zajišťuje celkovou strukturální stabilitu a chrání vnitřní části před korozí a mechanickým poškozením.

Otázka: Proč je důležité mazání v provozu vysoké pece?

Mazání snižuje tření v pohyblivých částech, jako jsou ložiska a hydraulické systémy, čímž minimalizuje riziko poruch.

Otázka: Jaký je význam okružního větrovodu?

Okružní větrovod rovnoměrně přivádí horký vzduch do dýz, což je klíčové pro správný proces spalování.

Otázka: Co se zaváží do vysoké pece?

Do vysoké pece se zaváží koks, železná ruda a další přísady, které tvoří vsázku nutnou pro výrobu surového železa.

Otázka: Jaká je výška typické vysoké pece?

Typická vysoká pec dosahuje výšky 30 až 50 metrů, což umožňuje efektivní tavení surovin díky délce reakční zóny.

Otázka: Jaké jsou hlavní bezpečnostní prvky vysoké pece?

Bezpečnostní prvky zahrnují nouzová tlačítka, alarmy a pravidelné kontroly těsnosti, které chrání obsluhu i zařízení.

Otázka: Jaký je význam renovace žáruvzdorné vyzdívky?

Renovace obnovuje ochrannou vrstvu pece, zabraňuje jejímu poškození vysokými teplotami a prodlužuje životnost zařízení.

Otázka: Jaké jsou typické materiály vsázky?

Vsázka obsahuje koks a železnou rudu jako hlavní suroviny, které jsou nezbytné pro výrobu železa ve vysoké peci.

Otázka: Jaký je princip řízení teploty ve vysoké peci?

Teplota se reguluje řízeným přívodem vzduchu a kontinuálním monitorováním senzorů v řídicím systému pece.
