Betonová opěrná zeď stabilizuje svah a chrání pozemek před sesuvy půdy. Přesné výpočty opěrné zdi a správně zpracované výkresy zajistí její bezpečnost a dlouhou životnost. Naučíte se, jak správně připravit základy opěrné zdi a realizovat stavbu vlastními rukama.
🔍 Nejdůležitější fakta
- Betonová opěrná zeď do výšky 1,5 m by měla mít tloušťku stěny minimálně 30 cm.
- Základy pro opěrnou zeď mají hloubku alespoň 50 cm, ideálně až 80 cm pod úrovní zamrzání půdy.
- Výztuž z ocelových prutů o průměru 10-16 mm se používá u zdí vyšších než 1,5 m.
- Beton musí být udržován vlhký minimálně 7 dní, kompletní vytvrdnutí trvá zhruba 28 dní.
- Drcený kámen 12-18 mm se používá jako podklad pro správnou drenáž a stabilitu zdi.
Jak správně navrhnout a vypočítat opěrnou zeď z betonu
Navrhnout opěrnou zeď z betonu vyžaduje přesný statický výpočet podle ČSN EN 1992, který zahrnuje určení tlaku zeminy a dimenzování výztuže i základů. Správné výkresy opěrné zdi a podrobný výpočet pomohou zajistit stabilitu, odolnost i bezpečný provoz stavby.
Výpočet tlaku zeminy na opěrnou zeď
Laterální tlak zeminy na opěrnou zeď závisí na typu podloží. Jílovitá půda vyvíjí vyšší tlak kvůli své soudržnosti, zatímco písčitá půda má nižší tlak, ale může být méně stabilní. Výpočet tlaku zeminy se provádí podle ČSN EN 1992 a zahrnuje hodnoty zemní tíhy, úhlu vnitřního tření a koeficienty aktivního tlaku.
Návrh výztuže a tloušťky zdi podle výšky
Pro opěrnou zeď do výšky 1,5 metru stačí minimální tloušťka 30 cm. U vyšších zdí je nezbytné použít výztuž ocelovými pruty o průměru 10-16 mm rozmístěnými podle statického výpočtu. Výztuž betonu musí být navržena tak, aby odolala vodorovnému tlaku zeminy a zabránila praskání konstrukce.
Příklad statického výpočtu opěrné zdi
Pro zeď vysokou 2 metry na písčité půdě se stanoví tlak zeminy a dimenzuje výztuž i základová hloubka minimálně 80 cm. Statický výpočet zahrnuje rovnováhu momentů a posouzení skluzu. Výkres opěrné zdi musí zobrazovat rozmístění výztuže i drenážní systém pro odvod vody.
Tip: Pro jednoduchý výpočet tlaku zeminy K_a použijte vzorec K_a = tan²(45° – φ/2), kde φ je úhel vnitřního tření zeminy. Tento koeficient pomůže určit aktivní tlak na zeď.

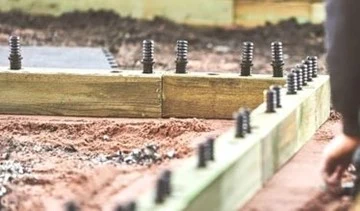

Jak připravit základy pro betonovou opěrnou zeď
Příprava správných základů je klíčová pro dlouhodobou stabilitu opěrné zdi z betonu. Základová deska musí mít dostatečnou hloubku a šířku, aby unesla tlak zeminy a zabránila sesuvu. Důležité je také kvalitní podkladové lože s dobrým zhutněním.
Hloubka a šířka základu
Výkop pro základy opěrné zdi by měl dosahovat hloubky 50-80 cm v závislosti na výšce zdi a místních geotechnických podmínkách. Šířka základové desky musí být minimálně 40 cm, aby rozložila zatížení. Pro opěrnou zeď vysokou kolem 2 metrů je vhodné volit hloubku základu blíže k horní hranici, aby byla zajištěna stabilita. Takový výkop umožní správný výpočet opěrné zdi a bezpečné umístění výztuže betonu.
Podklad z drceného kamene a zhutnění
Podklad tvoří vrstva drceného kamene s frakcí 12-18 mm o tloušťce přibližně 10 cm, která zajišťuje pevný a propustný základ. Tento materiál je třeba důkladně zhutnit pomocí vibrační desky nebo ručního pěchu, aby se minimalizovaly deformace základu. Správné zhutnění podkladu výrazně zlepšuje drenáž opěrné zdi a chrání beton před nadměrným vlhkostním zatížením.
- Výkop hloubky 50-80 cm
- Podklad z drceného kamene 12-18 mm, tloušťka 10 cm
- Důkladné zhutnění vibrační deskou nebo pěchem
Tip: Častou chybou je nedostatečné zhutnění podkladu, které může vést k nerovnoměrnému sedání zdi. Pro jak nejlevněji postavit opěrnou zeď z betonu s výpočty a výkresy je důležité tyto základní kroky nepodcenit.
Jak namíchat a použít beton pro opěrnou zeď
Správné namíchání a aplikace betonu jsou klíčové pro pevnost a trvanlivost opěrné zdi z betonu. Dodržení vhodného poměru složek, množství vody a optimálních teplotních podmínek zajistí, že beton správně zatvrdne a odolá tlakům zeminy.
Poměr složek betonové směsi
Betonová směs pro opěrnou zeď se skládá z 1 dílu cementu, 2 dílů písku a 4 dílů štěrku. Cement funguje jako pojivo, písek vyplňuje prostor mezi štěrkem a zajišťuje soudržnost, zatímco štěrk dodává pevnost konečné konstrukci.
Dávkování vody a konzistence betonu
Na 1 kg cementu použijte přibližně 0,5 litru vody. Beton by měl mít mazlavou až mírně plastickou konzistenci, aby se dobře zpracovával a zároveň po zatvrdnutí nebyl příliš porézní, což by mohlo ohrozit stabilitu opěrné zdi z betonu.
Podmínky lití a tvrdnutí betonu
Beton se lije při teplotách mezi +5 a +30 °C. Tvrdnutí betonu trvá celkem přibližně 28 dní, přičemž udržování dostatečné vlhkosti po dobu alespoň 7 dnů je nezbytné pro správný vývoj pevnosti a prevenci prasklin.
| Složka | Poměr (díly) | Množství vody na 1 kg cementu |
|---|---|---|
| Cement | 1 | 0,5 litru |
| Písek | 2 | – |
| Štěrk | 4 | – |
Tip: Pro správný výpočet opěrné zdi a přípravu výkresů opěrné zdi nezapomeňte kalkulovat i množství výztuže betonu a plánovat drenáž opěrné zdi, aby konstrukce dlouhodobě odolávala zemní vlhkosti.
Jak postavit opěrnou zeď krok za krokem (montáž a výstavba)
Postavit opěrnou zeď z betonu vlastními rukama vyžaduje přesný postup a dodržení konstrukčních zásad včetně výpočtů a výkresů. Následující návod na stavbu opěrné zdi z betonu svépomocí s výkresem vás provede klíčovými fázemi montáže a výstavby.
Příprava podkladu a výkop
Pro stavbu opěrné zdi z betonu je nutné připravit pevný základ. Vykopejte rýhu do hloubky 50 až 80 cm podle výpočtu opěrné zdi a nasypte do ní 10 cm drceného kamene. Tento materiál zajistí stabilní základy opěrné zdi a je nutné ho důkladně zhutnit, aby nedošlo k sesedání.
Pokládka první vrstvy a kontrola rovinnosti
Položte první vrstvu betonových bloků přesně podle výkresů opěrné zdi. Použijte vodováhu o délce 4 až 6 metrů k přesné kontrole rovinnosti, která zajistí stabilitu a správný vzhled opěrné zdi. Nepodceňujte tento krok, protože nepřesnosti se projeví v celé konstrukci.
Vložení výztuže a lití betonu
Do připraveného bednění vložte výztuž betonu z ocelových prutů o průměru 10 až 16 mm v rozestupech 20 až 30 cm. Výztuž zpevní konstrukci opěrné zdi a odolá tlaku zeminy. Po osazení beton pečlivě nalijte a udržujte ho vlhký minimálně 7 dní, aby beton správně tvrdnul a dosáhl potřebné pevnosti.
- Výkop a příprava podkladu – hloubka 50-80 cm, vrstva drceného kamene
- Pokládka první vrstvy betonových bloků – kontrola vodováhou
- Vložení ocelové výztuže – pruty 10-16 mm v pravidelných rozestupech
- Lití betonu a péče o tvrdnutí – vlhkost min. 7 dní
_“Správné založení a výztuž jsou klíčem k dlouhodobé stabilitě betonové opěrné zdi,“_ zdůrazňuje stavební inženýr Jan Novák.
Tip: Častou chybou je nedostatečné zhutnění podkladového materiálu, což může způsobit praskliny a sesedání zdi. Pro koho se stavba hodí: zvládnou ji ti, kdo mají zkušenosti s betonáží a základní stavební výpočty; pro náročnější výšky zdi doporučuji konzultaci s odborníkem.
Jak zajistit drenáž a ochranu proti vlhkosti
Správná drenáž a účinná hydroizolace jsou klíčové pro dlouhodobou životnost betonové opěrné zdi. Odvod vody a ochrana betonu před vlhkostí a mrazem snižují riziko poškození konstrukce.
Použití drenážních trubek a geotextilie

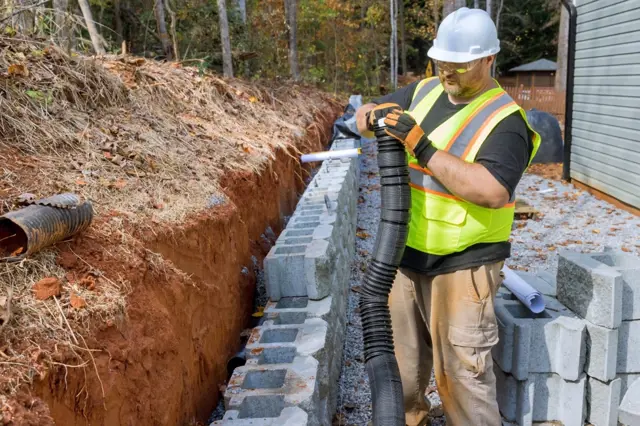

Drenáž u opěrné zdi se realizuje pomocí perforovaných drenážních trubek uložených přímo za zdí. Tyto trubky jsou obaleny geotextilií, která zabraňuje zanášení drenáže jemnými částicemi půdy. Správné umístění a ochrana drenážních trubek jsou nezbytné pro efektivní odvod vody a ochranu základů opěrné zdi.
Filtrační vrstva z drceného kamene
Pod drenážními trubkami se vytváří filtrační vrstva z drceného kamene o zrnitosti 12-18 mm a tloušťce asi 10 cm. Tato vrstva zajišťuje volný průtok vody k drenáži a zabraňuje usazování sedimentů, které by mohly omezit její funkčnost.
Hydroizolace a ochrana betonu
Hydroizolace opěrné zdi pomocí speciálních nátěrů nebo fólií brání pronikání vlhkosti do betonu. Tím se snižuje riziko poškození mrazem a degradace materiálu. Hydroizolace také prodlužuje životnost konstrukce a snižuje náklady na údržbu.
| Prvek | Funkce | Doporučený materiál |
|---|---|---|
| Perforované trubky | Odvod vody z opěrné zdi | PVC trubky s otvory |
| Geotextilie | Ochrana drenáže před zanášením | Netkaná syntetická tkanina |
| Filtrační vrstva | Volný průtok vody | Drcený kámen 12-18 mm |
| Hydroizolace | Ochrana betonu před vlhkostí | Bitumenové nátěry, fólie |
Tip: Častá chyba při stavbě opěrné zdi je nedostatečné oddělení drenážních trubek geotextilií, což vede k rychlému ucpání drenáže a tlakové zátěži na zeď. Pro koho se to hodí: vlastníci menších zahrad, kteří chtějí stavět svépomocí; pro náročnější konstrukce doporučuji konzultaci s odborníkem a přesné výpočty opěrné zdi.
Jak vytvořit výkresy a dokumentaci opěrné zdi
Typy výkresů pro opěrnou zeď
Projektová dokumentace musí obsahovat přesný půdorys základů s rozměry a hloubkou založení minimálně 50-80 cm podle výšky zdi a místních podmínek. Řezy konstrukcí zobrazují výšku zdi, tloušťku stěny (minimálně 30 cm u zdí do 1,5 m) a umístění drenážního systému s perforovanou trubkou a filtrační vrstvou z drceného kamene o zrnitosti 12-18 mm. Výkresy výztuže detailně znázorňují rozmístění ocelových prutů průměru 10-16 mm s rozestupy 20-30 cm, které jsou nezbytné u zdí vyšších než 1,5 m. Součástí jsou také detaily dilatací a spojů, které eliminují riziko prasklin způsobených teplotními změnami a smrštěním betonu.
Zdroj CAD šablon a nástrojů
Pro tvorbu výkresů lze využít volně dostupné CAD šablony zaměřené na opěrné zdi, dostupné na specializovaných stavebních portálech a fórech. Doporučené programy zahrnují AutoCAD LT a LibreCAD, které umožňují přesné zakreslení základů, výztuže a drenážních detailů podle ČSN EN 1992 (Eurokód 2). Použití těchto nástrojů zrychluje tvorbu dokumentace a usnadňuje správné vyhodnocení statických výpočtů, což je klíčové pro bezpečnou stavbu opěrné zdi vlastními silami.
Tip: Při stahování CAD šablon vždy ověřte jejich kompatibilitu s vaším softwarem a aktuální normy, abyste předešli chybám při úpravách a zpracování výkresů.
Jak kontrolovat kvalitu betonu a výztuže během stavby
Kvalita betonu a správné uložení výztuže jsou klíčové pro stabilitu a bezpečnost opěrné zdi z betonu. Pečlivá kontrola během stavby zaručí, že konstrukce splní požadavky výpočtů opěrné zdi a odpovídá projektové dokumentaci včetně výkresů opěrné zdi.
Kontrola konzistence betonu
Beton musí mít mazlavou až plastickou konzistenci, která zaručí dobré zhutnění a pevnost. Optimální množství vody je přibližně 0,5 litru na kilogram cementu. Příliš řídký beton oslabuje konstrukci, příliš suchý ztěžuje správné uložení a tvrdnutí betonu.
Kontrola výztuže a její uložení
Výztuž betonu se skládá z ocelových prutů o průměru 10-16 mm, které musí být uloženy s rozestupy 20-30 cm podle statického výpočtu opěrné zdi. Výztuž musí být pevně upevněna ve formě, aby nedošlo k jejímu posunu během lití. Nedodržení rozestupů nebo špatné upevnění vede k oslabení konstrukce.
Checklist pro kontrolu kvality betonu a výztuže:
- Ověřit konzistenci betonu pomocí zkušebního testu (např. zhutnění kbelíkem)
- Měřit množství vody přidávané do směsi
- Kontrolovat průměr a rozmístění výztuže podle výkresů opěrné zdi
- Zajistit pevné upevnění výztuže ve formě před litím betonu
- Pravidelně kontrolovat drenáž opěrné zdi a základy opěrné zdi během výstavby
Tip: Pravidelná vizuální kontrola a dokumentace stavby pomáhá předejít chybám, které mohou výrazně ovlivnit životnost betonové opěrné zdi.
Jak provádět údržbu a opravy po dokončení zdi
Správná údržba opěrné zdi z betonu je nezbytná pro zachování její statické stability a prodloužení životnosti. Zahrnuje pravidelnou kontrolu prasklin, odstranění nečistot a mechu, který zadržuje vlhkost, a včasné opravy malty a betonu, které zabraňují pronikání vody do konstrukce a korozi výztuže.
Pravidelná kontrola a čištění
Provádějte kontrolu povrchu zdi minimálně jednou ročně, zaměřte se na praskliny širší než 0,3 mm, které mohou signalizovat strukturální problémy. Odstraňte mech, lišejníky a nečistoty pomocí kartáče a tlakového čističe, aby se zajistila průchodnost drenážní vrstvy za zdí. Udržování drenáže je klíčové, protože zadržování vody zvyšuje tlak na zeď a může způsobit narušení základů či hydroizolace betonu.
Oprava malty a betonu
Při opravách používejte maltu s podobným složením a pevností jako původní materiál, ideálně cementovou maltu třídy C25/30. Poškozené části betonu očistěte od uvolněných kusů a prachu, případně použijte tlakový vzduch, aby byla plocha připravena pro novou maltu. Naneste maltu do prasklin a spár, aby se zabránilo pronikání vlhkosti k ocelové výztuži, která by mohla korodovat a oslabit konstrukci.
- Pravidelně kontrolujte integritu hydroizolace betonu, zejména v místech styku se zeminou
- Vyvarujte se zanedbání prasklin menších než 0,3 mm, protože i ty mohou časem zvětšit tlak vody a způsobit strukturální poškození
- Údržba je nezbytná i po pečlivém výpočtu opěrné zdi a dodržení výkresů, protože i drobné vady mohou vést k nákladným opravám
Tip: Pro správnou údržbu je důležité znát hloubku základů (minimálně 50-80 cm podle výšky zdi) a zajistit funkční drenáž s perforovanou trubkou a geotextilií. Pokud si nejste jisti, jak tyto parametry ověřit, doporučuji konzultovat odborníka, aby se předešlo poškození konstrukce a zbytečným nákladům na opravy.
Tipy na zimní výstavbu opěrné zdi z betonu
Zimní výstavba opěrné zdi z betonu vyžaduje dodržení specifických podmínek, aby beton správně vytvrdl a konstrukce byla trvanlivá. Použití přísad proti mrazu a správná ochrana betonu během tvrdnutí patří mezi klíčové postupy v těchto podmínkách.
Podmínky pro zimní betonáž
Betonáž musí probíhat při teplotách nad +5 °C, aby nedošlo k poškození čerstvého betonu vlivem mrazu. Při nižších teplotách se doporučuje použití přísad proti mrazu, které zpomalují tuhnutí a zabraňují tvorbě trhlin v betonu. Výpočet opěrné zdi a výkresy opěrné zdi by měly zahrnovat i tyto specifikace, aby byla konstrukce bezpečná.
Ochrana betonu během tvrdnutí
Po lití betonu je nutné opěrnou zeď z betonu zakrýt fólií, která udrží optimální vlhkost a teplotu. Tvrdnutí betonu trvá minimálně 7 dní, během nichž je třeba beton pravidelně kontrolovat a chránit před mrazem, aby nedošlo k oslabení základů opěrné zdi nebo výztuže betonu. Součástí správné drenáže opěrné zdi je i ochrana proti vlhkosti.
Tipy na stavbu opěrné zdi z betonu s ohledem na statiku a cenu:
- Používejte kvalitní přísady proti mrazu přizpůsobené typu betonu
- Zajistěte dostatečnou izolaci a zakrytí čerstvého betonu fólií
- Dodržujte minimální dobu tvrdnutí 7 dní i při mírných mrazech
Správný postup zimní betonáže pomůže postavit odolnou a cenově efektivní opěrnou zeď z betonu s pevnými základy a spolehlivou výztuží. Vyvarujte se časté chyby, kdy je beton vystaven mrazu bez ochrany, což může vést ke snížení pevnosti konstrukce. Tento návod vhodný pro vlastní stavbu zohledňuje všechny klíčové parametry a lze jej snadno kombinovat s výpočty a výkresy opěrné zdi.
Časté dotazy
Jak hluboký základ je potřeba pro opěrnou zeď vysokou 2 metry?
Základ by měl být hluboký minimálně 50 až 80 cm a uložen pod úrovní zamrzání půdy, cca 80 cm v ČR.
Jaký je správný poměr složek pro beton na opěrnou zeď?
Beton se míchá v poměru 1 díl cementu, 2 díly písku a 4 díly štěrku, s cca 0,5 litru vody na 1 kg cementu.
Jak dlouho trvá tvrdnutí betonu u opěrné zdi?
Beton se musí udržovat vlhký minimálně 7 dní, kompletní tvrdnutí trvá přibližně 28 dní.
Jaká výztuž se používá u opěrných zdí vyšších než 1,5 metru?
Používají se ocelové pruty o průměru 10-16 mm s rozestupy 20-30 cm.
Jak zajistit správnou drenáž za opěrnou zdí?
Použijte perforované drenážní trubky obalené geotextilií a filtrační vrstvu z drceného kamene 12-18 mm.
Jaké jsou hlavní chyby při stavbě opěrné zdi?
Nezachování správné hloubky základu, nesprávné zhutnění podkladu a nedostatečná výztuž vedou k poruchám zdi.
Mohu stavět opěrnou zeď z betonu v zimě?
Ano, ale betonáž musí probíhat při teplotách nad +5 °C, nebo je nutné použít přísady proti mrazu a chránit beton fóliemi.
Jak často se má opěrná zeď kontrolovat a udržovat?
Pravidelná kontrola prasklin a čištění by měla probíhat alespoň jednou ročně.
Kde mohu najít CAD šablony pro výkresy opěrných zdí?
Volně dostupné šablony najdete na specializovaných českých portálech a lze použít programy AutoCAD LT nebo FreeCAD.
Jak správně uložit výztuž do betonu?
Výztuž musí být pevně upevněná s průměrem 10-16 mm a rozestupy 20-30 cm, aby byla rovnoměrně rozložena v betonu.
Jaký je maximální možný sklon svahu, na kterém lze postavit betonovou opěrnou zeď bez dodatečného zpevnění?
Maximální sklon svahu je obvykle do 30°, při překročení je nutné použít dodatečné zpevnění nebo jiné konstrukční opatření.
Jaká je doporučená tloušťka betonové opěrné zdi pro výšku 1 metr?
Doporučená tloušťka zdi pro výšku 1 metr je minimálně 25 cm, aby byla zajištěna dostatečná stabilita a pevnost.
