Správný výběr profilů pro sádrokartonové konstrukce výrazně ovlivňuje pevnost a stabilitu výsledné stavby. Různé typy, jako jsou CD profily na sádrokarton či stropní profily, mají specifické rozměry a určení, které je potřeba znát pro bezchybnou montáž. Přehledné informace o velikostech a použití profilů pomohou zajistit kvalitní a trvanlivý výsledek.
🔍 Nejdůležitější fakta
- Základní profily UW a CW mají tloušťku plechu 0,6 mm a šířky od 50 do 150 mm.
- Výztužné UA profily mají tloušťku 2 mm a používají se pro dveřní zárubně a místa s vyšší zátěží.
- Rozteče CW profilů jsou standardně 600 nebo 625 mm odpovídající šířce sádrokartonových desek.
- CD profily mají šířku 60 mm a výšku 27 mm, délka se pohybuje od 2,6 do 4 m.
- Spojování CW profilů se provádí pomocí UW příložek o délce 100 cm s překrytím 50 cm.
Přehled základních typů profilů pro sádrokartonové konstrukce
Profily představují klíčové konstrukční prvky pro sádrokartonové systémy a správný výběr typu zásadně ovlivňuje pevnost a stabilitu výsledné konstrukce. Pro realizaci příček, stěn i podhledů se používají čtyři hlavní druhy profilů, které se liší tvarem, rozměry a funkcí v konstrukci.
Jaké jsou základní tvary profilů pro sádrokartonové konstrukce?
Základní profily pro sádrokartonové konstrukce mají tvar „U“ nebo „C“. UW a UD profily jsou tvaru „U“ s tloušťkou plechu 0,6 mm z pozinkovaného ocelového plechu, což zajišťuje odolnost proti korozi a mechanickou pevnost vhodnou i do vlhkých prostor. UW profily jsou dostupné v šířkách 50, 75, 100, 125 a 150 mm, výšce 40 mm a standardní délce 4 metry. UD profily mají menší rozměry – šířku 28 mm, výšku 27 mm a délku 3 až 4 metry. Profily CW a CD jsou tvaru „C“, rovněž s tloušťkou plechu 0,6 mm, přičemž CW profily mají šířku odpovídající UW profilům (50-150 mm), výšku 50 mm a délku od 2,6 do 8 metrů. CD profily mají šířku 60 mm, výšku 27 mm a délku 2,6 až 4 metry. Tvar a rozměry profilů jsou optimalizovány pro specifické zatížení a usnadňují montáž sádrokartonových konstrukcí.
Jaký je rozdíl mezi profily UW, UD, CW a CD?

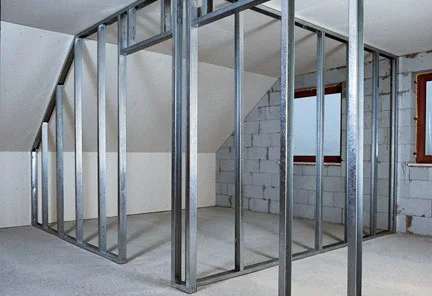

UW profily slouží jako vodicí lišty, které se upevňují na podlahu a strop a tvoří rám příček a předsazených stěn. CW profily se zasouvají do UW profilů jako svislé nosné prvky, tvořící rastr příček a samonosných podhledů. UD profily jsou obvodové vodicí lišty pro stropní podhledy a předsazené stěny, jejich menší rozměry umožňují přesné ukotvení konstrukce ke stěnám. CD profily slouží jako nosné prvky v podhledech a obkladech, zasouvají se do UD profilů a vytvářejí rastr pro upevnění sádrokartonových desek. Tento systém profilů umožňuje pevné a stabilní konstrukce s přesnou geometrií.
| Profil | Tvar | Tloušťka plechu | Šířka (mm) | Výška (mm) | Délka (m) | Funkce |
|---|---|---|---|---|---|---|
| UW | U | 0,6 mm | 50, 75, 100, 125, 150 | 40 | 4 | Vodicí profil pro příčky, upevnění na podlahu a strop |
| CW | C | 0,6 mm | 50, 75, 100, 125, 150 | 50 | 2,6-8 | Svislé nosné profily příček a podhledů |
| UD | U | 0,6 mm | 28 | 27 | 3-4 | Obvodové vodicí profily pro stropní konstrukce |
| CD | C | 0,6 mm | 60 | 27 | 2,6-4 | Nosné profily podhledů, zasouvají se do UD profilů |
Tip: Častou chybou je použití profilů s nesprávnou šířkou, což vede k nesouladu s rozměry sádrokartonových desek (standardně 600 nebo 625 mm). Doporučuje se vždy volit šířku profilů odpovídající rozměru desek, aby se minimalizovalo řezání a zlepšila stabilita konstrukce.
Pro koho se to hodí vs pro koho ne: Tento systém profilů je vhodný pro běžné vnitřní konstrukce, včetně vlhkých prostor díky pozinkování. Pro konstrukce s vyššími nároky na zatížení (např. dveřní otvory, zavěšení těžších předmětů) je nutné použít speciální výztužné profily UA s tloušťkou plechu 2 mm, které nejsou součástí základních profilů UW, UD, CW a CD. Pro lehké obklady nebo dekorativní podhledy bez zatížení může být systém základních profilů nadbytečný.
Tento přehled základních profilů pomáhá správně naplánovat a realizovat sádrokartonové konstrukce s ohledem na pevnost, rozměry a funkci jednotlivých prvků.
Standardní rozměry a velikosti profilů UW, CW, UD a CD
Standardní rozměry profilů pro sádrokartonové konstrukce jsou klíčové pro správnou montáž a pevnost výsledné konstrukce. Níže najdete podrobný přehled rozměrů a délek jednotlivých typů profilů, které se nejčastěji používají při stavbě příček i stropů.
Jaké jsou standardní rozměry profilů UW a UD?
UW profily se používají jako vodorovné nosné prvky pro sádrokartonové příčky a mají šířku v rozmezí 50 až 150 mm. Výška tohoto profilu činí 40 mm a standardní délka je 4 metry. UD profily jsou užší a slouží především při montáži stropních konstrukcí – jejich šířka je 28 mm, výška 27 mm a délka také obvykle 4 metry. Oba typy profilů mají tloušťku plechu 0,6 mm, což zajišťuje dostatečnou pevnost při zachování nízké hmotnosti. Tyto rozměry patří mezi základní SDK profily rozměry, které jsou nutné znát pro správný návod na montáž a výběr profilů pro sádrokartonové příčky.
Jaké jsou standardní rozměry profilů CW a CD?
CW profily jsou vertikální nosné prvky pro sádrokartonové příčky a mají šířku stejnou jako UW profily, tedy 50 až 150 mm. Jejich výška je 50 mm, což umožňuje vyšší pevnost a stabilitu konstrukce. Délka CW profilů se pohybuje v rozmezí 2,6 až 8 metrů podle požadavků stavby. CD profily, které se využívají především jako stropní profily na sádrokarton, mají šířku 60 mm, výšku 27 mm a délku mezi 2,6 až 4 metry. Stejně jako u ostatních profilů je plech tlustý 0,6 mm. Díky přesným rozměrům sádrokartonové profily CW a CD umožňují pevnou a přesnou montáž sádrokartonu a mají své specifické použití v konstrukčním rastru.
| Typ profilu | Šířka (mm) | Výška (mm) | Délka (m) |
|---|---|---|---|
| UW profil | 50-150 | 40 | 4 |
| UD profil | 28 | 27 | 3-4 |
| CW profil | 50-150 | 50 | 2,6-8 |
| CD profil | 60 | 27 | 2,6-4 |
Speciální profily a jejich použití v náročnějších konstrukcích
Speciální profily pro sádrokartonové konstrukce slouží k řešení náročnějších stavebních situací, kde běžné profily nestačí. UA profil, který má tloušťku plechu 2 mm, se používá především pro pevné ukotvení dveřních zárubní. Tato větší tloušťka zajišťuje vyšší mechanickou pevnost a odolnost proti deformacím, což je zásadní u míst s častým zatížením nebo nárazy.
Dalším speciálním typem je UW MAX profil s tloušťkou plechu 1 mm, který se využívá zejména u konstrukcí s větší délkou, například u stropních rámů, kde je potřeba minimalizovat průhyb. Jeho pevnost umožňuje stabilní rám i při větších rozponách.
Ohýbané CD profily představují elegantní řešení pro obloukové konstrukce, kde standardní rovné CD profily na sádrokarton nestačí. Tyto profily umožňují vytvořit zakřivené stropy a stěny bez ztráty pevnosti.
HUT profily se používají pro montáž na krokve, kdy je nutné spojit sádrokartonovou konstrukci přímo se střešními trámy. Pro instalaci LED osvětlení jsou vhodné hliníkové profily, které díky dobré vodivosti tepla prodlužují životnost LED pásků a zároveň slouží jako estetický prvek.
- UA profil s tloušťkou 2 mm pro dveřní zárubně a místa s vyšším zatížením
- UW MAX profil s tloušťkou 1 mm pro větší rozpětí stropních konstrukcí
- Ohýbané CD profily vhodné pro obloukové a zakřivené konstrukce
- HUT profily pro montáž na krokve v šikmých střechách
- Hliníkové profily pro montáž LED pásků s dobrým odvodem tepla
Tip: Při výběru profilu pro sádrokarton jaký vybrat závisí na konkrétním účelu konstrukce a požadavcích na pevnost. Speciální profily pro sádrokarton výrazně zlepšují stabilitu a funkčnost konstrukce tam, kde standardní SDK profily rozměry či vlastnosti nedostačují.
Znalost rozdílů mezi UD a UW profily pro sádrokarton pomůže zvolit správný rám a předejít časté chybě v montáži sádrokartonu profily – nesprávný výběr může vést k nežádoucímu průhybu nebo deformacím.
Montáž profilů: rozteče, spojování a doporučené nářadí
Montáž sádrokartonových profilů vyžaduje přesné dodržení doporučených roztečí a správné spojování, aby byla konstrukce pevná a bezpečná. Následující postupy a tipy usnadní práci s profily CW a CD a přispějí k efektivnímu výsledku.
Optimální rozteče profilů při montáži

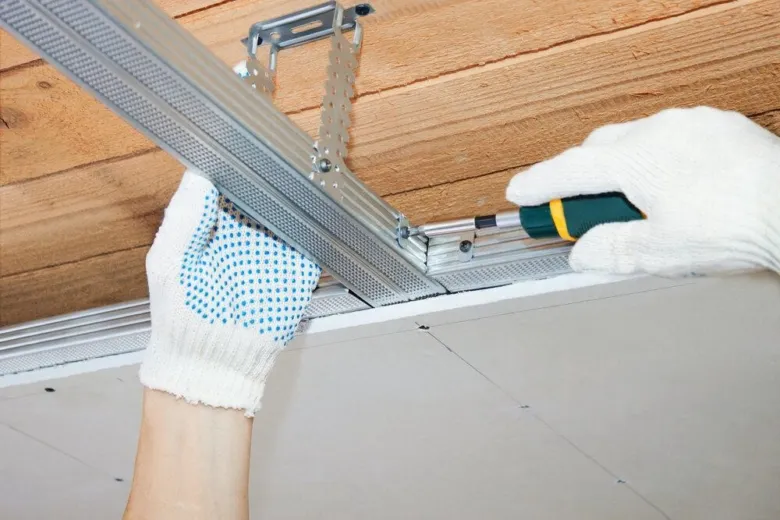

CW profily se montují s roztečí 600 nebo 625 mm, což odpovídá standardním SDK rozměrům a zajišťuje správnou vodorovnou stabilitu příček. U CD profilů na sádrokarton je maximální rozteč 500 mm, aby stropní konstrukce správně nesla sádrokartonové desky. Při použití závěsů vhodných pro stropní profily na sádrokarton může být rozteč profilů až 900-1200 mm, záleží na typu závěsu a zatížení. Správné rozestupy výrazně ovlivňují pevnost a odolnost celé konstrukce.
Spojování a prodlužování profilů
Pro prodloužení CW profilů se používají UW příložky délky 100 cm s překrytím 50 cm, aby byla zajištěna pevnost spoje a stabilita příčky. Spojování CD profilů probíhá pomocí CD spojek, které umožňují rychlé a pevné spojení bez nutnosti nýtování či šroubování. Tato metoda zrychluje montáž a minimalizuje chyby. Použití správných spojovacích prvků je klíčové pro dlouhodobou životnost sádrokartonové konstrukce.
Doporučené nářadí pro práci s profily

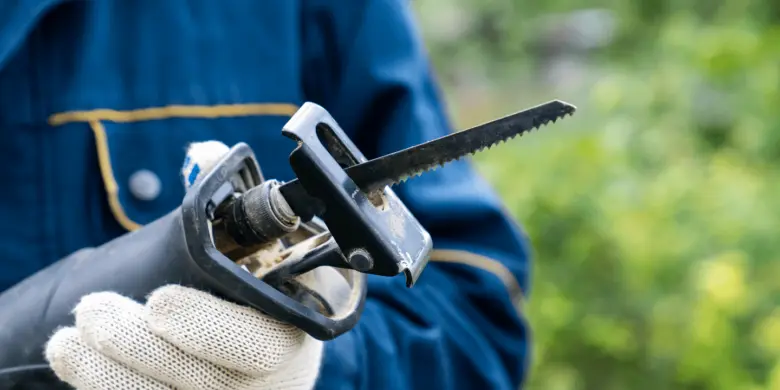

Pro montáž sádrokartonu a profilů je nezbytné mít aku šroubovák pro rychlé a pevné upevnění šroubů, nůžky na plech pro přesné řezání profilů a pila ocaska pro případ větších úprav. Vodováha zajistí rovinu konstrukce a metr přesné měření roztečí. Rašplový hoblík a nebozez pomohou upravit ostré hrany řezaných profilů a zabrání poranění. Správné nářadí usnadní práci a zlepší kvalitu výsledku.
- Měření roztečí – dodržujte 600 nebo 625 mm u CW profilů a max. 500 mm u CD profilů
- Spojování profilů – používejte UW příložky pro CW a CD spojky pro CD profily
- Řezání a úprava – využijte nůžky na plech a pilu ocasku, hrany upravte rašplí
- Kontrola roviny – pravidelně používejte vodováhu během montáže
Tip: Na co si dát pozor při montáži sádrokartonu profily je správné zachování roztečí. Příliš velká vzdálenost mezi profily může způsobit praskání nebo deformace desek. Tento problém často vzniká při nesprávném výběru roztečových rozměrů.
Odborná rada: Montáž profilů s odlišnými roztečemi se hodí pro různé konstrukce – například CW profily s 625 mm využijete u lehčích příček, zatímco CD profily s menší roztečí 500 mm jsou vhodné pro stropní konstrukce vyžadující větší zatížení.
Materiály, povrchové úpravy a odolnost sádrokartonových profilů
Materiály a povrchové úpravy sádrokartonových profilů významně ovlivňují jejich odolnost a vhodnost pro různé konstrukční účely. Standardní profily pro sádrokartonové příčky a stropy se vyrábějí z pozinkovaného plechu o tloušťce 0,6 mm, který je opatřen zinkováním Z100. Toto zinkování odpovídá korozní třídě C2 podle normy ČSN EN ISO 12944-2, což znamená ochranu proti mírné korozi v suchém vnitřním prostředí.
Pro náročnější podmínky, například v koupelnách nebo wellness prostorách, jsou k dispozici speciální HydroProfily. Ty dosahují zvýšené odolnosti v korozních třídách C3 až C5 a jsou vhodné pro vlhké a agresivnější prostředí.
Tipy na použití různých profilů při stavbě sádrokartonových konstrukcí:
- Pozinkovaný plech se zinkováním Z100 vyberte pro běžné vnitřní suché prostory
- HydroProfily používejte v prostorách s vyšší vlhkostí, kde je požadována vyšší korozní odolnost
- Při montáži sádrokartonu profily správně rozměřte podle SDK profilů rozměrů a doporučených roztečí
- Pro stropní profily na sádrokarton volte CD profily, zatímco pro příčky jsou vhodné profily CW a UD
Volba správného profilu pro sádrokarton závisí na prostředí a typu konstrukce, proto doporučuji zvážit korozní třídu a specifika montáže.
Časté dotazy o typech a velikostech profilů pro sádrokartonové konstrukce
Otázka: Jaké jsou základní typy profilů pro sádrokarton?
Základní profily zahrnují UW a UD (U tvar), které slouží jako obvodové nebo vodicí, a CW a CD (C tvar), kde CW profily se používají pro svislé nosné konstrukce příček, CD profily pak pro nosné stropní konstrukce. Tloušťka plechu u většiny základních profilů je 0,6 mm.
Otázka: Jaký je rozdíl mezi CW a CD profilem?
CW profil má šířku 50-150 mm a výšku 50 mm, používá se jako svislý nosný profil pro příčky. CD profil má šířku 60 mm, výšku 27 mm a slouží zejména jako nosný profil v podhledech a stropních konstrukcích.
Otázka: Jak daleko od sebe by měly být profily na sádrokarton?
Doporučená rozteč CW profilů je 600 nebo 625 mm, což zajišťuje pevnost příčky. CD profily v podhledech se montují s roztečí do 500 mm. Závěsy se umisťují každých 900 až 1200 mm podle typu.
Otázka: Jaký je rozdíl mezi UD a UW profilem?
UD profil má šířku 28 mm a výšku 27 mm, používá se především jako obvodový profil u stropních podhledů. UW profil je širší (50-150 mm) s výškou 40 mm a slouží jako vodicí profil pro příčky a předsazené stěny.
Otázka: Jak se spojují CW profily?
Spojují se pomocí UW příložek o délce 100 cm s překrytím 50 cm. Připevňují se perforačními kleštěmi nebo samovrtnými šrouby typu LB pro pevné a bezpečné spojení.
Otázka: Jaké materiály se používají na profily pro sádrokarton?
Profily jsou vyráběny z pozinkovaného ocelového plechu o tloušťce 0,6 mm, výztužné UA profily mají tloušťku až 2 mm pro větší pevnost.
Otázka: Jaké speciální profily existují pro sádrokarton?
Vedle základních typů existují UA profily pro dveřní zárubně (2 mm plech), UW MAX pro vyšší zatížení (1 mm plech) a ohýbané CD profily pro obloukové konstrukce.
Otázka: Jaké jsou doporučené rozteče závěsů u podhledů?
Maximální rozteč závěsů je 900 mm ve směru nosných profilů a 1000 mm kolmo. Přímé závěsy dovolují rozteč až 1200 mm ve směru R-CD profilů.
Otázka: Jaké je povrchové zinkování profilů?
Standardní profily mají zinkování Z100 odpovídající korozní třídě C2 dle ČSN EN ISO 12944-2, zatímco HydroProfily mají zvýšenou odolnost až do třídy C5, vhodné do vlhkých prostor.
Otázka: Jsou sádrokartonové profily recyklovatelné?
Ano, profily jsou vyrobené z oceli, která je plně recyklovatelná, což výrazně snižuje ekologickou zátěž stavebních konstrukcí.
Otázka: Jak správně řezat sádrokartonové profily?

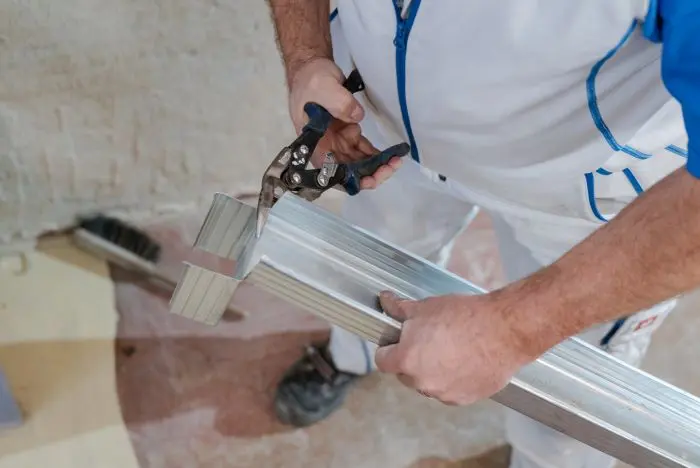

Řežte ručními nebo elektrickými nůžkami na plech, nikdy ne úhlovou bruskou, aby nedošlo k poškození protikorozní vrstvy a zkrácení životnosti profilu.
Otázka: Jaké nářadí se používá pro montáž sádrokartonových profilů?
Montáž vyžaduje aku šroubovák, vodováhu, metr, nůžky na plech, ocasku a rašplový hoblík pro přesné úpravy hran a výřezů.
Otázka: Jaké jsou rozměry UD profilu?
UD profil má šířku 28 mm, výšku 27 mm a délku 3 až 4 metry, typicky slouží jako obvodový profil u stropních podhledů.
Otázka: Jak dlouhé jsou UW profily?
Standardní délka UW profilů je 4 metry, šířky se pohybují od 50 do 150 mm s výškou 40 mm, což umožňuje jejich univerzální použití.
Otázka: Jaký je rozdíl mezi UW a UD profily?
UW profily se používají jako základní vodicí profily pro příčky a předsazené stěny, zatímco UD profily jsou menší a slouží jako obvodové profily zejména ve stropních konstrukcích.
Otázka: Jaké jsou rozměry CD profilu?
CD profil má šířku 60 mm, výšku 27 mm a délku od 2,6 do 4 metrů, používá se jako nosný prvek v podhledech a stropních konstrukcích.
Otázka: Jak se prodlužují CW profily?
Prodlužují se pomocí UW příložek o délce 100 cm s překrytím 50 cm, které zajišťují pevné a stabilní spojení.
Otázka: Jaký je účel UW profilu?
UW profily slouží jako vodicí profily, které se upevňují na podlahu a strop pro vymezení příček a předsazených stěn.
Otázka: Jak se spojují CD profily?
Spojují se pomocí speciálních CD spojek, do kterých se profily nasunou bez nutnosti šroubování, což zrychluje montáž a zajišťuje pevné spojení.
Otázka: Jaká je tloušťka plechu u základních profilů?
Základní profily mají tloušťku plechu 0,6 mm, zatímco výztužné UA profily dosahují tloušťky 2 mm pro vyšší pevnost a nosnost.
