Velikosti frakcí drceného kamene: přehled a tabulka velikostí

Velikosti frakcí drceného kamene určují vhodnost kameniva pro různé stavební účely, od základových vrstev po finální aplikace. Přesné rozměry kameniva a správné třídění ovlivňují stabilitu a trvanlivost konstrukcí. Přehledná tabulka usnadní orientaci při výběru správné frakce pro váš projekt.

Definice a význam frakcí drceného kamene ve stavebnictví

Frakce drceného kamene představují rozsah velikosti zrn kameniva, které se ve stavebnictví pohybují přibližně od 0 do 63 milimetrů. Označení frakce, například 4/8 u drceného kamene, znamená, že velikost částic je od 4 do 8 mm. Velikost frakcí ovlivňuje mechanické vlastnosti kameniva, jako je pevnost, propustnost a schopnost zhutnění, což je klíčové pro správný výběr materiálu do konstrukcí.

Velikosti frakcí drceného kamene se určují pomocí přesívání kameniva přes síta s různými rozměry ok, čímž dochází k třídění kameniva podle velikosti zrn. V praxi se běžně používají frakce:

• 0/4 mm – jemné kamenivo vhodné pro betonové směsi a maltu
• 4/8 mm – střední frakce ideální pro štěrkové podsypky a zásypy
• 8/16 mm – hrubší kamenivo pro betonové směsi a podkladové vrstvy
• 16/32 mm – větší frakce používaná pro drenáže a základové vrstvy

Takto tříděné frakce kameniva podle tabulek a rozměrů umožňují přesné dávkování a zajišťují optimální vlastnosti stavebního materiálu. Hmotnost kameniva se také liší s velikostí zrn, což ovlivňuje celkovou stabilitu konstrukce. Na co si dát pozor: častou chybou je nesprávný výběr frakce, který může vést ke snížení pevnosti nebo špatné propustnosti vrstvy.

Jaké jsou běžné frakce drceného kamene a jejich rozměry

Frakce kameniva tabulka uvádí standardní rozměry, které usnadňují výběr vhodného kameniva podle stavebního účelu a požadavků na pevnost i drenáž.

Tabulka velikostí běžných frakcí drceného kamene

Tabulka velikostí frakcí drceného kamene přehledně zobrazuje rozměry kameniva podle běžně používaných standardů v stavebnictví. Každá frakce kameniva má definované rozmezí velikostí zrn v milimetrech a k tomu se uvádí tolerance, která obvykle činí ±2 mm. Tato tolerance je důležitá pro správné třídění kameniva a zajišťuje, že výsledný materiál odpovídá požadovaným technickým parametrům.

Přesívání kameniva probíhá podle těchto rozměrů, aby bylo možné přesně určit hmotnost kameniva a jeho vhodnost pro konkrétní použití. Níže uvedená tabulka velikostí frakcí kameniva podle velikosti zrn ukazuje pět nejčastějších kategorií, které se používají v praxi.

Tabulka velikostí drceného kamene pomáhá správně interpretovat označení frakcí a usnadňuje výběr vhodného kameniva pro konkrétní stavební aplikace. Dodržení přesných rozměrů a tolerance je klíčové pro kvalitu výsledné směsi a její mechanické vlastnosti.

Metody určení velikosti frakcí a třídění kameniva

Velikost frakce drceného kamene se určuje přesíváním kameniva přes speciální síta s otvory odpovídající horní a dolní hranici dané frakce. Tento proces zajišťuje přesné rozdělení kameniva podle velikosti zrn a jeho vhodnost pro konkrétní stavební použití.

Princip přesívání kameniva

Přesívání kameniva probíhá pomocí sít, která mají definované velikosti ok vyjádřené v milimetrech. Kamenivo se nasype na horní síto a postupně se prosévá, čímž se oddělují zrna podle rozměrů. Tento postup umožňuje přesné stanovení velikosti frakce.

Používané velikosti sít a jejich význam

Síta mají otvory například 16 mm a 8 mm, které určují horní a dolní hranici frakce 8/16. To znamená, že kamenivo, které prošlo sítem s otvory 16 mm, ale zůstalo na sítu s otvory 8 mm, spadá do této frakce. Podobně frakce 16/32 označuje kamenivo s rozměry mezi 16 a 32 mm.

Třídění a kontrola kvality kameniva

Třídění kameniva podle frakcí zabraňuje míchání zrn různých velikostí a zajišťuje stabilní vlastnosti materiálu. Kontrola kvality spočívá ve správném přesívání a dodržení standardních rozměrů frakcí, což je klíčové pro stavební použití a správnou hmotnost kameniva.

1. Výběr sít – zvolte síta s otvory odpovídající požadovaným frakcím kameniva
2. Nasypání kameniva – rovnoměrně rozprostřete materiál na horní síto
3. Přesívání – mechanicky nebo ručně prosévejte kamenivo přes síta
4. Oddělení frakcí – seberte kamenivo podle velikosti zachycené na jednotlivých sítách
5. Kontrola kvality – ověřte, zda velikosti odpovídají tabulce frakcí kameniva

Tip: Na co si dát pozor – častou chybou je nedostatečná úprava vlhkosti kameniva před přesíváním, která může způsobit slepování zrn a zkreslení výsledků.

Použití jednotlivých frakcí drceného kamene ve stavebnictví

Ve stavebnictví jsou klíčové správné velikosti frakcí drceného kamene, protože ovlivňují pevnost a stabilitu konstrukce. Frakce kameniva tabulka pomáhá zorientovat se v rozměrech kameniva, které se třídí podle velikosti zrn získaných přesíváním. Mezi nejčastěji používané patří:

• frakce 0/4 mm – slouží jako podkladní vrstvy, například pro stabilizaci terénu a podklad pod betonové desky
• frakce 4/8 mm – význam frakcí kameniva 4-8 mm spočívá v jejich použití převážně pro betonové směsi, kde zajišťují pevnost a soudržnost
• frakce 8/16 mm – podobně jako 4/8 mm se používá do betonu, zejména tam, kde je potřeba vyšší únosnost
• frakce 16/32 mm – doporučuje se pro založení domu a další stavební práce, kde je kladen důraz na stabilitu a nosnost větších konstrukcí
• frakce 32/63 mm – využívá se při hrubých zásypech a zakládání větších stavebních prvků

Jak správně vybrat frakci drceného kamene pro beton závisí na požadované pevnosti a druhu stavby. Pro běžný beton se obvykle volí frakce 4/8 nebo 8/16 mm, protože tyto velikosti kameniva zajišťují ideální poměr pevnosti a zpracovatelnosti směsi.

Tip: Při výběru frakce je nutné zohlednit i hmotnost kameniva a jeho třídění, aby se zabránilo segregaci směsi a následnému snížení kvality betonu.

Hmotnost a objem kameniva podle frakcí

Hmotnost kameniva závisí na velikosti frakcí a způsobu jeho uložení. Volně ložené kamenivo s většími frakcemi má přibližnou hmotnost 1 tunu na metr krychlový. U menších frakcí, například 4-8 mm, se hmotnost volně loženého kameniva pohybuje mezi 1,4 a 1,8 t/m³, protože menší zrna zaujímají méně prostoru a mají vyšší objemovou hmotnost. Při setřesení kameniva dojde ke zvýšení jeho hustoty až o 20 % oproti volně loženému stavu, což je významné při přesném výpočtu potřebného množství materiálu.

Význam frakcí kameniva 4-8 mm a jejich použití

• Volně ložené kamenivo 4-8 mm váží cca 1,5 t/m³, setřesené až 1,8 t/m³
• Velké frakce drceného kamene (například 16-32 mm) mají hmotnost volně loženého kameniva okolo 1 t/m³
• Při přesívání kameniva se frakce třídí podle rozměrů zrn, což ovlivňuje i jejich hmotnost a objem

Při plánování stavebních prací je nutné brát v úvahu rozdíl mezi volně loženým a setřeseným kamenivem. Přesné znalosti o hmotnosti kameniva podle frakce umožňují správné dimenzování zásob a minimalizují chyby v objednávkách materiálu.

Příklad výpočtu: Pro zásyp o objemu 5 m³ volně loženého kameniva frakce 4-8 mm s hmotností 1,5 t/m³ je potřeba objednat 7,5 tun kameniva. Pokud však materiál bude setřesený, hmotnost vzroste na cca 9 tun.

Tato data najdete v detailní frakce kameniva tabulce, která uvádí rozměry kameniva a jejich hmotnost podle velikosti zrn.

Speciální druhy kameniva a jejich označení

Speciální druhy kameniva se odlišují nejen velikostí zrn, ale také způsobem zpracování a použitím. Označení kameniva, jako například PDK nebo MZK, poskytují klíčové informace o jeho vlastnostech a třídění. PDK (přírodní drcené kamenivo) označuje speciální druh kameniva vhodný pro betonové směsi s přesnými rozměry frakcí. MZK znamená mechanicky zpevněné kamenivo, které díky přesívání získává vyšší pevnost a jednotnost velikosti zrn.

Filer představuje jemné plnivo používané k vyplnění mezer mezi většími zrny. Omílaný valoun je naopak přírodní kulatý štěrk, který se třídí na přesné frakce.

Jak interpretovat označení frakce 63/125 u kameniva

Čísla 63/125 označují velikost frakcí kameniva v milimetrech, tedy zrna o rozměrech od 63 do 125 mm. Takové kamenivo se používá především ve speciálních stavebních konstrukcích, kde je potřeba větší drcené kamenivo s vysokou nosností.

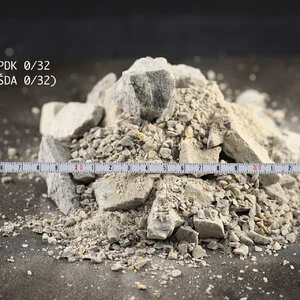

Frakce 0/32 co to znamená

Frakce 0/32 znamená kamenivo obsahující zrna od 0 do 32 mm, tedy směs drobnějších i středních částic. Tato frakce je běžná ve stavebnictví pro podsyp a základní vrstvy, kde je důležitá dobrá soudržnost a hutnost.

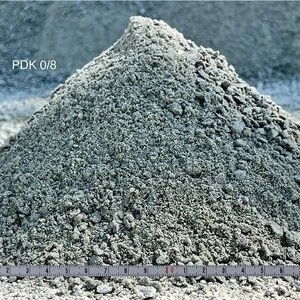

• PDK a MZK patří mezi speciální druhy kameniva s přesným tříděním
• Filer slouží jako jemné plnivo v betonových směsích
• Omílaný valoun se vyznačuje kulatým tvarem a přirozeným tříděním
• Označení frakcí kameniva tabulka uvádí velikost frakcí kameniva v milimetrech a jejich použití

Tip: Při výběru kameniva dbejte na správné rozměry a třídění kameniva, protože nesprávná frakce může ovlivnit hmotnost kameniva a pevnost výsledné konstrukce.

Doporučené skladování a manipulace s kamenivem

Správné skladování a manipulace s kamenivem jsou nezbytné pro zachování přesných rozměrů frakcí a mechanických vlastností materiálu. Oddělené uskladnění jednotlivých frakcí zabraňuje jejich vzájemnému míchání, které by mohlo snížit pevnost a propustnost kameniva.

Oddělené skladování frakcí

Frakce kameniva je nutné skladovat samostatně podle přesných rozměrů uvedených v tabulkách velikostí frakcí kameniva, například 4/8 mm, 8/16 mm nebo 16/32 mm. Takové uskladnění minimalizuje přesívání kameniva mezi frakcemi a zachovává jejich normované tolerance, které činí ±2 mm u běžných frakcí (např. 8-16 mm). Doporučuje se používat pevné sklady s označením konkrétních frakcí a pravidelnou kontrolou velikosti zrn, aby nedošlo k nechtěnému smíchání nebo znečištění drobnými částicemi (obsah prachových částic by neměl překročit 5 % hmotnosti).

Manipulace s kamenivem při přepravě

Při přepravě je nutné zabránit mechanickému poškození a míchání frakcí, které by mohlo změnit jejich velikostní rozdělení a tím i stavební vlastnosti. Doporučuje se používat čisté, suché a dobře uzavřené dopravní prostředky, které umožní rovnoměrné naložení kameniva bez deformací. Nesprávná manipulace může způsobit ztrátu hmotnosti až o 20 % a zvýšení obsahu jemných částic, což negativně ovlivňuje pevnost betonu nebo stabilitu podsypu.

• Uchovávejte jednotlivé frakce odděleně v krytých a stabilních skladech s jasným označením rozměrů kameniva
• Provádějte pravidelnou kontrolu rozměrů frakcí přes přesívání síty odpovídající horní a dolní hranici frakce
• Minimalizujte přepravu na vzdálenosti pod 50 km, pokud je nutné zachovat přesné třídění kameniva a jeho kvalitu

Tip: Častou chybou je skladování různých frakcí v jednom zásobníku, což vede k nevratnému smíchání a zhoršení vlastností kameniva. Pro stavební projekty vyžadující přesné rozměry frakcí (např. betonové směsi 4/8 mm a 8/16 mm) je proto nezbytné zajistit oddělené uskladnění a manipulaci.

Odborná rada: Oddělené skladování a manipulace se vyplatí zejména u kameniva používaného pro betonářské účely, kde přesná velikost frakcí ovlivňuje pevnost a trvanlivost konstrukce. Naopak u lomového kamene netříděného (např. frakce 0/32 BV) je možné skladovat materiál méně přísně, protože jeho použití nevyžaduje přesné třídění.

Vliv frakcí kameniva na mechanické vlastnosti stavebních materiálů

Velikost frakcí kameniva přímo ovlivňuje mechanické vlastnosti betonu a dalších stavebních materiálů. Správný výběr frakce zajistí optimální pevnost, zpracovatelnost a trvanlivost směsi, což je klíčové pro kvalitu stavebních konstrukcí.

Pevnost betonu a velikost frakce

Optimální pevnost betonu zajišťují frakce kameniva 4/8 mm a 8/16 mm díky jejich schopnosti vytvořit pevnou a soudržnou strukturu. Frakce 4/8 mm zvyšuje pevnost betonu tím, že umožňuje lepší zaplnění mezír mezi většími zrny kameniva, čímž se snižuje pórovitost směsi. Správné třídění kameniva a přesívání kameniva podle velikosti frakcí přispívá k dosažení požadovaných mechanických vlastností a odpovídající hmotnosti kameniva, která ovlivňuje výslednou pevnost.

Zpracovatelnost směsi

Frakce 8/16 mm zlepšuje zpracovatelnost betonu díky vhodné zrnitosti kameniva, která usnadňuje míchání a aplikaci směsi. Vhodné rozměry kameniva podle frakcí tabulka ukazují, že tato velikost podporuje rovnoměrné rozložení zrn, což zabraňuje segregaci směsi během zpracování. Díky tomu se beton lépe ukládá a zhutňuje, což pozitivně ovlivňuje jeho celkovou kvalitu a trvanlivost.

• Přesívání kameniva umožňuje odstranit nevhodné velikosti zrn
• Správné třídění kameniva zajišťuje rovnoměrné rozložení frakcí ve směsi
• Hmotnost kameniva ovlivňuje pevnost a trvanlivost výsledného materiálu

FAQ – Časté dotazy k frakcím drceného kamene

Otázka: Co znamená označení frakce 4/8 u drceného kamene?

Označení 4/8 znamená, že velikost částic kameniva je mezi 4 a 8 milimetry, což je vhodná frakce pro betonové směsi.

Otázka: Jak se určuje velikost frakce 8/16?

Velikost frakce 8/16 se určuje přesíváním kameniva přes síta s otvory o velikosti 8 mm a 16 mm.

Otázka: Jaká je hmotnost volně loženého kameniva frakce 32/63?

Volně ložené kamenivo této frakce má hmotnost přibližně 1 tunu na metr krychlový.

Otázka: Co je drť v kamenivu?

Drť je frakce kameniva menší než 4 mm, používá se jako podkladní vrstva nebo výplň mezer.

Otázka: Jaké jsou nejběžnější frakce drceného kamene ve stavebnictví?

Nejběžnější frakce jsou 0-4 mm, 4-8 mm, 8-16 mm, 16-32 mm a 32-63 mm.

Otázka: Pro jaké účely se používá frakce 16/32?

Frakce 16/32 mm se často uplatňuje při založení domu a stabilizaci terénu.

Otázka: Jaký je rozdíl mezi volně loženým a setřeseným kamenivem?

Setřesené kamenivo má až o 20 % vyšší hmotnost než volně ložené díky lepšímu usazení částic.

Otázka: Co znamená označení PDK u kameniva?

PDK označuje lomový kámen netříděný, běžně používaný ve stavebnictví.

Otázka: Jak se zabrání míchání různých frakcí kameniva při skladování?

Používá se oddělené skladování v samostatných hromadách s pravidelnou kontrolou zásob.

Otázka: Jaký vliv má velikost frakce na pevnost betonu?

Frakce 4-8 mm zvyšuje pevnost betonu a zajišťuje jeho soudržnost.

Otázka: Jaká síta se používají pro třídění frakce 0/4 mm?

Používají se síta s otvory o velikosti 4 mm.

Otázka: Co znamená frakce 0/32 kv?

Frakce 0/32 kv označuje kvalitativně tříděné kamenivo do velikosti 32 mm s vyšší kvalitou.

Otázka: Jaké jsou tolerance velikostí frakcí kameniva?

Například u frakce 8-16 mm je tolerance ±2 mm podle standardu GOST 8267-93.

Otázka: Jak se používá frakce 0/4 mm ve stavebnictví?

Používá se jako podkladní vrstva nebo výplň mezer pro vyrovnání povrchu.

Otázka: Jak se správně vybere frakce kameniva pro beton?

Volí se frakce 4-8 mm nebo 8-16 mm podle požadované pevnosti a zpracovatelnosti směsi.
