Výpočet konstrukčních prvků sedlové střechy metody a postupy

Výpočet konstrukčních prvků sedlové střechy představuje klíčový krok pro zajištění její statické stability a dlouhé životnosti. Přesné stanovení sklonu střechy a rozměrů nosných prvků umožňuje efektivní rozložení zatížení a minimalizuje riziko konstrukčních vad. Správné metody výpočtu střechy jsou proto nezbytné pro bezpečnou a ekonomickou realizaci stavby.

Jak vypočítat plochu a geometrii sedlové střechy

Pro přesný výpočet plochy a geometrie sedlové střechy je potřeba znát délku, šířku a sklon střechy. Základní výpočet plochy vychází z násobení délky a šířky střechy, vynásobené dvěma, protože sedlová střecha má dvě stejné střešní plochy. Skutečnou plochu ovlivňuje sklon střechy, který se stanoví pomocí trigonometrických funkcí a Pythagorovy věty. Přesahy střechy 30-50 cm je nutné připočítat k rozměrům pro správný rozměr konstrukčních prvků.

Základní vzorec pro výpočet plochy

Pro výpočet plochy sedlové střechy použijte vzorec: plocha střechy = délka × šířka × 2. Tento vzorec počítá s tím, že sedlová střecha sestává ze dvou stejných šikmých ploch. Délka je vzdálenost podélně po hřebeni, šířka je vzdálenost mezi okapy. Výpočet rozměrů sedlové střechy tak začíná měřením těchto základních hodnot. Tento jednoduchý vzorec však nebere v úvahu sklon, proto je vhodný pro orientační výpočty.

Použití Pythagorovy věty a trigonometrie

Pro přesnější výpočet konstrukčních prvků střechy je třeba zjistit skutečnou délku krokví, tedy šikmou stranu trojúhelníku vytvořeného půdorysem střechy. Používá se k tomu Pythagorova věta: délka krokve = odmocnina ( (šířka/2)² + výška krovu² ). Výška krovu se stanoví podle sklonu střechy, který lze vypočítat pomocí trigonometrických funkcí sinus nebo tangens ze známého úhlu sklonu. Tento postup zajišťuje, že konstrukční prvky budou mít správnou délku odpovídající skutečné geometrii střechy.

Zohlednění přesahů střechy

Přesahy střechy se přičítají k rozměrům délky i šířky, obvykle v rozmezí 30 až 50 cm. Přesahy slouží k ochraně stěn před deštěm a zajišťují lepší odvod vody. Při výpočtu plochy a konstrukčních prvků sedlové střechy je proto nezbytné tyto přesahy započítat, aby byly latě střechy a další konstrukční části dostatečně dlouhé. Bez správného zohlednění přesahu může dojít k poddimenzování materiálu.

Tip: Pro správný výpočet konstrukce sedlové střechy doporučuji vždy změřit skutečný sklon střechy a započítat přesahy 30-50 cm, aby materiál odpovídal reálným požadavkům stavby. Výpočet krokví a dalších prvků sedlové střechy bez těchto hodnot může vést k chybám ve statickém výpočtu střechy.

Volba a rozměry konstrukčních materiálů a prvků

Volba správných konstrukčních materiálů a přesné rozměry prvků patří k základním krokům při výpočtu konstrukce sedlové střechy. Správná kombinace materiálů a dimenzí zajistí nejen stabilitu, ale i dlouhou životnost celé střechy.

Základní konstrukční materiály sedlové střechy

Pro konstrukci sedlové střechy se nejčastěji používá kvalitní stavební řezivo, které slouží jako nosná kostra střechy. Řezivo musí splňovat normy pevnosti a musí být řádně vysušené, aby nedošlo ke kroucení nebo praskání. OSB desky se využívají jako podkladová vrstva pod krytinu, přičemž poskytují pevnost a stabilitu konstrukce. Spojovací materiály jako hřebíky a vruty musí být z korozivzdorných materiálů, aby odolaly vlivům počasí a zajistily bezpečné spojení prvků.

• Kvalitní smrkové nebo borovicové řezivo s vlhkostí do 18 %
• OSB desky třídy 3 nebo 4 pro zvýšenou odolnost proti vlhkosti
• Hřebíky a vruty z pozinkované oceli nebo nerezu

Rozměry a rozteče latí podle sklonu střechy

Latě střechy tvoří podpůrnou síť pro krytinu a jejich rozměry i rozteče závisí na typu krytiny a sklonu střechy. Pro betonové tašky značek KM Beta a Hodonka se obvykle doporučuje rozteč latí v rozmezí 320-340 mm. Tento rozměr odpovídá optimálnímu rozložení zatížení a zajišťuje správný sklon střechy pro efektivní odvod vody a dobrou tepelnou izolaci střechy. Výpočet konstrukčních prvků sedlové střechy postupy proto vždy zahrnuje přesné stanovení rozměrů latí podle konkrétního sklonu střechy.

Spojovací materiály a jejich význam

Spojovací materiály ovlivňují pevnost a stabilitu celé konstrukce. Hřebíky a vruty musí být odolné proti korozi, aby nedošlo k oslabení spoje vlivem vlhkosti nebo povětrnostních podmínek. Správný výběr klempířských spojů a kotev je zásadní pro odolnost střechy vůči zatížení větrem a sněhem. Při výpočtu konstrukčních prvků střechy je proto potřeba přesně definovat typ a rozměry spojovacího materiálu, protože nesprávný výběr může vést k poruchám a zkrácení životnosti střechy.

• Pozinkované nebo nerezové hřebíky o délce 60-100 mm
• Vruty s křížovou hlavou pro pevné a bezpečné spoje
• Klempířské spoje z materiálu shodného s krytinou pro prevenci koroze

Tip: Častá chyba při výpočtu konstrukce sedlové střechy je podcenění rozměrů latí vzhledem ke sklonu střechy, což může způsobit nadměrné zatížení a deformace krovu. Pro výpočet krokví a dalších prvků sedlové střechy doporučuji použít metody výpočtu konstrukčních prvků střechy založené na aktuálních normách a statických parametrech budovy.

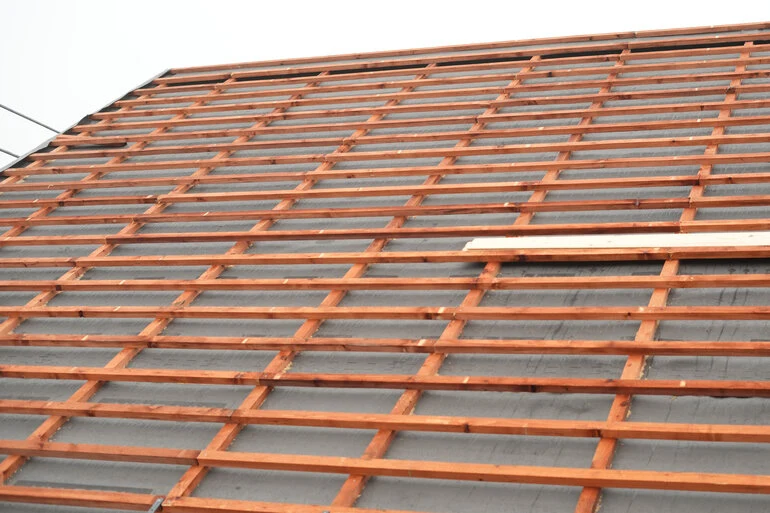

Postup výpočtu latí a jejich roztečí podle sklonu střechy

Pro správný výpočet rozteče a délky latí u sedlové střechy je nezbytné zohlednit sklon střechy, protože tento parametr ovlivňuje zatížení a stabilitu konstrukčních prvků střechy. Následující postupy a metody výpočtu konstrukčních částí sedlové střechy vám pomohou přesně stanovit potřebné hodnoty.

Výpočet rozteče latí podle sklonu

Rozteč latí se mění v závislosti na sklonu střechy, což je klíčové pro správné uložení střešní krytiny a její dlouhodobou funkčnost. Pro výpočet rozteče latí podle sklonu střechy platí tyto praktické hodnoty:

Při výpočtu střechy je třeba také zvážit statický výpočet střechy, který zohlední zatížení větrem a sněhem. Výpočet krokví a dalších prvků sedlové střechy by měl být v souladu s určenou roztečí latí, aby byla zajištěna dostatečná pevnost a stabilita celé konstrukce.

Nastavení překrytí latí

Překrytí latí je nezbytným faktorem pro správnou montáž a zajištění vodotěsnosti střechy. Doporučená délka překrytí latí se pohybuje mezi 80 až 100 mm. Překrytí zajišťuje, že jednotlivé latě pevně navazují na sebe, což zabraňuje průniku vody a zároveň umožňuje správné rozložení zatížení.

Při výpočtu konstrukčních prvků sedlové střechy je nutné zahrnout překrytí latí do celkové délky potřebných latí, aby nedošlo k chybám při jejich osazení. Tento postup minimalizuje riziko deformací a prodlužuje životnost střešní krytiny.

Kontrola a osazení latí

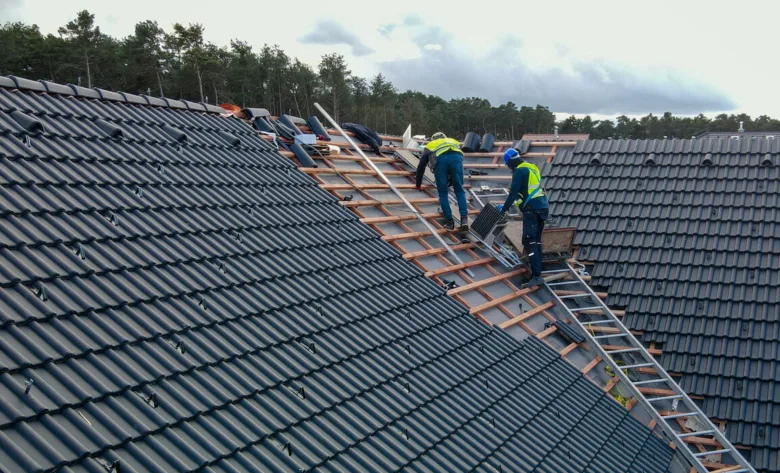

Správné osazení latí je klíčové pro to, aby střešní tašky seděly přesně v okapu a na hřebeni střechy. Latě je třeba upevnit vodorovně a rovnoměrně, přičemž je nutné dodržet stanovenou rozteč a překrytí. Nesprávně osazené latě mohou způsobit nerovnoměrné zatížení a poškození krytiny, což vede k nutnosti častých oprav.

1. Výběr latí – použijte kvalitní, rovné a pevné dřevo s minimální vlhkostí do 15 %.
2. Upevnění latí – připevněte latě ke krokvím pomocí vhodných hřebíků nebo šroubů.
3. Kontrola vodorovnosti – při montáži průběžně kontrolujte rovinnost latí vodováhou.

Tip: Častou chybou je podcenění délky překrytí latí, což může vést k úniku vody pod krytinu a snížení životnosti střechy. Pro koho se výpočet hodí? Přesné postupy jsou vhodné pro stavaře a projektanty, kteří potřebují navrhnout pevnou a funkční střechu. Pro jednoduché rekonstrukce nebo malé přístavby může postačit základní orientační výpočet bez detailního statického rozboru.

Metody zajištění větrání a ochrany konstrukce střechy

Větrání sedlové střechy je klíčové pro dlouhodobou životnost konstrukce a prevenci vlhkostních problémů. Správné zajištění vzduchového průtoku a ochrany proti vnikání škůdců patří mezi základní metody výpočtu konstrukčních prvků střechy.

Funkce kontralatí a větrací mezery

Kontralatě jsou nosné latě, které se připevňují příčně na krokve střechy a vytvářejí mezi krokvemi a krytinou větrací mezeru. Tato mezera musí být kontinuální od okapu po hřeben, aby umožnila volný průchod vzduchu. Průtok vzduchu zabraňuje kondenzaci vlhkosti na spodní straně krytiny a chrání tak konstrukční prvky střechy před poškozením hnilobou a plísněmi. Výška větrací mezery obvykle činí 4 až 6 cm, což je podle odborných metod výpočtu dostatečné pro udržení optimální cirkulace vzduchu.

Tip: Pro správný výpočet konstrukce sedlové střechy je potřeba počítat s dostatečným průřezem větrací mezery právě díky kontralatím, které zároveň usnadňují montáž tepelné izolace střechy.

Ochrana proti ptákům a hmyzu

Větrací mezera musí být chráněna proti vnikání ptáků, hmyzu a dalších škůdců, kteří by mohli poškodit konstrukční prvky střechy. K tomu se používají speciální větrací pásy a mřížky, které se instalují na okapové hrany i na hřeben střechy. Tyto ochranné prvky zajišťují volný vzduchový průtok, ale zároveň zabraňují průniku nežádoucích živočichů. Větrací pásy bývají z odolných materiálů, které vydrží UV záření a mechanické namáhání, čímž prodlužují životnost střechy.

• Větrací pásy se instalují pod krytinu, ale nad kontralatěmi.
• Mřížky se upevňují v místech větrání, kde by mohl pták nebo hmyz snadno proniknout.
• Pro výpočet nosnosti konstrukce sedlové střechy je potřeba zohlednit i přídavné zatížení způsobené těmito ochrannými prvky.

Tip: Při výpočtu konstrukčních prvků střechy nezapomeňte na faktor větrání a ochrany proti škůdcům, protože zanedbání těchto metod vede často k poškození tepelných izolací a dřevěných částí střechy.

Výpočet tepelné izolace a parozábrany sedlové střechy

Pro správný výpočet konstrukčních prvků sedlové střechy je nezbytné věnovat pozornost také tepelnému komfortu a ochraně proti vlhkosti. Tepelná izolace a parozábrana patří k základním prvkům, které ovlivňují životnost celé konstrukce a energetickou úspornost budovy. Následující postupy a metody představují praktické tipy na výpočet konstrukčních prvků střechy se zaměřením na izolaci a ochranu proti kondenzaci.

Doporučená tloušťka izolace

Tepelná izolace střechy by měla mít optimální tloušťku mezi 26 a 30 cm, což odpovídá současným požadavkům na energetickou úspornost a ochranu proti ztrátám tepla. Minerální vata je nejčastěji používaným materiálem, protože má výborné izolační vlastnosti a zároveň umožňuje konstrukci „dýchat“. Při výpočtu rozměrů izolační vrstvy je nutné zohlednit i statický výpočet střechy, protože příliš silná izolace může zatížit latě střechy a další konstrukční prvky.

Tip: Pro správný výpočet konstrukce sedlové střechy vždy konzultujte doporučené hodnoty tloušťky izolace s projektantem, aby byla zajištěna stabilita a zároveň dostatečná tepelná izolace.

Správná instalace parozábrany

Parozábrana musí být u sedlové střechy instalována souvisle a bez přerušení, protože brání pronikání vlhkosti do konstrukce a tím zabraňuje kondenzaci vlhkosti uvnitř střechy. Je nezbytné důsledně slepit všechny spoje a napojení na ostění nebo krovy, aby nevznikly netěsnosti. Nesprávná instalace parozábrany patří mezi časté chyby, které vedou k tvorbě plísní a postupnému poškození konstrukčních prvků střechy.

Tip: Při výpočtu a realizaci konstrukčních částí sedlové střechy myslete na to, že parozábrana musí být vždy umístěna na teplé straně izolace, což je vnitřní část střechy, aby efektivně zabránila průniku vlhkosti a kondenzaci. To je klíčové pro dlouhodobou trvanlivost střechy.

Dodržení těchto zásad při výpočtu tepelných a izolačních prvků střechy výrazně přispívá k energetické úspornosti a ochraně konstrukce před vlhkostními problémy. Při výpočtu sedlové střechy pro začátečníky je proto nezbytné tyto detaily nepodceňovat.

Výpočet statického zatížení a zatížení větrem

Parametry výpočtu zatížení větrem

Pro výpočet zatížení větrem podle normy DIN EN 1991-1-4 je nezbytné přesně určit základní rychlost větru, kategorii terénu a nadmořskou výšku stavby. Základní rychlost větru se udává v metrech za sekundu a zvyšuje se s nadmořskou výškou, například ve výšce 200 m nad mořem je rychlost větru o 5-10 % vyšší než v úrovni terénu. Kategorie terénu (I až IV) klasifikuje drsnost okolního prostředí – otevřený terén (kategorie I) umožňuje vyšší rychlosti větru než městská zástavba (kategorie IV). Tyto parametry ovlivňují dynamický tlak větru q_p, který je základem pro výpočet sil působících na střešní konstrukci.

Výpočet vnějšího a vnitřního tlaku větru

Vnější tlak větru w_e se vypočítá podle vzorce w_e = q_p × c_pe, kde q_p je dynamický tlak větru závislý na rychlosti větru, hustotě vzduchu a nadmořské výšce, a c_pe je aerodynamický součinitel vycházející z úhlu sklonu střechy (5°, 15°, 30°, 45°, 60°, 75°) a tvaru střechy. Pro sedlové střechy norma rozlišuje součinitele c_pe podle oblastí plochy (b, G, h, I, J), což umožňuje detailní rozložení tlaků. Vnitřní tlak w_i se stanoví jako součin q_p a součinitele c_pi, který zohledňuje tlak uvnitř objektu při nárazu větru, například při otevřených oknech nebo dveřích. Pro mezilehlé hodnoty úhlů sklonu je přípustná lineární interpolace, pokud nedojde ke změně znaménka součinitele.

Statický výpočet zatížení krokví

Statický výpočet krokví kombinuje zatížení větrem s místně platným zatížením sněhem podle sněhových pásem a platných norem. Nejprve stanovíte sněhové zatížení podle lokality a nadmořské výšky, poté připočtete vypočtené zatížení větrem (w_e + w_i). Výsledné zatížení ovlivní dimenzi krokví, latí a dalších nosných prvků.

1. Určení sněhového zatížení – podle místních klimatických pásem a normy ČSN EN 1991-1-3
2. Výpočet celkového zatížení – součet sněhového a větrného zatížení s bezpečnostními faktory
3. Posouzení únosnosti krokví – podle materiálu (například smrkové řezivo C24) a průřezu
4. Návrh rozměrů latí – přizpůsobení rozteče a tloušťky latí podle zatížení a délky krokví

Tip: častou chybou je podcenění vlivu větru, zejména v lokalitách s vyšší nadmořskou výškou nebo otevřeným terénem, což vede k nedostatečné dimenzi krokví a zvýšenému riziku poškození střechy. Dodržení normy DIN EN 1991-1-4 a přesný výpočet zatížení větrem zajistí bezpečnou a trvanlivou konstrukci sedlové střechy.

Časté dotazy

Jak přesně spočítat plochu sedlové střechy?

Plocha se vypočítá jako délka × šířka × 2 s přičtením přesahů 30-50 cm, přičemž pro sklon střechy použijte Pythagorovu větu k výpočtu skutečné délky.

Jaká je doporučená tloušťka tepelné izolace u sedlové střechy?

Doporučená tloušťka izolace je 26-30 cm minerální nebo skelné vaty, což odpovídá současným tepelně-technickým požadavkům.

Jak se stanovuje rozteč latí pro betonové tašky?

Pro sklon 12-22° je rozteč latí 320-325 mm, při 22-30° 320-330 mm, a nad 30° až 340 mm s překrytím 80-100 mm.

Jakým způsobem se počítá zatížení větrem na sedlovou střechu?

Zatížení větrem se počítá podle normy DIN EN 1991-1-4, zahrnuje rychlost větru, kategorii terénu a nadmořskou výšku, s využitím aerodynamických součinitelů.

Jak zajistit správné větrání sedlové střechy?

Větrání se zajišťuje kontralatěmi vytvářejícími větrací mezeru, která musí být kontinuální od okapu po hřeben, doplněné větracími pásy a ochrannými mřížkami.

Jak spočítat statické zatížení krokví?

Statický výpočet zahrnuje zatížení sněhem a větrem, kdy se nejprve určují jednotlivá zatížení a poté se sčítají pro celkové zatížení krokví.

Jaký spojovací materiál použít pro konstrukci sedlové střechy?

Používají se hřebíky, vruty a klempířské vruty, které musí odpovídat zatížení a materiálu, aby byla zajištěna pevnost a trvanlivost spojů.

Jak správně napojit střechu na vikýře a komíny?

Detailní napojení zahrnuje použití těsnicích fólií, správné ukotvení a hydroizolační vrstvy, které zabraňují průniku vody a zajišťují pevnost spojů.

Jaké softwarové nástroje lze použít pro výpočet konstrukčních prvků sedlové střechy?

Existují specializované programy umožňující komplexní výpočty geometrií, zatížení a statiky střech, které výrazně usnadňují návrh konstrukce.

Jaké jsou nejčastější chyby při výpočtu konstrukce sedlové střechy?

Časté chyby zahrnují nepřesné měření, nedodržení roztečí latí, špatné zajištění větrání a nesprávné výpočty zatížení, což může vést k poškození konstrukce.

Jaký je doporučený sklon sedlové střechy pro optimální odvod vody?

Optimální sklon sedlové střechy se obvykle pohybuje mezi 25° a 45°, což zajišťuje efektivní odvod vody a sněhu.

Jak vypočítat délku krokve u sedlové střechy s danou šířkou a sklonem?

Délka krokve se vypočítá pomocí Pythagorovy věty: délka = (šířka střechy / 2) / cos(sklon střechy), kde sklon je v radiánech nebo stupních.
