Drážkování stěn v panelovém domě: možnosti, pravidla a bezpečnost
Drážkování stěn v panelovém domě představuje nezbytný krok při modernizaci elektroinstalace, který vyžaduje dodržení přísných pravidel a technických postupů. Správné frézování drážek zajistí bezpečné uložení kabelů a minimalizuje riziko poškození konstrukce. Při rekonstrukci je zároveň nutné zohlednit stavební předpisy a případnou nutnost stavebního povolení.
Rychlý přehled
- Frézování drážek je hlavní metodou vedení rozvodů v panelových domech, i když je nákladné a pracné.
- Kabely v drážkách musí splňovat normy, například UTP kabely se vedou v chráničkách o průměru cca 12 mm.
- Stavební povolení nebo ohlášení a souhlas SVJ jsou nutné při zásahu do nosných panelů.
- Instalace elektroinstalace v bytě 2kk trvá přibližně 4 dny, v 3kk asi 5 dní.
- Zásuvky se obvykle umisťují 20-30 cm nad podlahu, vypínače cca 120 cm nad podlahou.
Možnosti vedení rozvodů v panelovém domě
Jaké jsou hlavní metody vedení rozvodů v panelovém domě?
Frézování drážek v panelovém domě představuje standardní a nejčastěji používanou metodu vedení elektroinstalace přímo ve stěnách z betonových panelů. Tento postup vyžaduje speciální frézovací nářadí schopné vytvořit drážky o hloubce přibližně 20-30 mm a šířce 25-35 mm, což odpovídá rozměrům běžných kabelů CYKY 3×2,5 mm² až 5×6 mm². Frézování je však velmi pracné a nákladné, často vyžaduje několik dní práce v bytě o velikosti 2+kk až 3+kk, a je nutné zajistit stavební povolení nebo ohlášení zásahu do nosných konstrukcí. Alternativou jsou plastové rohové lišty, které se instalují na povrch stěn, zejména v rozích nebo podlahových částech, a představují levnější a méně časově náročnou variantu, avšak kabely zůstávají viditelné a esteticky méně příznivé. Další možností je vedení elektroinstalace v SDK podhledech, kde kabely probíhají v dutinách sádrokartonových konstrukcí, případně v podlahových vrstvách z lehčeného betonu, což umožňuje skryté vedení bez frézování, ale s úbytkem vnitřního prostoru o 5-10 cm.
Jaké jsou výhody a nevýhody frézování drážek vs alternativních metod?
Frézování drážek poskytuje nejčistší a nejbezpečnější vedení kabelů, protože elektroinstalace je zcela ukrytá ve stěně, což snižuje riziko mechanického poškození a splňuje estetické nároky. Tento způsob však vyžaduje vysokou pracnost a finanční náklady, které se pohybují v řádu tisíců korun za metr drážky, včetně odborné práce a případného sanačního zapravení stěn. Nesprávné frézování může poškodit nosné prvky panelu, proto je nutné dodržovat technické normy a konzultovat zásahy s projektantem. Rohové plastové lišty jsou méně nákladné a instalují se rychleji, což může cenu instalace snížit až o 30 %, ale kabely jsou viditelné a mohou negativně ovlivnit vzhled interiéru. Vedení v SDK podhledech usnadňuje budoucí úpravy elektroinstalace a umožňuje lepší akustickou izolaci, avšak odebírá několik centimetrů výšky místnosti, což není vhodné pro byty s nízkými stropy. Výběr metody by měl zohlednit požadavky na estetiku, rozpočet, technické možnosti panelového domu a požadovanou životnost rozvodů.
Tip: Častou chybou je podcenění nutnosti stavebního povolení nebo ohlášení při frézování drážek v nosných stěnách panelového domu, což může vést k právním komplikacím a nutnosti nákladných oprav.
Pro koho se frézování hodí: pro majitele, kteří preferují skryté a trvalé řešení elektroinstalace s vysokými nároky na estetiku a bezpečnost.
Pro koho není frézování vhodné: pro ty, kdo hledají rychlé, levné a méně invazivní řešení bez zásahu do nosných konstrukcí.
Technické parametry a materiály pro drážkování
Technické požadavky na drážkování do panelu pro rozvody stanovují normy elektroinstalace v paneláku, které vyžadují přesné rozměry a použití vhodných materiálů. Hloubka drážky musí odpovídat typu kabeláže, aby bylo možné bezpečně vést kabely a zároveň zachovat pevnost stěny. Pro přívodní rozvody se běžně používá kabel CYKY 5×6 mm², který nevyžaduje chráničku, pokud je uložen v drážce s dostatečnou hloubkou a následně zasádrovaný. Naopak kabely UTP s průměrem kolem 12 mm musí být vždy vedeny v chráničce, která chrání datové rozvody před mechanickým poškozením. Zasádrování drážek plní funkci fixace a ochrany kabelů proti vnějším vlivům.
Pro lepší přehlednost uvádím základní rozměry drážek podle typu kabelů:
| Typ kabelu | Požadovaná hloubka drážky (mm) | Použití chráničky | Průměr kabelu (mm) |
|---|---|---|---|
| CYKY 5×6 mm² | 25-30 | Ne | cca 10 |
| UTP | 25-35 | Ano | cca 12 |
| Silnoproudé kabely | 30-40 | Doporučeno | 12 a více |
Tip: Při frézování drážek elektroinstalace v panelovém domě je nutné respektovat pravidla drážkování stěn podle platných norem a dbát na to, aby nebyla ohrožena statika konstrukce. Pro rekonstrukci elektroinstalace panelový dům často vyžaduje stavební povolení drážkování, proto doporučuji před zahájením prací konzultovat příslušné předpisy na portálu https://www.zakonyprolidi.cz.
Jaké jsou možnosti drážkování stěn v panelovém domě pro elektroinstalaci
Možnosti zahrnují frézování drážek s přesnou hloubkou podle typu kabelu, použití chrániček u datových kabelů a následné zasádrování. Vedení kabelů v panelovém domě musí splňovat normy elektroinstalace paneláků, a proto je třeba vybírat materiály s ohledem na požární odolnost a mechanickou ochranu.
Více informací k tématu najdete v oficiálním zdroji: Sbírka zákonů (Zákony pro lidi).
Koordinace a právní aspekty drážkování
Drážkování stěn v panelovém domě pro nové elektroinstalace vyžaduje přesné plánování a dodržení platných právních předpisů. Jakýkoliv zásah do nosné konstrukce panelového domu podléhá stavebnímu povolení nebo ohlášení podle zákona č. 183/2006 Sb. o územním plánování a stavebním řádu. Před zahájením frézování drážek je nezbytné získat písemný souhlas Společenství vlastníků jednotek (SVJ) nebo družstva, které spravuje daný objekt. Bez tohoto souhlasu je zásah do nosné konstrukce nelegální a může vést k sankcím včetně pokut nebo nařízení k uvedení stavby do původního stavu.
Koordinace elektroinstalace probíhá mezi stavebníkem a projektantem elektroinstalace, který navrhne vedení kabelů s ohledem na pravidla drážkování stěn a zachování statiky nosné konstrukce. Projektant musí zajistit, že frézování drážek nebude zasahovat do nosných panelů více, než umožňují normy, a elektroinstalace splní požadavky ČSN 33 2000 a souvisejících předpisů. Plánování drážek zahrnuje přesné zakreslení půdorysu s umístěním zásuvek, vypínačů a světel, přičemž vedení kabelů se preferenčně umisťuje do nenosných příček nebo podlahových vrstev z lehčeného betonu, pokud to konstrukce umožňuje.
Tip: Při rekonstrukci elektroinstalace v panelovém domě je častou chybou zahájení frézování drážek bez souhlasu SVJ a bez konzultace s projektantem, což může vést k nevratnému poškození nosné konstrukce a právním komplikacím. Doporučuje se vždy předem ověřit technický stav nosné konstrukce a konzultovat rozsah drážkování s odborníkem.
Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.
Praktická realizace drážkování a rozvodů
Drážkování stěn v panelovém domě pro elektroinstalaci vyžaduje přesný postup od plánování až po dokončení. Správná příprava, frézování drážek a následné zasádrování jsou klíčové pro bezpečné a estetické vedení kabelů v panelovém bytě.
Příprava před frézováním
Prvním krokem je zakreslení přesného půdorysu s plánem vedení elektroinstalace. Zohledňuje se umístění zásuvek, které se běžně montují 20-30 cm nad podlahu. Dále je nutné zkontrolovat stav stěn, aby se předešlo poškození konstrukce při frézování drážek. Plánování rozvodů v panelovém domě musí respektovat pravidla drážkování stěn a případné omezení v rámci rekonstrukce elektroinstalace panelový dům.
Frézování drážek
Frézování drážek elektroinstalace se provádí speciálními frézami určenými pro panelové stěny. Postup drazkovani panelovych sten pri vymene elektroinstalace v byte zahrnuje vedení kabelů vertikálně a horizontálně, aby bylo zajištěno přehledné a bezpečné rozvedení. Při frézování je nutné dodržovat bezpečnostní opatření, aby nedošlo k poškození panelových konstrukcí ani k úrazu.
Zasádrování a dokončení
Po uložení kabelů do připravených drážek následuje zasádrování maltovou směsí, která zabezpečí pevnost a hladkost povrchu. Následný úklid a příprava stěn k omítce dokončí rekonstrukci elektroinstalace. Tento způsob práce minimalizuje riziko poškození a splňuje pravidla drážkování stěn v paneláku.
- Plánování rozvodů – zakreslení kabeláže do půdorysu bytu
- Kontrola stavu stěn – ověření pevnosti a vhodnosti podkladu

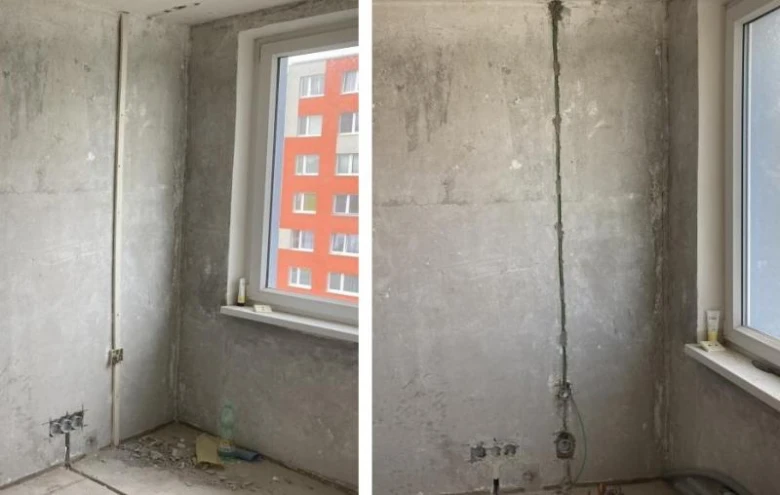

- Frézování drážek – bezpečné vedení vertikálních a horizontálních rýh pro kabely

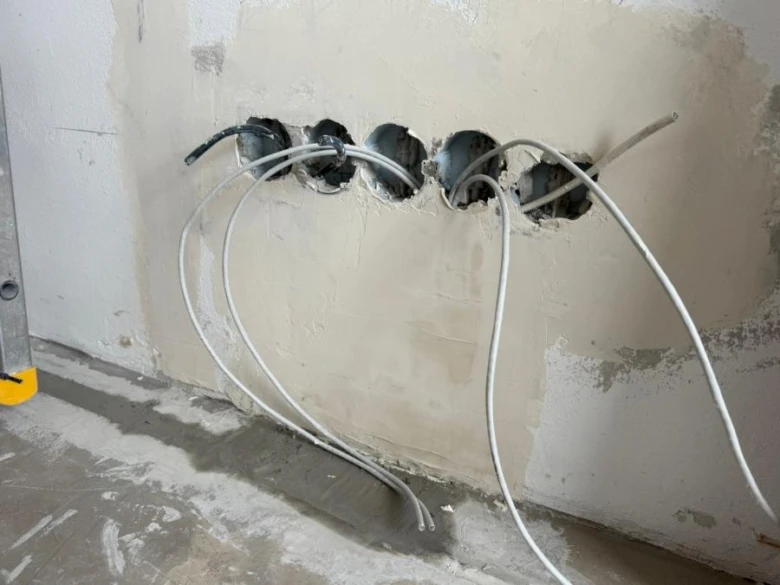

- Uložení kabelů – správné umístění zásuvek a vedení podle plánu
- Zasádrování drážek – použití vhodné maltové směsi pro dokončení povrchu
- Úklid pracoviště – příprava stěn pro další úpravy
Tip: Na co si dát pozor: Příliš hluboké nebo široké drážky mohou oslabit panelovou stěnu a vyžadují stavební povolení drážkování. Proto je vhodné přesně dodržovat technické požadavky.
Pro koho se to hodí: Tento postup je vhodný pro rekonstrukce elektroinstalace v panelových bytech, kde je možné provést frézování bez zásadního zásahu do nosných konstrukcí. Naopak není ideální pro starší panely s omezenou tloušťkou stěn.
Dopady drážkování na statiku a pevnost panelů
Drážkování sten v panelovém dome výrazně ovlivňuje statiku celé konstrukce, zejména pokud se zásahy týkají nosných panelů. Tyto panely nesou tíhu celé stavby, a proto je každá změna v jejich struktuře potenciálně riziková. Pravidla pro drážkování panelových sten stanovují bezpečnostní limity, které omezují hloubku a šířku frézování drážek elektroinstalace. Překročení těchto limitů může vést k narušení pevnosti a zvýšenému riziku prasklin či dokonce poškození statiky.
Konzultace s odborníky je nezbytná vždy před zahájením rekonstrukce elektroinstalace panelový dům, protože se musí zohlednit typ panelu a jeho konstrukční vlastnosti. Mezi základní pravidla drážkování stěn patří:
- Drážky nesmí zasahovat do více než 30 % tloušťky nosného panelu
- Hloubka drážky by měla být maximálně 25 mm
- Drážkování do nosných konstrukcí vyžaduje stavební povolení drážkování
- Kabely v panelovém domě musí být vedeny tak, aby nedošlo k oslabení panelu
Jak se vede elektrina v panelovém dome a jak na to navazuje drážkování stěn
Vedení elektřiny v panelovém domě úzce souvisí s technickými požadavky na drážkování. Kabely se instalují do frézovaných drážek, které musí být precizně dimenzovány tak, aby nenarušily statiku ani neohrozily dlouhodobou životnost konstrukce. Při správném dodržení pravidel drážkování panelových stěn lze minimalizovat rizika spojená s rekonstrukcí elektroinstalace v paneláku.
FAQ – Časté dotazy k drážkování stěn v panelovém domě
Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.
Otázka: Je možné drážkovat stěny v panelovém domě?
Drážkování stěn v panelovém domě je možné, pokud jsou dodržena pravidla a vyžádán souhlas SVJ nebo družstva. Zásahy do nosných konstrukcí často vyžadují stavební povolení, přičemž hloubka drážek nesmí ohrozit stabilitu panelu.
Otázka: Jak správně udělat drážky do panelu pro elektrické rozvody?
Drážky se provádějí frézováním s hloubkou 20-30 mm podle typu kabeláže. Kabely se vedou v chráničkách, které se poté zasádrují. Před frézováním je nutné přesně naplánovat vedení podle projektu elektroinstalace.
Otázka: Je potřeba stavební povolení na drážkování stěn v panelovém domě?
Ano, zásahy do nosných panelů vyžadují stavební povolení nebo ohlášení spolu se souhlasem SVJ. U nenosných příček často postačí pouze ohlášení.
Otázka: Kolik stojí drážkování stěn v panelovém bytě pro nové rozvody?
Cena frézování a instalace elektroinstalace v panelovém bytě 2kk se pohybuje kolem 15 000 až 25 000 Kč v závislosti na rozsahu prací a použitém materiálu.
Otázka: Jaké jsou pravidla pro drážkování panelových stěn při instalaci rozvodů?
Pravidla stanovují maximální hloubku drážek, povinnost použití chrániček na kabely a dodržení norem ČSN. Zásahy do nosných konstrukcí vyžadují souhlas vlastníka a stavební povolení.
Otázka: Jak je vedena elektřina v panelovém domě?
Elektroinstalace se zpravidla vede ve vertikálních a horizontálních drážkách, případně v lištách nebo SDK podhledech. Nejčastěji se používají kabely CYKY 5×6 mm² pro hlavní přívod.
Otázka: Jaké chyby se často dělají při drážkování stěn v panelovém domě?
Častou chybou je nedodržení hloubky drážek, nevyužívání chrániček pro kabely, zásahy bez souhlasu SVJ a špatné plánování, které vede k neefektivnímu vedení rozvodů.
Navod na drazkovani sten v panelovem dome pro nove elektroinstalace
Příprava začíná přesným zaměřením rozvodů, následným frézováním drážek pomocí vhodných fréz a zakončením zasádrováním. Dodržujte pravidla a konzultujte projekt s odborníkem kvůli bezpečnosti a normám.
