Správný výběr rozměrů okapu a svodů je klíčový pro efektivní odvádění dešťové vody ze střechy. Výpočet velikosti žlabu a dimenzování okapových trubek musí odpovídat ploše střechy a maximální délce okapu, aby se zabránilo přetečení nebo poškození fasády. Poradím vám, jak přesně určit rozměry žlabu i svodů tak, aby vaše střecha fungovala bezchybně.
Nejpodstatnější body
- Pro střechy do 25 m² se doporučuje žlab o průměru 80 mm a svod o průměru 60 mm.
- Optimální spád okapového žlabu je 0,5 %, tedy 0,5 cm na 1 m délky.
- Pro plochy střechy do 100 m² se často používá žlab o průměru 125-150 mm a svod 80-100 mm.
- Počet okapových svodů roste s plochou střechy: do 25 m² 1 svod, do 50 m² 2 svody, do 150 m² až 3 svody.
- Rozvinutá šířka okapového žlabu se pohybuje v rozmezí 200-333 mm podle průměru žlabu.
Jak vypočítat odvodňovanou plochu střechy pro dimenzování okapů
Jak správně vypočítat rozměry okapového žlabu a svodu podle plochy střechy
Odvodňovaná plocha střechy přímo ovlivňuje rozměry okapového systému, tedy rozměry žlabu a okapových svodů. Nejčastěji se plocha střechy počítá jako půdorysný průmět, což je horizontální plocha zastřešeného objektu bez zohlednění sklonu. Pro přesnější výpočet se používá vzorec, který započítává koeficient sklonu střechy – například u sklonu 30° se násobí půdorysná plocha koeficientem 1,1, čímž získáme skutečnou odvodňovanou plochu střešní roviny. U sedlových střech se odvodňovaná plocha často považuje za polovinu půdorysné plochy, protože voda stéká ze dvou stran.
Jak určit rozměry okapu podle střechy
- Určení půdorysné plochy – změřte délku a šířku zastřešené plochy.
- Výpočet koeficientu sklonu – zjistěte úhel střechy a použijte odpovídající koeficient (např. 1,1 pro 30°).
- Vypočtení odvodňované plochy – vynásobte půdorysnou plochu koeficientem sklonu.
- Výpočet velikosti žlabu – použijte odvodňovanou plochu k určení rozměrů žlabu podle doporučených tabulek.
- Stanovení rozměrů okapových svodů – podle odvodňované plochy zvolte průměr svodových trubek, aby odváděly maximální množství vody.
- Zohlednění maximální délky okapu – dbejte, aby délka žlabu nepřesáhla výrobní limity pro správný odtok vody.
Tip: Častou chybou je ignorování sklonu střechy, což vede k poddimenzování okapových žlabů a svodů. Pro správný odvod vody je proto nezbytné zohlednit skutečnou odvodňovanou plochu včetně koeficientu sklonu.

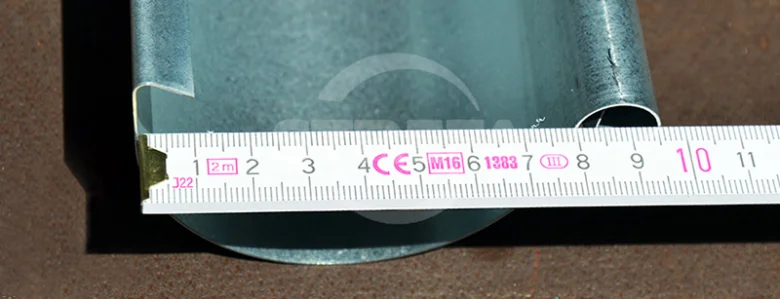

Doporučené rozměry okapových žlabů a svodů podle velikosti střechy
Pro správné dimenzování okapového systému je nezbytné zvolit rozměry žlabů a svodů podle plochy střechy. Průměr žlabu odpovídá jeho rozvinuté šířce, která určuje kapacitu odváděné vody. Stejně tak rozměry okapových svodů závisí na velikosti střechy a musí umožnit dostatečný průtok vody bez rizika přetížení.
Jak zvolit velikost okapového žlabu podle plochy střechy
Pro střechy do 25 m² je vhodný okapový žlab s průměrem 80 mm a rozvinutou šířkou 200 mm, což zajišťuje efektivní odvod dešťové vody. U větších střech do 100 m² se doporučují žlaby o průměru mezi 125 a 150 mm, jejichž rozvinutá šířka dosahuje 250 až 333 mm. Tento výpočet velikosti žlabu umožňuje přizpůsobit okapový systém aktuální ploše střechy a zabránit přetečení vody během silných dešťů.
| Plocha střechy (m²) | Průměr žlabu (mm) | Rozvinutá šířka (mm) |
|---|---|---|
| do 25 | 80 | 200 |
| 25 až 50 | 100 | 250 |
| 50 až 100 | 125-150 | 280-333 |
Jak vybrat průměr svodových trubek podle velikosti střechy
Výběr svodových trubek musí odpovídat rozměrům žlabů a ploše střechy, aby zajistil hladký odtok vody. Pro střechy do 25 m² postačuje svodová trubka o průměru 60 mm. U ploch do 100 m² jsou doporučené svody s průměrem 80 až 100 mm, které umožňují dostatečný průtok a minimalizují riziko zablokování systému. Maximální délka okapu i rozměry okapových svodů by měly být navrženy tak, aby nedocházelo k přetížení nebo zpětnému zatékání.
| Plocha střechy (m²) | Průměr svodové trubky (mm) |
|---|---|
| do 25 | 60 |
| 25 až 50 | 80 |
| 50 až 100 | 80-100 |
Počet okapových svodů a jejich rozmístění podle plochy střechy
Plocha střechy přímo ovlivňuje počet okapových svodů potřebných pro efektivní odvod dešťové vody. U menších střech do 25 m² postačuje jeden svod, který zajistí dostatečný průtok vody bez rizika přetečení. Pro střechy o rozloze do 50 m² se doporučují minimálně dva svody, aby se voda odváděla rovnoměrně a snížilo se zatížení okapových žlabů. V případě větších střech do 150 m² je vhodné instalovat tři svody a více, čímž se optimalizuje rozměr žlabu a maximalizuje kapacita odtoku.
Intenzita srážek ovlivňuje rozmístění svodů – při vyšších srážkových úhrnech je vhodné svody rovnoměrně rozmístit podél maximální délky okapu, aby se předešlo přetížení jednotlivých částí systému.
- Do 25 m²: 1 okapový svod
- Do 50 m²: 2 svody, rozmístěné na opačných stranách střechy
- Do 150 m²: 3 a více svodů, rozmístěné podle maximální délky žlabu a intenzity srážek
Tip: Při výpočtu velikosti žlabu a rozměrů okapových svodů podle střechy je nutné zohlednit i maximální délku okapu, aby byl odtok vždy plynulý a bez zbytečných přetížení.
Jak správně nastavit spád okapového žlabu pro efektivní odtok
Spád okapu je klíčovým faktorem pro správný odtok vody z okapového žlabu. Doporučená hodnota spádu činí 0,5 %, což znamená pokles 0,5 cm na každý metr délky žlabu. Tento mírný sklon zajistí, že voda bude efektivně odtékat bez zadržování, které by mohlo vést k hromadění nečistot a následnému zanášení systému. Při výpočtu rozměrů žlabu a vzdálenosti okapu od střechy je nutné brát v potaz i maximální délku okapu, protože příliš dlouhý žlab bez dostatečného spádu zhorší odtok vody.
Jak daleko má být okap od střechy a jaký má mít spád pro správný odtok
Okapový žlab by měl být umístěný tak, aby umožnil hladký svod vody bez překážek, přičemž spád 0,5 % zůstává standardem pro efektivní funkci. Nesprávná volba rozměrů okapových žlabů a svodů, případně nedostatečný spád, mohou způsobit přetečení nebo poškození fasády.
Tip: Při návrhu okapového systému vždy zkontrolujte, zda délka žlabu nepřekračuje maximální délku doporučenou výrobcem, a zajistěte spád alespoň 0,5 %, aby voda neustále proudila k okapovým svodům bez zdržování.
Materiály a délky okapových prvků a jejich vliv na výběr
Materiály okapů zásadně ovlivňují životnost, hlučnost a způsob montáže okapového systému, což je klíčové při výběru správných rozměrů okapu a trubek podle plochy střechy. Nejčastěji se používají pozinkovaný plech, měď, plastové okapy a titanzinek. Pozinkovaný plech nabízí dobrou odolnost vůči korozi, jeho prvky mají délku zpravidla 3 až 4 metry a jsou cenově dostupné. Měděné okapy v délce 2 až 3 metrů se vyznačují delší životností a estetickým vzhledem, avšak vyžadují pečlivou montáž kvůli vyšší hmotnosti. Plastové okapy s délkou 4 až 6 metrů jsou lehké a tiché, ovšem méně odolné vůči mechanickému poškození. Titanzinek kombinuje výhody odolnosti a dlouhé životnosti, délky prvků se pohybují mezi 3 a 5 metry.
Délka prvků ovlivňuje maximální délku okapu na střeše a tím i volbu rozměrů okapových žlabů a svodů. Správný výpočet velikosti žlabu musí respektovat jak materiál, tak i délku jednotlivých částí pro efektivní odvod vody.
Návod na výběr vhodných rozměrů okapu a svodových trubek
| Materiál | Délka prvků (m) | Hlučnost | Odolnost |
|---|---|---|---|
| Pozinkovaný plech | 3-4 | Střední | Vysoká |
| Měď | 2-3 | Nízká | Velmi vysoká |
| Plastové okapy | 4-6 | Nízká | Střední |
| Titanzinek | 3-5 | Střední | Velmi vysoká |
Tip: Při určování spádu a rozměrů okapu pro efektivní odvod vody je třeba zohlednit také maximální délku žlabu, aby nedocházelo k přetížení systému a možnostem spojování prvků.
Další prvky okapového systému a jejich role
Okapové háky jsou klíčové pro pevné upevnění žlabu ke střešní konstrukci, přičemž jejich maximální vzdálenost by neměla překročit 1 metr, aby se zajistila stabilita systému i při zatížení sněhem nebo deštěm. Kotlíky pak spojují jednotlivé části žlabu a zároveň zajišťují těsnost spoje, což je zásadní pro předcházení únikům vody. Rohy okapů umožňují správné vedení vody kolem koutů střechy a spojky s těsněním zajišťují, že rozměry okapových žlabů odpovídají přesné délce potřebné k pokrytí střechy bez netěsností.
Lapače listí zabraňují zanášení žlabu nečistotami, což udržuje průtok vody plynulý a snižuje riziko přelití. Zábrany přelití navíc pomáhají odvádět přebytečnou vodu mimo okap, což je důležité zejména u větších ploch střech, kde je maximální délka žlabu omezena.
- Okapové háky drží žlab pevně na místě s maximální vzdáleností 1 m
- Kotlíky spojují a těsní jednotlivé díly žlabu
- Rohy okapů usměrňují vodu v rozích střechy
- Spojky s těsněním zajišťují nepropustnost spoje
- Lapače listí ochrání žlab před zanášením a ucpáním
- Zábrany přelití chrání před přetečením vody při velkém dešti
Návod na výběr vhodných rozměrů okapu a svodových trubek
Při dimenzování je nutné zohlednit výpočet velikosti žlabu podle plochy střechy a maximální délku okapu, aby systém efektivně odváděl vodu bez přetížení. Správný výpočet rozměrů okapových žlabů a svodů výrazně ovlivňuje životnost celé konstrukce.
Dopady klimatických změn na dimenzování okapů
Zvyšující se srážkové úhrny v důsledku klimatických změn kladou nové nároky na správný výběr rozměrů okapového systému. Pro bezpečný odvod vody je nezbytné přizpůsobit rozměry žlabů, počet svodů a spád aktuálním podmínkám.
Zvýšení srážkových úhrnů v ČR
Průměrné srážkové úhrny v České republice se pohybují mezi 75-150 l/s/ha a v posledních desetiletích vykazují rostoucí trend. Klimatické změny zvyšují četnost a intenzitu extrémních dešťových událostí, což ovlivňuje potřebu dimenzovat okapové systémy s ohledem na větší množství vody.
Dopady na dimenzování okapových systémů
Vyšší intenzita deště vyžaduje zvýšení rozměrů okapových žlabů a svodů, aby voda mohla být odváděna bez rizika přetečení. Správný spád okapu zajišťuje efektivní proudění, zatímco větší počet svodů pomáhá rozložit vodní zatížení, zvláště u delších a plošších střech.
Tip: Při výpočtu velikosti žlabu a volbě rozměrů okapových svodů vždy zohledněte maximální délku okapu a využijte návod na výběr vhodných rozměrů okapu a svodových trubek podle plochy střechy, aby nedocházelo k přetížení systému.
Na co si dát pozor: častou chybou je poddimenzování rozměrů žlabu a nedostatečný počet svodů, což vede k přetečení při silných deštích. Tento problém se objevuje zejména u starších staveb bez přizpůsobení klimatickým změnám.
Pokročilé metody snižování hlučnosti okapových svodů
Pro snížení hlučnosti okapových svodů při dešti lze využít několik osvědčených metod, které výrazně zlepšují komfort kolem domu. Správná montáž okapů s ohledem na rozměry okapových žlabů a svodů podle střechy pomáhá minimalizovat hluk způsobený dopadem vody.
Použití plastových svodů
Plastové svody patří mezi nejúčinnější způsoby, jak snížit hlučnost okapů. Jsou lehčí a díky pružnosti materiálu tlumí dopad vody lépe než kovové svody. Nevýhodou je nižší životnost, která se pohybuje kolem 15-20 let, zatímco kovové svody mohou vydržet přes 30 let. Plastové svody se proto hodí pro střechy s menší až střední plochou, kde je důležitý tichý odvod vody.
Pryžové vložky a antivibrační objímky
Pryžové vložky a antivibrační objímky se instalují mezi svody a konstrukci budovy, kde tlumí vibrace vznikající při dopadu dešťových kapek. Tím efektivně snižují hlučnost okapů, aniž by ovlivnily rozměry žlabu nebo svodu. Tyto prvky se doporučují při montáži okapů zejména u větších střech, kde je větší maximální délka okapu a hrozí přenos vibrací na konstrukci.
Výhody a nevýhody:
- Plastové svody
– + výrazně nižší hlučnost
– – nižší životnost
- Pryžové vložky a antivibrační objímky
– + efektivní tlumení vibrací
– + kompatibilní s různými rozměry okapových žlabů
– – mírně vyšší pořizovací cena
Tip: Při plánování okapového systému vždy zohledněte maximální délku žlabu a rozměry okapových svodů, aby montáž okapů byla nejen funkční, ale i co nejtišší. Častou chybou je podcenění tlumení vibrací, což vede k výraznému hluku během deště.
Časté dotazy
Jaký průměr okapového žlabu je vhodný pro střechu o ploše 30 m²?
Pro střechu do 50 m² se doporučuje žlab o průměru 100 mm a svod o průměru 80 mm.
Jak vypočítat odvodňovanou plochu střechy?
Odvodňovaná plocha se počítá jako půdorysný průmět střechy nebo podle vzorce (šířka/2) × délka × koeficient sklonu, například 1,1 pro sklon 30°.
Jaký je doporučený spád okapového žlabu?
Optimální spád je 0,5 %, což znamená pokles 0,5 cm na každý metr délky žlabu.
Kolik okapových svodů potřebuji pro střechu o ploše 120 m²?
Pro střechu o ploše do 150 m² se doporučují až 3 svody pro efektivní odtok vody.
Jaké materiály okapů jsou nejběžnější a jak se liší?
Nejběžnější jsou pozinkovaný plech, měď, plast a titanzinek, liší se životností, hlučností a odolností.
Jaký vliv mají klimatické změny na dimenzování okapů?
Zvýšené srážkové úhrny vyžadují větší rozměry žlabů a svodů, více svodů a správný spád pro bezpečný odtok.
Jak snížit hlučnost okapových svodů?
Použití plastových svodů, pryžových vložek a antivibračních objímek výrazně snižuje hlučnost během deště.
Jaká je maximální délka okapových prvků?
Délky prvků se pohybují od 2 do 6 metrů v závislosti na materiálu a výrobci.
Jak daleko má být okap od střechy?
Okap by měl být umístěn tak, aby voda správně odtékala, obvykle ve vzdálenosti odpovídající typu střechy a konstrukce, s důrazem na správný spád.
Jaké další prvky patří do okapového systému?
Součástí jsou háky, kotlíky, rohy, spojky s těsněním, lapače listí a zábrany přelití, které zajišťují funkčnost a pevnost systému.
Jaký je doporučený průměr okapových svodů pro střechu o ploše 50 m²?
Pro střechu o ploše 50 m² se doporučuje průměr okapových svodů 75 mm, aby byl zajištěn dostatečný odtok vody.
Jak často je vhodné instalovat okapové svody na délku okapu 10 metrů?
Na každých 6 metrů délky okapu by měl být alespoň jeden okapový svod, tedy pro 10 metrů doporučujeme 2 svody pro efektivní odvod vody.
