Tabulka průměrů a rozměrů ocelových trubek vnější a vnitřní
Správná volba ocelových trubek závisí na přesné znalosti vnějšího průměru a tloušťky stěny trubky, které určují průtokové vlastnosti i nosnost konstrukce. Následující přehled vám pomůže rychle identifikovat potřebné rozměry podle platných norem ocelových trubek a vyhnout se záměně jmenovitých hodnot za skutečné fyzické parametry.
🔍 Nejdůležitější fakta
- Vnější průměr ocelových trubek se pohybuje od 10 mm do 630 mm, přičemž běžné velikosti jsou 25-325 mm.
- Vnitřní průměr se vypočítá jako vnější průměr minus dvojnásobek tloušťky stěny (ID = OD – 2×WT).
- Tloušťka stěny je označována pomocí Schedule (Sch.), například Sch 40 má WT 4,5 mm u trubky Φ108 mm.
- Normy jako ČSN EN 10216 a ASME B36.10M definují přesné rozměry a tolerance trubek.
- Hmotnost trubky Φ108×4,5 mm Schedule 40 je přibližně 11,5 kg/m, Schedule 80 s WT 6,02 mm váží 15,2 kg/m.

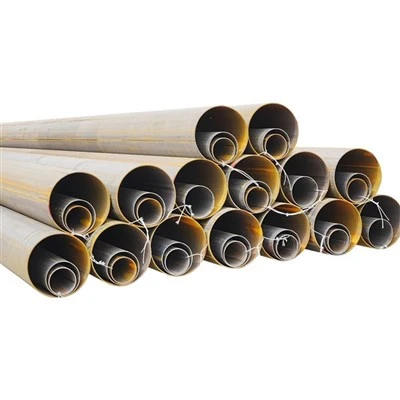

Základní rozměry ocelových trubek: vnější průměr, vnitřní průměr a tloušťka stěny
Správné určení rozměrů ocelových trubek závisí na pochopení vztahu mezi vnějším průměrem, tloušťkou stěny a vnitřním průřezem. Vnější průměr trubky zůstává u dané jmenovité světlosti (NPS) konstantní, zatímco vnitřní rozměr se mění v závislosti na tloušťce stěny, kterou definuje parametr Schedule (Sch). Mechanické vlastnosti trubky, jako je odolnost vůči tlaku, přímo závisejí na zvolené tloušťce stěny podle norem jako ASME B36.10M nebo ČSN EN 10255.
Jak se počítá vnitřní průměr ocelové trubky?
Vnitřní průměr (ID) ocelové trubky vypočítáte jako vnější průměr (OD) snížený o dvojnásobek tloušťky stěny (WT), tedy vzorcem ID = OD – 2 × WT. Tento výpočet je klíčový pro určení průtočné kapacity potrubí. Například u trubky s vnějším průměrem 108 mm a tloušťkou stěny 4,5 mm (Schedule 40) činí vnitřní průměr 99 mm. Při měření průměru trubek vždy pracujte s přesným rozměrem stěny, protože i drobná odchylka výrazně mění vnitřní objem a tlakovou odolnost.
Jaké jsou typické vnější průměry ocelových trubek?
Standardní vnější průměry ocelových trubek pokrývají široké spektrum od 10 mm až po 630 mm (0,5 až 24 palců). V praxi se pro konstrukční a instalatérské účely nejčastěji setkáte s těmito hodnotami:
- DN15 až DN50 (21,3 mm až 60,3 mm) pro běžné vodovodní a plynové instalace
- DN100 až DN150 (114 mm až 168 mm) pro středně velké průmyslové rozvody
- DN200 až DN600 (219 mm až 630 mm) pro velkoobjemové konstrukční a stavební aplikace
Jaké jsou běžné tloušťky stěn u ocelových trubek?
Tloušťka stěny (WT) přímo ovlivňuje mechanickou odolnost a tlakovou zatížitelnost podle příslušné normy ocelových trubek. Běžné hodnoty se pohybují v rozmezí 2,5 mm až 12 mm v závislosti na zvoleném Schedule (např. Sch 40 nebo Sch 80). Vyšší hodnota Schedule znamená silnější stěnu a vyšší tlakovou odolnost, například u trubky 108 mm vzroste tloušťka z 4,5 mm (Sch 40) na 6,02 mm (Sch 80), což zvyšuje hmotnost z 11,5 kg/m na 15,2 kg/m.
Odborná rada: Častá chyba spočívá v záměně jmenovité velikosti potrubí (NPS) za skutečný vnější rozměr, což vede k chybným výpočtům průtoku a nekompatibilitě spojů. Vždy ověřujte vnější průměr v tabulce rozměrů trubek, protože NPS 2 palce odpovídá vnějšímu průměru 60,3 mm, nikoliv přesně 50,8 mm.
Rozlišení: Tabulka rozměrů trubek je nezbytná pro výběr materiálu pro tlakové systémy a rozvody kapalin, kde je klíčová tloušťka stěny pro odolnost vůči tlaku. Pro lehké nábytkové konstrukce nebo dekorativní účely se naopak volí tenkostěnné profily s vysokou rozměrovou přesností, kde mechanické vlastnosti stěny nejsou primárním parametrem.
Normy a standardy pro rozměry ocelových trubek
Při určování rozměrů ocelových trubek podle normy pro vnitřní a vnější průměr vycházíme z mezinárodně uznávaných standardů. V evropském prostředí dominují normy ČSN EN 10216 pro bezešvé trubky a ČSN EN 10217 pro svařované trubky. Pro tlakové systémy se často využívá americká norma ASME B36.10M, která pokrývá bezešvé i svařované trubky do DN 300 (12,75 palce). Pro nerezové materiály je určena norma ASME B36.19M.
Orientace v technické dokumentaci vyžaduje pochopení tří základních pojmů. DN představuje jmenovitý průměr, NPS znamená nominální rozměr trubky a Schedule udává tloušťku stěny trubky. Častá chyba: zaměňování jmenovitého rozměru DN za skutečný vnější průměr trubky, který se u větších dimenzí liší. Pro přesné určení vlastností materiálu doporučuji využít podklady dostupné na portálu eagri.cz.
| Norma | Označení | Význam pojmu |
|---|---|---|
| ASME B36.10M | NPS | Nominální rozměr trubky v palcích |
| ČSN EN 10216 | DN | Jmenovitý průměr v milimetrech |
| ASME B36.19M | Schedule | Číselné vyjádření tloušťky stěny |
Odborná rada: Při výběru prvků pro konstrukce vždy ověřte shodu se zamýšleným zatížením. Tato norma se hodí pro průmyslové instalace, zatímco pro běžné zámečnické konstrukce postačují standardní konstrukční profily.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Tabulky rozměrů ocelových trubek podle DN, NPS a Schedule
Správná orientace v rozměrech vyžaduje pochopení vztahu mezi jmenovitým průměrem (DN), americkým značením (NPS) a fyzickými rozměry. Vnější průměr trubky zůstává pro dané DN konstantní, zatímco vnitřní průměr trubky se mění podle zvolené tloušťky stěny trubky. Standardní vnější průměry se pohybují od 10 mm do 630 mm, přičemž pro běžné aplikace se nejčastěji využívá rozmezí 25 až 325 mm.
Tabulka rozměrů pro DN15 až DN50
Při výběru materiálu pro konstrukce využijte následující tabulku rozměrů trubek, která shrnuje klíčové parametry dle norem ocelových trubek. Vnější průměr trubky definuje vnější rozměr, zatímco vnitřní průměr trubky získáte odečtením dvojnásobku tloušťky stěny od vnějšího rozměru.
| DN | NPS | Vnější průměr (mm) | Tloušťka stěny (mm) | Vnitřní průměr (mm) |
|---|---|---|---|---|
| DN15 | 1/2″ | 21,3 | 2,6 | 16,1 |
| DN20 | 3/4″ | 27,0 | 3,2 | 20,6 |
| DN25 | 1″ | 33,7 | 3,2 | 27,3 |
| DN50 | 2″ | 60,3 | 4,5 | 51,3 |
Tabulka rozměrů pro DN65 až DN150
Pro větší potrubní systémy se standardní průměr ocelových trubek liší v závislosti na požadovaném průtoku a tlaku. Častá chyba: záměna vnějšího průměru za vnitřní, což vede k poddimenzování průtoku nebo nesprávnému výběru armatur. Pro DN100 počítejte s vnějším průměrem 114,3 mm a tloušťkou stěny 5,5 mm, což odpovídá vnitřnímu otvoru 103,3 mm. Tyto rozměry ocelových trubek podle normy vnitřní a vnější průměr jsou zásadní pro kompatibilitu spojovacích prvků.
| DN | NPS | Vnější průměr (mm) | Tloušťka stěny (mm) | Vnitřní průměr (mm) |
|---|---|---|---|---|
| DN65 | 2 1/2″ | 76,1 | 4,8 | 66,5 |
| DN100 | 4″ | 114,3 | 5,5 | 103,3 |
| DN150 | 6″ | 168,3 | 6,5 | 155,3 |
Podrobné tabulky vnitřních průměrů a tolerance
Tolerance rozměrů je zásadní v přesnosti měření a následné montáži. Přehled průměrů ocelových trubek s vnitřním a vnějším měřením ukazuje, že u ERW trubek s vnějším průměrem do 100 mm je výrobní tolerance ±0,79 mm, nad 100 mm pak ±1,0 mm. Parametr Schedule trubky přímo určuje tloušťku stěny a ovlivňuje výsledný vnitřní prostor. Například u trubky 108 mm Schedule 40 s tloušťkou 4,5 mm získáte vnitřní průměr 99 mm, zatímco u Schedule 80 s tloušťkou 6,02 mm je vnitřní průměr pouze 95,96 mm.
Odborná rada: Rozměry se hodí pro přesné hydraulické výpočty, zatímco pro běžné zámečnické konstrukce postačí základní vnější průměry. Pokud plánujete svařování, vždy kontrolujte tloušťku stěny kvůli riziku propálení materiálu.
Na co si dát pozor: Při výpočtu hmotnosti použijte vzorec (OD – WT) × WT × 0,02466 pro uhlíkovou ocel, neboť tloušťka stěny zásadně mění celkovou hmotnost konstrukce.
Pro koho se to hodí vs pro koho NE: Tyto tabulky se hodí pro projektanty a instalatéry pracující s normovanými systémy (DN/NPS), zatímco pro kutily pracující s běžnými tenkostěnnými jekly či lešenářskými trubkami jsou tyto standardy často nadbytečné a zavádějící.
Doporučené metody měření průměrů a tloušťky stěn ocelových trubek
Pro správné určení parametrů ocelových trubek je nezbytné zvolit vhodnou metodu měření, která zohledňuje aktuální stav materiálu a požadovanou přesnost. Správné měření průměru trubek a tloušťky stěny trubky přímo ovlivňuje shodu s normami ocelových trubek a bezpečnost konstrukce.
Použití posuvného měřítka a mikrometru
Posuvné měřítko slouží k měření vnějšího průměru trubky s běžnou přesností ±0,1 mm. Pro dosažení vyšší přesnosti měření při kontrole tloušťky stěny trubky použijte mikrometr.
- Přiložení čelistí – posuvné měřítko pevně přitiskněte k vnějšímu průměru trubky v kolmém směru.
- Odečtení hodnoty – zafixujte polohu měřidla a odečtěte vnější průměr trubky na noniusu.
- Měření stěny – mikrometr nasaďte na hranu stěny trubky pro přesné určení tloušťky materiálu.
Odborná rada: Častá chyba při měření vnějšího průměru trubky spočívá v měření pod úhlem, což vede k naměření oválnosti místo skutečného průměru.
Ultrazvukové měření tloušťky stěny
Ultrazvukové měření představuje přesnou metodu pro zjištění tloušťky stěny trubky, zejména u instalací, kde není přístup k oběma stranám stěny. Tato metoda je ideální pro kontrolu opotřebení u stávajících potrubních rozvodů.
- Očištění povrchu – odstraňte z povrchu trubky veškeré nečistoty a korozi pro zajištění kontaktu sondy.
- Nanesení vazebního gelu – aplikujte kontaktní kapalinu na měřené místo pro správný přenos ultrazvukového vlnění.
- Přiložení sondy – kolmo přitlačte ultrazvukovou sondu k povrchu trubky a vyčkejte na stabilizaci hodnoty na displeji přístroje.
Tato metoda se hodí pro revize stávajících rozvodů, avšak není vhodná pro trubky s extrémně hrubým vnitřním povrchem, který rozptyluje ultrazvukový signál. Tolerance měření zde závisí na kalibraci přístroje a typu použitého materiálu.
Vliv materiálu na rozměry a vlastnosti ocelových trubek
Výběr materiálu přímo ovlivňuje mechanické vlastnosti i přesnost, se kterou je dodržován vnější průměr trubky (OD) a tloušťka stěny trubky (WT). Uhlíková ocel se běžně využívá pro konstrukční účely, kde jsou normy ocelových trubek, jako například ASME B36.10M, zaměřeny především na celkovou pevnost a tlakovou odolnost. Nerezová ocel, specifikovaná normou ASME B36.19M, vykazuje přísnější rozměrové tolerance, což je klíčové pro precizní systémy, kde záleží na přesném vnitřním průměru trubky (ID).
Materiálové složení zásadně mění chování trubky při mechanickém namáhání a vnějších vlivech:
- Uhlíková ocel poskytuje vysokou mechanickou pevnost, ale vyžaduje povrchovou úpravu proti korozi, přičemž hmotnostní výpočet (OD – WT) × WT × 0,02466 určuje její zatížení na metr délky.
- Nerezová ocel nabízí vyšší odolnost v agresivním prostředí a lepší stabilitu vnějších a vnitřních rozměrů ocelových trubek, což minimalizuje odchylky v průtokové kapacitě.
- Správné měření průměru trubek musí vždy zohlednit tepelnou roztažnost a pracovní tlak, který u Schedule 40 trubek běžně dosahuje 2,0 MPa, zatímco u Schedule 80 až 3,0 MPa.
| Parametr | Uhlíková ocel (Sch 40) | Nerezová ocel (Sch 40) |
|---|---|---|
| OD 108 mm (WT 4,5 mm) | ID 99 mm | ID 99 mm |
| Hmotnost (kg/m) | 11,5 kg | 11,5 kg |
| Tolerance OD | ±1,0 mm | ±0,79 mm |
Odborná rada: Při výběru materiálu pro konstrukce vždy ověřte, zda tabulka rozměrů trubek odpovídá požadované třídě oceli, neboť mechanické vlastnosti ovlivňují celkovou bezpečnost a životnost systému. Častá chyba spočívá v záměně konstrukčních trubek za trubky pro tlakové rozvody, které mají odlišné tolerance vnitřních průměrů a certifikaci pro vyšší tlakové limity. Toto rozlišení se hodí pro projektanty a inženýry navrhující potrubní systémy, nikoliv však pro běžné zámečnické práce, kde postačí standardní ocelové profily s běžnými tolerancemi. Pamatujte, že zatímco u běžných konstrukcí je rozhodující vnější průměr, u kapalinových rozvodů je zásadní vnitřní průměr ovlivněný tloušťkou stěny (Schedule).
Časté dotazy (FAQ) k tabulce rozměrů ocelových trubek
Otázka: Jaký je standardní vnější průměr trubky označené DN50?
DN50 má vnější průměr přibližně 60 mm a tloušťku stěny 4,5 mm podle standardu ASME B36.10M. Tento rozměr je klíčový pro vzájemnou kompatibilitu s armaturami.
Otázka: Jak vypočítám vnitřní průměr ocelové trubky?
Vnitřní průměr se vypočítá jako vnější průměr minus dvojnásobek tloušťky stěny trubky. Vzorec je ID = OD – 2×WT, kde ID značí vnitřní a OD vnější rozměr.
Otázka: Co znamená označení Schedule u ocelových trubek?
Schedule označuje tloušťku stěny trubky, například Sch 40 odpovídá tloušťce 4,5 mm u trubky Φ108 mm. Vyšší hodnota Schedule vždy znamená vyšší tloušťku stěny trubky.
Otázka: Jaké normy upravují rozměry ocelových trubek?
Rozměry upravují normy ČSN EN 10216, ASME B36.10M pro uhlíkové oceli a ASME B36.19M pro nerezové oceli. Dodržování norem je zásadní pro bezpečnost a konstrukční integritu.
Otázka: Jaká je tolerance rozměrů u trubek o průměru 108 mm?
Tolerance vnějšího průměru u trubek Φ108 mm je ±0,1 mm, což zajišťuje kompatibilitu s armaturami. Přesnost měření průměru trubek ovlivňuje výsledné těsnicí vlastnosti spojů.
Otázka: Jaký je vnitřní průměr lešenářské ocelové trubky?
Lešenářské trubky mají obvykle vnější průměr 48,3 mm a tloušťku stěny cca 3,2 mm. Vnitřní průměr je tedy přibližně 41,9 mm.
Otázka: Jaké přístroje se používají k měření tloušťky stěny trubek?
Používají se mikrometry a ultrazvukové přístroje s přesností měření kolem ±0,1 mm. Ultrazvuková metoda je vhodná pro nedestruktivní kontrolu v terénu.
Otázka: Jaký je rozdíl mezi DN a NPS u ocelových trubek?
DN je jmenovitý průměr v milimetrech, zatímco NPS je nominální velikost v palcích. Skutečný vnější průměr trubky se může od těchto jmenovitých hodnot lišit.
Otázka: Jaké jsou běžné délky ocelových trubek?
Standardní délky jsou 6 m a 12 m. Často se setkáte také s označením SRL (5,5 až 7,5 m) a DRL (11,5 až 12 m).
Otázka: Jak ovlivňuje materiál trubky její rozměrové tolerance?
Nerezová ocel má často přísnější tolerance než uhlíková ocel. To přímo ovlivňuje přesnost pasování trubek při složitějších instalacích.
Otázka: Jaká je hmotnost trubky Φ108×4,5 mm Schedule 40?
Hmotnost dosahuje přibližně 11,5 kg/m. Hodnota odpovídá standardu ASTM A53 pro svařované trubky používané v průmyslu.
Otázka: Jak se označuje tloušťka stěny u trubek podle ASME?
Tloušťka se označuje jako Schedule (například Sch 5, 10, 40, 80). Zvolené číslo přímo určuje tlakovou odolnost potrubního systému.
Otázka: Jaký je význam vnějšího průměru u ocelových trubek?
Vnější průměr je pevný rozměr důležitý pro kompatibilitu s armaturami a spojovacími komponenty. Tabulka rozměrů trubek je proto výchozím dokumentem pro každého projektanta.
Otázka: Jaké jsou běžné průměry ocelových trubek pro vodovodní instalace?
Typické průměry se pohybují od DN15 do DN100. Například DN50 má vnější průměr 60 mm a tloušťku stěny 4,5 mm.
Otázka: Jak se měří vnitřní průměr trubky v praxi?
Vnitřní průměr se vypočítává z měřeného OD a WT nebo měří vnitřními měřidly. Častá chyba: měření vnitřního průměru pouze od oka vede k chybám v průtokových výpočtech.
Odborná rada: Při výběru trubek vždy ověřte shodu s příslušnou normou pro daný účel použití. Pro konstrukční účely se hodí trubky s vyšší stěnou, zatímco pro běžné rozvody postačí standardní Schedule.
