Instalace střešní vpusti a odvodňovací systém pro měkké a
Správná instalace střešních vpustí DN 100 a odvodňovacího systému je klíčová pro efektivní odvodnění ploché střechy a zajištění její dlouhodobé funkčnosti. Pevné napojení na hydroizolaci ploché střechy zabraňuje zatékání a poškození konstrukce. Dodržení přesných montážních postupů minimalizuje riziko poruch a prodlužuje životnost střechy.
Hlavní poznatky
- Minimální doporučený průměr střešní vpusti je DN 70, optimálně DN 100 kvůli prevenci ucpávání.
- Výpočet odtoku se řídí vzorcem Q = r × A × C, kde r = 0,03 l/s.m² pro ploché střechy.
- Vpusti se umisťují minimálně 500 mm od atik a prostupů v nejnižších místech střechy.
- Doporučuje se instalovat minimálně dva samostatné dešťové odpady pro vnitřní odvodnění.
- Údržba systému by měla probíhat minimálně 2× ročně, včetně čištění lapačů listí a ochranných košů.
Základní parametry a výběr střešních vpustí pro měkké a ploché střechy
Pro měkké a ploché střechy se doporučují střešní vpusti s průměrem DN 70 nebo DN 100, přičemž vpust DN 100 výrazně snižuje riziko ucpávání a zajišťuje vyšší kapacitu odtoku srážkové vody. Rozměry a konstrukci vpustí definuje Essergully® systém, který zohledňuje požadavky na integraci s hydroizolací ploché střechy a umožňuje efektivní montáž střešní vpusti v souladu s normami. Výpočet kapacity vpustí musí odpovídat velikosti odvodňované plochy a předpokládaným srážkám, aby odvodnění ploché střechy fungovalo bez problémů.
Správné dimenzování střešní vpusti a použití vhodných materiálů (například odolných plastů nebo nerezové oceli) je klíčové pro dlouhodobou funkčnost systému. Významnou součástí je také lapač listí vpusti, který zabraňuje zanášení potrubí. Při instalaci je nutné zajistit správný spád střechy směrem k vpusti, což výrazně ovlivňuje efektivní odtok vody.
| Průměr vpusti | Jmenovité rozměry (mm) | Kapacita odtoku (l/s) |
|---|---|---|
| DN 70 | 70 | 1,5 |
| DN 100 | 100 | 3,0 |
| DN 100 Essergully® | dle normy | 3,5 |
Kdy a jak instalovat střešní vpusti na ploché měkké střechy
Instalace střešní vpusti by měla probíhat po dokončení hydroizolace ploché střechy a před finální vrstvou krytiny. Při montáži je zásadní správné utěsnění a napojení vpusti na hydroizolaci, aby nedocházelo k prosakování vody. Chyby při instalaci, jako je nesprávný spád nebo nedostatečné utěsnění, vedou často k zatékání a poškození střechy.
Výpočet kapacity a počet potřebných vpustí pro efektivní odvodnění
Pro správné navržení odvodňovacího systému je klíčové přesně vypočítat kapacitu odtoku vody a podle toho určit počet potřebných střešních vpustí. Tento výpočet zajistí efektivní odvodnění ploché střechy a minimalizuje riziko zatékání či poškození hydroizolace.
Jak vypočítat kapacitu odtoku střešních vpustí
Výpočet kapacity odtoku Q se provádí podle vzorce Q = r × A × C, kde r představuje intenzitu deště (0,03 l/s.m²), A je účinná plocha střechy v m² a C součinitel odtoku, který zohledňuje vlastnosti povrchu. Intenzita srážek r přímo ovlivňuje množství odtékající vody, zatímco plocha střechy A určuje celkový objem srážek. Koeficient C reflektuje míru odtoku vody bez vsakování. Tento vzorec umožňuje přesné stanovení kapacity odvodňovacího systému, což je základ pro správný výpočet střešní vpusti a optimální montáž střešní vpusti na měkkou plochou střechu.
Praktické dimenzování počtu střešních vpustí
Pro střechu o ploše 1200 m² s intenzitou srážek 0,03 l/s.m² a koeficientem odtoku 1,0 vychází odtok Q na 36 l/s. Vpusti s průměrem DN 100 mají obvykle kapacitu kolem 15 l/s, takže pro efektivní odvodnění doporučuji instalovat minimálně 3 vpusti DN 100. Alternativně lze použít vpusti DN 125, které pokryjí větší průtok a sníží počet potřebných vpustí. Počet vpustí musí zohlednit i bezpečnostní přepad střechy a přítomnost lapačů listí vpusti, které zabraňují ucpávání odvodňovacího systému.
- Stanovte intenzitu deště r – typicky 0,03 l/s.m² pro ČR
- Změřte účinnou plochu střechy A v m²
- Určete koeficient odtoku C podle povrchu střechy
- Vypočítejte odtok Q = r × A × C
- Rozdělte celkový odtok mezi vpusti podle jejich kapacity
Doporučené materiály a normy pro dimenzování vpustí
Při montáži střešní vpusti je vhodné používat materiály jako essergully®, které splňují české normy pro odvodnění měkkých a plochých střech. Tyto vpusti mají přesně definované rozměry a těsnění vhodné pro spolehlivou hydroizolaci ploché střechy. Správný výběr materiálu zaručuje dlouhodobou funkčnost odvodňovacího systému a minimalizuje riziko chybných instalací, které vedou k únikům či ucpání. Doporučuje se také pravidelná údržba včetně čištění lapačů listí vpusti, aby se zachovala optimální kapacita odvodnění.

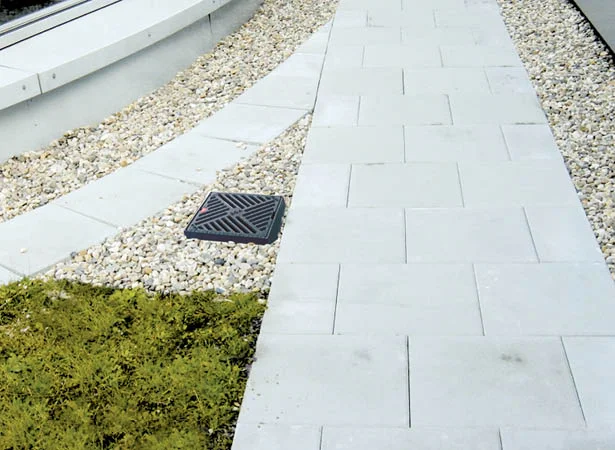

Umístění a správný návrh instalace střešních vpustí

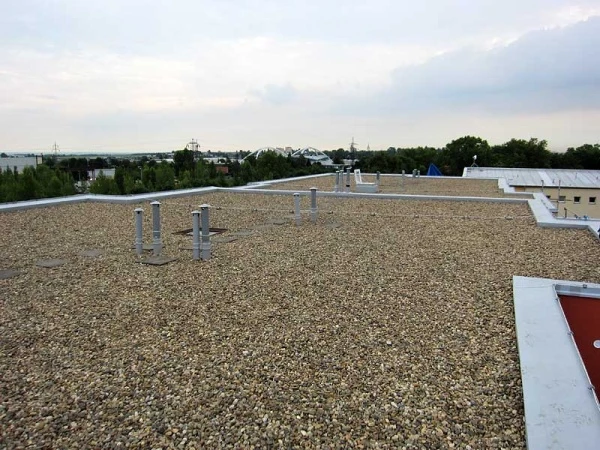

Umístění střešních vpustí na ploché měkké střeše vyžaduje přesné dodržení pravidel pro spolehlivé odvodnění ploché střechy. Střešní vpust musí být instalována minimálně 500 mm od atik a ostatních prostupů, aby nedocházelo k narušení hydroizolace ploché střechy a zabránilo se hromadění vody. Vpusti se umisťují do nejnižších bodů střechy, což zajišťuje optimální odtok dešťové vody. Pro vnitřní odvodnění je nutné použít minimálně dva samostatné dešťové odpady, které zvýší bezpečnostní prvky a přepadové funkce na ploché střechy.
Jak zajistit správný spád a odtok vody do střešní vpusti na ploché střeše
Správný spád střechy směrem ke vpustím je klíčový pro efektivní odvodnění. Doporučuje se minimální sklon 1,5 % směrem k vpustím, čímž voda neproudí k atikám, ale přímo do odvodňovacího systému. Montáž střešní vpusti zahrnuje také integraci lapače listí vpusti, který zabraňuje zanášení a ucpávání.
—
Otázka: Jaký je minimální doporučený průměr střešní vpusti pro měkké ploché střechy?
Minimální doporučený průměr je DN 70, optimálně DN 100 pro snížení rizika ucpávání.
Otázka: Jak vypočítat potřebný počet střešních vpustí pro střechu o ploše 1200 m²?
Použijte vzorec Q = r × A × C, kde r = 0,03 l/s.m², pro 1200 m² je potřeba 5 vpustí DN 100 nebo 4 vpustí DN 125.
Otázka: Kde by měly být umístěny střešní vpusti na ploché střeše?
Vpusti umístěte minimálně 500 mm od atik a prostupů, v nejnižších místech střechy.
Otázka: Jak často je potřeba provádět údržbu střešních vpustí a odvodňovacího systému?
Údržbu provádějte minimálně 2× ročně, včetně čištění lapačů listí a kontroly vyhřívání.
Otázka: Jaké materiály se používají pro těsnění střešních vpustí?
Používají se těsnící pásky, kroužky a materiály kompatibilní s hydroizolací jako TPE a PVC.
Otázka: Jak zabránit ucpávání střešních vpustí?
Používejte ochranné koše a lapače listí, které zachytí nečistoty před vstupem do vpusti.
Otázka: Jak probíhá montáž střešní vpusti krok za krokem?
Příprava nářadí, upevnění vpusti, aplikace těsnění, integrace s hydroizolací a kontrola těsnosti.
Otázka: Je nutné mít více než jednu vpust pro vnitřní odvodnění?
Ano, norma doporučuje minimálně dva samostatné dešťové odpady pro spolehlivost.
Otázka: Jaké jsou specifika instalace vpustí na zelených střechách?
Substrát zadržuje až 70 % srážek, ale pro výpočty se používá součinitel odtoku C = 1,0.
Otázka: Jak funguje vyhřívání střešních vpustí?
Vyhřívání je realizováno samoregulačními systémy na 230 V nebo nízkonapěťovými variantami s termoregulací.
Otázka: Jak správně integrovat střešní vpust s hydroizolací?
Vpust musí být pevně spojena s hydroizolační fólií pomocí těsnění a upevnění, aby se zabránilo úniku vody.
Otázka: Jaké chyby se často dělají při instalaci střešních vpustí?
Časté chyby jsou nesprávné umístění vpustí, nedostatečné těsnění a zanedbání údržby.
Otázka: Jaký je doporučený počet vpustí pro střechu o ploše 1000 m²?
Pro gravitační odvodnění je doporučeno přibližně 4-5 vpustí DN 100 podle intenzity srážek.
Otázka: Jaký je rozdíl mezi gravitačním a podtlakovým odvodněním?
Gravitační je pro střechy do 1000 m², podtlakové pro větší objekty nad 1500 m² s menšími dimenzemi potrubí.
Otázka: Jak zajistit ochranu vpustí proti zamrznutí?
Použijte vyhřívací systémy s termostatem, které zabraňují zamrznutí během zimy.
Jak na montáž střešní vpusti a odvodňovacího systému krok za krokem
Montáž střešní vpusti a odvodňovacího systému pro měkké a ploché střechy vyžaduje přesný postup zahrnující přípravu, správné upevnění, těsnění a integraci s hydroizolací. Následující návod krok za krokem pomůže zajistit funkční a dlouhodobě spolehlivé odvodnění ploché střechy.
Příprava a nářadí pro instalaci
Pro montáž střešní vpusti DN 100 je nezbytné připravit vhodné nářadí, jako jsou šroubovák, klíče a nůž na hydroizolaci. Dále je potřeba těsnění a spojovací materiály, které zajistí pevnost a vodotěsnost spoje. Nezapomeňte také na lapač listí vpusti, který zamezí zanášení odvodňovacího systému.
Upevnění a těsnění vpusti
Upevnění vpusti ke konstrukci musí být pevné a přesné. Montáž střešní vpusti vyžaduje přitom použití kvalitního těsnění, které zabraňuje průsaku vody. Těsnění umístěte mezi vpust a hydroizolační vrstvu tak, aby spoj byl dokonale vodotěsný a odolný vůči povětrnostním vlivům.
Integrace s hydroizolací a kontrola těsnosti
Hydroizolace ploché střechy musí být pevně spojena se střešní vpustí, aby se zabránilo průsakům. Po montáži vpusti proveďte kontrolu těsnosti, například vodním testem. Dobře provedená integrace hydroizolace a těsnění zajistí dlouhodobou ochranu proti vlhkosti.
- Příprava materiálů – shromážděte nářadí, těsnění a spojovací prvky
- Umístění vpusti – zvolte místo s odpovídajícím spádem pro správný odtok vody
- Upevnění vpusti – připevněte k nosné konstrukci pomocí šroubů a spojovacího materiálu
- Aplikace těsnění – vložte a utěsněte okolí vpusti
- Integrace hydroizolace – spojte hydroizolační fólii s vpustí podle návodu výrobce
- Kontrola těsnosti – proveďte zkoušku vodou, sledujte možné netěsnosti
Tip: Na co si dát pozor – častou chybou je nedostatečné utěsnění spoje vpusti s hydroizolací, které může vést k průsakům a poškození střechy. Správná montáž střešní vpusti se hodí spíše pro střešní konstrukce s jasně definovaným spádem a dostatečnou únosností, nevhodná je pro střechy s nepravidelným sklonem bez možnosti správného odtoku.
Ochrana a údržba střešních vpustí a odvodňovacího systému
Pravidelná údržba odvodňovacího systému výrazně prodlužuje životnost vpustí a zajišťuje spolehlivé odvodnění ploché střechy. K nejdůležitějším úkonům patří čištění lapačů listí a ochranných košů, které zabraňují zanášení střešní vpusti DN 100 nečistotami. Nedostatečná údržba často vede k ucpání vpusti a následnému zatékání do hydroizolace ploché střechy.
V zimních měsících je nezbytné kontrolovat funkčnost vyhřívání vpustí, které zabraňuje zamrznutí odtokových cest a tím i poškození odvodňovacího systému. Vyhřívání vpustí je efektivním opatřením, zejména u měkkých střech s pomalejším odtokem.
Pro správnou údržbu doporučuji provádět tyto kroky minimálně 2× ročně:
- Čištění lapače listí vpusti od větví, listí a dalších nečistot
- Kontrola a případná výměna ochranného koše proti zanášení
- Testování vyhřívání vpustí před zimním obdobím
- Kontrola montáže střešní vpusti a těsnění kolem ní
Tip: Chyby při instalaci střešních vpustí na měkké střechy, jako je špatné utěsnění nebo nevhodný výpočet kapacity vpustí, se při údržbě často projeví zvýšeným rizikem zatékání a poruchami odvodnění.
Integrace střešních vpustí s hydroizolací a různými typy krytin
Integrace střešních vpustí s hydroizolací a různými typy krytin vyžaduje přesné propojení materiálů a pečlivé těsnění. U asfaltových pásů je vpust pevně mechanicky upevněna a spojena s hydroizolací pomocí speciálních těsnících pásků kompatibilních s asfaltem. Hydroizolace PVC a TPO/FPO fólie vyžadují svaření nebo lepení těsnících manžet přímo na vpust, čímž vzniká vodotěsný spoj. Správné těsnění vpusti zajišťuje dlouhodobou odolnost proti průsaku vody a zabraňuje poškození konstrukce střechy.
Pro montáž střešní vpusti na měkké ploché střechy platí pravidlo pevného upevnění vpusti před aplikací hydroizolace a zajištění dostatečného spádu k odvodnění ploché střechy. Častou chybou je nedostatečné těsnění nebo nesprávné umístění vpusti, což vede k zatékání a poruše funkce. Doporučené materiály pro střešní vpusty zahrnují korozivzdornou ocel v kombinaci s těsnicími prvky z TPE nebo PVC. Lapač listí vpusti je nezbytný pro údržbu a prevenci ucpání odvodňovacího systému.
Jak zajistit správný spád a odtok vody do střešní vpusti na ploché střeše
Spád střechy by měl být min. 1,5 % směrem k vpustím, aby voda bez zdržení odtékala. U měkkých střech je klíčové vyrovnání podkladní vrstvy a přesná montáž vpusti s těsněním.
—
FAQ
Otázka: Jaký je minimální doporučený průměr střešní vpusti pro měkké ploché střechy?
Minimální doporučený průměr je DN 70, optimálně DN 100 pro snížení rizika ucpávání.
Otázka: Jak vypočítat potřebný počet střešních vpustí pro střechu o ploše 1200 m²?
Použijte vzorec Q = r × A × C, kde r = 0,03 l/s.m², pro 1200 m² je potřeba 5 vpustí DN 100 nebo 4 vpustí DN 125.
Otázka: Kde by měly být umístěny střešní vpusti na ploché střeše?
Vpusti umístěte minimálně 500 mm od atik a prostupů, v nejnižších místech střechy.
Otázka: Jak často je potřeba provádět údržbu střešních vpustí a odvodňovacího systému?
Údržbu provádějte minimálně 2× ročně, včetně čištění lapačů listí a kontroly vyhřívání.
Otázka: Jaké materiály se používají pro těsnění střešních vpustí?
Používají se těsnící pásky, kroužky a materiály kompatibilní s hydroizolací jako TPE a PVC.
Otázka: Jak zabránit ucpávání střešních vpustí?
Používejte ochranné koše a lapače listí, které zachytí nečistoty před vstupem do vpusti.
Otázka: Jak probíhá montáž střešní vpusti krok za krokem?
Příprava nářadí, upevnění vpusti, aplikace těsnění, integrace s hydroizolací a kontrola těsnosti.
Otázka: Je nutné mít více než jednu vpust pro vnitřní odvodnění?
Ano, norma doporučuje minimálně dva samostatné dešťové odpady pro spolehlivost.
Otázka: Jaké jsou specifika instalace vpustí na zelených střechách?
Substrát zadržuje až 70 % srážek, ale pro výpočty se používá součinitel odtoku C = 1,0.
Otázka: Jak funguje vyhřívání střešních vpustí?
Vyhřívání je realizováno samoregulačními systémy na 230 V nebo nízkonapěťovými variantami s termoregulací.
Otázka: Jak správně integrovat střešní vpust s hydroizolací?
Vpust musí být pevně spojena s hydroizolační fólií pomocí těsnění a upevnění, aby se zabránilo úniku vody.
Otázka: Jaké chyby se často dělají při instalaci střešních vpustí?
Časté chyby jsou nesprávné umístění vpustí, nedostatečné těsnění a zanedbání údržby.
Otázka: Jaký je doporučený počet vpustí pro střechu o ploše 1000 m²?
Pro gravitační odvodnění je doporučeno přibližně 4-5 vpustí DN 100 podle intenzity srážek.
Otázka: Jaký je rozdíl mezi gravitačním a podtlakovým odvodněním?
Gravitační je pro střechy do 1000 m², podtlakové pro větší objekty nad 1500 m² s menšími dimenzemi potrubí.
Otázka: Jak zajistit ochranu vpustí proti zamrznutí?
Použijte vyhřívací systémy s termostatem, které zabraňují zamrznutí během zimy.
Časté dotazy k instalaci střešních vpustí a odvodňovacím systémům
Otázka: Jaký je minimální doporučený průměr střešní vpusti pro měkké ploché střechy?
Minimální doporučený průměr střešní vpusti je DN 70, optimálně DN 100 pro zajištění dostatečného odtoku a snížení rizika ucpávání.
Otázka: Jak vypočítat potřebný počet střešních vpustí pro střechu o ploše 1200 m²?
Výpočet kapacity vpustí se provádí podle vzorce Q = r × A × C, kde r je intenzita srážek (např. 0,03 l/s.m²), A plocha střechy a C součinitel odtoku. Pro 1200 m² je potřeba 5 vpustí DN 100 nebo 4 vpustí DN 125.
Otázka: Kde by měly být umístěny střešní vpusti na ploché střeše?
Montáž střešní vpusti se provádí v nejnižších místech střechy, minimálně 500 mm od atik a prostupů, aby byla zajištěna správná funkce odvodnění ploché střechy.
Otázka: Jak často je potřeba provádět údržbu střešních vpustí a odvodňovacího systému?
Údržba odvodňovacího systému by měla probíhat minimálně dvakrát ročně, zahrnuje čištění lapačů listí vpusti a kontrolu těsnění.
Otázka: Jaké materiály se používají pro těsnění střešních vpustí?
Pro těsnění se používají materiály kompatibilní s hydroizolací ploché střechy, jako jsou těsnící pásky a kroužky z TPE nebo PVC.
Otázka: Jak zabránit ucpávání střešních vpustí?
Použití lapačů listí a ochranných košů před vpustí efektivně zabraňuje vniknutí nečistot do odvodňovacího systému.
Otázka: Jak probíhá montáž střešní vpusti krok za krokem?
Provádí se příprava nářadí, upevnění vpusti, aplikace těsnění, integrace s hydroizolací ploché střechy a následná kontrola těsnosti.
Otázka: Je nutné mít více než jednu vpust pro vnitřní odvodnění?
Ano, norma doporučuje minimálně dvě samostatné střešní vpusti pro zajištění spolehlivosti odvodnění.
Otázka: Jaké jsou specifika instalace vpustí na zelených střechách?
Substrát zelených střech zadržuje až 70 % srážek, proto se pro výpočty používá součinitel odtoku C = 1,0, aby byl systém dimenzován správně.
Otázka: Jak funguje vyhřívání střešních vpustí?
Vyhřívání střešních vpustí se realizuje samoregulačními systémy na 230 V nebo nízkonapěťovými variantami s termoregulací, zabraňujícími zamrznutí.
Otázka: Jak správně integrovat střešní vpust s hydroizolací?
Střešní vpust musí být pevně spojena s hydroizolační fólií pomocí těsnění a mechanického upevnění, aby nedocházelo k prosakování vody.
Otázka: Jaké chyby se často dělají při instalaci střešních vpustí?
Časté chyby při instalaci střešních vpustí na měkké střechy jsou nesprávné umístění, nedostatečné těsnění a zanedbání pravidelné údržby.
Otázka: Jaký je doporučený počet vpustí pro střechu o ploše 1000 m²?
Pro gravitační odvodnění je doporučeno 4 až 5 střešních vpustí DN 100 v závislosti na intenzitě srážek v dané lokalitě.
Otázka: Jaký je rozdíl mezi gravitačním a podtlakovým odvodněním?
Gravitační odvodnění se používá pro ploché střechy do 1000 m², zatímco podtlakové systémy jsou vhodné pro větší střechy nad 1500 m² a umožňují menší dimenze potrubí.
Otázka: Jak zajistit ochranu vpustí proti zamrznutí?
Proti zamrznutí se používají vyhřívací systémy s termostatem, které aktivují vyhřívání pouze při nízkých teplotách, čímž chrání vpusti v zimě.
