Typy krokví a jejich využití v konstrukci krokvového systému
Krokvový systém představuje základní nosnou konstrukci střechy, kde typy krokví určují její stabilitu a tvar. Různé druhy krokví, jako jsou vaznicové či hambálkové, mají specifické rozměry a využití, které ovlivňují celkovou pevnost konstrukce a možnosti zastřešení. Správný výběr a kombinace krokví spolu s prvky jako pozendice jsou klíčové pro dlouhodobou funkčnost střechy.
📊 Klíčová fakta
- Krokve se obvykle osazují v rozestupech 80 až 100 cm s průřezy 80×160 mm nebo 100×180 mm.
- Vaznicový krov je vhodný pro rozpětí 8 až 14 m a je nejčastější u rodinných domů.
- Hambálkový krov slouží pro menší rozpětí do cca 8 m a umožňuje volný půdní prostor bez podpěr.
- Krokvový krov je vhodný pro malé stavby s rozpětím do 7 m a krokve se rozestavují ve vzdálenosti 0,75-1 m.
- Statický výpočet nosnosti krovu je nezbytný kvůli zatížením až 100 kg/m² sněhu, větru a vlastní tíhy konstrukce.
Co je krokvový systém a jak funguje?
Krokvový systém je základní nosnou konstrukcí střechy, tvořenou především krokvemi, které přenášejí zatížení od střešní krytiny, sněhu a větru na podpůrné prvky. Tyto krokve se osazují obvykle v rozestupech 80 až 100 cm a mají průřezy nejčastěji 80×160 mm nebo 100×180 mm, což zajišťuje dostatečnou statiku krovu. Krokve jsou podepřeny vaznicemi, které přenášejí zatížení dále na pozednice a následně na nosné stěny domu.
Krokvový systém a jeho zařízení zahrnuje různé typy krokví – například vaznicový krov, kde vaznice nesou krokve, nebo hambálkový krov, který má složitější konstrukci s dalšími výztuhami. Správný výběr rozměrů krokví a jejich osazení je klíčové pro stabilitu celé konstrukce střechy a její dlouhodobou životnost. Statika krovu závisí na souhře všech těchto prvků, proto je nutné přesně dodržovat technické parametry krokví a jejich montáž.
Krokvový systém co to je a různé druhy krokví v konstrukci střechy
Krokvový systém definuje celkovou kostru střechy, přičemž jednotlivé druhy krokví mají specifické funkce podle typu krovu a zatížení, které musí snášet.
Hlavní typy krokví a jejich funkce v konstrukci střechy
Krokvový systém tvoří několik typů krokví, které společně zajišťují pevnost a stabilitu střechy. Pro správné pochopení statiky je nezbytné znát jejich konkrétní funkce a umístění v konstrukci.
Jaké jsou hlavní typy krokví a jejich specifické funkce?
Mezi základní typy krokví patří vazné, nárožní a střední krokve, z nichž každá plní přesně definovanou roli. Vazné krokve přenášejí hlavní zatížení střechy, tedy váhu střešní krytiny, sněhu a větru, přímo na pozednice nebo nosné stěny. Tyto krokve mají obvykle průřez 80 × 160 mm až 100 × 180 mm a rozestupy mezi nimi bývají 75 až 100 cm, což zajišťuje dostatečnou nosnost pro běžné rodinné domy s rozpětím do 14 m. Nárožní krokve tvoří pevné rohy střechy a umožňují tvarování složitějších konstrukcí, například u hambálkových nebo vaznicových krovů. Střední krokve vyplňují prostor mezi vaznými a nárožními krokvemi, čímž rovnoměrně rozkládají zatížení a zvyšují stabilitu celé konstrukce. Správné dimenzování a přesné umístění těchto krokví jsou klíčové pro statickou pevnost a dlouhou životnost střechy. Podrobné technické normy a doporučení jsou dostupné například na portálu Ministerstva zemědělství ČR.
Jak vybrat správný typ krokví podle typu střechy?
Volba krokví se řídí typem střechy, jejím rozpětím a požadavky na využití podkroví. U vaznicového krovu jsou hlavními nosnými prvky vazné krokve, které přenášejí zatížení na pozednice a umožňují rozpětí až do 14 m. Tento systém je vhodný pro střechy se sklonem 25-45°, ale omezuje volný prostor podkroví kvůli podpěrám. Pro střechy s komplikovanými tvary, jako jsou hambálkové nebo polovalbové, jsou nezbytné nárožní krokve, které vytvářejí pevné rohy a zajišťují konstrukční stabilitu. Střední krokve se používají k vyplnění prostoru mezi hlavními krokvemi, čímž zajišťují rovnoměrné rozložení zatížení a omezují průhyby. Nesprávný výběr rozměrů či typu krokví může vést k deformacím střechy, snížení její nosnosti a zkrácení životnosti konstrukce. Proto je vhodné konzultovat návrh krokví s projektantem nebo statikem, který zohlední sněhové zatížení (například v Brně až 100 kg/m²), vítr a další faktory.
Častá chyba: použití příliš tenkých krokví (méně než 80 × 160 mm) nebo příliš velkých rozestupů (nad 1 m) bez statického výpočtu vede k nadměrnému průhybu a riziku poškození střechy.
Pro koho se to hodí: Vazné a nárožní krokve jsou ideální pro rodinné domy s klasickými sedlovými nebo hambálkovými střechami, kde je potřeba pevná a nosná konstrukce. Pro koho NE: Pro malé přístřešky nebo garáže s rozpětím do 7 m je vhodnější prostý krokvový systém s jednoduššími krokvemi a menšími průřezy.
Více informací a technické podklady naleznete na stránkách Ministerstva zemědělství ČR.
Rozměry a materiály krokví používané v krovu
Rozměry a materiály krokví patří k základním parametrům, které ovlivňují statiku krovu a jeho dlouhodobou životnost. Správná volba průřezu a druhu dřeva je nezbytná pro bezpečnou konstrukci střechy, ať už jde o vaznicový krov, hambálkový krov nebo jiné typy konstrukcí.
Třídy kvality a vlhkost dřeva
Krokve se vyrábějí z dřeva, které splňuje příslušné třídy kvality, například C24 nebo C30 podle evropských norem. Vyšší třída zaručuje lepší mechanické vlastnosti a nosnost krokví. Vlhkost dřeva by měla být ideálně mezi 12 až 18 %, protože vyšší vlhkost snižuje pevnost a zvyšuje riziko deformací. Při vyšších hodnotách vlhkosti může dojít ke vzniku plísní a hniloby, což ohrožuje stabilitu konstrukce střechy.
Ošetření a impregnace krokví
Impregnace dřeva představuje klíčovou ochranu proti dřevokaznému hmyzu a houbám jako je dřevomorka. Používají se speciální chemické prostředky, které pronikají do struktury dřeva a prodlužují jeho životnost až na několik desetiletí. Ošetření krokví je nutné nejen při výstavbě nového krovu, ale i při rekonstrukcích starších střech, kde může být dřevo již napadené škůdci. Správná impregnace zajišťuje dlouhodobou statiku krovu a minimalizuje riziko nutnosti nákladných oprav.
| Průřez krokví (mm) | Typ dřeva | Doporučený rozestup (cm) |
|---|---|---|
| 80 × 160 | Smrkové | 80-100 |
| 100 × 180 | Borovicové | 80-100 |
| 100 × 180 | Modřínové | 80-100 |
Tip: Při návrhu krokvového systému zvažte nejen rozměry krokví, ale i kvalitu a správnou impregnaci dřeva, aby konstrukce odolala vlivům počasí i škůdcům po dlouhou dobu.
Typy krokvových systémů a jejich využití podle typu střechy
V konstrukci střechy se setkáte s několika druhy krokvových systémů, které se liší svou statikou, rozměry krokví a vhodností pro různé typy staveb. Správná volba krokvového systému zásadně ovlivní pevnost a trvanlivost celé konstrukce.
Jaké jsou hlavní typy krokvových systémů a jejich charakteristiky?
Existují čtyři základní typy krokvových systémů: vaznicový, hambálkový, vazníkový a prostý krokvový krov. Vaznicový krov se používá pro střechy s rozpětím 8 až 14 metrů a jeho konstrukce využívá pozendice a vaznice k rozložení zatížení. Hambálkový krov je vhodný pro rozpětí do cca 8 metrů a nabízí úsporu materiálu díky spojení krokví a vzpěr. Vazníkový krov využívá prefabrikované vazníky, což urychluje montáž a vhodně se hodí pro střechy s většími rozpětími, kde by klasické krokve byly nepraktické. Prostý krokvový krov je určen pro malé stavby do 7 metrů rozpětí a jde o nejjednodušší konstrukci.
Jak vybrat krokvový systém podle typu stavby a rozměrů střechy?
Výběr krokvového systému závisí především na rozpětí střechy a požadavcích stavby. 1. Posouzení rozpětí – vaznicový krov zvolte pro střechy s rozpětím 8-14 metrů, kde je potřeba pevná a stabilní konstrukce. 2. Úvaha o velikosti stavby – hambálkový krov je ideální pro menší domy s rozpětím do 8 metrů, kde šetří materiál a snižuje hmotnost krovu. 3. Výběr prefabrikace – vazníkový krov využívá prefabrikované vazníky, což významně zrychluje montáž u větších objektů. 4. Volba jednoduchosti – prostý krokvový krov se hodí pro malé stavby do 7 metrů, například garáže nebo zahradní domky.
Tip: Častou chybou je volba nevhodného typu krovu pro rozpětí střechy, což může vést ke statickým problémům a zbytečným nákladům na opravy. Pro větší rozpětí vždy doporučuji zvolit vaznicový nebo vazníkový krov, pro malé stavby postačuje prostý krokvový systém.
Konstrukční prvky krovu: vaznice, pozednice, kleštiny
Vaznice tvoří základní nosné prvky vaznicového krovu, přičemž jejich hlavní funkcí je podpírat krokve a přenášet zatížení na sloupky nebo obvodové zdivo. Typické rozměry vaznic se pohybují od 60 x 160 mm do 80 x 200 mm v závislosti na rozpětí střechy a statických požadavcích. Pozednice leží přímo na nadezdívce a slouží k pevnému ukotvení konstrukce střechy do zdiva, čímž zajišťují stabilitu celého krovu. Jejich rozměry jsou zpravidla 50 x 150 mm až 60 x 180 mm, přičemž správné kotvení pozednic je klíčové pro statiku krovu. Kleštiny spojují sousední krokve ve vodorovné rovině a zabraňují jejich vybočení, čímž zvyšují pevnost hambálkového i vaznicového krovu. Typy konstrukcí krovu a role jednotlivých krokví se tak vzájemně doplňují, přičemž vaznice, pozednice a kleštiny tvoří kostru, která umožňuje efektivní rozložení zatížení a dlouhodobou stabilitu střechy.
Jaké jsou typy krokví a jejich využití v krovu střechy
Krokve s vaznicemi a kleštinami tvoří základní rámec střechy, kde každý prvek přispívá k celkové statice a funkčnosti konstrukce.
Statika krovu a zatížení, které musí unést
Statika krovu představuje základní faktor zajišťující stabilitu a bezpečnost celé střechy. Krokvový systém tvoří nosnou konstrukci, která musí spolehlivě přenést vlastní tíhu střechy včetně krytiny, dále zatížení sněhem, které může v některých regionech dosahovat až 100 kg/m², a také působení větru, jehož síla závisí na lokalitě a expozici stavby. Typy krokví a jejich rozměry proto musí být přesně navrženy podle očekávaných zatížení a konkrétní konstrukce krovu, například vaznicového nebo hambálkového.
Statický výpočet nosnosti jednotlivých prvků je nezbytný pro prevenci deformací a případného kolapsu krovu. Tento výpočet zahrnuje zatížení od sněhu, větru a vlastní tíhy konstrukce, přičemž pozednice, vaznice a další podpůrné prvky musí být dimenzovány tak, aby přenášely zatížení bezpečně na nosné zdi nebo sloupky. Při délce krokví nad 3 metry se doporučuje jejich zpevnění pomocí kleštin, které zabraňují roztahování krokví a zajišťují stabilitu celé konstrukce.
Tip: Při návrhu krokvového systému vždy konzultujte statický výpočet s kvalifikovaným statikem nebo projektantem, protože nesprávné rozměry krokví nebo podcenění zatížení (zejména sněhem a větrem) mohou vést k trvalým deformacím nebo dokonce k selhání konstrukce. Častou chybou je použití příliš tenkých krokví bez dostatečného zpevnění, což výrazně snižuje bezpečnost střechy.
Statika krovu se hodí především u rodinných domů a větších staveb s požadavkem na dlouhodobou životnost a bezpečnost. Naopak u menších přístřešků nebo garáží s rozpětím do 7 metrů lze použít jednodušší krokvové systémy bez složitých statických výpočtů, pokud jsou dodrženy minimální doporučené rozměry krokví a správné kotvení.
| Zatížení krovu | Hodnota |
|---|---|
| Sněhové zatížení (max.) | až 100 kg/m² |
| Rozpětí krokví pro vaznicový krov | 8-14 m |
| Rozpětí krokví pro hambálkový krov | do 8 m |
| Doporučený průřez krokví | 80 × 160 mm, 100 × 180 mm |
| Rozestupy krokví | 0,75-1 m |
| Doporučená délka krokví pro zpevnění kleštinami | nad 3 m |
Dodržení těchto parametrů a správný statický návrh zaručí, že konstrukce krovu bezpečně přenese veškerá zatížení, včetně působení větru a vlastní tíhy střechy, což je klíčové pro dlouhodobou funkčnost a bezpečnost celé stavby.

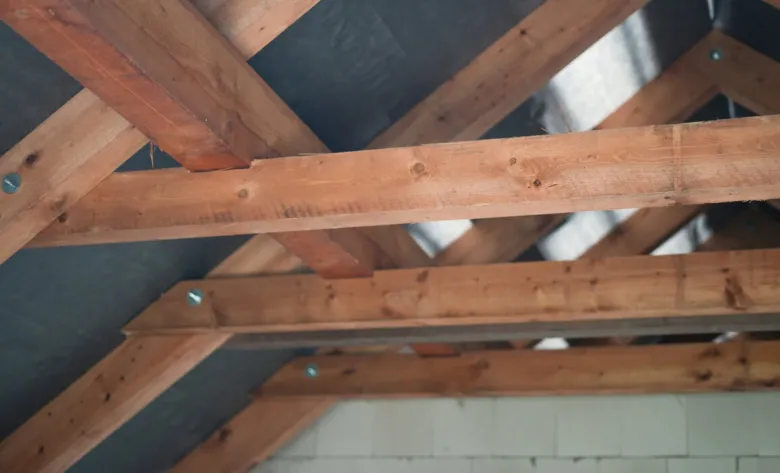

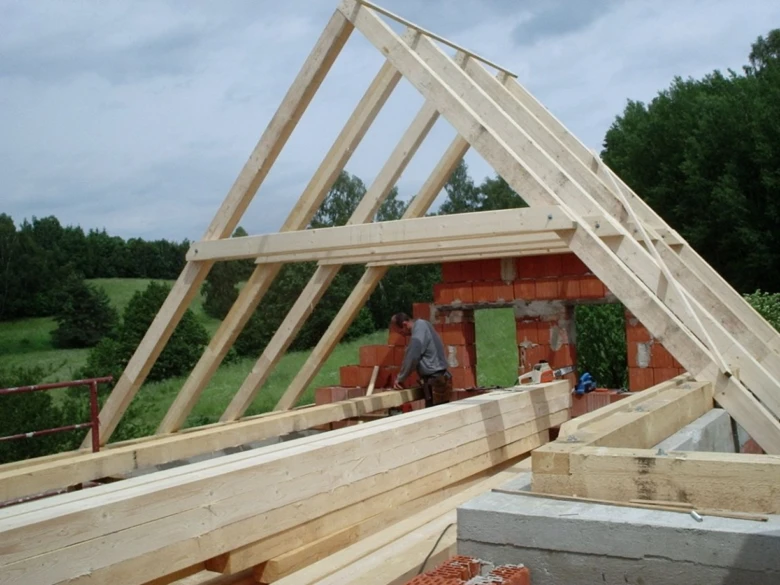

Montáž krokví a spojovacích metod
Spojování krokví a vaznic je zásadní pro zajištění statické stability krovu a správného přenosu zatížení od střešní krytiny na nosné konstrukce. Nejčastější a nejspolehlivější metodou je čepování, kdy jsou krokve a vaznice spojeny dřevěnými čepy o průměru 20-30 mm, které umožňují pevné mechanické spojení a rovnoměrné rozložení sil. Tento spoj minimalizuje riziko vzniku prasklin a deformací při zatížení sněhem nebo větrem.
Kotvení pozednic je klíčové pro zabránění jejich vychýlení a posunu, což by mohlo ohrozit celkovou stabilitu krovu. Pozednice se kotví k věnci nebo zdivu pomocí ocelových kotevních prvků (například kotevních pásků nebo šroubů s minimálním průměrem 12 mm), které musí být instalovány v pravidelných rozestupech 80-100 cm. Nedostatečné kotvení pozednic patří mezi časté chyby, které vedou k vychýlení krovu a následným prasklinám ve stěnách.
Lepené spoje se v moderní montáži často kombinují s mechanickými prvky, jako jsou vruty a šrouby, což zvyšuje pevnost a trvanlivost spojení. Lepení umožňuje rozložit zatížení na větší plochu spoje, čímž se snižuje koncentrace napětí v dřevě. Tento způsob je vhodný zejména u krokví s průřezy 80 × 160 mm a větších, kde je požadována vyšší únosnost.
Typy spojovacích metod a jejich využití
| Spojovací metoda | Popis | Použití | Výhody | Nevýhody |
|---|---|---|---|---|
| Čepování | Dřevěné čepy spojující krokve a vaznice | Vaznicové a hambálkové krovy | Pevné a trvanlivé spojení, rovnoměrné rozložení zatížení | Vyžaduje přesné opracování |
| Kotvení pozednic | Ocelové kotvy a šrouby upevňující pozednice k věnci | Vaznicové krovy, hambálkové krovy | Zabraňuje vychýlení, zvyšuje stabilitu | Nutná pravidelná kontrola upevnění |
| Lepené spoje | Lepení dřevěných prvků s mechanickým zajištěním | Krokve s většími průřezy, prefabrikované vazníky | Zvýšená pevnost a odolnost proti praskání | Vyšší náklady, potřeba kvalitního lepidla |
Praktické zásady montáže krokví
- Přesné opracování čepů je nezbytné pro správné usazení krokví na vaznice a minimalizaci vůlí, které by mohly způsobit pohyb konstrukce.
- Kotvení pozednic by mělo být provedeno minimálně čtyřmi kotevními prvky na každých 2 metry délky, aby se zabránilo vychýlení při zatížení větrem.
- Použití lepených spojů doporučuji u krokví s rozpětím nad 6 m, kde je třeba zvýšit pevnost spoje a snížit riziko vzniku trhlin.
- Kontrola vlhkosti dřeva před montáží by měla být pod 18 %, aby se předešlo následným deformacím a snížení pevnosti spoje.
Častá chyba: Nedostatečné kotvení pozednic vede k vychýlení krovu a prasklinám ve stěnách, což zvyšuje náklady na opravy a ohrožuje bezpečnost stavby.
Pro koho se montáž krokví hodí: Tento systém je vhodný pro rodinné domy s klasickými vaznicovými nebo hambálkovými krovy, kde je požadována dlouhodobá stabilita a možnost využití podkroví. Naopak u průmyslových hal a bungalovů s prefabrikovanými vazníky se častěji využívají lepené a spojované vazníky, kde je montáž rychlejší, ale méně vhodná pro užitkové podkroví.
Správná volba a provedení spojovacích metod výrazně ovlivňuje životnost a bezpečnost celé konstrukce střechy. Doporučuji vždy konzultovat montáž s projektantem nebo statikem, který zohlední specifika vašeho krovu a zatížení.
Údržba a ochrana krokvových konstrukcí
Údržba a ochrana krokvových konstrukcí je zásadní pro zachování statiky krovu a dlouhodobou životnost celé konstrukce střechy. Pravidelná kontrola zejména u vaznicového a hambálkového krovu pomáhá odhalit známky poškození dřevokazným hmyzem nebo houbami. Impregnace dřeva správnými ekologickými prostředky výrazně prodlužuje životnost krovu až na 80 let a zároveň minimalizuje riziko degradace materiálu.
Údržba dřeva zahrnuje:
- kontrolu vlhkosti a zajištění optimálního větrání prostoru pod střechou,
- pravidelné prohlídky viditelných částí konstrukce včetně pozendice a rozměrů krokví,
- aplikaci ochranných nátěrů proti škůdcům a houbám,
- opravy nebo výměnu poškozených částí tak, aby nedošlo k ohrožení statiky krovu.
Jak funguje krokvový systém a jaké jsou druhy krokví
Správný výběr rozměrů krokví a jejich vhodné používání v konstrukci střechy je klíčové nejen pro pevnost, ale i pro správné rozložení zatížení. Prevence poškození je tak nedílnou součástí péče o krovy, kterou byste měli pravidelně provádět.
Moderní vlivy na krokvový systém (fotovoltaika, zelené střechy)
Moderní technologie, jako jsou fotovoltaické panely a zelené střechy, výrazně ovlivňují krokvový systém a jeho zařízení. Instalace fotovoltaických panelů zvyšuje zatížení krovu přibližně o 15 až 25 kg/m², zatímco zelené střechy mohou přidat i více než 50 kg/m² díky vrstvě substrátu a vegetace. Toto zvýšené zatížení vyžaduje úpravu dimenzování krokví, tedy zvětšení jejich rozměrů a často i změnu materiálu, aby konstrukce střechy odolala vyšším statickým i dynamickým nárokům.
Při návrhu krokvového systému, ať už jde o vaznicový krov nebo hambálkový krov, je proto nezbytné přehodnotit statiku krovu včetně pozendic a dalších nosných prvků. Nesprávné dimenzování krokví může vést k deformacím nebo dokonce selhání krovu.
Tip: Při plánování instalace fotovoltaických panelů nebo zelené střechy vždy konzultujte statický návrh krovu s projektantem, který zváží specifika konstrukce střechy a doporučí vhodné rozměry krokví.
Časté dotazy k typům krokví a jejich využití v konstrukci střechy
Otázka: Jaké jsou základní typy krokví v konstrukci střechy?
Základní typy krokví jsou vazné, nárožní a střední krokve. Vazné krokve přenášejí hlavní zatížení střechy, nárožní tvoří roh konstrukce a střední krokve vyplňují prostor mezi nimi. Typy krokví ovlivňují statiku krovu a tvar střechy.
Otázka: Jaké jsou běžné rozměry krokví a jejich rozestupy?
Rozměry krokví se obvykle pohybují mezi 80×160 mm a 100×180 mm s rozestupy 80 až 100 cm. Správný výběr závisí na rozpětí střechy a zatížení konstrukce.
Otázka: Pro jaké rozpětí je vhodný vaznicový krov?
Vaznicový krov se používá pro rozpětí střechy od 8 do 14 metrů, což umožňuje stabilní konstrukci u větších rodinných domů.
Otázka: Jaký krokvový systém se používá pro malé stavby do 7 metrů?
Pro malé stavby do 7 metrů se zpravidla volí hambálkový krov, kde krokve podpírají vodorovné trámy – pozednice a kleštiny – s rozestupy kolem 75 až 100 cm.
Otázka: Jaké materiály se nejčastěji používají na výrobu krokví?
Nejčastěji se používá smrkové, borovicové nebo modřínové dřevo, které se impregnuje proti houbám a dřevokaznému hmyzu pro delší životnost krovu.
Otázka: Jaké zatížení musí krov unést v oblasti Brna?
Statika krovu musí zohlednit sněhové zatížení až 100 kg/m², vlastní tíhu krytiny a tlak větru, což ovlivňuje dimenzování krokví a jejich rozestupy.
Otázka: Jaké jsou metody spojování krokví a vaznic?
Krokve a vaznice se spojují čepováním, pomocí kotevních prvků nebo lepených spojů, které zabezpečují pevnost a stabilitu celé konstrukce střechy.
Otázka: Jak se chrání krokvový systém před dřevokazným hmyzem a houbami?
Používá se impregnace dřeva proti červotoči a dřevomorce, zároveň je nutná pravidelná kontrola vlhkosti a stavu krovu pro prevenci poškození.
Otázka: Jak fotovoltaické panely ovlivňují návrh krovu?
Instalace fotovoltaických panelů zvyšuje zatížení střechy o 15-25 kg/m², proto je nutné přizpůsobit rozměry krokví a konstrukci krovu vyššímu zatížení.
Otázka: Jak dlouho trvá výměna krovu u běžného rodinného domu?
Výměna krovu trvá obvykle 5 až 10 pracovních dnů, závisí na složitosti konstrukce a dostupnosti materiálů.
Otázka: Co jsou vaznice a jakou mají funkci?
Vaznice jsou vodorovné trámy, které podpírají krokve a přenášejí zatížení na nosné stěny nebo sloupky, což je klíčové pro statiku krovu.
Otázka: Jaký je význam kleštin v konstrukci krovu?
Kleštiny spojují protilehlé krokve a zajišťují jejich stabilitu, zároveň slouží jako základ pro podlahu půdního prostoru či strop.
Otázka: Jaký je optimální rozestup krokví?
Optimální rozestup je 80 až 100 cm, který zajistí správné rozložení zatížení dle sklonu a délky krokví.
Otázka: Jaké jsou nejčastější chyby při výběru a montáži krokví?
Častá chyba je použití nevhodného materiálu, nedostatečné kotvení pozednic a selhání v impregnaci, což může vést k rychlé degradaci krovu.
Otázka: Jaké jsou rozdíly mezi hambálkovým a vaznicovým krokvovým systémem?
Hambálkový krov má krokve spojené vodorovným trámem a je vhodný pro rozpětí do 8 metrů, zatímco vaznicový krov podporuje větší rozpětí 8-14 metrů s mezilehlými vaznicemi.
Otázka: Co je to vlašská soustava krovu a jak se liší od jiných typů krokvových systémů?
Vlašská soustava používá kleštiny a závěsy, umožňuje větší rozpětí bez mezilehlých podpěr, liší se tak od hambálkového a vaznicového krovu.
Otázka: Jakou funkci plní pozednice v konstrukci krovu a jaké jsou její obvyklé rozměry?
Pozednice nese krokve na okraji střechy, přenáší zatížení do obvodových zdí a má běžné rozměry kolem 150×150 mm.
Otázka: Jaký je postup správného výběru rozměrů krokví podle rozpětí střechy?
Pro rozpětí do 5 metrů se volí krokve s průřezem 60×120 mm, při větším rozpětí se průřez zvyšuje o 20 mm na každý další metr, přičemž je nutné zohlednit zatížení a typ krytiny.
