Správný výpočet výztuže do betonu je klíčový pro bezpečnost a dlouhou životnost konstrukce. Zahrnuje přesné určení množství výztuže na m3 betonu, minimální přesahy a správné rozměry podle typu konstrukce, například železobetonového průvlaku nebo monolitického stropu. Dodržení těchto parametrů pomáhá optimalizovat spotřebu materiálu a zajistit pevnost stavby.
Hlavní poznatky
- Výpočet výztuže vychází z rozměrů desky, rozteče prutů a krytí od okraje, například 10×6 m, rozteč 200 mm a krytí 50 mm.
- Přesah prutů se standardně počítá jako 40násobek průměru prutu (např. 40 × 12 mm = 0,48 m).
- Hmotnost betonářské oceli se určuje vzorcem 0,00617 × průměr² (v mm), prut 12 mm váží cca 0,888 kg/m.
- Počet pozic prutů v síti se vypočte jako floor(rozměr ÷ rozteč) + 1, např. 50 pozic při délce 9,9 m a rozteči 0,2 m.
- Celková délka výztuže zahrnuje délku prutů v obou směrech, přesahy a odpad 0-15 %, což ovlivňuje celkovou hmotnost výztuže.

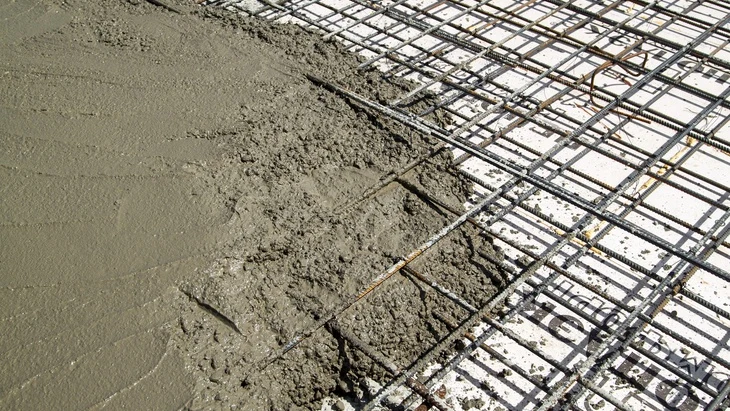

Jak spočítat délku a počet prutů výztuže do betonu
Jak spočítat délku a počet prutů výztuže do betonu je zásadní pro správný návrh a realizaci betonové konstrukce. Pracovní délka sítě se určí odečtením dvojnásobku krytí od celkové délky desky a počet prutů vyplývá z podílu délky pracovní sítě a rozteče prutů. Tato jednoduchá metoda umožňuje přesný výpočet množství výztuže potřebné pro betonovou desku.
- Určete rozměry betonové desky, například 10 × 6 m.
- Stanovte krytí výztuže, například 50 mm.
- Vypočítejte pracovní délku sítě odečtením dvojnásobku krytí od délky desky.
- Určete rozteč prutů, například 200 mm.
- Spočítejte počet pozic prutů jako floor(rozměr pracovní sítě ÷ rozteč) + 1.
Jak vypočítat pracovní délku výztuže v betonu
Pracovní délka výztužné sítě je celková délka betonové desky snížená o dvojnásobek krytí výztuže, které chrání pruty před korozí a zajišťuje správnou pevnost konstrukce. U desky dlouhé 10 m a krytí 0,05 m (50 mm) je pracovní délka 10 m − 2 × 0,05 m = 9,9 m. Tento rozměr slouží jako základ pro výpočet počtu prutů a celkového množství výztuže.
Jak spočítat počet prutů ve výztužné síti
Počet prutů ve výztužné síti se vypočítá jako podlaha podílu pracovní délky sítě a rozteče prutů, zvýšená o jedna. Pro pracovní délku 9,9 m a rozteč 0,2 m je počet prutů floor(9,9 ÷ 0,2) + 1 = 49 + 1 = 50. Tento postup přesně vymezuje rozmístění prutů a pomáhá určit celkovou plochu a množství výztuže, což je klíčové pro návrh železobetonového průvlaku, monolitického stropu či jiné konstrukce.
Jak určit rozměry a rozteč výztuže v betonové konstrukci
Správné stanovení rozměrů betonové konstrukce je klíčové pro výpočet potřebného množství výztuže do betonu. Rozměry určují celkovou plochu, na kterou se výztuž ukládá, a tím i počet potřebných prutů. Typ betonového prvku, například železobetonový průvlak nebo monolitický strop, ovlivňuje požadavky na rozteč výztuže a její průměr.
Rozteč výztuže se volí podle zatížení konstrukce a konstrukčních zásad vyztužování. Obvyklá hodnota rozteče pro betonovou desku je kolem 200 mm, přičemž při větším zatížení může být nutné rozteč zmenšit. Minimální přesah výztuže zajistí správné zakotvení prutů a přenesení sil.
Jak určit potřebné množství výztuže do betonu
Pro správný návrh výztuže desky je nutné zohlednit tyto parametry:
- rozměry betonové konstrukce (délka, šířka, tloušťka)
- požadovanou rozteč výztuže dle zatížení
- průměr a délku výztuže podle statického výpočtu
- minimální přesah výztuže pro správné kotevní délky
Tip: častá chyba při výpočtu množství výztuže na m3 betonu je podcenění přesahu výztuže, což může vést ke snížení pevnosti konstrukce. Pro přesný výpočet doporučuji vycházet z projektové dokumentace a statických výpočtů.
Jak vypočítat hmotnost betonářské oceli podle průměru prutu
Hmotnost betonářské oceli na metr délky prutu se vypočítá podle vzorce 0,00617 × průměr prutu² (v milimetrech). Tento výpočet umožňuje přesně určit hmotnost výztuže potřebnou pro betonovou konstrukci, což je klíčové při návrhu množství výztuže na m3 betonu nebo výpočtu plochy výztuže pro železobetonovou desku. Průměr prutu ovlivňuje nejen pevnost, ale také celkovou hmotnost výztuže.
Pro prut o průměru 12 mm činí hmotnost na metr přibližně 0,888 kg, což usnadňuje následný návrh výztuže desky nebo průvlaku. Při plánování monolitického stropu či železobetonového průvlaku výpočet hmotnosti pomáhá optimalizovat množství oceli a minimalizovat přebytečnou hmotnost konstrukce.
| Průměr prutu (mm) | Hmotnost na 1 m (kg) |
|---|---|
| 8 | 0,397 |
| 10 | 0,617 |
| 12 | 0,888 |
Jak spočítat průměr a délku výztuže pro beton
Při výpočtu množství výztuže je potřeba znát nejen průměr prutu, ale i celkovou délku použitých prutů. Výpočet hmotnosti betonářské oceli podle průměru a délky prutu umožňuje přesné stanovení potřebného množství materiálu a správný návrh výztuže podle konstrukčních zásad vyztužování.
Jak počítat přesahy a odpad výztuže pro nákup materiálu
Přesah výztuže představuje délku prutu, která přesahuje pracovní délku a slouží k zajištění správného zakotvení v betonu. Minimální přesah výztuže se obvykle počítá jako 40násobek průměru prutu. Například pro prut o průměru 12 mm je přesah 0,48 m (12 mm × 40 = 480 mm). Tento parametr je klíčový při výpočtu množství výztuže na m3 betonu a ovlivňuje celkovou spotřebu materiálu.
K nákupu materiálu je třeba připočítat odpad výztuže, který se pohybuje mezi 0 až 15 % z celkové délky prutů. Odpad zahrnuje zbytky po řezání, ohýbání nebo případné chyby při montáži. Správný odhad odpadu pomáhá předejít nedostatku materiálu a ovlivňuje náklady na materiál.
Jak provést výpočet množství výztuže do betonové konstrukce
- Určit průměr prutu – zvolte prut podle návrhu výztuže desky nebo průvlaku.
- Vypočítat celkovou délku výztuže – sečtěte délky všech prutů podle konstrukčního plánu.
- Spočítat minimální přesah výztuže – vynásobte průměr prutu číslem 40 pro každý konec prutu.
- Přičíst odpad výztuže – přidejte 0-15 % k celkové délce pro bezpečný nákup materiálu.
Tip: Při výpočtu plochy výztuže nebo při návrhu výztuže do železobetonového průvlaku vždy ověřte přesah a odpad, aby nedošlo k podcenění potřebného množství. Častá chyba je nezahrnutí dostatečného přesahu, což může vést k oslabení konstrukce. Tento postup vyhovuje standardním betonovým konstrukcím i monolitickým stropům.
Jak vybrat správný průměr a typ výztuže pro různé betonové prvky
Jak vybrat průměr výztuže podle typu betonového prvku
Průměr výztuže se volí podle zatížení a typu betonového prvku, přičemž běžné průměry se pohybují od 8 do 25 mm. Pro stropní desky a monolitické stropy se standardně používá ocel třídy B500B s průměrem 12 mm a více, což zajišťuje dostatečnou únosnost a pružnost při běžných zatíženích. U železobetonových průvlaků, které nesou vyšší zatížení, se volí průměry výztuže od 16 do 25 mm, aby byla zajištěna potřebná pevnost a stabilita. Pro věnce a menší betonové prvky postačují průměry 8 až 12 mm. Výztuž musí splňovat normu ČSN EN 10080, která definuje mechanické vlastnosti oceli, přičemž třída B500B je standardem pro většinu konstrukcí.
Jaký je stupeň vyztužení železobetonu
Stupeň vyztužení vyjadřuje poměr plochy výztuže k ploše betonového průřezu a udává množství výztuže na m3 betonu. Typické hodnoty stupně vyztužení se pohybují mezi 0,5 % a 2 %, v závislosti na zatížení a typu betonového prvku. Vyšší stupeň vyztužení, blížící se 2 %, se používá u železobetonových průvlaků a monolitických stropů, kde je požadována vyšší pevnost a tažnost konstrukce. U méně zatížených desek stačí stupeň vyztužení kolem 0,5 %. Minimální přesah výztuže, který je nezbytný pro správné ukotvení a přenos tahových sil, se stanovuje jako 40násobek průměru prutu (například přesah 0,48 m pro prut 12 mm). Přesahová délka se upravuje podle statického návrhu a typu oceli.
- Pro stropní desky doporučuji výztuž s průměrem 12 mm a ocelí třídy B500B
- Železobetonový průvlak vyžaduje výpočet výztuže s větším průměrem a vyšším stupněm vyztužení
- Monolitický strop se navrhuje podle požadavků na únosnost a tuhost konstrukce s odpovídajícím průměrem a množstvím výztuže
Tip: Nesprávný výběr průměru nebo nedostatečný stupeň vyztužení může vést k praskání betonu nebo selhání betonového prvku, proto je nezbytné výpočet výztuže vždy provádět podle platných norem a statického návrhu.
Jak aplikovat vzorce pro výpočet pracovní délky sítě výztuže
Pracovní délka sítě výztuže představuje klíčový parametr pro správný návrh výztuže do betonu, ovlivňující především počet prutů a tím i celkové množství výztuže v konstrukci. Výpočet pracovní délky se provádí odečtením dvojnásobku krytí výztuže od celkové délky betonové desky. Krytí výztuže obvykle činí 30 až 50 mm, podle typu konstrukce a expozice prostředí.
- Stanovení délky desky – změřte celkovou délku betonové desky, například 10 metrů.
- Určení krytí výztuže – zvolte hodnotu krytí, například 50 mm (0,05 m).
- Výpočet pracovní délky sítě – odečtěte dvojnásobek krytí od délky desky: 10 m − 2 × 0,05 m = 9,9 m.
- Výpočet počtu prutů – vydělte pracovní délku osovou vzdáleností prutů podle návrhu výztuže desky, např. 9,9 m / 0,2 m = 49,5, tedy 50 prutů.
Takto získaná pracovní délka sítě umožňuje přesný výpočet množství výztuže na m3 betonu a zajišťuje odpovídající minimální přesah výztuže, který je důležitý pro dlouhodobou životnost konstrukce. Tento postup je nezbytný pro správný železobetonový průvlak výpočet i monolitický strop výpočet.
Tip: Při návrhu výztuže vždy zohledněte normové požadavky na krytí, aby nedošlo k poddimenzování přesahu výztuže, což je častá chyba vedoucí ke korozi a snížení pevnosti konstrukce.
Jak kontrolovat kvalitu uložení výztuže na stavbě
Kvalita uložení výztuže přímo ovlivňuje životnost betonové konstrukce a její odolnost vůči koroznímu poškození. Minimální krytí výztuže, tedy vzdálenost mezi povrchem betonu a nejbližším prutem, musí odpovídat projektové dokumentaci a normě ČSN EN 1992-1-1, kde se obvykle stanovuje na 25 až 50 mm v závislosti na prostředí a typu konstrukce. Toto krytí zajišťuje ochranu oceli před vlhkostí, chemickými agresory a mechanickým poškozením. Upevnění výztuže je nezbytné pro zachování přesné polohy prutů během betonáže, což je klíčové u železobetonových průvlaků, monolitických stropů a dalších nosných prvků.
Metody kontroly kvality a správného uložení výztuže na stavbě zahrnují:
- Měření krytí výztuže pomocí posuvného měřítka nebo krytkových měřičů s přesností ±1 mm, přičemž kontrola musí být provedena na několika místech podle projektu
- Kontrolu pevného upevnění prutů pomocí svorek, třmenů a distančních podložek, které zabraňují posunu výztuže během betonáže a zajišťují správnou rozteč i výšku
- Ověření přesné polohy prutů podle statického výkresu návrhu výztuže desky, průvlaku či stropu, včetně správného rozměru a rozteče prutů (typicky 150-300 mm)
- Kontrolu minimální přesahové délky výztuže, která se standardně počítá jako 40násobek průměru prutu (například pro prut 12 mm je to 480 mm), aby byl zajištěn přenos tahových sil mezi jednotlivými pruty
- Zajištění, že plocha výztuže odpovídá výpočtu množství výztuže na m3 betonu, což je nezbytné pro splnění konstrukčních zásad vyztužování a bezpečnostních požadavků
Tip: Častou chybou je nedodržení minimálního krytí výztuže, což vede k rychlé korozi a snížení únosnosti konstrukce. Doporučuji proto vždy provést kontrolu krytí na více místech a zajistit dostatečnou korozní ochranu výztuže pomocí správného krytí a případně protikorozních nátěrů či povlaků.
Výztuž s dostatečným krytím a pevně upevněná odpovídá požadavkům na korozní ochranu a mechanickou stabilitu konstrukce. Naopak u staveb v agresivním prostředí (například průmyslové haly nebo vlhké prostředí) je třeba zvýšit krytí a použít speciální korozní ochranu výztuže, jinak hrozí předčasné poškození.
Pro koho se kontrola kvality uložení výztuže hodí: pro všechny konstrukce s nosnou funkcí, zejména průvlaky, stropní desky, základové desky a věnce, kde je výztuž klíčová pro přenos tahových sil a celkovou stabilitu. Naopak u nenosných betonových prvků, například dekorativních panelů, může být kontrola krytí méně přísná, ale i zde je nutné zajistit mechanickou ochranu výztuže.
Dodržení těchto zásad výrazně prodlužuje životnost betonové konstrukce a minimalizuje riziko korozního poškození výztuže.
Jak správně navrhnout výztuž podle statických parametrů
Jak správně navrhnout výztuž podle statických parametrů vychází ze znalosti momentu únosnosti průřezu a působení vnitřních sil. Následující podsekce vysvětlí základní principy, vztahy mezi tahovými a tlakovými silami a ukáží příklad výpočtu momentu, který je klíčový pro správný návrh výztuže do betonu.
Co je moment únosnosti průřezu
Moment únosnosti průřezu je maximální ohybový moment, který může železobetonový průřez bezpečně přenést bez porušení. Tento parametr určuje stabilitu konstrukce a závisí na vlastnostech betonu, výztuže a geometrii průřezu. Správný návrh výztuže desky či průvlaku musí zohlednit právě tento moment.
Vztah tahových a tlakových sil
V železobetonové konstrukci působí tahové síly ve výztuži, zatímco beton přenáší tlakové síly. Výpočet výztuže spočívá v rovnováze těchto vnitřních sil, kde moment únosnosti průřezu vzniká jako součin tahové síly a ramena vnitřních sil. Plocha výztuže a její množství na m3 betonu musí být navrženy tak, aby zajistily dostatečný přenos tahových sil.
Příklad výpočtu momentu únosnosti
- Určete tahovou sílu T – například 100 kN působící ve výztuži.
- Změřte rameno vnitřních sil z – např. 0,25 m mezi silami.
- Vypočítejte moment únosnosti M = T × z – tedy 100 kN × 0,25 m = 25 kNm.
Tento moment musí být větší než skutečné zatížení konstrukce, aby byl návrh bezpečný, s přihlédnutím k minimálnímu přesahu výztuže a kotvení.
Odborná rada: Při návrhu výztuže do monolitického stropu nebo železobetonového průvlaku je klíčové přesně spočítat moment únosnosti průřezu a ověřit správné množství výztuže i její přesahovou délku. Chybný výpočet může vést k nedostatečné únosnosti a riziku porušení konstrukce. Pro koho se to hodí: návrháři a stavební inženýři; pro koho ne: laikové bez odborného vzdělání, kde je lepší konzultace s profesionálem.
Časté dotazy
Proč se do betonu dávají roxory?
Roxory se do betonu dávají jako výztuž, která přebírá tahová napětí, která beton sám nevydrží, čímž zvyšují pevnost konstrukce.
Jaká je kotevní délka výztuže?
Kotevní délka výztuže se obvykle počítá jako 40násobek průměru prutu, například pro 12 mm prut je to asi 0,48 m.
Jaký je stupeň vyztužení železobetonu?
Stupeň vyztužení se liší podle typu konstrukce, ale běžně se pohybuje mezi 0,5 % až 2 % průřezu betonového prvku.
Jaké jsou průměry betonářské výztuže?
Běžné průměry výztuže jsou 8, 10, 12, 16, 20 a 25 mm, přičemž nejčastější jsou 12 mm a 16 mm v délce 6 nebo 12 metrů.
Jak spočítat pracovní délku sítě výztuže?
Pracovní délka sítě se vypočítá jako délka desky minus dvojnásobek krytí, například 10 m − 2 × 0,05 m = 9,9 m.
Jak se počítá hmotnost betonářské výztuže?
Hmotnost prutu se počítá podle vzorce 0,00617 × průměr² v mm, například prut 12 mm váží 0,888 kg/m.
Jak se stanoví počet prutů v síti?
Počet prutů se vypočítá jako floor(rozměr ÷ rozteč) + 1, například 50 prutů při délce 9,9 m a rozteči 0,2 m.
Jak velký přesah výztuže je potřeba?
Přesah výztuže se standardně počítá jako 40násobek průměru prutu, například 0,48 m pro 12 mm prut.
Jak vybrat správný průměr výztuže pro betonový sloup?
Pro betonové sloupy se doporučuje průměr výztuže 12-20 mm s ohledem na zatížení a statický návrh.
Co je moment únosnosti průřezu?
Moment únosnosti průřezu je schopnost konstrukce odolávat ohybovým momentům, vypočítá se jako součin tahové síly a ramena vnitřních sil.
Jak spočítat minimální množství výztuže na m3 betonu?
Minimální množství výztuže se obvykle určuje podle normy a činí přibližně 80 kg oceli na m3 betonu pro běžné konstrukce.
Jak vypočítat přesahovou délku výztuže při spojování prutů?
Přesahová délka by měla být minimálně 40 násobek průměru výztuže, například pro prut průměru 12 mm je přesah 480 mm.
