Jak připojit ocelovou trubku bez svařování spojky a příruby

Připojení ocelové trubky bez svařování je možné realizovat pomocí bezzávitových spojů, přírubových připojení nebo speciálních spojek, jako jsou Gebo spojky. Tyto metody usnadňují montáž i demontáž a minimalizují riziko poškození materiálu. Správný výběr a provedení spojení ovlivňuje pevnost a těsnost celého potrubního systému.

Základní metody připojení ocelových trubek bez svařování

Připojení ocelové trubky bez svařování lze provést několika spolehlivými metodami, které nevyžadují tepelné zpracování a zároveň zajišťují pevný a těsný spoj. Mezi nejběžnější způsoby patří použití spojek, přírubových připojení, Gebo kompresních spojek a nýtování trubek. Tyto techniky umožňují efektivní spojování ocelových trubek s provozní teplotou do 80 °C, přičemž krátkodobě lze počítat i s teplotami kolem 120 °C.

• Spojka zajišťuje těsný spoj ocelových trubek bez nutnosti závitování nebo svařování a je vhodná pro rychlou montáž.
• Přírubové připojení se používá především u trubek o průměru od 32 mm, kde umožňuje pevné mechanické spojení s možností demontáže.
• Gebo kompresní spojka umožňuje určité vychýlení trubek až o 3°, což pomáhá vyrovnat menší nepřesnosti při instalaci.
• Nýtování trubek představuje tradiční mechanickou metodu, vhodnou zejména tam, kde nelze použít ani spojky, ani příruby.

Jaké jsou nejlepší metody připojení ocelových trubek bez svařování pro domácí dílnu

Pro domácí dílnu se osvědčují zejména spojky a Gebo kompresní spojky, protože nevyžadují speciální nářadí a dovolují rychlou montáž i demontáž. Přírubové připojení je vhodné u větších rozměrů a nýtování vyžaduje zkušenost a speciální nástroje. Montáž spojek navíc nevyžaduje dodržení složitých technologických postupů, což usnadňuje práci i amatérům.

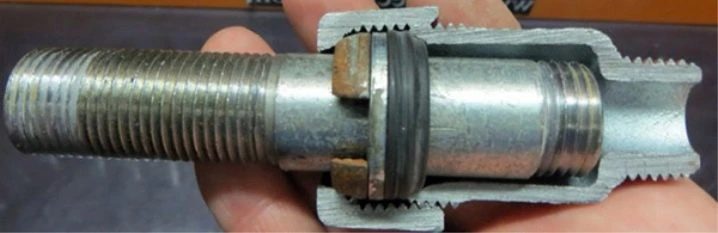

Jak správně použít spojky pro ocelové trubky

Spojky představují efektivní a rychlou alternativu ke svařování při spojování ocelových trubek. Správný výběr a montáž spojky zajistí bezpečné bezzávitové spoje, které splní požadavky na provozní teplotu i mechanickou odolnost.

Výběr spojky podle použití

Pro spojení ocelových trubek bez svařování se používají spojky z materiálů shodných s trubkami, aby se předešlo galvanické korozi. Pro běžné instalace postačí standardní Gebo spojky, které umožňují rychlé přírubové připojení a spolehlivé těsnění. U jeklů a profilových trubek je vhodné zvolit speciální spojky, které lépe kopírují tvar průřezu a zajišťují pevnější mechanické spojení. Provozní teplota spojek by neměla překročit 80 °C, v krátkodobých špičkách maximálně 120 °C.

Postup montáže spojky krok za krokem

1. Příprava trubek – očistěte konce trubek od nečistot a zajistěte, že jsou hladké bez otřepů.
2. Nasazení těsnění – umístěte gumové těsnění do drážky spojky, které zajišťuje těsnost spoje.
3. Protáhnutí trubek – zasuňte trubky do tělesa spojky tak, aby dosedly na těsnění.
4. Uložení podložek – vložte podložky na obě strany trubek pod matice, aby se zabránilo poškození povrchu.
5. Utahování matic – rovnoměrně dotahujte matice pomocí vhodného nástroje do pevného sevření, ale bez přetažení.
6. Kontrola spoje – ověřte, že jsou všechny části správně usazeny a těsnění nevyčnívá.

Tip: Častou chybou je přetažení matic, které může poškodit těsnění a způsobit netěsnost spoje. Montáž spojky vyžaduje vyvážený tlak a materiálově kompatibilní díly.

Takto provedená montáž ocelové trubky bez svařování zaručuje spolehlivý bezzávitový spoj, vhodný pro instalace s omezením teplot a tlaků.

Princip a montáž přírubového připojení ocelových trubek

Přírubové připojení představuje spolehlivou a bezzávitovou metodu spojování ocelových trubek bez použití svařování. Tento systém umožňuje pevné, ale zároveň odnímatelné spojení trubek s průměrem od 32 mm, přičemž zvládá provozní tlak až 4 MPa. Příruby jsou vyrobeny z uhlíkové nebo legované oceli a mezi nimi je umístěna podložka spolu s vhodným těsněním, které zajišťuje těsnost spoje. Níže popisuji základní typy přírub a detailní postup montáže přírubového spoje.

Typy přírubových spojů

Přírubové spoje se dělí na průchodové a slepé příruby. Průchodová příruba umožňuje plynulý průtok média potrubím, zatímco slepá příruba slouží k uzavření konce trubky. Volná příruba je speciální typ příruby, která se nasazuje volně na trubku a po dotažení šroubů s podložkami se pevně fixuje, což usnadňuje její výměnu a montáž bez nutnosti svařování. Naopak svařované příruby jsou pevně připojeny ke konci trubky svarovým švem, což zvyšuje pevnost spoje, ale znemožňuje jeho pozdější rozebrání bez poškození.

Montáž přírubového spoje krok za krokem

1. Příprava povrchu – očistěte konce trubek brusným papírem nebo ocelovým kartáčem, aby byly zbaveny nečistot, rzi a korozních vrstev.
2. Nasazení volné příruby – nasaďte volnou přírubu na konec trubky s minimálním přesahem 10 mm, aby bylo možné přírubu správně usadit a zajistit.
3. Uložení těsnění a podložky – mezi příruby vložte vhodné těsnění podle média a provozních podmínek, podložka musí být správně umístěna, aby zabránila deformaci těsnění při utažení šroubů.
4. Sestavení spoje – přiložte druhou přírubu a zarovnejte otvory pro šrouby přesně podle průměru šroubů.
5. Utažení šroubů – utáhněte šrouby rovnoměrně křížovým vzorem s doporučeným utahovacím momentem, aby nedošlo k deformaci těsnění nebo přírub.

Tip: Nerovnoměrné utažení šroubů je častou chybou, která způsobuje netěsnost spoje nebo poškození těsnění. Přírubové připojení je vhodné zejména pro instalace vyžadující častou demontáž, například při revizích nebo opravách, ale není doporučené pro provoz s extrémními vibracemi nebo velmi vysokými teplotami nad 300 °C.

Výhody a nevýhody metod připojení bez svařování

Výběr vhodné metody pro připojení ocelových trubek bez svařování závisí na požadavcích na pevnost spoje, demontovatelnost a časovou náročnost montáže. Spojky, příruby i nýtování mají své specifické výhody a nevýhody, které je třeba zvážit podle konkrétní aplikace.

Náklady a časová náročnost

Spojky, například Gebo spojky, umožňují rychlou montáž a jsou cenově dostupné, ale provozní teplota je omezená do 80 °C. Přírubové připojení nabízí pevný, ale odnímatelný spoj s maximálním tlakem do 4 MPa, montáž je však časově náročnější a dražší kvůli nutnosti přesného dotažení a použití více dílů. Nýtování trubek představuje nejlevnější variantu s rychlou instalací, ale hodí se spíše pro lehké konstrukce s nižšími nároky na pevnost.

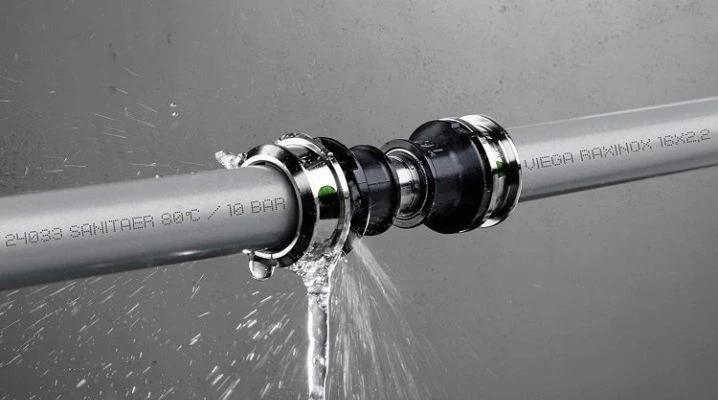

Časté chyby při připojování bez svařování

Mezi nejčastější chyby při spojování ocelových trubek bez svařování patří nevhodný výběr typu spojky vzhledem k provozním podmínkám, nedostatečné utažení matic přírub nebo spojek a špatné čištění trubek před montáží. Tyto chyby mohou vést k netěsnostem nebo snížení pevnosti spoje. Pro správnou montáž je důležité respektovat doporučené postupy utahování a zajistit čistotu kontaktních ploch.

Jak zajistit dlouhodobou odolnost a údržbu bezzávitových spojů

Údržba spojů bez svařování je nezbytná pro zachování jejich mechanické pevnosti a dlouhodobé těsnosti. Správná péče omezuje vznik koroze, zabraňuje uvolnění šroubových spojů a minimalizuje negativní vliv vibrací a vlhkosti, které mohou postupně narušit bezzávitové spoje ocelových trubek.

Doporučené přípravky a nástroje pro údržbu

Pro ochranu spojek a přírubových připojení se používají antikorozní spreje na bázi silikonu nebo vosku, které vytvářejí voděodolnou vrstvu a zpomalují oxidaci oceli. Před aplikací je nutné odstranit rez a nečistoty pomocí speciálních čističů s aktivními složkami, které nepoškozují těsnění. Montáž a pravidelná kontrola spojek, například Gebo kompresních spojek, vyžaduje momentové klíče s nastavitelným krouticím momentem, aby bylo dosaženo doporučeného dotažení matic bez deformace těsnění.

• Antikorozní spreje zvyšují životnost spojů až o 30 % díky ochraně proti vlhkosti
• Čističe odstraňují rez a mastnotu, což zlepšuje přilnavost ochranných vrstev
• Momentové klíče umožňují přesné dotažení matic podle výrobních specifikací

Pravidelná kontrola a údržba spojů

Doporučuje se kontrolovat dotažení matic a šroubů minimálně jednou za půl roku, přičemž u spojů vystavených vibracím nebo chemickému prostředí i častěji. Uvolnění spojů je nejčastější příčinou netěsností a mechanických poruch. Kontrola zahrnuje také vizuální kontrolu těsnění a případnou výměnu poškozených gumových prvků. Vlhkost a agresivní chemikálie (například soli nebo oleje) urychlují korozi, proto je nutné spoje pečlivě čistit a ošetřovat, zejména u venkovních instalací a průmyslových aplikací.

Stabilizace konstrukce a ochrana proti vlhkosti

Pro minimalizaci pohybu trubek a snížení zatížení spojů je nezbytné správné zavětrování konstrukce, například pomocí diagonálních výztuh u jeklových rámů. Přírubové připojení a nýtování poskytují pevné mechanické fixace, které jsou vhodné pro konstrukce vyžadující rozebíratelnost bez svařování. Ochrana proti vlhkosti se dále zajišťuje nátěry a antikorozními prostředky na exponovaných místech, protože koroze může během několika měsíců výrazně snížit pevnost spoje a ohrozit stabilitu celé konstrukce.

Tip: Častou chybou je nedostatečné dotažení matic u spojek, což vede k postupnému uvolnění a netěsnostem. Doporučuji používat momentové klíče a pravidelně kontrolovat stav spojů.

Pro koho se údržba bezzávitových spojů hodí: pro instalace v exteriéru, průmyslové provozy a konstrukce vystavené vibracím.

Pro koho není vhodná: pro trubní systémy s extrémními teplotami nad 120 °C nebo tlaky nad 4 MPa, kde je vhodnější svařované spojení.

Alternativní metody připojení ocelových trubek bez svařování

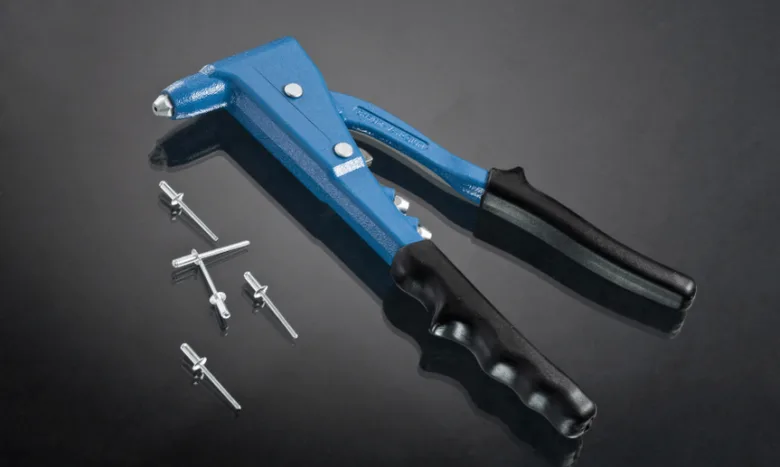

Nýtování představuje efektivní mechanickou metodu spojování ocelových trubek, která se uplatňuje zejména u lehkých konstrukcí vyžadujících rychlou montáž bez použití svařování. Tento způsob spočívá v pevném spojení trubek pomocí kovových nýtků, které zajišťují stabilitu bezzávitového spoje vhodného pro konstrukce s menším statickým zatížením. Pro zvýšení pevnosti spoje se často využívá kombinace vnitřní ocelové výztuhy a šroubového spoje, kdy se do jeklu vkládá kratší profil nebo ocelová vložka, která propojí oba díly zevnitř, a následně se spoj dotaží šrouby. Tento postup výrazně zlepšuje odolnost spoje vůči ohybovým a torzním silám.

Jaké jsou výhody a nevýhody spojení ocelových trubek bez svařování

• Nýtování umožňuje montáž bez specializovaného svařovacího vybavení a zdrojů elektrického proudu, což zrychluje instalaci na stavbě i v terénu
• Vnitřní výztuha zajišťuje rovnoměrné rozložení mechanických sil, čímž snižuje riziko lokální deformace nebo poškození trubek při zatížení
• Šroubový spoj umožňuje snadnou demontáž a opakovanou údržbu, což je výhodné u konstrukcí vyžadujících pravidelnou kontrolu nebo úpravy
• Nevhodnost pro těžké nosné konstrukce, kde je potřeba vysoká pevnost a odolnost spoje vůči dynamickému zatížení

Tip: Pro domácí dílnu a menší konstrukce bez přístupu ke svařovacím technikám představuje kombinace nýtování a šroubových spojů rychlou, bezpečnou a ekonomickou alternativu. Naopak pro průmyslové nebo nosné konstrukce s vysokými nároky na pevnost je třeba preferovat svařování nebo přírubové spoje.

Časté dotazy o připojení ocelových trubek bez svařování

Otázka: Jak spojit ocelovou trubku bez svařování?

Spojování ocelových trubek bez svařování lze provést pomocí mechanických spojek nebo přírubového připojení. Spojky obsahují těleso, matice a těsnění, příruby se spojují šrouby s vloženým těsněním. Provozní teplota by neměla překročit 80 °C, krátkodobě až 120 °C.

Otázka: Jaké jsou hlavní metody připojení ocelových trubek bez svařování?

Mezi běžné metody patří spojky, přírubové připojení, Gebo spojky a nýtování trubek. Každá metoda se liší v montážním postupu, těsnosti a vhodnosti pro různé provozní podmínky.

Otázka: Jak se správně používají spojky pro ocelové trubky?

Montáž spojek vyžaduje očištění konců trubek, nasazení těsnění a utažení matic na doporučený moment. Správné dotažení zajistí pevný a těsný spoj bez úniku.

Otázka: Jaký je provozní tlak přírubových spojů?

Přírubové připojení zvládá provozní tlak až do 4 MPa, což je vhodné pro průmyslové aplikace a větší průměry trubek od 32 mm.

Otázka: Jaký je maximální provozní tlak u spojek bez svařování?

Spojky bez svařování jsou konstruovány pro provozní tlak do 1 MPa a teploty do 80 °C, s krátkodobou tolerancí až do 120 °C.

Otázka: Jaké jsou nejčastější chyby při připojování ocelových trubek bez svařování?

Častou chybou je nevhodný výběr spojky, nedostatečné čištění trubek před montáží a špatné dotažení matic. Také překračování maximálních provozních teplot může vést k selhání spoje.

Otázka: Jak provést montáž přírubového připojení krok za krokem?

Připevněte přírubu k trubce, vložte těsnění mezi příruby, spojte šrouby a utahujte je křížovým vzorem do pevného a těsného spoje.

Otázka: Kdy je vhodné použít Gebo kompresní spojky?

Gebo spojky jsou ideální pro pozinkované, litinové a ocelové trubky, umožňují vychýlení až 3° a mají životnost 10 až 50 let při správné montáži.

Otázka: Jak zajistit dlouhodobou odolnost spojů bez svařování?

Doporučuje se pravidelná kontrola utažení, aplikace antikorozních nátěrů a eliminace vlhkosti a vibrací pomocí správného zavětrování.

Otázka: Jak funguje nýtování jako metoda připojení ocelových trubek?

Nýtování spočívá ve spojení plechů a trubek nýtovými nýty a vnitřními ocelovými vložkami, vhodné pro lehké konstrukce a rychlou montáž.

Otázka: Jaké nástroje jsou potřeba pro montáž bezzávitových spojů?

K montáži jsou potřebné momentové klíče, brusné papíry pro očištění, vrtací přípravky a antikorozní spreje pro dlouhodobou ochranu spojů.

Otázka: Jaké jsou výhody přírubového připojení oproti spojkám?

Přírubové připojení nabízí pevnější a odnímatelné spoje s vyšší odolností vůči tlaku až 4 MPa, avšak vyžaduje delší a náročnější montáž.

Jaké jsou nejlepší metody připojení ocelových trubek bez svařování pro domácí dílnu?

Pro domácí dílnu jsou nejvhodnější mechanické spojky a Gebo spojky díky jednoduché montáži bez speciálního vybavení a možnosti rychlého servisu.

Postup spojení ocelových trubek bez svařování pomocí mechanických spojek

Montáž začněte očištěním trubky, nasaďte těsnění, protáhněte matice a utáhněte je pomocí momentového klíče na doporučený kroutící moment pro zajištění těsnosti a pevnosti spoje.
