Odvodnění garáže a suterénu je klíčové pro prevenci vlhkosti a poškození konstrukce. Správné řešení zahrnuje použití drenážního potrubí, odvodňovacích žlabů a kontrolních šachet, které společně zajistí efektivní odtok vody. Kvalitní geotextilie přitom zabraňuje zanášení systému a prodlužuje jeho životnost.
⭐ Zásadní body
- Drenážní potrubí se ukládá minimálně 70 cm hluboko nad úrovní základového pásu.
- Odvodňovací žlaby mají hloubku kolem 20 mm a šířky až do 200 mm podle spádu.
- Doporučený sklon povrchů k odvodňovacím prvkům je minimálně 2-3 %.
- Litinové mřížky unese zatížení až 12,5 tuny, plastové jsou vhodné pro pochozí plochy do 300 kg.
- Drenážní systém musí obsahovat minimálně dvě kontrolní šachty pro kontrolu a proplachování.
Jak položit drenážní potrubí v garáži a suterénu
Správná instalace drenážního potrubí v garáži a suterénu vyžaduje přesné dodržení hloubky a přípravy podloží. Drenážní potrubí z PVC-U s otvory většími než 1 mm se ukládá do výkopu minimálně 70 cm hluboko nad základovým pásem, vždy na štěrkové lože a podloženo geotextilií. Tento postup zajišťuje efektivní odvodnění a zabraňuje zanášení systému.

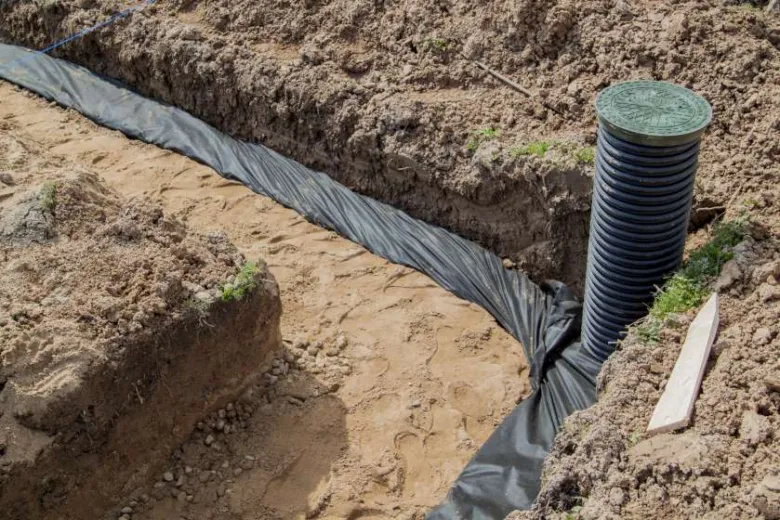

Výkop a příprava podloží
Výkop pro drenážní potrubí by měl mít hloubku alespoň 70 cm, aby byl veden nad základovým pásem stavby. Na dno výkopu se usadí štěrkové lože tloušťky cca 10 cm, které zajistí stabilitu a propustnost. Pod štěrkem se položí geotextilie, která zabraňuje pronikání zeminy do drenáže a prodlužuje životnost systému.
Pokládka drenážního potrubí
PVC-U potrubí s otvory většími než 1 mm se pokládá přímo na štěrkové lože. Potrubí musí mít mírný sklon, který umožní gravitační odtok vody směrem k odvodňovacím žlabům či vpustím. Po položení se potrubí překryje geotextilií a vrstvou štěrku, aby se zabránilo zanášení a zajistila dlouhodobá funkčnost drenážního systému.
Kontrolní šachty a údržba
Drenážní systém v garáži a suterénu by měl obsahovat minimálně dvě kontrolní šachty, ideálně na začátku a konci potrubí. Tyto šachty umožňují pravidelnou kontrolu a proplachování potrubí, což je klíčové pro prevenci ucpání a zachování správné funkce odvodnění po mnoho let.
- Výkop výkopu – hloubka alespoň 70 cm nad základovým pásem
- Uložení štěrkového lože – tloušťka cca 10 cm pod potrubí
- Rozvinutí geotextilie – pod štěrkové lože a překrytí potrubí
- Pokládka PVC-U potrubí – s otvory většími než 1 mm a mírným sklonem
- Zakrytí potrubí štěrkem – pro stabilitu a filtraci
- Instalace kontrolních šachet – pro údržbu a kontrolu drenáže
Tip: Na co si dát pozor – častou chybou je nedostatečný sklon drenáže, který vede k zadržování vody a zanášení potrubí. Doporučuji sklon minimálně 1-2 % pro spolehlivý odtok.
Jak instalovat odvodňovací žlaby a vpusti správně
Odvodňovací žlaby a vpusti jsou klíčové prvky, jak správně provést odvodnění garáže a suterénu. Pro efektivní odvádění vody je třeba pečlivě zvolit materiál, rozměry a nosnost roštů podle plánovaného zatížení.
Typy odvodňovacích žlabů
Žlaby MEA SELF LINE vyrábí se z polymerbetonu, kompozitních materiálů a polypropylénu. Polymerbetonové žlaby MEA PARK jsou vhodné pro vysoké zatížení, například v garážích, zatímco lehčí MEA HOME z polypropylénu se hodí pro menší plochy a suterény. Hloubka žlabů je standardně kolem 20 mm, šířka dosahuje až 200 mm podle sklonu drenáže a požadavků na odvodnění.
Výběr roštů podle zatížení
Rošty se vybírají podle nosnosti – plastové rošty unese zatížení do 300 kg a používají se hlavně pro pochozí plochy. Litinové rošty zvládnou zatížení až do 12,5 tuny a jsou nezbytné v garážích pro odolnost vůči těžkým vozidlům. Správná volba roštu prodlužuje životnost drenážního systému a zajišťuje bezpečný odtok vody.
Instalace vpustí a jejich funkce
Vpusti obsahují koš na nečistoty, který zabraňuje ucpání drenážního potrubí, a sifon proti zápachu, důležitý pro udržení hygieny v garážích a suterénech. Jsou nepostradatelné na větších zpevněných plochách, kde sbírají vodu a přivádějí ji do kontrolních šachet.
| Typ žlabu | Materiál | Vhodné zatížení |
|---|---|---|
| MEA PARK | Polymerbeton | Vysoké (až 12,5 t) |
| MEA SELF LINE | Kompozit | Střední |
| MEA HOME | Polypropylen | Nízké (do 300 kg) |
Tip: Při pokládce odvodňovacího žlabu dbejte na správný sklon drenáže minimálně 1 % pro efektivní odtok vody, a nezapomeňte pod žlab položit geotextilii, která zabrání zanášení drenážního systému nečistotami.
Pro přesné pokyny, jak položit odvodňovací žlab v garáži a suterénu, doporučuji konzultovat odborné zdroje jako https://eagri.cz, kde najdete detailní návod včetně správné instalace vpustí a kontrolních šachet.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak zajistit správný sklon a napojení na kanalizaci
Správně provedený sklon a napojení odvodňovacích prvků jsou klíčové pro efektivní odvodnění garáže a suterénu. Bez dostatečného sklonu hrozí tvorba kaluží, které mohou způsobovat vlhkost a poškození konstrukce.
Doporučený sklon povrchů
Optimální sklon drenáže a povrchů kolem garáže je 2-3 % směrem k odvodňovacím žlabům a vpustím. Tento sklon zajišťuje plynulý odtok vody do drenážního potrubí a zabraňuje vzniku kaluží na terénu. Při nedostatečném sklonu voda stojí, což zvyšuje riziko vlhkosti v suterénu.
Napojení na kanalizaci
Odvodňovací žlaby a vpusti se napojují na kanalizační potrubí o průměru DN 110 až DN 160, podle množství odváděné vody. Pro správné napojení je často nutné získat úřední povolení a zajistit kontrolní šachty pro případnou údržbu. Geotextilie kolem drenážního potrubí prodlužuje jeho životnost a zabraňuje zanášení.
Checklist správného sklonu a napojení:
- Minimální sklon povrchu a drenáže 2-3 %
- Směr sklonu vždy k odvodňovacím žlabům a vpustím
- Použití drenážního potrubí DN 110-160 podle potřeby
- Napojení na kanalizaci s možným povolením
- Instalace kontrolních šachet pro údržbu
- Použití geotextilie k ochraně drenáže
Jak vybrat materiály pro odvodnění garáže a suterénu
Pro správné odvodnění garáže a suterénu je klíčový výběr vhodných materiálů pro drenážní systém, odvodňovací žlaby i další prvky jako vpusti nebo kontrolní šachty. Materiály musí odolávat zatížení i chemickým vlivům, zároveň zajistit efektivní odtok vody při správném sklonu drenáže.
PVC-U drenážní trubky
PVC-U trubky jsou pružné a ohebné, mají otvory větší než 1 mm pro efektivní vsakovací schopnost. Odolávají chemickým látkám a mechanickému poškození, což z nich činí vhodnou volbu pro drenážní potrubí v garážích a suterénech. Nevýhodou může být nižší odolnost vůči extrémním teplotám.
Žlaby z polymerbetonu a polypropylénu
Odvodňovací žlaby z polymerbetonu a polypropylénu nabízejí vysokou nosnost až do 12,5 tuny, což je ideální pro zatížení kolem garáže. Polymerbeton je trvanlivý a odolný proti povětrnostním vlivům, polypropylen je lehčí a lépe odolává chemikáliím. Oba materiály dobře spolupracují s geotextilií a vpustmi pro efektivní odvodnění.
Rošty: litinové vs. plastové
Rošty se liší materiálem a nosností – litinové rošty unese zátěž až 12,5 tuny, vhodné pro průjezd vozidel. Plastové rošty jsou určeny pro pochozí plochy s maximálním zatížením do 300 kg, což je dostačující pro lehčí provozní podmínky. Výběr správného roštu ovlivní dlouhodobou funkčnost drenážního systému.
- Tip: Při instalaci drenážního systému vždy dbejte na správný sklon drenáže, aby voda odtékala k vpustím bez zadržování.
- Častá chyba: Nesprávný výběr materiálu roštu vede k rychlému poškození a ztrátě funkčnosti odvodnění.
- Pro koho se to hodí: Polymerbetonové žlaby a litinové rošty jsou ideální tam, kde je vysoké zatížení, plastové rošty a polypropylen poslouží v méně namáhaných prostorách.
Jak provádět pravidelnou údržbu a kontrolu drenážního systému
Správná údržba drenážního systému je klíčová pro dlouhodobou funkčnost odvodnění garáže a suterénu. Pravidelným čištěním a kontrolou se předchází ucpání, které může způsobit zpětný tlak vody a vlhkostní problémy.
Čištění odvodňovacích žlabů
Odvodňovací žlaby je nutné čistit minimálně dvakrát ročně, ideálně na jaře a na podzim. Odstranění listí, bahna a dalších nečistot zajistí volný průtok vody a zabrání zanášení drenážního potrubí pod geotextilií, která zabraňuje pronikání menších částic.
Kontrola a proplachování šachet
Kontrolní šachty by měly projít důkladnou kontrolou a proplachem nejméně jednou ročně. Proplachování drenáže pomáhá odstranit usazeniny a zbytky, které by mohly omezit sklon drenáže nebo zabránit správnému odtoku vody přes vpusti.
- Odstraňte kryty kontrolních šachet – umožní přístup k drenážnímu systému.
- Propláchněte potrubí čistou vodou – odplaví usazeniny.
- Zkontrolujte stav geotextilie a žlabů – opravte případná poškození.
- Odstraňte nečistoty z vpustí – zajistí správný odtok.
Tip: Údržba drenážního systému je nezbytná zejména u garáží se suterénem ve vyšší hladině spodní vody, kde zanedbání čištění často vede k vlhkosti a poškození konstrukce.
Doporučení pro moderní technologie v odvodnění
Moderní technologie v odvodnění garáže a suterénu
Inteligentní senzory vlhkosti umožňují kontinuální monitorování stavu okolí drenážního potrubí a odvodňovacích žlabů s přesností na 0,1 % relativní vlhkosti. Při překročení nastavené hranice vlhkosti (obvykle 15-20 %) senzory automaticky aktivují čisticí mechanismy, čímž předcházejí ucpání a poškození systému. Automatické čističe drenáží pracují s frekvencí čištění 1× za 30 dní, což výrazně snižuje potřebu manuální údržby a zajišťuje trvalou průchodnost vpustí a kontrolních šachet.
Kombinace těchto technologií s optimálním sklonem drenážního potrubí 2-3 % a použitím geotextilie s gramáží 150 g/m² zaručuje dlouhodobou funkčnost a minimalizuje riziko zanášení štěrkového lože. Geotextilie zabraňuje pronikání jemných částic do drenážního systému, což prodlužuje intervaly mezi údržbami až na 3 roky.
Pro efektivní odvodnění garáže a suterénu doporučuji dodržet následující postupy:
- Instalovat minimálně dvě kontrolní šachty – v nejvyšším a nejnižším bodě drenážního systému – pro pravidelnou kontrolu a možnost proplachu.
- Použít drenážní potrubí z PVC-U s průměrem 100 mm a otvory o šířce 1,2 mm, uložené na štěrkovém loži o frakci 8-16 mm.
- Zajistit odsazení odvodňovacích žlabů od vrat garáže o 20-30 cm, aby se zabránilo zpětnému odtoku vody.
- Volit krycí rošty dle zatížení – ocelové mřížkové rošty pro vozidla do 3,5 tuny, litinové vpusti s nosností do 12,5 tuny pro těžší zatížení.
- Napojit odvodňovací systém na kanalizační potrubí DN 110 nebo DN 125 s minimálním sklonem 2 % pro zajištění plynulého odtoku.
Tip: Častou chybou je nedostatečný sklon drenáže pod 1 %, který způsobuje tvorbu kaluží a zpomalení odtoku. Správný sklon je klíčový pro dlouhodobou funkčnost systému.
Odborná rada: Moderní technologie se hodí zejména pro novostavby a rekonstrukce s vysokými nároky na spolehlivost odvodnění. Naopak u starších objektů s omezeným přístupem k drenážním prvkům může být instalace těchto systémů komplikovaná a nákladná. V takových případech je vhodné zvážit tradiční řešení s pravidelnou manuální údržbou.
Časté dotazy
Jak hluboko by měla být položena drenážní trubka u garáže?
Drenážní trubka by měla být položena minimálně 70 cm hluboko, vždy nad úrovní základového pásu, aby efektivně odváděla vodu.
Jaký sklon je doporučen pro odvodnění garáže a suterénu?
Doporučený minimální sklon povrchů je 2-3 %, což zajišťuje správný odtok vody směrem k odvodňovacím prvkům.
Jaké materiály jsou vhodné pro drenážní potrubí a žlaby?
Pro drenážní potrubí se používá PVC-U s otvory přes 1 mm, žlaby jsou z polymerbetonu, kompozitu nebo polypropylénu, rošty litinové či plastové.
Jak často je potřeba provádět údržbu drenážního systému?
Údržba by měla zahrnovat čištění žlabů minimálně dvakrát ročně a kontrolu a proplachování kontrolních šachet alespoň jednou ročně.
Jaké jsou nejčastější chyby při odvodnění garáže a suterénu?
Mezi chyby patří nedostatečný sklon méně než 2 %, špatné napojení na kanalizaci, použití nekvalitních materiálů a zanedbání údržby.
Co je to gajgr a jak pomáhá při odvodnění?
Gajgr je lapač střešních splavenin instalovaný na okapovém svodu, zachycuje listí a nečistoty, zabraňuje zápachu suchou klapkou.
Jak vybrat správný odvodňovací žlab pro garáž?
Volba žlabu závisí na zatížení – pro osobní auta jsou vhodné žlaby s hloubkou 20 mm a šířkou kolem 100 mm, s pevnými rošty.
Kdy je nejlepší čas na instalaci odvodnění garáže a suterénu?
Nejlepší je instalovat odvodnění během suchého období s teplotami nad 5 °C, což usnadňuje práci a zajišťuje správné zatuhnutí betonu.
Jaké jsou výhody použití inteligentních senzorů vlhkosti?
Inteligentní senzory vlhkosti pomáhají detekovat zvýšenou vlhkost a automaticky aktivují údržbu nebo čištění drenáží, čímž zvyšují efektivitu.
Jak postupovat při odvodnění garáže s vysokou hladinou spodní vody?
Je potřeba použít podzemní drenážní systémy s kontrolními šachtami a případně vsakovací systémy, které odvádějí vodu mimo stavbu.
Jak správně napojit drenážní systém garáže na kanalizaci?
Napojení drenážního systému by mělo mít minimální sklon 1-2 % směrem ke kanalizaci, aby voda mohla volně odtékat bez rizika zpětného toku.
Jaké jsou kroky pro instalaci odvodňovacích žlabů v suterénu?
Instalace začíná vyhloubením rýhy s hloubkou kolem 15 cm, položení štěrkového podsypu, správným zakotvením žlabu s minimálním sklonem 1 % a zakončením napojením na odtokový systém.
