Správné překrývání výztuže je klíčové pro stabilitu a nosnost stavebních konstrukcí. Dodržení doporučených délek překrytí a správné upevnění vázacím drátem zajistí bezpečné spojení výztuže ve věnci i při různých rozestupech třmínků. Chybné překrytí může vést k oslabení konstrukce a problémům během užívání stavby.
📝 Ve zkratce
- Minimální délka překrytí výztuže je 40× průměr tyče, například 48 cm pro průměr 12 mm.
- Výztuž se ukládá ve 2 až 3 vrstvách a spojuje třmínky v rozestupech 30-50 cm.
- Krytí výztuže betonem by mělo být 20-50 mm v závislosti na prostředí, minimálně však 40 mm pro ochranu proti korozi.
- Výztuž musí být pevně vázána drátem o průměru cca 1,2 mm nebo spojena svařováním či mechanickými spojkami.
- Betonáž musí být hutněná vibrátory a beton musí zrát minimálně 28 dní pro dosažení požadované pevnosti.

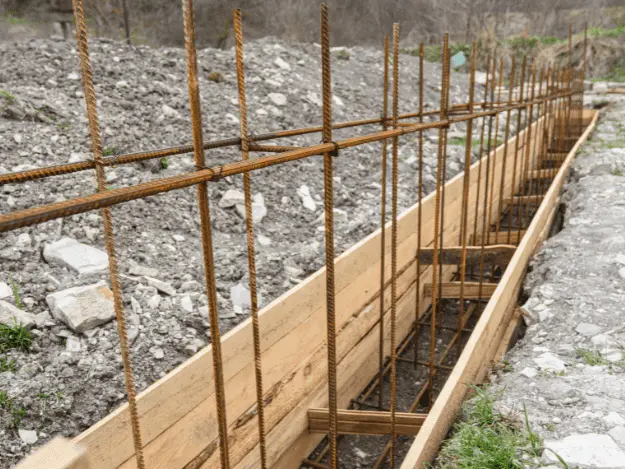

Jaká je správná délka překrytí výztuže podle průměru tyče
Minimální délka překrytí výztuže je stanovena jako 40× průměr ocelové tyče, což znamená například 40 cm pro průměr 10 mm, 48 cm pro 12 mm a 64 cm pro 16 mm. Toto pravidlo vychází z normy SNiP, která určuje správné překrytí výztužných prutů pro zajištění dostatečné pevnosti a soudržnosti železobetonové konstrukce. Překrytí výztuže musí být vždy dodrženo v souladu s těmito normami, aby se zabránilo oslabení spoje při zatížení.
Délka přesahu výztuže závisí přímo na průměru tyče a typu konstrukce, například u výztuže ve věnci je nutné dodržet správné rozestupy třmínků a pevné spojení vázacím drátem výztuže. Krytí betonem výztuže a kvalitní hutnění betonu jsou dalšími faktory, které zaručují dlouhodobou životnost a funkčnost spoje.
| Průměr tyče (mm) | Minimální délka překrytí (cm) |
|---|---|
| 10 | 40 |
| 12 | 48 |
| 16 | 64 |
Jak zajistit dostatečné překrytí výztuže podle ČSN norem
Správné překrytí výztuže znamená dodržet minimální délku přesahu podle průměru tyče a zajistit pevné spojení vázacím drátem výztuže. Při betonáži je klíčové správné krytí betonem výztuže a důkladné hutnění betonu, aby se zabránilo vzniku trhlin a degradaci spoje.
Jak správně vázat a upevnit výztužní pruty
Vázání výztuže je klíčové pro stabilitu konstrukce a správné rozložení zatížení. Výztužní pruty se nejčastěji spojují vázacím drátem o průměru 1,2 mm, který zajišťuje pevné uchycení bez deformací. Třmínky, umístěné v rozestupech 30-50 cm, pomáhají udržet požadovaný tvar a zabraňují vybočení prutů. Kromě vázání je možné použít i svařování výztuže nebo mechanické spojky, které zvyšují pevnost spoje, zejména u kritických míst jako jsou rohy nebo spoje ve věnci.
Jak správně vázat a překrývat výztužní pruty
- Připravte vázací drát – použijte drát o průměru 1,2 mm pro dostatečnou pevnost spoje.
- Upevněte pruty pomocí drátu – drát pevně omotejte kolem křížení prutů a zajistěte úzký uzel.
- Umístěte třmínky – dodržujte rozestupy 30-50 cm podle typu konstrukce a tloušťky výztuže ve věnci.
- Zkontrolujte délku překrytí výztuže – překrytí by mělo odpovídat normám, zpravidla 40 násobku průměru prutu.
- Případně svařte nebo spojte mechanickými spojkami – tyto metody zvyšují pevnost spoje, zvláště tam, kde může dojít k většímu zatížení.
- Zajistěte správné krytí betonem výztuže – vyvarujte se přímému kontaktu s deskou, aby nedošlo k korozi.
Tip: Častou chybou je nedostatečné utažení vázacího drátu, což může vést k posunu prutů při hutnění betonu. Pro koho se vázání hodí? Pro běžné betonářské výztuže, kde svařování není nutné, naopak svařování a mechanické spojky jsou vhodné pro náročnější konstrukce.
Jak zajistit správné krytí výztuže betonem
Správné krytí betonářské výztuže je klíčové pro dlouhodobou životnost konstrukce a ochranu oceli před korozí. Podle ČSN norem se krytí výztuže betonem liší podle kategorie prostředí a typu konstrukce, přičemž je nutné zajistit minimální krytí 40 mm. V praxi se používají distanční podložky, které udržují výztuž ve správné pozici během betonáže a zajišťují rovnoměrné krytí po celém obvodu prutů.
Jaké je správné krytí výztuže betonem podle prostředí?
Krytí výztuže betonem se pohybuje mezi 20 a 50 mm v závislosti na kategorii prostředí a druhu konstrukce. Pro vnitřní suché prostředí může stačit krytí od 20 do 30 mm, zatímco v agresivnějších venkovních podmínkách je požadováno krytí až 50 mm. Minimální krytí 40 mm platí jako standardní hodnota pro většinu konstrukcí, protože chrání výztuž proti korozi způsobené pronikáním vlhkosti a chemických látek. Při nedostatečném krytí betonem výztuže hrozí snížení pevnosti konstrukce a zkrácení její životnosti.
Typy krytí podle prostředí:
- Suché vnitřní prostředí: 20-30 mm
- Vlhlé vnitřní prostředí: 30-40 mm
- Exteriér chráněný: 40-50 mm
- Exteriér vystavený agresivním vlivům: 50 mm a více

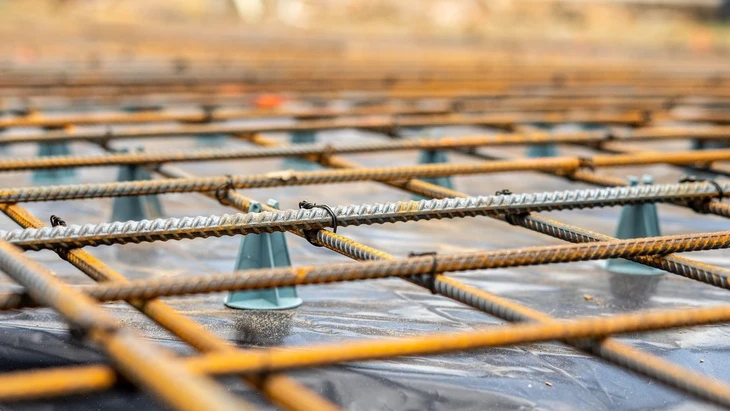

Jak používat distanční podložky pro zajištění správného krytí?
Distanční podložky jsou nezbytné pro správné krytí výztuže betonem a udržení jejích rozestupů při betonáži. Podložky se umisťují pod výztužní pruty i pod třmínky, aby se zabránilo jejich přímému kontaktu se zemí nebo bedněním. Správné použití distančních podložek zabraňuje posunu prutů během hutnění betonu a zajišťuje, že beton dokonale obalí výztuž. Výsledkem je optimální pevnost konstrukce a dostatečná korozní ochrana. Bez těchto podložek hrozí snížení krytí betonem a zvýšené riziko koroze.
Tipy pro používání distančních podložek:
- Volte podložky odpovídající průměru kameniva v betonu
- Umisťujte podložky pravidelně podle délky překrytí výztuže
- Používejte vázací drát výztuž pro fixaci prutů k podložkám
- Kontrolujte správné rozestupy třmínků, aby výztuž nepohnula při hutnění betonu

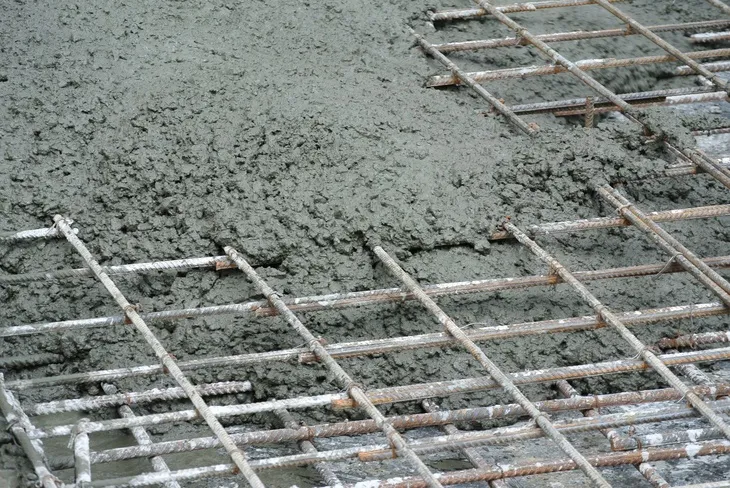

Betonáž a ochrana výztuže během stavby
Betonáž a ochrana výztuže během stavby představují klíčové faktory pro dosažení dlouhodobé pevnosti a stability konstrukce. Správný postup při hutnění betonu, konzistence směsi i dodržení doby zrání ovlivňují kvalitu krytí betonem výztuže a její korozní ochranu. Níže najdete praktické rady, jak správně překrývat výztuž při betonáži a zajistit její optimální ochranu.
Jak správně hutnit beton vibrátory během betonáže?
Hutnění betonu vibrátory je nezbytné pro odstranění vzduchových bublin, které by mohly oslabit pevnost konstrukce. Vibrátory je třeba používat rovnoměrně a s dostatečnou intenzitou, aby beton získal homogenní konzistenci a správně vyplnil prostor kolem výztuže ve věnci. Při hutnění je důležité respektovat rozestupy třmínků a délku překrytí výztuže, aby nedošlo k jejímu posunu. Nesprávné hutnění může vést k segregaci betonu, což oslabuje krytí betonem výztuže a zvyšuje riziko korozní ochrany.
Jaká je správná konzistence betonu pro optimální pevnost konstrukce?
Konzistence betonu musí být dostatečně plastická, aby beton snadno obalil výztužní pruty a vyplnil bednění bez vzniku dutin. Příliš řídký beton podporuje odtok vody a segregaci, což může snížit pevnost konstrukce a ohrozit krytí betonem výztuže. Naopak příliš tuhá směs ztěžuje hutnění a obalení výztuže. Správná konzistence přispívá k rovnoměrnému rozložení zatížení a dlouhodobé odolnosti konstrukce, přičemž dodržení optimální konzistence zajišťuje i efektivní vázání a překrytí výztužních prutů.
Proč je důležité dodržet minimální 28denní zrání betonu?
Minimální doba zrání betonu 28 dní je nezbytná pro dokončení chemické hydratace cementu, během které se beton pevně zpevňuje a získává požadovanou odolnost vůči mechanickému a povětrnostnímu zatížení. Nedostatečné zrání může vést k nedostatečnému krytí betonem výztuže a zvýšit riziko její koroze. Při správném zrání se zvyšuje pevnost betonu a jeho schopnost chránit výztuž před vlhkostí, což je klíčové při stavbě betonového základu.
Tip: Při betonáži věnce věnujte pozornost nejen délce překrytí výztuže a použití vázacího drátu výztuž, ale také pravidelnému a pečlivému hutnění vibrátory. Správné překrytí a hutnění sníží riziko prasklin a korozních poškození.
_“Betonáž a správná ochrana výztuže jsou základem pevné konstrukce, která vydrží desítky let,“_ říká stavební inženýr Jan Novotný.
Specifika překrytí výztuže v různých klimatických podmínkách
Extrémní klimatické podmínky zásadně ovlivňují správné překrytí výztuže při stavbě. Mráz a zvýšená vlhkost vyžadují zvětšení krytí betonem výztuže, aby se zabránilo korozi a degradaci materiálu. Délka překrytí výztuže ve věnci se v těchto případech prodlužuje o 20 až 30 % oproti standardním hodnotám podle ČSN norem. Kromě toho je nutné dbát na přesné rozestupy třmínků a pevné vázání drátem, což zajišťuje stabilitu konstrukce během hutnění betonu. Ochranné postupy, jako jsou předehřevy nebo použití přísad do betonu proti zamrznutí, podporují správný průběh zrání betonu a zabraňují tvorbě trhlin.
Tipy pro správné překrývání výztuže při betonáži
- Zvětšte krytí betonem výztuže minimálně o 5 mm v mokrých a vlhkých podmínkách
- Prodlužte délku překrytí výztuže ve věnci o 20-30 % při nízkých teplotách
- Zajistěte pevné vázání drátu výztuže a dodržujte správné rozestupy třmínků
- Použijte ochranné přísady do betonu a sledujte správné hutnění betonu
- V případě mrazu aplikujte předehřevy nebo izolační kryty na čerstvý beton
Dodržení těchto doporučení výrazně zvyšuje odolnost konstrukce a minimalizuje riziko poškození způsobeného nepříznivými klimatickými podmínkami.
Kontrola kvality překrytí výztuže
Kontrola kvality překrytí výztuže je klíčová pro zajištění dlouhodobé pevnosti betonové konstrukce. Na stavbě se zaměřte na přesné měření krytí betonem, pevnost vázání drátem a správné uložení prutů podle projektové dokumentace.
Nástroje pro měření krytí
Pro stavební kontrolu se používá měřidlo krytí betonu, které umožňuje rychlé a přesné určení vzdálenosti výztuže od povrchu betonu. Přesnost měření je obvykle do 1 mm, což stačí pro ověření souladu s normami ČSN a projektovou dokumentací.
Kontrola pevnosti vázání
Správné vázání výztuže vázacím drátem zabraňuje posunu prutů během hutnění betonu. Kontrolujte pevnost vázání dotykem a vizuální kontrolou, zda je drát utažený a pevně drží výztužní pruty bez volných míst.
Správné uložení prutů
Výztužní pruty musí být uloženy podle projektu s dodržením rozestupů třmínků a správnou délkou překrytí výztuže ve věnci. Nesprávné uložení může vést k poruchám konstrukce a zhoršení krytí betonem výztuže.
- Změřte krytí betonem – použijte měřidlo pro kontrolu vzdálenosti výztuže od povrchu.
- Zkontrolujte pevnost vázání – zajistěte pevné a správně dotažené spoje vázacím drátem.
- Ověřte uložení prutů – dodržte rozestupy třmínků a délku překrytí podle ČSN norem.
Tip: Překrývání výztuže jak na to správně provést, zjistíte nejlépe kombinací přesného měření krytí a kontrolou pevnosti vázání, což výrazně ovlivňuje kvalitu betonového základu.
Časté dotazy
Jaká je minimální délka překrytí roxorů o průměru 12 mm?
Minimální délka překrytí je 40× průměr tyče, tedy 48 cm pro roxor průměru 12 mm.
Jaký drát se používá k vázání výztuže?
Používá se vázací drát o průměru cca 1,2 mm, který pevně drží pruty pohromadě.
Jaká je doporučená tloušťka krytí výztuže betonem?
Krytí betonem by mělo být mezi 20-50 mm podle prostředí, minimálně však 40 mm pro ochranu proti korozi.
Jak často se umísťují třmínky při vázání výztuže?
Třmínky se umísťují v rozestupech 30-50 cm, aby držely pruty pevně na místě.
Proč je důležité hutnit beton vibrátory?
Hutnění vibrátory odstraňuje vzduchové bubliny a zajišťuje správné obalení výztuže betonem, což zvyšuje pevnost konstrukce.
Jak dlouho musí beton zrát pro dosažení pevnosti?
Beton musí zrát minimálně 28 dní, aby dosáhl požadované pevnosti a ochránil výztuž.
Jak překrývat výztuž ve věnci na staré stavbě?
Překrytí ve věnci musí dodržovat normu 40× průměr tyče, přičemž je důležité správné vázání a krytí výztuže betonem.
Jaké chyby se nejčastěji dělají při překrývání výztuže?
Nejčastější chyby jsou nedostatečná délka překrytí, špatné vázání a nedodržení krytí betonem, což vede ke snížení pevnosti.
Jak kontrolovat kvalitu překrytí výztuže na stavbě?
Kvalitu kontrolujte měřením krytí betonem, pevností vázání a správným uložením prutů podle projektové dokumentace.
Jak se mění překrytí výztuže v extrémních klimatických podmínkách?
V mrazivých nebo vlhkých podmínkách se doporučuje zvýšení krytí o 10-20 mm a prodloužení délky překrytí o 10 %, plus použití antikorozních nátěrů.
Jak správně vázat výztužní pruty, aby překrytí bylo pevné a stabilní?
Výztužní pruty se vázají pomocí ocelového vázacího drátu o průměru 1,2 mm, přičemž každý spoj by měl být pevně utažený a zajistit, že pruty nebudou během betonáže posunuty.
Jaký je doporučený průměr roxorů pro ztracené bednění a jak ovlivňuje překrytí?
Pro ztracené bednění se obvykle používají roxory o průměru 10 až 12 mm; překrytí by mělo být minimálně 25 mm, aby byla zajištěna dostatečná ochrana proti korozi a pevnost spoje.
