Správné vibrování betonu je klíčové pro dosažení maximální pevnosti a dlouhé životnosti konstrukce. Použití ponorného vibrátoru s vhodnou frekvencí vibrací zajistí rovnoměrné hutnění betonu a odstranění vzduchových bublin. Správné překrytí vibračních kruhů přispívá k rovnoměrnému zhutnění a minimalizuje riziko vzniku trhlin.
Co si zapamatovat
- Správná doba vibrování betonu na jednom místě je 5-15 sekund podle konzistence směsi.
- Akční dosah vibrátoru je 8-10násobek průměru vibrační hlavice, obvykle 25-100 mm.
- Vibrační hlavici ponořujte kolmo, a při vytahování pomalu nahoru a dolů, aby nevznikly vzduchové bubliny.
- Optimální teplota betonu pro hutnění je 10-25 °C, při vyšších teplotách je potřeba zkrátit dobu vibrování.
- Vibrátor by se měl přesouvat s překrytím vibračních kruhů minimálně o 10 cm, aby byla zajištěna celistvost betonu.
Jak správně vibrovat beton krok za krokem
Jak správně vibrovat beton pro dosažení optimální pevnosti a trvanlivosti znamená dodržet přesný postup s ponorným vibrátorem. Beton by měl být vibrován 5-15 sekund na každý bod, přičemž vibrační kruhy musí mít překrytí minimálně 10 cm, aby se zabránilo vzduchovým bublinám a zajistilo rovnoměrné hutnění betonu. Klíčový je také správný pohyb vibrátoru při vytahování, který udrží mikrostrukturu směsi bez dutin.
Příprava na vibrování betonu
Před vibrováním zkontrolujte konzistenci betonové směsi, která by měla být vhodná pro hutnění bez ztráty tekutosti. Vyberte ponorný vibrátor s vibrační hlavicí o průměru 25-100 mm podle tloušťky vrstvy betonu. Správná příprava zajišťuje efektivní přenos frekvence vibrací do směsi a usnadní odvod vzduchu.
Správný způsob ponoření a vibrování

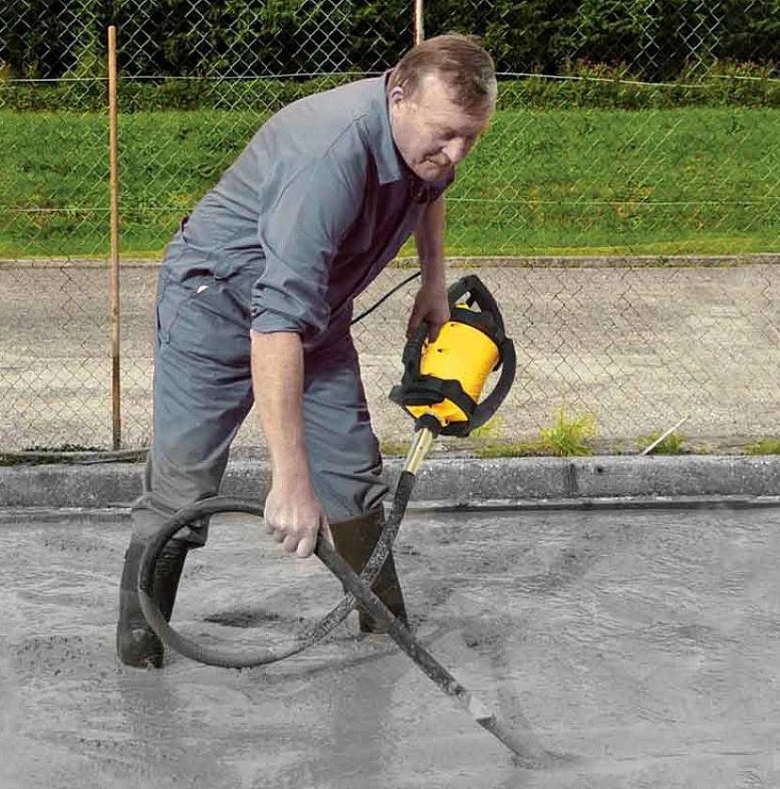

Ponorný vibrátor ponořte kolmo do betonu, aby vibrační hlavice zcela obklopila betonová hmota. Doba vibrování na jednom místě by měla být 5-15 sekund, podle konzistence směsi a tloušťky vrstvy. Příliš krátká doba nevytěsní vzduch, naopak příliš dlouhá může vést k segregaci materiálu.
Pohyby při vytahování vibrátoru
Vibrátor vytahujte pomalu s mírnými pohyby nahoru a dolů, aby se rozptýlily vzduchové bubliny a nevznikaly dutiny. Rychlé nebo prudké pohyby způsobují vznik nerovností a snižují pevnost betonu. Překrytí vibračních kruhů o minimálně 10 cm zajišťuje homogenní hutnění bez mezer.
- Výběr vibrátoru – zvolte správný průměr vibrační hlavice podle vrstvy betonu
- Ponoření vibrátoru – kolmo a pomalu do betonu, aby byla hlavice zcela ponořená
- Vibrování – na každém místě 5-15 sekund s kontrolou konzistence směsi
- Pohyb při vytahování – pomalé táhnutí s mírným pohybem nahoru a dolů
- Překrytí vibračních kruhů – minimálně 10 cm pro rovnoměrné hutnění
Tip: Častá chyba je příliš rychlé vytahování vibrátoru, které zanechává vzduchové bubliny a snižuje pevnost. Tento způsob vibrování betonu je vhodný pro většinu stavebních prací, ale u velmi tenkých vrstev nebo speciálních směsí může být třeba upravit dobu vibrování.
Jak vybrat vhodný vibrátor pro různé typy betonových směsí
Výběr správného ponorného vibrátoru závisí na typu betonové směsi a podmínkách stavby. Frekvence vibrací a způsob ovládání vibrátoru významně ovlivňují hutnění betonu a jeho mikrostrukturu, což přímo souvisí s pevností a trvanlivostí konstrukce.
Typy ponorných vibrátorů
Elektrické vibrátory s měničem frekvence okolo 200 Hz jsou nejčastější volbou pro běžné betonové směsi díky snadné ovladatelnosti a stabilní frekvenci vibrací. Pneumatické vibrátory jsou vhodné zejména do vlhkých či výbušných prostředí, kde je zakázáno použití elektriky. Benzinové vibrátory poskytují mobilitu na stavbách bez přístupu k elektřině, ale produkují zplodiny, což omezuje jejich použití v uzavřených prostorách. Hydraulické vibrátory se využívají pro speciální betonové směsi vyžadující přesnou kontrolu vibrací a vysoký výkon.
| Typ vibrátoru | Výhody | Nevýhody |
|---|---|---|
| Elektrický | Stabilní frekvence, snadná údržba | Nutnost přívodu elektřiny |
| Pneumatický | Bezpečný ve vlhkých prostředích | Potřeba stlačeného vzduchu |
| Benzinový | Mobilita, nezávislost | Emise zplodin, hlučnost |
| Hydraulický | Vysoký výkon, přesná regulace | Složitější údržba |
Frekvence vibrací a jejich vliv
Ponorný vibrátor obvykle pracuje s frekvencí 12 000-18 000 kmitů za minutu, což odpovídá 200-300 Hz. Tato frekvence je klíčová pro optimalizaci mikrostruktury betonu – správné překrytí vibračních kruhů zaručuje odstranění vzduchových bublin a rovnoměrné hutnění směsi. Příliš nízká frekvence může způsobit nedostatečné zhutnění, zatímco příliš vysoká vede k segregaci složek betonu. Doba vibrování by měla být přiměřená, aby se dosáhlo maximální pevnosti betonu bez jeho přehřátí nebo oddělení složek.
Tipy na správné vibrování betonu pro lepší pevnost a životnost zahrnují výběr vibrátoru s vhodnou frekvencí a kontrolu doby vibrování podle typu směsi a podmínek.
Optimální doba a frekvence vibrování betonu
Optimální doba a frekvence vibrování betonu zásadně ovlivňuje hutnění betonu a následnou pevnost betonu. Správné nastavení těchto parametrů pomáhá odstranit vzduchové bubliny a zajistit homogenní mikrostrukturu.
Doporučená doba vibrování na jednom místě
Doba vibrování by měla být přibližně 5-15 sekund na jeden bod, přizpůsobená konzistenci betonu a velikosti konstrukce. Příliš krátké vibrování neodstraní vzduchové bubliny, příliš dlouhé může vést k segregaci směsi. Ponorný vibrátor tak efektivně zhutní beton a zajistí pevnost betonu bez rizika narušení struktury.
Frekvenční rozsah vibrátorů
Frekvence vibrací se obvykle pohybuje mezi 12 000 a 18 000 kmitů za minutu (200-300 Hz). Moderní vibrátory často využívají měnič frekvence, který zvyšuje výkon a stabilitu vibrací. Vyšší frekvence zlepšuje překrytí vibračních kruhů a tím i celkovou kvalitu hutnění betonu.
Tipy na správné vibrování betonu pro lepší pevnost a životnost:
- dodržujte dobu vibrování 5-15 sekund na jedno místo
- používejte vhodný průměr vibrační hlavice s ohledem na akční dosah 8-10násobek její velikosti
- kontrolujte frekvenci vibrací pro efektivní odstranění vzduchových bublin

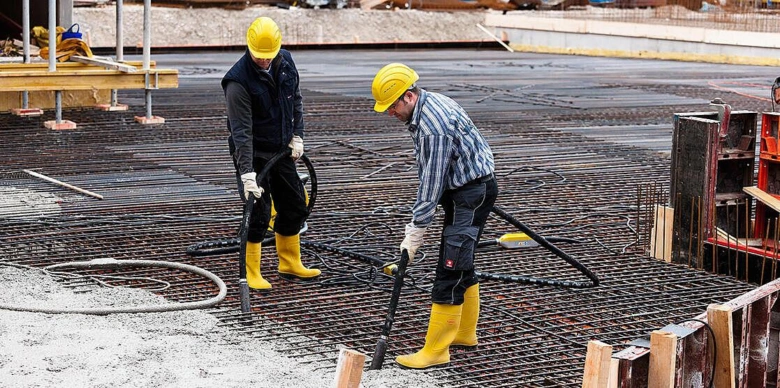

Jak postupovat při vibrování betonových vrstev a překrytí vibračních bodů
Správné vibrování betonu vyžaduje systematický přístup k vrstvení a překrývání vibračních kruhů. Dodržení správného postupu pomáhá eliminovat vzduchové bubliny a výrazně zvyšuje pevnost betonu.
Vibrování vrstev betonu po 30 cm
Beton byste měli vibrovat po vrstvách o tloušťce přibližně 30 cm, což umožní ponornému vibrátoru optimálně proniknout a zajistit rovnoměrné hutnění betonu. Takto postupné zhutnění minimalizuje vznik dutin a zlepšuje mikrostrukturu betonu, což vede k lepší pevnosti a trvanlivosti.
Překrytí vibračních kruhů o 10 cm
Při vibrování je nezbytné, aby se vibrační kruhy překrývaly nejméně o 10 cm. Toto překrytí zamezuje vzniku vzduchových bublin a zajišťuje hladké spojení vrstev. Vertikální vložení ponorného vibrátoru a pomalý pohyb nahoru a dolů během doby vibrování pomáhají dosáhnout optimální frekvence vibrací a kvalitního hutnění.
- Připravte vrstvu betonu o tloušťce cca 30 cm
- Vložte ponorný vibrátor vertikálně do středu vrstvy
- Pomalu pohybujte vibrátorem nahoru a dolů, udržujte dobu vibrování odpovídající tloušťce vrstvy
- Posuňte vibrátor o cca 20 cm, aby vibrační kruhy překrývaly předchozí o minimálně 10 cm
- Opakujte postup do úplného zaplnění bednění
Tip: Častou chybou je příliš rychlý pohyb vibrátoru, který neumožní dostatečné hutnění a vede k tvorbě vzduchových bublin. Dodržování správného postupu vibrování betonu v bednění je zásadní pro dosažení dlouhodobé pevnosti a životnosti konstrukce.
Jak pečovat o vibrátor a zajistit bezpečnost práce
Bezpečnost práce a správná údržba vibrátoru patří k základním pravidlům úspěšného hutnění betonu. Při vibrování betonu je nutné motor ponorného vibrátoru nikdy nevypínat pod betonem, protože by mohlo dojít k jeho poškození nebo nepravidelnému rozložení frekvence vibrací. Hřídel vibrátoru je třeba ohýbat pouze jemně a nikdy ne násilím, aby nedošlo k zlomení či prasknutí, což by zhoršilo dosažení pevnosti betonu.
Jak postupovat při vibrování betonu v bednění
- Nevhodné dotlačování vibrátoru do betonu vede k poškození vibrátoru i nekvalitnímu zhutnění
- Přesné překrytí vibračních kruhů zajistí rovnoměrné odstranění vzduchových bublin
- Doba vibrování by měla odpovídat typu betonu, obvykle 15 až 30 sekund na jedno místo
- Po práci je nutná pravidelná údržba vibrátoru, zejména čištění a kontrola stavu hřídele
Chyby, kterých se vyvarovat při vibraci betonu, zahrnují přerušované vypínání motoru pod betonem a příliš silné ohýbání hřídele. Správné zacházení prodlužuje životnost nástroje a zvyšuje pevnost betonu.
Dopad vibrování na pevnost a trvanlivost betonu
Správné vibrování betonu je klíčové pro dosažení požadované pevnosti a trvanlivosti konstrukce. Tato metoda zajišťuje správné hutnění betonu, odstraňuje vzduchové bubliny a minimalizuje póry v jeho mikrostruktuře, čímž posiluje výslednou kvalitu materiálu.
Doporučené normy pro hutnění betonu
Normy ČSN EN 12504-4 a ČSN EN 206 přesně stanovují požadavky na hutnění betonu a jeho kvalitu. ČSN EN 12504-4 popisuje metody zkoušení pevnosti betonu v konstrukci, které zahrnují i hodnocení správnosti hutnění. ČSN EN 206 určuje požadavky na složení a vlastnosti betonu, včetně doporučených parametrů pro hutnění a dobu vibrování, aby byla zajištěna maximální pevnost betonu.
Metody kontroly kvality hutnění betonu
K ověření správnosti hutnění betonu slouží několik metod, mezi nimi měření hustoty a ultrazvukové testy. Měření hustoty umožňuje zjistit, zda byla dosažena požadovaná kompaktnost materiálu. Ultrazvukové testy zase hodnotí vnitřní strukturu betonu a odhalují případné dutiny nebo nedostatky způsobené nedostatečným vibrováním. Pro správné hutnění je důležité dodržet dostatečnou dobu vibrování a správné překrytí vibračních kruhů ponorným vibrátorem s odpovídající frekvencí vibrací.
- Dodržujte doporučenou dobu vibrování podle normy a velikosti konstrukce
- Používejte ponorný vibrátor s vhodnou frekvencí vibrací pro daný typ betonu
- Zajistěte překrytí vibračních kruhů při postupném posunu vibrátoru
Tip: Správná vibrace betonu nejen zvyšuje pevnost betonu, ale také prodlužuje jeho trvanlivost díky eliminaci vzduchových pórů a lepší mikrostruktuře. Pro ověření hutnění doporučuji provést ultrazvukové testy, zejména u konstrukcí s vysokými nároky na pevnost.
Časté dotazy
Jak dlouho by měl beton vibrovat na jednom místě?
Doba vibrování je obvykle 5-15 sekund na jeden vibrační bod v závislosti na konzistenci betonu.
Proč je důležité ponořit vibrátor kolmo do betonu?
Kolmé ponoření zajišťuje rovnoměrné přenášení vibrací a zabrání vzniku vzduchových bublin.
Jaká je optimální teplota betonu pro vibrování?
Optimální teplota pro hutnění betonu je mezi 10 a 25 °C.
Jak často by se měly vibrační body překrývat?
Vibrační kruhy by měly být překryty minimálně o 10 cm, aby byla zajištěna celistvost betonu.
Jaký průměr mají běžně vibrační hlavice u ponorných vibrátorů?
Průměr vibračních hlavic se pohybuje od 25 do 100 mm.
Jaký typ vibrátoru je vhodný pro větší hloubky hutnění?
Pneumatické vibrátory jsou vhodné pro větší hloubky díky chlazení vzduchem a výkonnému kompresoru.
Je vhodné vypínat motor vibrátoru, když je hlavice stále v betonu?
Ne, motor vibrátoru by neměl být vypínán, pokud je hlavice ponořená v betonu, aby nedošlo k poškození zařízení.
Jaká je frekvence vibrací ponorných vibrátorů?
Frekvence vibrací se pohybuje obvykle mezi 12 000 a 18 000 kmitů za minutu.
Jak se kontroluje kvalita hutnění betonu v terénu?
Kvalita hutnění se kontroluje měřením hustoty betonu a ultrazvukovými testy, které detekují dutiny v betonu.
Jak dlouho by měl beton zůstat v bednění po vibrování?
Beton by měl zůstat v bednění minimálně 7 dní, aby správně zatvrdnul a dosáhl požadované pevnosti.
Jaký je doporučený počet opakování vibrování na jednom místě?
Doporučuje se vibrovat beton na jednom místě obvykle 2 až 3 sekundy, opakovaně podle potřeby, aby se dosáhlo úplného zhutnění bez přehřívání směsi.
Jaký vliv má správná technika vibrování na pevnost betonu?
Správná technika vibrování může zvýšit pevnost betonu až o 20 % tím, že odstraní vzduchové bubliny a zajistí rovnoměrné zhutnění směsi.
