Vibrování betonu je klíčovým krokem pro dosažení pevné a trvanlivé konstrukce. Správné zhutnění pomocí zhutňovače betonu nebo vibrační tyče do betonu odstraňuje vzduchové bubliny a zajišťuje optimální soudržnost směsi. Nedodržení správného postupu může vést k oslabení betonu a vzniku trhlin.
🔑 Klíčové body
- Vibrování betonu odstraňuje až 50 % vzduchových bublin, což zvyšuje pevnost a odolnost konstrukce.
- Ideální frekvence vibrací pro beton se zrny do 32 mm je 11 000 až 14 000 vibrací za minutu.
- Průměr vibrační hlavice se pohybuje od 25 do 100 mm, přičemž větší průměr zaručuje větší zhutňovací výkon.
- Beton se vibruje ve vrstvách o tloušťce max. 50 cm, přičemž vibrační body mají překrytí asi 10 cm (50 %).
- Správný postup vibrování zahrnuje vkládání hlavice svisle, vibrování 5-15 sekund na bod a pomalé vytahování hlavice.
Proč je vibrování betonu důležité?
Vibrování betonu je nezbytné pro odstranění až 50 % vzduchových bublin, které vznikají během míchání a ukládání směsi. Tyto bubliny výrazně snižují pevnost betonu a zvyšují jeho poréznost, což negativně ovlivňuje odolnost vůči vlhkosti, chemikáliím a mrazu. Správným vibrováním se dosahuje kompaktní a homogenní struktury, která prodlužuje dobu životnosti betonové konstrukce o desítky let. Použití vibrační tyče do betonu nebo zhutňovače betonu na vrtačku je klíčové pro efektivní ruční hutnění i mechanizované zhutňování větších objemů.
Proč vibrovat beton?
Vibrování betonu účinně odstraňuje vzduchové bubliny, které by jinak způsobily snížení pevnosti až o 30-50 %. Tyto bubliny vytvářejí v betonu póry, které zhoršují jeho soudržnost a zvyšují riziko vzniku trhlin při mrazech a působení vlhkosti. Použití vibrátoru na beton zajišťuje rovnoměrné rozložení kameniva, cementové pasty a vody, čímž zabraňuje segregaci směsi. Tím se zvyšuje pevnost betonu v tlaku a jeho trvanlivost. Správný postup vibrování zaručuje dlouhodobou stabilitu konstrukce a minimalizuje riziko poruch během celé doby životnosti.
Proč je potřeba vibrovat beton?
Bez vibrování beton obsahuje vzduchové kapsy a nerovnoměrně rozložené složky, což způsobuje oslabení struktury a snížení pevnosti až o 30 %. Vibrování zajistí homogenní rozložení všech složek směsi a zabrání nežádoucí segregaci, kdy těžší kamenivo klesá a cementová pasta stoupá. Tato homogenita směsi prodlužuje dobu životnosti betonu a snižuje riziko vzniku trhlin pod vlivem teplotních změn nebo mechanického zatížení. Použití vhodného zhutňovače betonu a dodržení správného postupu vibrování jsou proto nezbytné pro dosažení požadované kvality a trvanlivosti betonové konstrukce.
- Správný zhutňovač betonu dosahuje frekvence vibrací 11 000 až 14 000 vibrací za minutu, což je ideální pro beton se zrny kameniva do 32 mm
- Ruční hutnění betonu je vhodné pro menší plochy a opravy, kde není potřeba velký výkon vibrátoru
- Vibrátor na beton umožňuje rychlé a rovnoměrné hutnění větších objemů betonu, čímž zajišťuje správnou soudržnost a pevnost
Tip: Častou chybou je příliš krátké vibrování, které neodstraní všechny vzduchové bubliny, nebo naopak příliš dlouhé vibrování, které může způsobit segregaci směsi. Dodržujte proto doporučenou dobu 5-15 sekund na jeden vibrační bod podle konzistence betonu a frekvence vibrací.
Pro koho se vibrování hodí vs. pro koho ne: Vibrování je nezbytné u všech betonových konstrukcí vystavených zatížení a vlivům prostředí, například základů, stěn, sloupů a podlah. Naopak u velmi malých a jednoduchých betonových prvků, které nejsou nosné, může být vibrování méně kritické, ale i zde se doporučuje pro zvýšení kvality materiálu.
Technické parametry vibrování betonu
Technické parametry vibrování betonu zásadně ovlivňují kvalitu výsledné konstrukce a efektivitu práce. Správná volba frekvence vibrací a průměru vibrační hlavice je klíčová pro odstranění vzduchových bublin a dosažení rovnoměrného zhutnění bez segregace betonu.
Jaká je ideální frekvence vibrací betonu?
Optimální frekvence vibrací betonu se pohybuje mezi 11 000 a 14 000 vibracemi za minutu. Tato frekvence umožňuje efektivní odstranění vzduchových bublin, které by jinak oslabily strukturu betonu. Příliš nízká frekvence nemusí zajistit dostatečné zhutnění, zatímco příliš vysoká může způsobit segregaci betonu, tedy oddělení kameniva od cementové pasty. Proto je důležité dodržet doporučený rozsah, aby kvalita betonu odpovídala normám. Tento parametr je zásadní při ručním hutnění betonu, ale i při použití mechanických zařízení jako je vybrator na beton DEK nebo zhutňovač betonu na vrtačku.
Jaký průměr hlavice vibrátoru zvolit?
Průměr vibrační hlavice se obvykle pohybuje od 25 do 100 mm a volba závisí především na objemu betonu a typu konstrukce. Menší hlavice kolem 25-40 mm se hodí pro zhutnění menších objemů nebo detailních částí konstrukce, například při ručním hutnění betonu kolem výztuže. Větší hlavice nad 80 mm jsou efektivní u masivnějších betonových konstrukcí, kde je potřeba zhutnit větší objem betonu rychle a rovnoměrně. Průměr hlavice zároveň určuje, jaký objem betonu lze za hodinu zpracovat, což přímo ovlivňuje produktivitu práce.
| Průměr hlavice (mm) | Objem betonu (m³/hod) | Vhodnost použití |
|---|---|---|
| 25-40 | 0,2-0,5 | Detailní práce, malé objemy |
| 40-80 | 0,5-1,5 | Standardní konstrukce, střední objemy |
| 80-100 | 1,5 a více | Masivní konstrukce, velké objemy |
Tip: Při návodu na správné vibrování betonu je třeba zvolit nejen správný průměr hlavice, ale také dodržet doporučený čas vibrování podle typu a objemu betonu, aby byla zajištěna jeho optimální kvalita a životnost.
Typy vibrátorů a jejich použití
Při výběru zhutňovače betonu je nezbytné přizpůsobit typ vibrátoru rozsahu a charakteru práce. Ruční vibrátory, dostupné v elektrické, benzínové i bateriové variantě, se používají především pro malé a střední plochy do 10 m², například při ručním hutnění betonu na menších stavbách. Mechanické vibrátory s ohebným hřídelem dlouhým do 4 metrů umožňují efektivní zhutnění středně velkých konstrukcí, kde není možné použít ruční nástroje.
Pneumatické vibrátory vyžadují připojení na výkonný vzduchový kompresor s minimálním tlakem 6 barů, což omezuje jejich použití na větší stavby s odpovídajícím technickým zázemím. Pneumatické vibrátory mají chlazení proudícím vzduchem, což umožňuje práci v hloubkách nad 2 metry bez přehřívání. Hydraulické vibrátory poskytují vysoký výkon a přesné vibrování, jsou vhodné pro náročné aplikace, například u velkých prefabrikovaných prvků, ale jejich pořizovací náklady jsou výrazně vyšší.
| Typ vibrátoru | Nejvhodnější použití | Výhody | Nevýhody |
|---|---|---|---|
| Ruční (elektrický, benzínový, bateriový) | Malé až střední plochy do 10 m² | Jednoduchost, nízká cena | Omezený dosah, nevhodný pro velké plochy |
| Mechanický s ohebným hřídelem (do 4 m) | Střední konstrukce | Flexibilita, větší dosah | Omezená délka hřídele |
| Pneumatický | Velké stavby s technickou vybaveností | Chlazení vzduchem, vhodný do hloubek | Nutnost výkonného kompresoru |
| Hydraulický | Náročné aplikace, prefabrikáty | Vysoký výkon, přesné vibrování | Vysoké pořizovací náklady |
Tip: Při používání vibrační tyče do betonu dodržujte ponoření hlavice minimálně 20 cm do betonu a hloubku vrstvy maximálně 50 cm, aby nedošlo k podhutnění nebo přehutnění materiálu. Nevhodná délka nebo rychlost vytahování hlavice může způsobit segregaci směsi a oslabení konstrukce.
Ruční vibrátory jsou vhodné pro menší zakázky a opravy, zatímco mechanické a pneumatické vibrátory se hodí pro větší plochy a složitější konstrukce. Hydraulické vibrátory doporučuji pro profesionální použití na velkých stavbách. Naopak pro malé domácí práce nejsou hydraulické vibrátory ekonomicky efektivní.
Otázka, je nutné beton vibrovat a jaký zhutňovač použít, má jasnou odpověď – vibrování je nezbytné pro dosažení vysoké pevnosti a trvanlivosti betonu. Bez správného vibrování hrozí vznik vzduchových kapes, segregace směsi a snížení odolnosti konstrukce vůči vlhkosti, mrazu a chemikáliím.
Jak postupovat při správném vibrování betonu krok za krokem
Správný postup vibrování betonu je klíčový pro zajištění pevnosti a trvanlivosti konstrukce. Následující návod na správné vibrování betonu při stavbě obsahuje osm pravidel rozdělených do čtyř hlavních částí, které vám pomohou zvládnout tento proces efektivně a bez chyb.
Příprava a volba vibrační hlavice
Výběr správné vibrační hlavice závisí na průměru a konzistenci betonu. Obvykle se používá vibrační tyč do betonu s průměrem odpovídajícím tloušťce vrstvy. Vibrátor na beton DEK nebo ruční zhutňovač betonu na vrtačku musí být před použitím řádně připravený a zkontrolovaný, aby fungoval bez přerušení.
Vkládání a doba vibrování hlavice

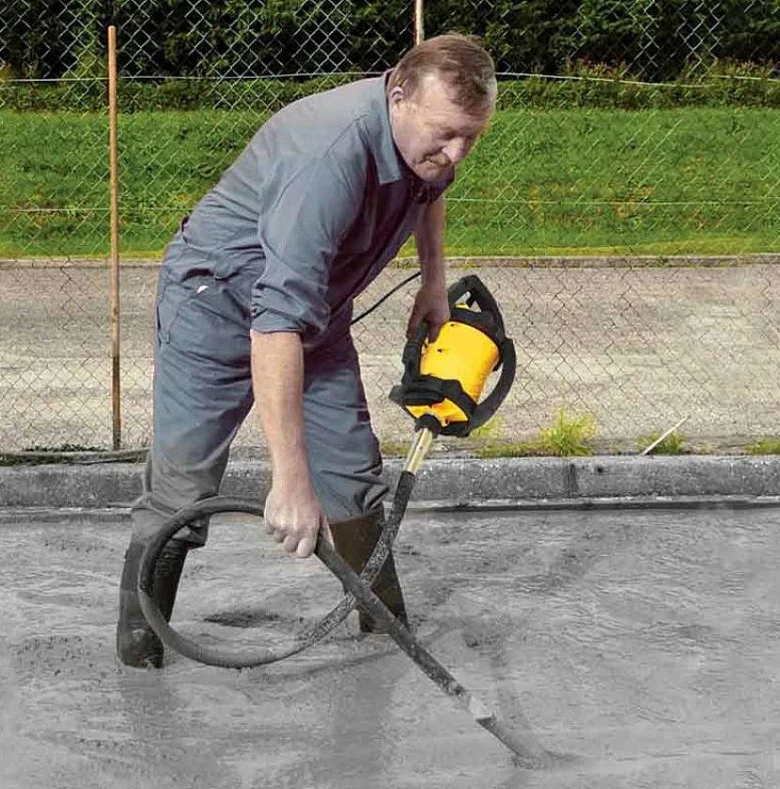

Vibrační hlavici vždy vkládejte svisle do vrstvy betonu. Doba vibrování by měla být 5-15 sekund na jeden bod, podle konzistence směsi. Příliš krátké nebo dlouhé vibrování může ovlivnit kvalitu zhutnění betonu a vést k vzniku vzduchových bublin.
Překrytí vibračních bodů a vrstvy betonu
Vibrační body musí být umisťovány s překrytím asi 10 cm, tedy přibližně 50 %. Vrstva betonu by neměla přesáhnout 50 cm, aby bylo zaručeno rovnoměrné ztužování betonu. Tento způsob zabraňuje vzniku dutin a zajišťuje kompaktní strukturu.
Vytahování hlavice a dokončovací práce
Hlavici vytahujte pomalu a rovnoměrně, těsně pod povrchem betonu s rychlým tahem, aby nedošlo k poškození čerstvého betonu. Tento postup minimalizuje riziko vzniku trhlin a zaručuje hladký povrch.
- Volba vibrační hlavice – zohledněte průměr podle tloušťky vrstvy betonu
- Příprava vibrátoru – zkontrolujte funkčnost před použitím
- Svislé vkládání hlavice – zajistěte správnou pozici během vibrování
- Doba vibrování – 5-15 sekund na bod podle konzistence betonu
- Překrytí vibračních bodů – cca 10 cm pro dokonalé zhutnění
- Betonování ve vrstvách – max. 50 cm pro rovnoměrné ztužování
- Pomalé vytahování hlavice – zabrání poškození povrchu betonu
- Dokončovací úpravy – zkontrolujte hladkost a kompaktnost betonu
Tip: Častou chybou je příliš rychlé vytahování vibrační hlavice, které může způsobit vznik dutin nebo prasklin v betonu. Tento návod na správné vibrování betonu při stavbě je vhodný pro všechny typy betonových konstrukcí, avšak není doporučen pro extrémně tuhý beton, kde je potřeba speciální zhutňovač betonu.
Časté chyby a jak se jim vyhnout při vibrování betonu
Při vibrování betonu se často dělají chyby, které výrazně ovlivňují kvalitu výsledné konstrukce. Šikmé vkládání hlavice vibrátoru způsobuje segregaci betonu, kdy se těžší složky oddělují od cementové suspenze, což oslabuje pevnost. Dále je častým problémem příliš krátké vibrování, které nezajistí dostatečné odstranění vzduchových kapes, nebo naopak příliš dlouhé a nešetrné vibrování, které může vést k přemíře vody na povrchu. Motor vibrátoru nesmí být vypnut, pokud je hlavice stále v betonu, protože to může poškodit zařízení.
Jaké chyby se při vibrování betonu často dělají
- Šikmé vkládání hlavice zhutňovače betonu nebo vibrační tyče do betonu
- Netlačení hlavice při ručním hutnění betonu, což snižuje efektivitu zhutnění
- Příliš krátké nebo příliš dlouhé vibrování
- Vypínání motoru vibrátoru na betonu místo po jeho vytažení
Tip: Správný návod na správné vibrování betonu při stavbě zahrnuje pevné svislé držení vybrátoru na beton DEK nebo zhutňovače betonu na vrtačku a dodržení doporučeného čase vibrování, zpravidla 5 až 15 sekund na jedno místo.
Jak ověřit správný akční rádius vibrátoru a překrývání bodů
Akční rádius vibrátoru určuje rozsah efektivního zhutnění betonu kolem vibrační hlavice. Tento rádius odpovídá 8 až 10násobku průměru vibrační hlavice, tedy například u hlavice o průměru 30 mm dosahuje akční rádius zhruba 24 až 30 cm. Pro ověření správného pokrytí lze použít vibrační tyč do betonu nebo železnou tyč, kterou postupně zasunujete a měříte vzdálenosti mezi jednotlivými vibračními body.
Překrytí vibračních bodů by mělo být přibližně 10 cm, což představuje 50 % akčního rádiusu. Tento princip zaručuje rovnoměrné zhutnění bez vzniku dutin či nesourodých míst.
- Akční rádius vibrátoru stanovte podle průměru hlavice (8-10× průměr)
- Používejte vibrační tyč do betonu k ověření vzdáleností
- Zajistěte překrytí vibračních bodů cca 10 cm
- Dodržujte doporučený čas vibrování pro správné hutnění
Jak vibrovat beton správně
Pro správné vibrování betonu je nutné postupovat krok za krokem s důrazem na překrytí vibračních bodů a délku vibrování v jednom místě, která obvykle činí 5 až 15 sekund v závislosti na konzistenci betonu.
Bezpečnost a údržba vibrátorů
Motor vibrátoru nikdy nevypínejte během ponoření vibrační hlavice v betonu, protože náhlé zastavení může způsobit mechanické poškození zařízení a zvýšit riziko poruchy motoru. Pravidelná údržba vibrátoru prodlužuje jeho životnost a snižuje pravděpodobnost havárie při práci.
Údržba zahrnuje kontrolu kabelů, těsnění a stavu motoru před každým použitím. Poškozené kabely nebo netěsnosti mohou vést k elektrickému zkratu nebo pronikání betonu do motoru, což zkracuje životnost přístroje. Doporučuje se mít vždy k dispozici náhradní díly a záložní vibrátor, zejména při rozsáhlejších betonážích, aby se předešlo přerušení prací.
Ruční hutnění betonu pomocí vibrační tyče vyžaduje dodržování bezpečnostních pravidel, jako je správná manipulace s vibrační hlavicí a používání vhodného zhutňovače betonu na vrtačku nebo vybrátoru na beton DEK podle konkrétního typu práce. Nesprávné použití může vést k poškození vibrátoru i nekvalitnímu zhutnění betonu.
- Nepřerušujte motor vibrátoru během ponoření hlavice do betonu
- Kontrolujte před každým použitím stav kabelů a těsnění
- Mějte k dispozici náhradní díly a záložní vibrátor pro případ poruchy
- Používejte zhutňovač betonu vhodný pro daný typ práce, například vibrační tyč do betonu nebo vybrátor na beton DEK
Tip: Správný výběr a údržba zhutňovače betonu výrazně zvyšují efektivitu ručního hutnění a minimalizují riziko poškození vibrátoru při nesprávném zacházení.
Dopad vibrování na životnost betonu v různých klimatických podmínkách
Správné vibrování betonu zásadně ovlivňuje jeho životnost a odolnost vůči vlhkosti, mrazu a chemikáliím, které jsou hlavními faktory degradace konstrukce. Použití vhodného zhutňovače betonu, jako je ruční hutnění betonu nebo vibrační tyč do betonu, umožňuje odstranit vzduchové bubliny a zajistit kompaktní strukturu směsi. To výrazně snižuje propustnost vody a pronikání agresivních látek do betonu.
V různých klimatických podmínkách, zejména tam, kde hrozí časté mrazy nebo vystavení chemikáliím, prodlužuje správný postup vibrování životnost betonu o desítky procent. Použití přístrojů jako vybrátor na beton DEK nebo zhutňovač betonu na vrtačku pomáhá dosáhnout optimální hustoty a pevnosti materiálu.
Tipy na správný postup vibrování betonu
- Používejte vhodný vibrátor na beton podle velikosti a typu konstrukce
- Udržujte akční rádius vibrátoru tak, aby vibrování pokrylo celý objem betonu
- Vibrujte beton dostatečně dlouho, obvykle 5-15 sekund na jedno místo
- Zamezte přehřátí zhutňovače betonu a jeho příliš dlouhému provozu bez přestávky
- Snažte se vibrovat ihned po ukládání betonu, aby nedošlo k předčasnému zatuhnutí
- Vyvarujte se nadměrného vibrování, které může způsobit segregaci směsi
- V zimních podmínkách volte silnější vibrátory, které zajistí dostatečné zhutnění i při nižších teplotách
- Po dokončení vibrování rychle ošetřete povrch betonu proti vysychání a mrazu
Tip: Správný návod na vibrování betonu při stavbě pomáhá nejen zvýšit kvalitu konstrukce, ale také výrazně prodloužit její životnost v náročných podmínkách.
Časté dotazy
Proč je vibrování betonu nutné?
Vibrování odstraňuje vzduchové bubliny, což zvyšuje pevnost a odolnost betonu a zabraňuje vzniku kapes bez vibrací.
Jak dlouho by se měl beton vibrovat na jeden bod?
Beton se vibruje 5 až 15 sekund na každý vibrační bod v závislosti na konzistenci směsi.
Jaký je ideální průměr vibrační hlavice pro běžný beton?
Průměr vibrační hlavice se pohybuje mezi 25 až 100 mm, často se používá 30 mm s akcí rádiusem až 30 cm.
Jak často by měly vibrační body překrývat?
Vibrační body by měly mít překrytí zhruba 10 cm, což je asi 50 % akčního rádiusu hlavice.
Mohu vibrovat beton příliš dlouho?
Příliš dlouhé vibrování může způsobit segregaci směsi, proto se doporučuje 5-15 sekund na bod.
Jaké jsou nejčastější chyby při vibrování betonu?
Nejčastější chyby jsou šikmé vkládání hlavice, příliš krátké nebo dlouhé vibrování a vypínání motoru při ponoření hlavice.
Jak ověřit správný akční rádius vibrátoru?
Akční rádius je 8 až 10násobek průměru hlavice, ověřuje se železnou tyčí o průměru cca 20 mm, která ukazuje rozsah vibrací.
Jaké bezpečnostní opatření platí při práci s vibrátory?
Motor vibrátoru nesmí být vypínán, když je hlavice v betonu, a je nutné pravidelně kontrolovat stav zařízení.
Jaká je doporučená maximální tloušťka vrstvy betonu při vibrování?
Maximální tloušťka betonové vrstvy pro správné vibrování je 50 cm.
Jaký vliv má vibrování na dlouhodobou životnost betonu?
Správné vibrování zvyšuje odolnost betonu proti vlhkosti, chemikáliím a mrazu a prodlužuje jeho životnost.
Jaký typ vibračního zařízení je nejvhodnější pro ruční hutnění betonu?
Pro ruční hutnění se doporučuje vibrační tyč s průměrem hlavice 40-60 mm, která umožňuje přesné ovládání a efektivní zhutnění vrstvy do 30 cm.
Jaké jsou kroky správného vibrování betonu při stavbě?
Postup zahrnuje: 1) ponoření vibrátoru do betonu, 2) držení na místě asi 5-15 sekund, 3) pomalé vytahování, přičemž se body vibrování překrývají o 10-15 cm.
Kdy je vhodné sundat bednění z betonu po vibrování?
Bednění lze odstranit po minimálně 24 hodinách, kdy beton dosáhne přibližně 70 % své pevnosti, což závisí na teplotě a složení směsi.
Jak správně ověřit akční rádius vibrační tyče?
Akční rádius lze ověřit vizuálně podle oblasti, kde beton ztrácí bublinky vzduchu, obvykle v průměru 20-30 cm od vibrátoru.
Jaký je doporučený způsob údržby vibračního zařízení po práci?
Po použití je nutné vibrační tyč očistit od zbytků betonu do 30 minut a zkontrolovat stav kabelu a hlavice, aby se předešlo poškození motoru.
