Jak přesně vypočítat výšku komína: kompletní postup a schéma

Správný výpočet výšky komína zajišťuje bezpečný odvod spalin a optimální tah spotřebiče v souladu s normou ČSN 73 4201. Nedostatečná výška komína vede k dehtování a špatnému spalování, zatímco správné schéma výpočtu zohledňuje průměr komína i vzdálenost od hřebene střechy.

Jak správně spočítat minimální výšku komína podle norem

Základní výpočet výšky komína se řídí normou ČSN 73 4201, která definuje minimální účinnou výšku pro zajištění bezpečného odvodu spalin. Pro běžné spotřebiče s přirozeným tahem je stanovena minimální účinná výška komína 5 metrů, měřeno od úrovně napojení kouřovodu až po ústí komína. Pokud potřebujete zjistit, jak správně vypočítat výšku komína pro konkrétní výkon, musíte zohlednit typ připojeného spotřebiče a jeho nároky na podtlak.

Při návrhu spalinové cesty se řiďte těmito technickými parametry:

• Krbová kamna vyžadují účinnou výšku komína v rozmezí 5 až 6 metrů.
• Výkonné krbové vložky s větším prosklením potřebují výšku 7 až 8 metrů pro dostatečný tah.
• Nízkoenergetické stavby vyžadují precizní výpočet tahu komína kvůli vysoké těsnosti objektu.

Odborná rada: Častá chyba spočívá v podcenění vlivu okolních překážek, které mohou tah ovlivnit i při dodržení minimální výšky. Pokud se v blízkosti nachází stromy nebo vyšší objekty, výpočet výšky komína musí zahrnovat korekci podle úhlu stínění, aby nedocházelo k víření spalin a zhoršení tahu.

Tento postup se hodí pro majitele rodinných domů s klasickým vytápěním na dřevo. Pro kotle na tuhá paliva s ventilátorem se výška stanovuje individuálně dle technického listu výrobce, kde norma ČSN 73 4201 slouží jako základní bezpečnostní rámec.

Postup výpočtu tlakové a teplotní podmínky pro správný tah komína

Správný návrh komínového systému vychází z fyzikálních principů proudění plynů, kde zásadní roli hraje tlaková a teplotní podmínka pro dosažení požadovaného tahu. Pokud hledáte návod, jak správně vypočítat výšku komína, musíte nejprve stanovit rozdíl hustot okolního vzduchu a vnitřních spalin, které společně s gravitací definují tahovou sílu.

Definice a význam minimálního tahu (P)

Tah komína představuje tlakový rozdíl mezi patou a ústím komína, který vzniká v důsledku rozdílné hustoty plynů uvnitř a vně tělesa. Pro bezpečný provoz moderních spotřebičů na tuhá paliva se požadovaný provozní tah pohybuje v rozmezí 10 až 15 Pa. Pokud je tah nižší, nedochází k dostatečnému odvodu spalin, což vede k jejich hromadění v topeništi a riziku úniku oxidu uhelnatého do interiéru. Při překročení horní hranice tahu zase dochází k neefektivnímu spalování a rychlému ochlazování kotle. Výpočet tahu komína je tedy primárním krokem, který určuje, zda bude systém splňovat parametry dle normy ČSN 73 4201.

Hustota vzduchu a spalin při různých teplotách

Hustota vzduchu při teplotě 20 °C dosahuje přibližně 1,20 kg/m³. Hustota spalin je však proměnná a přímo závisí na teplotě spalin proudících komínem. Čím vyšší je teplota spalin, tím nižší je jejich hustota, což zvyšuje vztlakovou sílu a zlepšuje tah. Například při teplotě spalin 150 °C se jejich hustota pohybuje kolem 0,85 kg/m³, zatímco při teplotě 332 °C klesá až na hodnotu 0,60 kg/m³. Pro přesný výpočet je nutné znát průměr komína a míru ochlazování spalin po celé výšce průduchu. Kvalitní izolace komína v tomto ohledu je zásadní, protože minimalizuje ztráty tepla a udržuje spaliny v optimálním teplotním režimu pro vznik přirozeného tahu.

Výpočet minimální výšky komína podle vzorce

Pro stanovení minimální výšky komína využíváme fyzikální vzorec h_min = P / (g · (ρ_vzduchu − ρ_spalin)), kde jednotlivé proměnné reprezentují fyzikální vlastnosti systému.

1. Stanovení hodnot – pro výpočet uvažujme tah P = 12 Pa, gravitační zrychlení g = 9,81 m/s², hustotu vzduchu 1,20 kg/m³ a hustotu spalin 0,60 kg/m³.
2. Dosazení do vzorce – minimální výška komína se vypočítá jako 12 / (9,81 · (1,20 − 0,60)).
3. Výpočet výsledku – po dosazení získáme hodnotu 12 / (9,81 · 0,60), což odpovídá přibližně 2,04 metru.

Odborná rada: Častá chyba při návrhu spočívá v ignorování vlivu okolních objektů na tlakové poměry u ústí komína. Minimální výška komína vypočtená čistě z fyzikálních vzorců musí být vždy v souladu s požárními předpisy a normou ČSN 73 4201, která definuje bezpečné převýšení nad hřebenem střechy. Tento výpočet je vhodný pro standardní rodinné domy, nicméně pro složitější instalace či kotle s nízkými teplotami spalin doporučuji konzultaci s autorizovaným projektantem spalinových cest. Pozor také na správné kotvení komína, které musí odpovídat statickým nárokům při zvolené výšce.

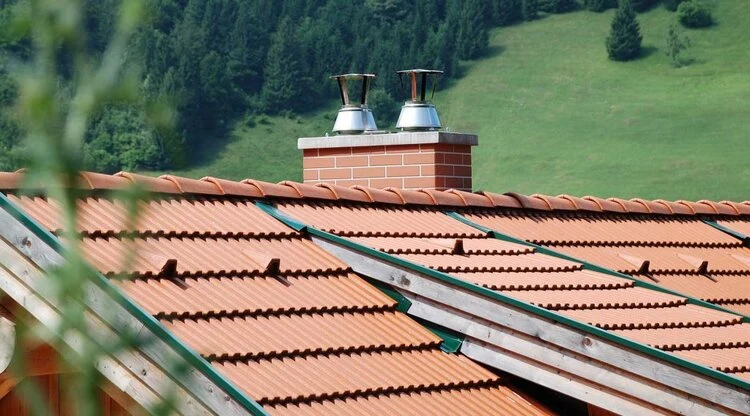

Jak určit správnou výšku komína nad střechou a hřebenem

Správná výška komína nad střechou je klíčová pro bezpečný odvod spalin a efektivní výpočet tahu komína. Podle platné normy ČSN 73 4201 se minimální výška komína odvíjí od konstrukce střechy a vzdálenosti komínového tělesa od hřebene. Pokud je komín umístěn v blízkosti hřebene, musí jeho vyústění přesahovat hřeben střechy minimálně o 65 cm. V případě, že součástí konstrukce je hřebenáč, připočtěte k této hodnotě dalších 20 až 25 cm, abyste zajistili dostatečný odstup od střešní krytiny.

Jak určit minimální výšku komína nad okolními objekty

Při určování výšky komína nad střechou hraje hlavní roli vodorovná vzdálenost od hřebene. Pokud je komín od hřebene vzdálen méně než 2 metry, platí pravidlo minimálního přesahu 65 cm. Pro vzdálenosti mezi 2,1 a 10 metry se výška komína může postupně snižovat, přičemž nejnižší bod vyústění by neměl být níže než 110 cm pod úrovní hřebene. U plochých střech nebo střech se sklonem do 20 stupňů musí komín vyčnívat minimálně 100 cm nad atiku nebo rovinu střechy.

• Vzdálenost do 2 m od hřebene: minimální výška 65 cm nad hřebenem.
• Vzdálenost 2,1 až 10 m od hřebene: výška se určuje dle sklonu, nejníže však 110 cm pod hřebenem.
• Ploché střechy: minimální výška 100 cm nad nejvyšším bodem střechy nebo atiky.

Odborná rada: Častou chybou je podcenění vlivu okolních objektů a stromů na proudění vzduchu. Pokud se v okruhu 15 metrů od komína nachází vyšší budova, musíte výšku komína navýšit tak, aby vyústění bylo mimo zónu přetlaku, což zajistí správný výpočet tahu komína. Při instalaci nezapomínejte na správné kotvení komína a kvalitní izolaci komína, která zabrání kondenzaci spalin při dosažení rosného bodu. Pokud vás zajímá, jak vysoko má být stříška nad komínem, standardně se umisťuje 20 až 30 cm nad ústí průduchu, aby nebránila volnému odchodu spalin. Tato pravidla se hodí pro běžné rodinné domy, zatímco pro průmyslové objekty s velkým průměrem komína je nutný komplexní výpočet spalinové cesty autorizovaným projektantem.

Parametry a dimenze komína ovlivňující jeho funkčnost

Správná dimenze spalinové cesty přímo určuje efektivitu spalování a bezpečnost provozu vašeho topidla. Při návrhu je nutné zohlednit nejen výkon spotřebiče, ale i fyzikální zákony proudění spalin, přičemž zásadním vodítkem pro projektanty zůstává norma ČSN 73 4201.

Doporučené průměry komínů pro různé spotřebiče

Výběr průměru komína musí vždy odpovídat výkonu připojeného spotřebiče, aby byla zajištěna optimální rychlost proudění spalin. Pro běžná krbová kamna se standardně doporučuje průměr komína 150 až 180 mm. U náročnějších krbových vložek, které disponují větším topeništěm, bývá nutný průměr 160 až 200 mm. Častou chybou je poddimenzování průřezu, které vede k nedostatečnému odvodu spalin a následnému zakouření místnosti. Naopak příliš velký průměr komína způsobuje rychlé ochlazování spalin a ztrátu tahu. Tipy pro správný výpočet výšky a průměru komína vždy zahrnují posouzení konkrétního typu spotřebiče a jeho jmenovitého výkonu v kW.

Vliv délky a počtu ohybů na tah komína

Délka komína přímo ovlivňuje tah komína, protože vytváří přirozený podtlak potřebný k nasávání vzduchu do spalovací komory. Každý ohyb či koleno v trase spalinové cesty však představuje aerodynamický odpor, který tah snižuje. Při návrhu je proto nutné provést odborný výpočet tahu komína, který zohlední celkovou geometrii trasy. Minimální výška komína musí být vždy dostatečná k překonání těchto odporů. Pokud plánujete složitější trasu, pamatujte, že svislý úsek by měl být co nejdelší, zatímco počet odklonů od svislice je vhodné omezit na nezbytné minimum.

Význam izolace pro prevenci kondenzace ve spalinách

Izolace komína hraje kritickou roli při udržení teploty spalin nad úrovní rosného bodu. Pokud spaliny v komíně příliš rychle zchladnou, dochází ke kondenzaci vlhkosti, která může nenávratně poškodit konstrukci komínového tělesa. Kvalitní tepelná izolace zajišťuje stabilitu tahu a brání vzniku dehtových usazenin. Při instalaci nezapomínejte na bezpečnou vzdálenost komína od dřeva a jiných hořlavých materiálů, která musí být dodržena dle požárních předpisů. Tato sekce se hodí pro novostavby i rekonstrukce, kde je vyžadována vysoká účinnost, ale není vhodná pro neodborné zásahy bez ověření statiky a kotvení komína.

Založení, kotvení a konstrukční požadavky na komín

Správné založení a konstrukční zajištění komínového tělesa jsou klíčové parametry, které přímo ovlivňují výpočet tahu komína a celkovou bezpečnost provozu topeniště. Při realizaci se vždy řiďte normou ČSN 73 4201, která definuje nezbytné postupy pro statickou stabilitu.

Základ komína: rozměry a hloubka založení

Základ komína musí tvořit masivní železobetonová deska, která zajistí stabilitu komína i při tepelném namáhání. Minimální doporučené rozměry základu jsou 500×500 mm, přičemž hloubka základu uvnitř vytápěné stavby musí dosahovat 70 až 80 cm pod úroveň čisté podlahy. Tento základ komína musí být vždy oddělen od základů obvodových stěn domu dilatační spárou, aby nedocházelo k přenosu pnutí. Povrch základu musí být opatřen kvalitní hydroizolací, která zamezí vzlínání vlhkosti do konstrukce komína. Při plánování pamatujte, že správný průměr komína a jeho hmotnost vyžadují únosnost podloží minimálně 0,2 MPa.

• Základová deska musí být vyztužena ocelovou sítí o průměru drátu minimálně 6 mm.
• Beton musí dosáhnout pevnostní třídy C20/25 pro zajištění dlouhodobé stability komína.
• Hydroizolace musí být vytažena minimálně 15 cm nad úroveň základové spáry.

Konstrukční požadavky a kotvení nadstřešní části komína

Nadstřešní část komína představuje nejvíce namáhanou sekci, kde jsou tipy pro správný výpočet výšky a průměru komína klíčové pro eliminaci vibrací. Pokud výška nadstřešní části nepřesahuje 2,5 metru, je nutné provést zpevnění pomocí systémové výztuž komína. V případě, že výška komína nad střechou tento limit překročí, je nezbytné instalovat lehký nerezový nástavec, který snižuje statické zatížení. Kotvení komína k nosné konstrukci střechy se provádí pomocí nerezových objímek, přičemž u vysokých komínů je nutné kotvení každé 2 metry.

Odborná rada: Častá chyba spočívá v pevném zazdění komína do střešní konstrukce, což vede k praskání vlivem tepelné roztažnosti. Vždy ponechte dilatační mezeru vyplněnou nehořlavou izolací komína.

• Vzdálenost komína od dřeva a jiných hořlavých materiálů musí činit minimálně 50 mm dle normy.
• Nerezové nástavce vyžadují vlastní statické posouzení s ohledem na větrné oblasti.
• Pro koho se toto řešení hodí: pro novostavby a rekonstrukce s požadavkem na vysoký výkon odtahu.
• Pro koho se toto řešení NEhodí: pro komíny umístěné v extrémně větrných oblastech bez dodatečného ztužení v úrovni krovu.

Dopady nesprávné výšky komína na provoz a bezpečnost

Správná výška komína přímo ovlivňuje fyzikální výpočet tahu komína, který je klíčový pro bezpečný odvod spalin. Pokud podceníte minimální výšku komína nebo její vztah k okolním objektům, riskujete zásadní provozní problémy. Nesprávná výška komína často způsobuje zpětný tah, kdy se spaliny místo odchodu komínem vracejí zpět do obytných prostor. Tento stav nejen znehodnocuje topení na dřevo, ale přímo ohrožuje vaše zdraví koncentrací oxidu uhelnatého.

Dopady nesprávné výšky komína se projevují v těchto kritických oblastech:

• Nefunkčnost spotřebiče – nedostatečný tah znemožňuje správné hoření a zanáší kotel sazemi.
• Zvýšené riziko požáru – špatný odtah vede k usazování dehtu a přehřívání spalinové cesty.
• Ztráta záruky – většina výrobců kotlů vyžaduje dodržení normy ČSN 73 4201, bez které zaniká odpovědnost za vady.
• Porušení předpisů – chybný návrh může vést k neúspěšné revizi a zákazu provozu topidla.

Odborná rada: Při návrhu vždy zohledněte i průměr komína a jeho izolaci. Častá chyba: majitelé domů často zanedbávají vliv okolních budov na proudění vzduchu, což vyžaduje vyšší komínové těleso. Pro koho se výpočet hodí: pro každého, kdo instaluje nový spotřebič nebo rekonstruuje topnou soustavu. Pro koho se nehodí: pro svépomocné úpravy bez ověření výpočtem spalinové cesty, kde může dojít k fatálnímu selhání bezpečnosti. Vždy se řiďte platnou normou ČSN 73 4201, která definuje bezpečné vzdálenosti a postupy pro kotvení komína.

Vliv místních klimatických podmínek na návrh výšky komína

Místní klimatické podmínky zásadně určují, jak vypočítat výšku komína, aby bylo dosaženo stabilního provozu spotřebiče. Vítr vytváří v okolí ústí komína přetlak nebo podtlak, což přímo ovlivňuje tah komína a může vést k zakouření místnosti. Teplotní inverze zase představuje stav, kdy je vzduch u země chladnější než ve vyšších vrstvách, což brání přirozenému stoupání spalin a vyžaduje vyšší účinnou výšku systému.

Faktory ovlivňující stabilitu tahu

• Vítr zvyšuje dynamický tlak na ústí, proto při členitém terénu často navyšujeme minimální výšku komína nad hřeben střechy.
• Teplotní inverze snižuje rozdíl hustot mezi spalinami a venkovním vzduchem, což vyžaduje precizní výpočet tahu komína pro zajištění bezpečného odvodu spalin.
• Vlhkost spalin v kombinaci s nízkou venkovní teplotou urychluje podchlazení pod rosný bod, čemuž účinně předchází kvalitní izolace komína.

Při návrhu výšky komína musíte podle normy ČSN 73 4201 zohlednit také okolní překážky, jako jsou stromy nebo sousední budovy. Častá chyba spočívá v podcenění vlivu terénních nerovností, které mohou vítr odrážet směrem k ústí. Na co si dát pozor: pokud se dům nachází v údolí s častými inverzemi, doporučuji zvýšit výšku nadstřešní části o 0,5 až 1 metr oproti standardnímu výpočtu. Tento postup se hodí pro rodinné domy v exponovaných polohách, zatímco pro stavby v chráněné zástavbě postačí základní výpočet podle projektové dokumentace. Pro přesné stanovení parametrů využijte odborný výpočet spalinové cesty, který zohlední i průměr komína a reálnou teplotu spalin.

Specifika výpočtu komínů podle typu paliva a spotřebiče

Každý typ paliva vyžaduje odlišný přístup při návrhu spalinové cesty, neboť teplota spalin přímo ovlivňuje výpočet tahu komína. Aby byl zajištěn bezpečný odvod zplodin, musíte při návrhu zohlednit rosný bod, pod kterým dochází ke kondenzaci vlhkosti uvnitř průduchu. Pokud teplota spalin klesne pod tento bod, vzniká agresivní kondenzát, který vyžaduje kvalitní izolaci komína a odpovídající průměr komína pro udržení dostatečné rychlosti proudění.

Parametry pro výpočet výšky komína podle paliva

Při realizaci vytápění na dřevo nebo uhlí je nezbytné dodržet postupy dle normy ČSN 73 4201. U moderních nízkoemisních kotlů na pelety se teplota spalin pohybuje kolem 35 až 60 °C, což klade vysoké nároky na odolnost komínového systému vůči vlhkosti. Naopak u starších kotlů na hnědé uhlí dosahují teploty spalin 80 až 130 °C, což přirozeně zvyšuje tahové poměry v systému. Následující tabulka shrnuje orientační hodnoty pro váš výpočet.

Odborná rada: Častou chybou je podcenění návrhu při přechodu na jiný typ paliva, kdy se změní fyzikální vlastnosti spalin a stávající výška komína přestane vyhovovat normě. Výpočet výšky komína se pro topení na dřevo vždy odvíjí od jmenovitého výkonu spotřebiče a vnitřního průměru vložky. Pamatujte, že pro rodinný dům musí minimální výška komína nad střechou splňovat bezpečnostní odstup od hořlavých materiálů, typicky minimálně 200 mm od dřevěných konstrukcí, pokud není použita certifikovaná izolace. Pro koho se tento výpočet hodí a pro koho ne: přesný matematický model využijete u novostaveb a rekonstrukcí se změnou spotřebiče, zatímco u stávajících funkčních systémů postačí revizní kontrola dle ČSN 73 4201.

Využití softwarových nástrojů a kalkulaček pro výpočet výšky komína

Softwarové nástroje představují nejspolehlivější způsob, jak provést přesný výpočet výšky komína v souladu s normou ČSN 73 4201. Profesionální programy jako KESA ALADIN nebo moduly od společnosti PROTECH komplexně analyzují výpočet spalinové cesty kalkulačka zohledňuje nejen fyzikální rozměry, ale i termodynamické vlastnosti celé soustavy. Pro běžné orientační posouzení využijete online nástroje pro výpočet tahu komína, které vám rychle napoví, zda je váš návrh v bezpečných mezích.

Parametry pro přesný výpočet

Při zadávání dat do softwaru musíte být maximálně přesní, aby výsledek odpovídal realitě. Kalkulačka vždy vyžaduje zadání konkrétních hodnot:

• Průměr komína a jeho celková účinná výška od zaústění spotřebiče.
• Teplota spalin na vstupu a v ústí komína pro stanovení rosného bodu.
• Tepelný výkon spotřebiče a druh paliva, což je klíčové pro návod na výpočet výšky komína pro topení na dřevo.
• Odporové koeficienty tvarovek, jako jsou kolena a odbočky.
• Typ izolace komína a vzdálenost od hořlavých materiálů.

Odborná rada: I při použití pokročilého softwaru vždy ověřte, zda výsledná minimální výška komína splňuje požadavky na bezpečný odvod spalin vzhledem k okolní zástavbě a sklonu střechy. Častá chyba spočívá v ignorování vlivu okolních stromů či sousedních staveb na tlakové poměry v ústí komína. Pamatujte, že software je pouze pomocník a konečný návrh včetně kotvení komína musí vždy posoudit revizní technik spalinových cest. Interpretace výsledků musí vždy potvrdit, že tah komína překonává tlakové ztráty celého systému za všech provozních podmínek.

Časté dotazy k výpočtu výšky komína

Otázka: Jak vypočítat minimální výšku komína?

Minimální výška komína se vypočítá podle vzorce h_min = P / (g · (ρ_vzduchu − ρ_spalin)) s tahem 10-15 Pa, gravitačním zrychlením 9,81 m/s², hustotou vzduchu 1,20 kg/m³ a hustotou spalin 0,60-0,85 kg/m³ v závislosti na teplotě spalin.

Otázka: Jak vysoko má být komín nad hřebenem střechy?

Komín musí přesahovat hřeben střechy minimálně o 65 cm, včetně hřebenáče 20-25 cm, pokud je do 2 m od hřebene. Pro vzdálenost 2,1-10 m je výška nad hřebenem 27 cm až -110 cm.

Otázka: Jaká je minimální účinná výška komína?

Minimální účinná výška komína s přirozeným tahem je 5 metrů měřeno od sopouchu po ústí komína, dle normy ČSN 73 4201.

Otázka: Jak daleko musí být komín od dřeva?

Komín musí být od hořlavých materiálů jako dřevo vzdálen minimálně podle platných stavebních předpisů, obvykle několik desítek centimetrů, aby se zabránilo požárům. Častá chyba: podcenění tepelné vodivosti nosných trámů v blízkosti prostupu.

Otázka: Jaký průměr komína je vhodný pro krbová kamna?

Doporučený průměr komína pro krbová kamna je 150-180 mm, což zajišťuje správný tah a bezpečný provoz.

Otázka: Co ovlivňuje tah komína kromě výšky?

Tah komína ovlivňuje také průměr, délka spalinové cesty, izolace komína, počet ohybů, přívod vzduchu, těsnost budovy, nadmořská výška a místní klima.

Otázka: Jaký je vliv teploty spalin na výpočet výšky komína?

Vyšší teplota spalin snižuje hustotu spalin, což zvyšuje tah komína a ovlivňuje výpočet minimální výšky podle vzorce.

Otázka: Jak se určuje výška středu sopouchu?

Orientační výška středu sopouchu od založení komína je 110 cm, 143 cm, 176 cm nebo 209 cm v závislosti na typu komína a spotřebiče.

Otázka: Kdy je nutné kotvení komína?

Kotvení komína je nutné u nadstřešních částí vyšších než 2,5 m, kdy je vyžadována výztuž a kotvení každé 2 metry pro stabilitu a bezpečnost.

Otázka: Jaké softwarové nástroje lze použít pro výpočet výšky komína?

Pro výpočet lze použít programy jako KESA ALADIN, PROTECH nebo online kalkulačky, které zohledňují parametry jako průměr, výšku a umístění komína.

Otázka: Jak správně určit výšku stříšky nad komínem?

Stříška komína by měla být minimálně 30 cm nad horním okrajem komína, aby zajistila ochranu proti dešti a větru.

Otázka: Jaký vliv mají místní klimatické podmínky na návrh výšky komína?

V oblastech s častými silnými větry se doporučuje zvýšit výšku komína o 0,5 až 1 metr nad běžnou normu pro zajištění správného tahu. Pro koho se výpočet hodí: pro majitele nových staveb a rekonstrukcí. Pro koho NE: pro neodborné zásahy do stávajících certifikovaných systémů bez výpočtu spalinové cesty. Odborná rada: vždy konzultujte návrh s revizním technikem spalinových cest.
