Rozměry kovových trubek průměr tloušťka stěny a délka přehled

Přesné rozměry kovových trubek – průměr, tloušťka stěny a délka – určují jejich nosnost a vhodnost pro konkrétní použití. Správný výběr trubky závisí na těchto parametrech, které ovlivňují pevnost i montážní možnosti. Porozumět těmto hodnotám pomáhá zvolit trubku přesně podle technických požadavků.

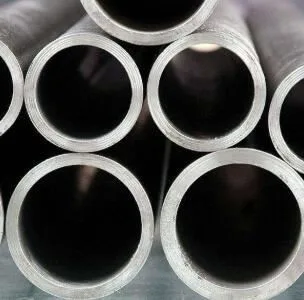

Typy průměrů kovových trubek a jejich význam

Průměr kovové trubky se rozlišuje na tři základní typy: vnější průměr, vnitřní průměr a jmenovitý průměr (DN). Vnější průměr je pevný parametr, podle kterého se často řídí výroba a normy trubek. Vnitřní průměr se vypočítá jako rozdíl mezi vnějším průměrem a dvojnásobkem tloušťky stěny trubky, což je klíčové při měření průtoku nebo dimenzování potrubí. Jmenovitý průměr (DN) přibližně odpovídá vnitřnímu průměru v milimetrech a slouží jako standardní označení rozměru v technické praxi.

Pro lepší přehlednost:

• Vnější průměr je konstantní hodnota, například 60 mm u trubky označené DN50
• Vnitřní průměr = vnější průměr − 2 × tloušťka stěny, což určuje průřez pro průchod média
• Jmenovitý průměr (DN) reprezentuje přibližně vnitřní průměr v milimetrech a usnadňuje komunikaci o rozměrech

Pokud vás zajímá například, jaký je průměr půl coulové kovové trubky, obvykle má vnější průměr kolem 21,3 mm a tloušťku stěny dle normy DIN. Tabulka průměrů a tlouštěk stěn kovových trubek dle DIN norem umožňuje přesné určení rozměrů podle požadavků, což je nezbytné pro správný výběr délky trubky i jejího použití.

Normy a standardní rozměry kovových trubek

Normy a standardní rozměry kovových trubek upravují přesné parametry, které zajišťují kvalitu a kompatibilitu v různých průmyslových odvětvích. Následující podsekce představují klíčové informace o standardních vnějších průměrech a tloušťkách stěn podle platných norem.

Standardní vnější průměry kovových trubek

Standardní vnější průměry kovových trubek sahají od 10 mm do 630 mm, což umožňuje jejich využití v širokém spektru aplikací od drobných instalací po průmyslové potrubí. Tyto rozměry jsou definovány normami jako ČSN EN 10255 a GOST 28338-89, které stanovují jednotná pravidla pro výrobu a kontrolu kvality. Například ČSN EN 10255 stanovuje přesné tolerance a rozměrové požadavky, které zaručují správné zapojení a dlouhodobou spolehlivost. Rozměry ocelových trubek jsou proto standardizované, což usnadňuje měření trubek a jejich výběr podle potřeby.

Tloušťky stěn a jejich normativní rozmezí

Tloušťka stěny kovových trubek se pohybuje typicky v rozmezí od 1,5 mm do 40 mm v závislosti na typu a určení trubky. Norma ČSN EN 10255 například určuje standardní tloušťky stěn mezi 2,3 mm a 6,3 mm pro běžné ocelové trubky, přičemž norma Schedule (používaná v USA) označuje tloušťku stěny číslem Schedule, což usnadňuje volbu správné pevnosti a odolnosti proti tlaku. Dodržení těchto norem je nezbytné pro zajištění mechanické pevnosti, bezpečnosti a dlouhé životnosti trubek. Tabulka průměrů a tlouštěk stěn kovových trubek dle DIN norem je běžným pomocníkem při výběru vhodného materiálu a rozměrů.

Odborná rada: Při měření trubek vždy zkontrolujte toleranci rozměrů dle platné normy, aby nedošlo k nesouladu mezi požadovanými a skutečnými rozměry. Podle zdroje eagri.cz je důležité znát tyto parametry pro správnou specifikaci a použití kovových trubek.

Jak správně změřit průměr a tloušťku stěny trubky

Přesné měření rozměrů ocelových trubek je základem pro správný výběr podle norem trubek. Vnější průměr trubky se měří přímo pomocí posuvného měřítka nebo mikrometru. Vnitřní průměr se pak vypočítá odečtením dvojnásobku tloušťky stěny od vnějšího průměru. Tloušťku stěny trubky lze změřit přímo mikrometrem, případně spočítat z rozdílu mezi vnějším a vnitřním průměrem děleným dvěma. Výpočet z obvodu trubky je další metodou pro určení tloušťky stěny, kdy se obvod změří a na základě průměru trubky spočítá tloušťka podle vzorců.

1. Měření vnějšího průměru – použijte posuvné měřítko přes nejširší část trubky.
2. Měření tloušťky stěny – změřte mikrometrem na několika místech, abyste zachytili případné nerovnosti.
3. Výpočet vnitřního průměru – odečtěte dvojnásobek tloušťky stěny od vnějšího průměru.
4. Potvrzení rozměrů – porovnejte naměřené hodnoty s normami trubek pro správnou klasifikaci.

Jak zjistit průměr a tloušťku stěny kovové trubky

Pro přesné určení rozměrů kovových trubek průměr a tloušťka stěny jsou klíčové správné nástroje a postupy měření. Takto získané údaje zajistí vhodný výběr délky trubky i její nosnosti pro konkrétní aplikaci, jako například topení nebo vodovodní rozvody.

Standardní délky a tolerance kovových trubek

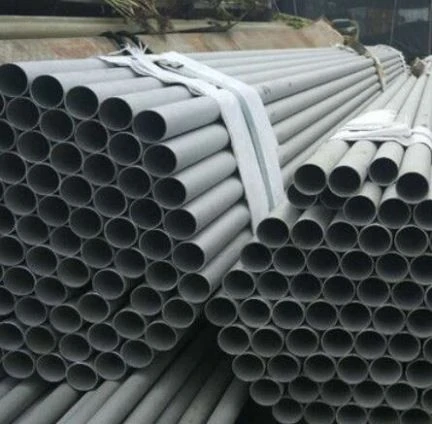

Standardní délka trubky u kovových materiálů, zejména ocelových trubek, je obvykle 6 nebo 12 metrů. Výrobní tolerance délky trubky se pohybuje kolem ±5 mm, což zajišťuje přesnost dle platných norem trubek. V imperiálních jednotkách jsou běžné délky trubek například 21 stop (6,4 m) a další rozmezí od 5,2 do 13,4 metru, přizpůsobené konkrétním typům a použití.

Jaké jsou rozměry a délky běžně dostupných kovových trubek

Při měření trubek je důležité znát nejen délku trubky, ale i průměr trubky a tloušťku stěny trubky, které se řídí příslušnými normami. Tyto rozměry ocelových trubek se často uvádějí spolu s tolerancemi, aby bylo možné zajistit správnou montáž a funkčnost v technických aplikacích.

Výrobní materiály a jejich vliv na rozměry trubek

Výběr materiálu a výrobní technologie výrazně ovlivňují rozměry ocelových trubek, zejména průměr, tloušťku stěny a délku trubky. Tyto parametry určují mechanické vlastnosti i vhodnost trubek pro konkrétní aplikace podle platných norem.

Hlavní výrobní materiály kovových trubek

Nejčastěji používanými materiály jsou uhlíková ocel a nerezová ocel s minimálním obsahem chromu 16 %. Nerezová ocel (např. typy 304, 316, Duplex) nabízí zvýšenou odolnost proti korozi a životnost při provozu do teplot kolem 400 °C. Uhlíková ocel (např. A106B, A53B, API 5L-X42) je cenově dostupnější a používá se tam, kde není vyžadována vysoká korozní odolnost. Materiál přímo ovlivňuje pevnost trubek a platné normy (např. ČSN EN 10217-1, GOST 3262-75), které stanovují přesné rozměry vnějšího průměru a tloušťky stěny trubky.

Rozdíly mezi bezešvými a svařovanými trubkami

Bezešvé trubky se vyrábějí horkým rotačním piercingem nebo extruzí a nemají svary, což zvyšuje jejich pevnost a odolnost vůči vnějším tlakům. Díky tomu mají bezešvé trubky často větší tloušťku stěny, která může dosahovat až 40 mm u tlakových aplikací dle ČSN EN 10217-1. Jsou vhodné pro náročné konstrukce a tlakové potrubí, kde je kladen důraz na mechanickou pevnost a bezpečnost.

Svařované trubky se vyrábějí metodami jako kontinuální svar (FW), elektrický odporový svar (ERW) nebo ponořený obloukový svar (SAW/DSAW). Nabízejí širší škálu standardních délek (6 m, 12 m) a průměrů (od 10 mm do 630 mm). Tloušťka stěny u svařovaných trubek je obvykle menší, v rozmezí 1,5 mm až 6,3 mm u vodovodních trubek dle ČSN EN 10255, což zajišťuje nižší cenu a lepší dostupnost. Mechanická pevnost svařovaných trubek závisí na kvalitě svaru, proto je nutné při měření a stanovení tolerance trubek počítat s možnými odchylkami +0,4 mm a -0,5 mm u tloušťky stěny u trubek do 40 mm průměru.

• Bezešvé trubky se hodí pro tlakové aplikace a konstrukce vyžadující vysokou pevnost a odolnost proti tlaku
• Svařované trubky jsou vhodné tam, kde jsou požadavky na mechanické vlastnosti nižší a důležitá je dostupnost rozměrů a cena

Tip: Častou chybou je zaměňování jmenovitého průměru (DN) za skutečný vnitřní nebo vnější průměr trubky. Pro správný výběr je nutné znát přesné rozměry podle normy a výrobní metody, protože DN je standardizovaná hodnota, která nemusí odpovídat skutečnému rozměru.

Povrchové úpravy a zakončení trubek

Povrchová úprava kovových trubek výrazně ovlivňuje jejich odolnost proti korozi a mechanické vlastnosti. Mezi nejčastější patří černý lak, který poskytuje základní ochranu proti vlhkosti při skladování a přepravě. Žárové zinkování vytváří na povrchu trubky ochrannou vrstvu o tloušťce 50-100 µm, což výrazně prodlužuje životnost zejména u ocelových trubek vystavených venkovnímu prostředí.

Konce trubek se upravují podle požadovaného typu spoje a aplikace. Mohou být:

• závitové – umožňují pevné a těsné spojení bez nutnosti svařování
• ploché – vhodné pro svařované spoje nebo mechanické upevnění
• zkosené – usnadňují svařování a zlepšují kvalitu svaru
• drážkované – používají se například u spojů s rychloupínacími prvky

Tip: Při výběru povrchové úpravy a typu konců je nutné zohlednit rozměry ocelových trubek, průměr trubky a tloušťku stěny trubky, protože tyto parametry určují vhodnost konkrétní úpravy pro daný účel. Tabulka průměrů a tlouštěk stěn kovových trubek dle DIN norem pomáhá zvolit správné rozměry a povrchovou úpravu pro topenářské i vodovodní aplikace.

Doporučené rozměry pro různé průmyslové aplikace

Rozměry ocelových trubek se v průmyslových aplikacích výrazně liší podle požadavků na pevnost, provozní podmínky a použité normy trubek. V petrochemii například tloušťka stěny trubky často přesahuje 6 mm, což zajišťuje odolnost vůči vysokému tlaku a korozivním látkám. Stavebnictví preferuje spíše standardní průměr trubky kolem 21 až 108 mm s tloušťkou stěny mezi 2 až 4 mm, která odpovídá běžným nosným a instalačním funkcím. HVAC systémy vyžadují specifické rozměry topenářských ocelových trubek, kde je průměr i délka trubky přizpůsobena výkonu a typu instalace.

• Pro petrochemii platí normy jako DIN EN 10255 a ASME B36.10, které definují přesné rozměry a tolerance trubek
• Ve stavebnictví se často používají trubky dle ČSN EN 10219 se zaměřením na optimální poměr průměr trubky a tloušťky stěny trubky
• HVAC instalace preferují rozměry a délky běžně dostupných kovových trubek s ohledem na tepelnou roztažnost a proudění média

Tip: Jak určit správný průměr a tloušťku stěny trubky pro topení závisí na tlaku, teplotě a požadavcích na životnost systému. Doporučuji vždy ověřit konkrétní normy a konzultovat výběr s odborníkem.

Toleranční odchylky a jejich vliv na montáž a provoz

Toleranční odchylky u rozměrů ocelových trubek mají přímý dopad na montáž kovových trubek a jejich funkčnost. U trubek s průměrem do 40 mm jsou normou povolené odchylky tloušťky stěny +0,4 mm a -0,5 mm. Tyto tolerance ovlivňují montážní přesnost a těsnost spojů, což je klíčové zejména u tlakových instalací a topenářských rozvodů.

Nevhodný výběr rozměrů trubek, zejména pokud se podcení toleranční odchylky, může vést k problémům při osazování a utěsnění spojů. Typické chyby při výběru rozměrů kovových trubek zahrnují ignorování těchto odchylek, což zvyšuje riziko netěsností a nutnosti dodatečných úprav.

• Tolerance +0,4 mm zvyšuje maximální tloušťku stěny, což může ztížit zasunutí trubky do spoje.
• Tolerance -0,5 mm naopak může způsobit nedostatečnou pevnost spoje.
• Montážní přesnost je proto závislá na přesném měření průměru trubky a tloušťky stěny trubky.

Jak zjistit průměr a tloušťku stěny kovové trubky

Pro správné měření rozměrů trubek se používají kalibry a mikrometry, které umožňují zohlednit normové tolerance trubek. Správné měření délky trubky je rovněž důležité, protože délka trubky ovlivňuje konečné sestavení rozvodů.

Tip: Při plánování instalace vždy zohledněte toleranční odchylky uvedené v normách trubek a nevybírejte rozměry pouze podle nominálního průměru. Montáž kovových trubek bez této kontroly vede k častým problémům s montážní přesností a těsností spojů.

Výpočet hmotnosti trubek podle rozměrů a materiálu

Hmotnost kovové trubky lze přesně vypočítat na základě jejích rozměrů a hustoty materiálu, což je klíčové pro správné plánování dopravy i konstrukční výpočty. Zohledňuje se vnější průměr trubky, tloušťka stěny a délka spolu s materiálovou hustotou, která u oceli činí přibližně 7850 kg/m³.

Vzorec pro výpočet hmotnosti kovové trubky

Hmotnost trubky spočítáte jako objem materiálu, který tvoří rozdíl mezi objemem válce o vnějším průměru a vnitřním průměrem, vynásobený hustotou oceli. Vzorec tedy zní:

m = π × l × ρ × ( (d/2)² − ( (d/2) − t )² )

kde m je hmotnost trubky v kilogramech, l délka trubky v metrech, ρ hustota materiálu (u oceli cca 7850 kg/m³), d vnější průměr trubky a t tloušťka stěny.

1. Změřte průměr trubky – zapište vnější rozměr v metrech.
2. Změřte tloušťku stěny – přesně změřte tloušťku v metrech.
3. Změřte délku trubky – délka v metrech je nezbytná pro výpočet objemu.
4. Dosadíte do vzorce – použijte uvedený vzorec pro výpočet hmotnosti.

Tento výpočet pomáhá odhadnout váhu trubek podle rozměrů a je standardní u výrobců i dodavatelů ocelových trubek. Pro jednoduchou orientaci doporučuji využít tabulky hustot materiálů a normy trubek dle DIN, které definují standardní rozměry a tolerance měření trubek.

Časté chyby při výběru rozměrů trubek a jak se jim vyhnout

Časté chyby při výběru rozměrů kovových trubek vedou k problémům při montáži i provozu. Nejčastější chybou je zaměňování jmenovitého průměru (DN) za skutečný vnější nebo vnitřní průměr, což může způsobit nekompatibilitu spojů. Měření průměru trubky bez přesných měřidel, jako jsou posuvná měřítka nebo mikrometry, často vede k nepřesnostem přesahujícím toleranci ±0,5 mm. Další častou chybou je podcenění tloušťky stěny, která se u vodovodních trubek podle ČSN EN 10255 pohybuje mezi 2,3 mm a 6,3 mm a přímo ovlivňuje pevnost a tlakovou odolnost potrubí. Nevhodná délka trubky, například bez rezervy na spoje či montážní prostor, zvyšuje náklady na úpravy a může zkomplikovat instalaci.

Jaké jsou typické chyby při výběru rozměrů kovových trubek

• Měření průměru trubky bez kalibrovaných nástrojů, což vede k odchylkám větším než povolená tolerance +0,4 mm / -0,5 mm u trubek do 40 mm průměru
• Ignorování normovaných tlouštěk stěny podle typu trubky (např. lehký, obyčejný, zesílený dle GOST 3262-75) a jejich vlivu na mechanickou pevnost
• Výběr délky trubky bez zohlednění standardních délek 6 m a 12 m s tolerancí ±5 mm, což komplikuje montáž a logistiku
• Neznalost rozdílu mezi jmenovitým průměrem DN a skutečným vnějším průměrem, například DN15 odpovídá vnějšímu průměru 22 mm, nikoliv přesnému vnitřnímu rozměru

Tip: Pro přesné určení rozměrů používejte posuvná měřítka nebo mikrometry a vždy ověřujte rozměry podle platných norem ČSN EN 10255 či GOST 28338-89. Při výběru trubek pro topení je vhodné konzultovat správný průměr a tloušťku stěny s odborníkem, protože nevhodné dimenzování může vést k poruchám způsobeným nedostatečnou tlakovou odolností nebo tepelnou roztažností.

Odborná rada: Výběr rozměrů se hodí pro aplikace s přesnými požadavky na tlak a průtok, například vodovodní a topenářské systémy. Pro méně náročné instalace, kde není kritická tolerance a tlak, lze použít trubky s běžnými tloušťkami stěn a standardními délkami. Naopak pro průmyslové aplikace s vyšším tlakem a teplotou je nutné volit trubky s přesně definovanými rozměry a vyšší tloušťkou stěny dle ČSN EN 10217-1.

Časté dotazy

Jaké jsou základní typy průměrů kovových trubek?

Existují tři základní typy: vnější průměr (pevný parametr), vnitřní průměr (vnější průměr minus 2× tloušťka stěny) a jmenovitý průměr (DN), který přibližně odpovídá vnitřnímu průměru v milimetrech.

Jak změřit tloušťku stěny kovové trubky?

Tloušťku stěny změříte mikrometrem na několika místech nebo vypočítáte z rozdílu vnějšího a vnitřního průměru (d = D – 2 × tloušťka stěny).

Jaké jsou standardní délky ocelových trubek?

Standardní délky jsou 6 a 12 metrů s tolerancí ±5 mm, v imperiálních jednotkách se používají délky kolem 21 stop (6,4 m).

Co znamená norma Schedule u kovových trubek?

Norma Schedule označuje tloušťku stěny trubek, například Schedule 40 a Schedule 80 určují různé tloušťky podle zátěže a použití.

Jaký je rozdíl mezi bezešvými a svařovanými trubkami?

Bezešvé trubky mají lepší mechanické vlastnosti a vyšší odolnost proti tlaku, vyrábějí se bez svaru, zatímco svařované trubky vznikají spojováním pásu kovu svarovým procesem.

Jaké povrchové úpravy mají kovové trubky?

Povrchové úpravy zahrnují černý lak, olejování a žárové zinkování s vrstvou 50-100 µm pro ochranu proti korozi.

Jaké jsou typické toleranční odchylky u tloušťky stěny trubek?

U trubek do 40 mm jsou povolené odchylky tloušťky stěny +0,4 mm a -0,5 mm, což ovlivňuje montáž a těsnost spojů.

Jak vypočítat hmotnost kovové trubky?

Hmotnost se vypočítá podle vzorce: π × délka × (vnější průměr² – vnitřní průměr²) / 4 × hustota materiálu (cca 7850 kg/m³ pro ocel).

Jaké chyby se často dělají při výběru rozměrů trubek?

Časté chyby jsou nepřesné měření, neznalost rozdílu mezi jmenovitým a skutečným průměrem, a nevhodný výběr délky trubky.

Jaké rozměry trubek se používají v topenářství?

V topenářství se často používají trubky s tloušťkou stěny podle ČSN EN 10255 mezi 2,3 a 6,3 mm a průměry volené podle průtoku a teploty instalace.

Jaké jsou běžné průměry vodovodních kovových trubek?

Standardní průměry vodovodních trubek jsou například 15 mm, 20 mm, 25 mm a 32 mm, což odpovídá běžným instalacím v domácnostech.

Jaký je průměr půlpalcové (½“) kovové trubky?

Půlpalcová trubka má vnější průměr přibližně 21,3 mm podle mezinárodních standardů.

Jaké rozměry mají tzv. KG trubky?

KG trubky mají obvykle průměry od 110 mm do 500 mm a jsou určeny pro kanalizační systémy, s tloušťkou stěny přizpůsobenou danému průměru.

Jaké rozměry ocelových trubek stanovuje norma DIN?

Norma DIN definuje průměry trubek od 10 mm do 508 mm s různými tloušťkami stěn podle typu trubky a použití.

Jak se liší rozměry trubek dle české normy ČSN od mezinárodních standardů?

ČSN normy často uvádějí specifické průměry a tloušťky stěn, například 18 mm, 22 mm, 28 mm, které se liší od DIN či ISO standardů.

Jaké jsou typické délky topenářských ocelových trubek?

Topenářské ocelové trubky se obvykle vyrábějí v délkách 4 nebo 6 metrů, což usnadňuje manipulaci a montáž.

Jak zjistit přesný vnitřní průměr trubky, pokud znám její vnější průměr a tloušťku stěny?

Vnitřní průměr se vypočítá odečtením dvojnásobku tloušťky stěny od vnějšího průměru: Vnitřní průměr = Vnější průměr – 2 × tloušťka stěny.

Jaké jsou standardní tolerance rozměrů u kovových trubek?

Tolerance průměru trubek obvykle činí ±0,5 mm u menších průměrů a ±1 mm u větších, což zajišťuje správnou montáž a funkčnost.
