Výpočet výšky komína: vzorce a reálné příklady pro správný tah

Správný výpočet výšky komína přímo ovlivňuje tahovou účinnost spalinové cesty a bezpečnost celého topného systému. Výsledná hodnota závisí na rozdílu mezi hustotou spalin uvnitř průduchu a okolního vzduchu, přičemž minimální výška komína musí vždy odpovídat platným technickým normám pro daný typ spotřebiče.

Jak spočítat minimální účinnou výšku komína podle vzorce

Minimální účinná výška komína je zásadní parametr, který určuje schopnost spalinového systému vytvořit potřebný podtlak pro správný odvod spalin z topeniště. Pro výpočet výšky komína podle fyzikálního vzorce potřebujete znát tah komína, gravitační zrychlení, hustotu vzduchu a hustotu spalin.

Jak spočítat minimální účinnou výšku komína podle vzorce?

Výpočet tahu komína vychází z rozdílu hmotností sloupce studeného venkovního vzduchu a horkého sloupce spalin uvnitř průduchu. Čím vyšší je teplota spalin, tím nižší je jejich hustota, což zvyšuje přirozený tah systému. Výpočet výšky komína tedy přímo závisí na těchto proměnných:

• H – minimální účinná výška komína (v metrech)
• Δp – požadovaný tah komína (v Pa)
• g – gravitační zrychlení (9,81 m/s²)
• ρv – hustota vzduchu (při 20 °C přibližně 1,20 kg/m³)
• ρs – hustota spalin (pohybuje se mezi 0,57 a 0,85 kg/m³ v závislosti na teplotě spalin)

Základní vzorec pro výpočet výšky komína vypadá následovně:

H = Δp / (g * (ρv – ρs))

Odborná rada: Při návrhu vždy počítejte s rezervou pro vliv větru na komín, který může tah krátkodobě zvýšit nebo naopak utlumit. Pokud se nacházíte v lokalitě s častým prouděním vzduchu, je nutné výpočet korigovat o koeficienty vlivu okolní zástavby.

Častá chyba: Mnoho uživatelů zapomíná, že hustota spalin klesá s rostoucí teplotou spalin. Pokud použijete příliš nízkou hodnotu teploty pro výpočet, podhodnotíte potřebnou výšku a komín nebude mít dostatečný tah při zátopu.

Jaká musí být výška komínu podle platných norem a doporučení?

Při určování celkové délky spalinové cesty nestačí pouze fyzikální vzorec, ale musíte respektovat normy ČSN a požadavky výrobců spotřebičů. Minimální výška komína pro systémy s přirozeným tahem bývá stanovena na 5 metrů, měřeno od místa zaústění kouřovodu do komínového průduchu až po jeho vyústění nad střechou.

• Krbová kamna: doporučená výška 5 až 6 metrů pro dosažení stabilního tahu.
• Výkonnější spotřebiče: vyžadují 7 až 8 metrů pro překonání odporu v kouřovodech.
• Kotle na dřevo: vyžadují specifický výpočet průměru komína v kombinaci s výškou.

Pro koho se výpočet hodí a pro koho ne? Tento postup je nezbytný pro nové návrhy komínových systémů u rodinných domů. Pokud však řešíte stávající komín, který vykazuje problémy s tahem, je vhodnější provést měření reálného tahu za provozu, než se spoléhat pouze na teoretický výpočet. Nezapomínejte, že výška komína nad střechou musí odpovídat požárním předpisům a vzdálenosti od hořlavých konstrukcí.

Vliv teploty spalin a hustoty na výpočet výšky komína

Fyzikální princip tahu komína spočívá v rozdílu hustoty mezi vnějším chladným vzduchem a horkými spalinami uvnitř průduchu. Teplota spalin přímo ovlivňuje hustotu spalin, přičemž platí, že s rostoucí teplotou se hustota plynů snižuje. Čím je hustota spalin nižší, tím větší vztlaková síla vzniká, což zlepšuje přirozený tah komína. Pokud hledáte návod na výpočet výšky komína s praktickými příklady, musíte nejprve stanovit průměrnou provozní teplotu spalin vašeho spotřebiče.

Fyzikální závislost hustoty na teplotě

Hustota spalin klesá úměrně s jejich ohřevem, což je klíčový parametr pro výpočet tahu komína. Při teplotě 150 °C dosahuje hustota hodnoty přibližně 0,85 kg/m³, zatímco při 350 °C klesá na 0,57 kg/m³. Tento rozdíl v hustotě vytváří podtlak, který efektivně odvádí zplodiny z topeniště. Nedostatečná teplota spalin vede k nízkému tahu, což vyžaduje větší výšku komína pro dosažení potřebného výkonu.

Propojení parametrů pro správný výpočet

Když zjišťujete, jak spočítat výšku komína, berte v úvahu, že normy ČSN vyžadují, aby tah komína spolehlivě překonal odpor spalinové cesty. Pokud je teplota spalin nízká, například u moderních kondenzačních kotlů, musí být výška komína nad střechou dostatečná pro kompenzaci slabého vztlaku. U kotlů na dřevo se naopak počítá s vyšší teplotou, což umožňuje flexibilnější návrh.

Tip: Při návrhu spalinové cesty si dejte pozor na tepelné ztráty stěnami komína. Častá chyba: nedostatečná izolace komínového tělesa způsobí rychlé ochlazení spalin, jejich zhoustnutí a následnou ztrátu tahu, což vede k dehtování a zanášení průduchu.

Tento výpočet výšky komína vzorce a příklady v praxi využívají k určení účinné výšky. Účinná výška se měří od zaústění kouřovodu do komína až po ústí komína nad střechou. Pokud je v okolí objektu překážka, například strom nebo sousední budova, vliv větru na komín může způsobit víření a zpětný tah. V takovém případě musí být minimální výška komína navýšena podle normových vzdáleností od těchto objektů.

Tento postup se hodí pro dimenzování komínů u rodinných domů s otevřenými i uzavřenými topeništi. Naopak se nehodí pro výpočet komínů s nuceným odtahem, kde tah zajišťuje mechanický ventilátor a výška komína slouží primárně k bezpečnému rozptylu emisí v atmosféře. Vždy doporučuji konzultaci s autorizovaným kominíkem, který ověří výpočet tahu komína pomocí aktuálních projektových dat pro váš konkrétní spotřebič a polohu stavby.

Doporučené výšky komínů pro různé typy spotřebičů

Správná funkce otopné soustavy přímo závisí na komínovém tahu, který je dán rozdílem teplot spalin a vnějšího vzduchu. Normy ČSN stanovují jako naprosté minimum pro bezpečný provoz spotřebičů s přirozeným tahem výšku 5 metrů měřeno od úrovně sopouchu. Pokud vás zajímá, jak spočítat výšku komína podle typu spotřebiče, musíte vždy zohlednit nejen celkovou délku průduchu, ale také vliv větru na komín a hustotu spalin, která se mění v závislosti na teplotě spalin.

Pro běžná krbová kamna a menší teplovzdušné vložky se doporučuje výška komína v rozmezí 5 až 6 metrů. U výkonnějších spotřebičů nebo u systémů s delším kouřovodem se standardně navrhuje výška 7 až 8 metrů, aby byl zajištěn dostatečný výpočet tahu komína i při nepříznivých atmosférických podmínkách. Při návrhu je nutné respektovat také normy ČSN, které definují, jaká musí být výška komína nad střechou, aby nedocházelo k ovlivňování tahu turbulencemi vzduchu.

Zde jsou orientační příklady výšek pro různé typy spotřebičů:

• Krbová kamna s výkonem do 8 kW: minimální doporučená výška je 5 metrů.
• Teplovzdušné vložky s teplovodním výměníkem: doporučuje se výška 6 až 7 metrů.
• Kotle na tuhá paliva s vyšším odporem spalinové cesty: vyžadují komín o výšce 7 až 8 metrů.

Častá chyba: Mnoho uživatelů podceňuje vliv okolní zástavby na tah komína. Pokud se v blízkosti nachází vyšší budova nebo vzrostlé stromy, výpočet minimální výšky komína podle vzdálenosti od okolních budov může vyžadovat navýšení komína nad úroveň střechy více, než je běžných 65 centimetrů u plochých střech.

Tip: Pokud plánujete instalaci nového spotřebiče, vždy konzultujte projektovou dokumentaci s certifikovaným kominíkem. Ten provede přesný výpočet tahu komína pomocí softwarových nástrojů, které zohledňují konkrétní průměr průduchu, teplotu spalin a nadmořskou výšku objektu.

Tento výpočet výšky komína, vzorce a příklady, které vycházejí z fyzikálních zákonů, se liší podle toho, zda instalujete moderní nízkoemisní kotel nebo otevřené krbové ohniště. Obecně platí, že pro koho se to hodí, jsou majitelé novostaveb s dobře izolovanými komíny, kde stačí minimální výška. Pro koho se to naopak nehodí, jsou starší domy s velkým průřezem komína, kde by příliš nízký komín vedl k rychlému ochlazení spalin, jejich kondenzaci a následnému dehtování. Správně zvolená výška komína je tedy klíčovým faktorem pro efektivní spalování a dlouhou životnost celé komínové konstrukce.

Praktické příklady výpočtu výšky komína s konkrétními čísly

Pro zajištění správného provozu topeniště je zásadní provést přesný výpočet tahu komína, který zohledňuje fyzikální vlastnosti spalin a parametry spotřebiče. Vzorový výpočet výšky komína krok za krokem si ukážeme na modelu krbových kamen Romotop ALPERA. Tento konkrétní spotřebič vyžaduje tah komína 12 Pa pro dosažení optimálního spalování. Výška komína přímo ovlivňuje hodnotu podtlaku v systému, přičemž teplota spalin 332 °C je klíčovým parametrem, který určuje hustotu spalin a výsledný vztlakový tlak.

Návod na výpočet výšky komína s praktickými příklady

Při stanovení minimální výšky komína musíme pracovat s rozdílem hustoty okolního vzduchu a hustoty spalin. Teplejší spaliny o teplotě 332 °C mají nižší hustotu spalin, přibližně 0,60 kg/m³, což vytváří silnější vztlakový efekt. Následující postup ilustruje, jak dojít k výsledku 2,04 metru aktivní výšky komína pro daná kamna:

1. Stanovení požadavku na tah – definujte potřebný tah komína 12 Pa podle technického listu výrobce kamen Romotop ALPERA.
2. Identifikace parametrů spalin – zadejte průměrnou teplotu spalin 332 °C a odpovídající hustotu spalin 0,60 kg/m³ pro výpočet vztlaku.
3. Výpočet vztlakového tlaku – určete rozdíl mezi hmotností sloupce venkovního vzduchu a sloupce horkých spalin v komínovém průduchu.
4. Korekce na ztráty třením – odečtěte tlakové ztráty způsobené drsností vnitřního povrchu komínové vložky a změnami směru kouřovodu.
5. Určení celkové výšky – vypočítejte výslednou minimální výšku komína 2,04 metru, která zajistí překonání všech odporů při jmenovitém výkonu.

Odborná rada: Při návrhu vždy zohledněte vliv větru na komín, který může tah výrazně ovlivnit. Pokud je komín umístěn v blízkosti překážek, jako jsou stromy nebo vyšší budovy, musíte dodržet normy ČSN pro výšku komína nad střechou. Častá chyba při montáži spočívá v podcenění vlivu okolního terénu, což vede k nestabilnímu tahu i při správně vypočítané výšce.

Tento výpočet se hodí pro standardní instalace v rodinných domech, kde je komínové těleso vedeno vnitřkem budovy. Naopak pro nízkoenergetické domy s řízeným větráním se tento postup nehodí bez konzultace s projektantem, protože v těchto objektech dochází k výraznému ovlivnění tahu komína podtlakem v interiéru. V takových případech je nutné počítat s rekuperací a těsností obálky budovy, což mění základní vstupní hodnoty pro výpočet.

Při realizaci také pamatujte na to, že výpočet průměru komína musí vždy korespondovat s výpočtem výšky. Příliš široký komín vede k rychlému ochlazení spalin, což negativně ovlivňuje hustotu spalin a snižuje celkový tah. Pro bezpečný provoz vždy ověřte, zda zvolená výška komína nad střechou odpovídá platným předpisům pro bezpečnou vzdálenost od hořlavých konstrukcí.

Vliv konstrukce střechy a okolních staveb na výšku komína

Správné určení výšky komína vyžaduje zohlednění vnějších vlivů, které přímo ovlivňují termodynamický výpočet tahu komína a celkovou bezpečnost provozu spotřebiče. Konstrukce střechy a blízkost sousedních objektů zásadně mění proudění vzduchu kolem ústí komína, což musíte reflektovat v souladu s normami ČSN.

Jak konstrukce střechy ovlivňuje výšku komína?

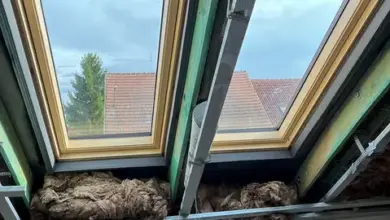

Skladba střechy, zahrnující tepelné izolace a hydroizolační vrstvy, přímo definuje úroveň, od které se měří minimální výška komína nad střechou. U plochých střech platí přísné pravidlo, kdy minimální výška komína musí činit 100 cm nad atikou nebo nad rovinou střešního pláště, pokud atika chybí. Častá chyba v praxi spočívá v podcenění tloušťky střešního souvrství, které může celkovou konstrukci zvýšit o více než 50 cm; pokud tento nárůst nezapočítáte, komín nedosáhne požadovaného vyústění mimo zónu přetlaku.

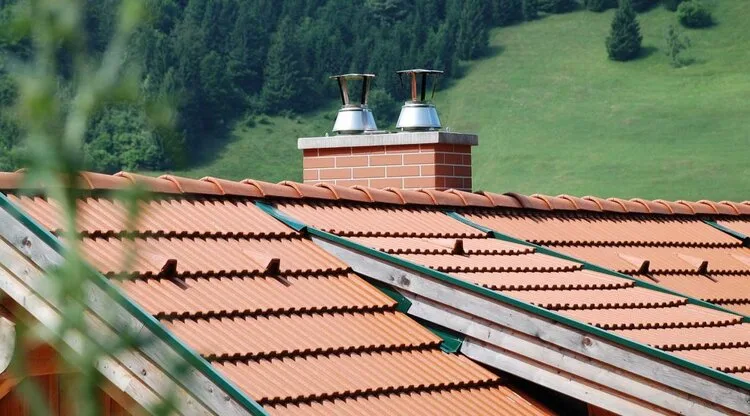

Při určování výšky komína nad střechou se řiďte těmito parametry:

• Šikmé střechy se sklonem nad 20 stupňů vyžadují vyústění komína minimálně 65 cm nad hřebenem.
• U střech s menším sklonem musí být komín vzdálen alespoň 150 cm od hřebene, jinak hrozí vliv větru na komín a vznik zpětného tahu.
• Skladba střechy s vysokou atikou vyžaduje prodloužení komínového tělesa tak, aby ústí bylo dostatečně vysoko nad turbulencemi vznikajícími u okraje střechy.

Odborná rada: Pokud projektujete kotel na dřevo, pamatujte, že výpočet tahu komína závisí na rozdílu mezi teplotou spalin uvnitř a teplotou venkovního vzduchu. Nedostatečná výška nad střechou způsobí ochlazování spalin v horní části komína, což zvyšuje jejich hustotu a kriticky snižuje tah.

Jak okolní stavby ovlivňují výšku komína?

Okolní stavby vytvářejí v blízkosti vašeho objektu oblasti s odlišným tlakem, které přímo ovlivňují tah komína a vyžadují specifický výpočet minimální výšky komína podle vzdálenosti od okolních budov. Pokud se v okruhu 15 metrů nachází vyšší budova, může docházet k víření vzduchu, které efektivně znemožňuje správný odvod spalin bez ohledu na výkon spotřebiče.

• Turbulence vznikající za překážkami mohou způsobit náhlé kolísání tlaku v komínovém průduchu.
• Výpočet výšky komína musí v takovém případě zajistit, aby ústí komína vyčnívalo z větrného stínu sousední stavby.
• Pro kotle na tuhá paliva je stabilní tah zásadní, proto se v zastavěných oblastech často volí komíny s vyšší účinnou výškou, než by odpovídalo pouze typu spotřebiče.

Tip: Tato problematika se hodí pro novostavby v husté zástavbě, kde je vliv okolí predikovatelný, zatímco pro samostatně stojící domy v otevřené krajině je prioritou spíše odolnost vůči převládajícím větrům. Na co si dát pozor: Pokud komín ústí v blízkosti vyšší sousední budovy, nepostačí základní výpočet podle normy, ale je nutné provést ověření aerodynamického vlivu okolí.

Vliv místních klimatických podmínek na výšku a tah komína

Výpočet tahu komína není pouze matematickou úlohou založenou na geometrii stavby, ale komplexním procesem, ve kterém hrají zásadní roli okolní klimatické vlivy. Správné pochopení fyzikálních jevů vám pomůže určit, jak spočítat optimální výšku komína pro dobrý tah i v náročných lokalitách, kde hustota spalin a teplota spalin přímo ovlivňují provozní stabilitu.

Vliv větru na tah komína

Vítr představuje jeden z nejvýraznějších dynamických faktorů, který zásadně ovlivňuje vliv větru na komín a výslednou stabilitu tahu. Proudění vzduchu kolem vyústění komína vytváří v závislosti na tvaru střechy a okolní zástavbě buď přetlak, nebo podtlak. Při návrhu výšky komína nad střechou se musíte řídit normou ČSN 73 4201, která definuje minimální výšku komína nad atikou u plochých střech na 100 cm a zohledňuje vzdálenost od hřebene střechy, aby se komín neocitl v závětrné zóně.

• V otevřeném terénu vítr zvyšuje podtlak a tím posiluje tah komína.
• V těsné blízkosti vysokých budov vzniká riziko nárazového přetlaku, který tah krátkodobě zastaví.
• Orientace komína vůči převládajícímu směru větru je klíčová pro eliminaci zpětného tahu.

Odborná rada: Pokud bydlíte v oblasti s častými silnými větry, doporučuji instalaci rotační komínové hlavice. Ta využívá energii větru k vytváření konstantního podtlaku v průduchu a stabilizuje tak tah komína nezávisle na nárazových změnách počasí.

Teplotní inverze a její dopad na tah komína

Teplotní inverze je meteorologický jev, při kterém teplota vzduchu s rostoucí nadmořskou výškou neklesá, ale stoupá. Tento jev dramaticky snižuje přirozený rozdíl teplot mezi spalinami a venkovním prostředím, což je základní motor tahu komína definovaný vzorcem h_min = P / (g · (ρ_vzduchu − ρ_spalin)). Hustota spalin (např. 0,85 kg/m³ při 150 °C) musí být vždy nižší než hustota okolního vzduchu (1,20 kg/m³), aby došlo k jejich efektivnímu odvodu. Během inverze se teplota spalin v horní části komína rychle vyrovnává s teplotou okolí, čímž tah komína výrazně slábne nebo zcela zaniká.

Častá chyba: Uživatelé v době inverze často chybně přikládají více paliva ve snaze zvýšit teplotu spalin, což vede k nedokonalému spalování a dehtování komínového průduchu. Na co si dát pozor: místo přikládání je nutné zajistit maximální přívod spalovacího vzduchu ke spotřebiči, aby se podpořil startovací tah a teplota spalin neklesla pod rosný bod (45 °C u kusového dřeva).

Další klimatické faktory

Kromě větru a teploty ovlivňuje provozní parametry také vlhkost vzduchu a nadmořská výška. Vyšší vlhkost vzduchu mírně zvyšuje hustotu spalin, což klade vyšší nároky na tepelnou izolaci komínového tělesa. Nadmořská výška přímo ovlivňuje atmosférický tlak, což znamená, že ve vyšších polohách je tah komína přirozeně slabší a vyžaduje větší minimální výšku komína pro dosažení stejného výkonu.

• Pro koho se hodí: Výpočet zohledňující klimatické extrémy je nezbytný pro novostavby v horských oblastech a větrných exponovaných místech.
• Pro koho se nehodí: U běžných rodinných domů v zastavěné nížinné oblasti s dostatečnou výškou nad střechou dle ČSN obvykle stačí standardní návrh bez složitých meteorologických modelací.

Závěrem lze říci, že při návrhu komína vždy zohledněte lokální specifika a tepelně technický výpočet podle ČSN EN 13384. Stabilní tah komína je výsledkem vyváženého poměru mezi výškou komína, průměrem průduchu a schopností odolat vnějším vlivům. Pokud máte pochybnosti o dostatečnosti tahu, konzultujte návrh s revizním technikem, který posoudí vliv okolí na váš konkrétní kotel na dřevo.

Časté dotazy

Jak spočítat výšku komína podle vzorce?

Použijte vzorec h_min = P / (g · (ρ_vzduchu − ρ_spalin)), kde P je tah komína v Pa, g je 9,81 m/s², ρ_vzduchu je hustota vzduchu cca 1,20 kg/m³ a ρ_spalin hustota spalin podle teploty.

Jaká je minimální výška komína s přirozeným tahem?

Minimální účinná výška komína s přirozeným tahem je 5 metrů podle ČSN EN 13384.

Jaká výška komína je vhodná pro krbová kamna?

Doporučená výška je 5-6 metrů pro klasická krbová kamna.

Jak teplota spalin ovlivňuje výpočet výšky komína?

Vyšší teplota spalin snižuje jejich hustotu, což zvyšuje tah a umožňuje nižší výšku komína.

Jaký vliv má konstrukce střechy na výšku komína?

Skladba střechy může zvýšit výšku nad atikou o více než 50 cm, minimální výška nad plochou střechou je 100 cm.

Jak daleko musí být komín od hořlavých materiálů?

Minimální vzdálenost komína od hořlavých materiálů je obvykle 40 cm, záleží však na konkrétní normě a typu komína.

Jak vysoko má být stříška nad komínem?

Stříška by měla být minimálně 30 cm nad ústím komína, aby chránila proti dešti a větru.

Jak ovlivňuje vítr tah komína?

Vítr může způsobit turbulence, které mohou tah komína posilovat nebo oslabovat v závislosti na směru a rychlosti větru.

Co dělat při nedostatečném tahu komína?

Zkontrolujte výšku komína, průřez a zda nejsou překážky, případně konzultujte s odborníkem pro úpravy nebo instalaci ventilátoru.

Jak se vypočítá průměr komína podle výkonu spotřebiče?

Průměr se určuje podle výkonu v kW a požadované rychlosti proudění spalin, aby rychlost nebyla nižší než 0,5 m/s.

Jak spočítat minimální účinnou výšku komína podle vzorce?

Minimální účinná výška komína se vypočítá podle vzorce H = (9,81 × (Ti – Te)) / (g × (ρe – ρi)), kde Ti a Te jsou teploty spalin a venkovního vzduchu v Kelvinech, g je gravitační zrychlení a ρe a ρi jsou hustoty vzduchu a spalin.

Jaká je doporučená výška komína pro rodinný dům podle platných norem?

Podle českých norem by měla být výška komína pro rodinný dům minimálně 4 metry nad střechou a zároveň minimálně 0,5 metru nad hřebenem střechy.

Jak vypočítat výšku komína podle vzdálenosti od okolních staveb?

Výška komína musí být minimálně 1 metr vyšší než nejbližší okolní stavba v do vzdálenosti 10 metrů, aby byl zajištěn správný tah a bezpečnost.

Jak ovlivňuje místní klima výšku a tah komína?

V oblastech s častým větrem se doporučuje zvýšit výšku komína o 0,5 až 1 metr nad běžnou výšku, aby se zabránilo zpětnému proudění spalin.

Jak postupovat při výpočtu výšky komína u nízkoenergetických domů?

U nízkoenergetických domů se doporučuje použít výpočet s vyšší přesností, kde se zahrnuje teplota spalin kolem 150 °C a zvýšená izolační vrstva, což obvykle vede k výšce komína kolem 5 metrů.
