Jak funguje vysoká pec: konstrukce a princip činnosti v praxi

Vysoká pec představuje klíčové metalurgické zařízení pro kontinuální výrobu surového železa z železné rudy pomocí redukčních procesů při teplotách přesahujících 1500 stupňů Celsia. Celý systém funguje jako protiproudý reaktor, kde vsázka klesá od kychty směrem dolů, zatímco horký vítr a spaliny stoupají vzhůru a zajišťují potřebné chemické reakce.

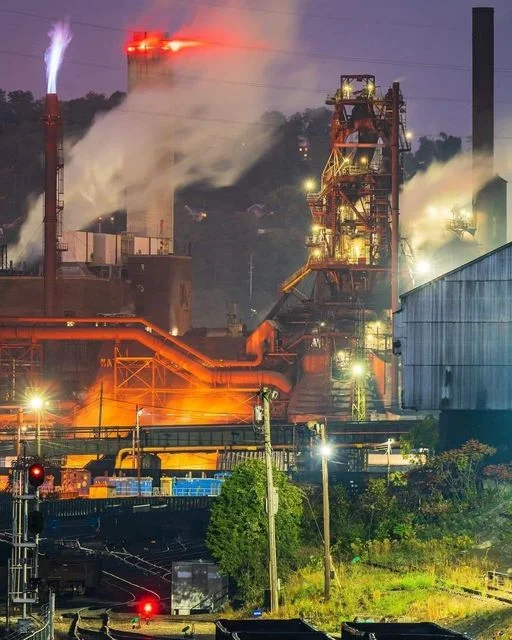

Jak je konstrukčně řešena vysoká pec?

Konstrukce vysoké pece představuje vertikální šachtový reaktor, ve kterém probíhá kontinuální proces tavení železné rudy. Efektivní průběh reakcí zajišťuje protiproudné uspořádání, kde vsázka vysoké pece klesá dolů a horký vítr stoupá vzhůru. Pro zajištění dlouhodobé stability a odvodu tepla je konstrukce vybavena systémem vodního chlazení, který chrání plášť pece před extrémními provozními teplotami.

Jaká je velikost a tvar vysoké pece?

Standardní vysoká pec dosahuje výšky 30 až 60 metrů, přičemž průměr nístěje se pohybuje kolem 10 metrů. Tento vysoký šachtový profil je nezbytný pro postupné ohřívání a redukci surovin. Celé schéma vysoké pece je navrženo jako samonosná ocelová konstrukce vyložená žáruvzdornou vyzdívkou. V horní části pece se nachází kychta vysoké pece, která slouží k zavážení surovin a odvodu plynů. Právě tento tvar umožňuje optimální rozložení teplotních gradientů nezbytných pro stabilní výrobu surového železa.

Jaké jsou hlavní konstrukční části vysoké pece?

Vnitřní prostor je rozdělen do zón sušení, předhřívání, redukce a tavení. Dno a nístěj jsou kriticky namáhané části, kde se využívají vodou chlazené uhlíkové bloky pro lepší odvod tepla a prodloužení životnosti vyzdívky. Vnitřní strana těchto bloků je obložena vrstvami cihel s vysokým obsahem oxidu hlinitého (Al2O3), přičemž až 75 % cihel může obsahovat tento podíl pro zvýšení odolnosti proti erozi a odírání struskového železa.

Odborná rada: Při návrhu vyzdívky je častou chybou podcenění tepelné roztažnosti uhlíkových bloků, což může vést k tvorbě prasklin a následnému průrazu taveniny. Tato konstrukce se proto hodí pro velkokapacitní hutní provozy s kontinuálním provozem, nikoliv pro malé experimentální pece, kde by náročnost systému vodního chlazení byla neúměrná celkovému výkonu zařízení.

Jaký je princip činnosti vysoké pece?

Základní princip činnosti vysoké pece spočívá v protiproudném procesu, kde vsázka vysoké pece klesá dolů a horké redukční plyny stoupají vzhůru. Tento kontinuální děj umožňuje efektivní přeměnu železné rudy na surové železo.

Chemické reakce v jednotlivých zónách vysoké pece

Výroba železa ve vysoké peci probíhá v několika fázích, kde koks spalovaný vháněným horkým vzduchem vytváří nezbytné redukční plyny.

1. Spalování koksu – koks reaguje s kyslíkem za vzniku tepla a oxidu uhelnatého (CO) při teplotách kolem 1500 °C.
2. Redukce rudy – oxid uhelnatý (CO) a vodík (H2) postupně odebírají kyslík ze železné rudy a přeměňují ji na čisté železo.
3. Tvorba strusky – přidaný vápenec se slučuje s nečistotami, čímž vzniká tekutá struska obsahující 30 až 40 % SiO2 a CaO.

Chemický a fyzikální princip vysoké pece vyžaduje neustálý přísun surovin přes kychtu vysoké pece. Častá chyba při provozu spočívá v nesprávné granulometrii vsázky, která může způsobit ucpání průchodu plynů. Tento proces se hodí pro velkokapacitní průmyslovou výrobu, nikoliv pro malovýrobu, kde by energetické ztráty byly neúměrné.

Fyzikální principy a teplotní zóny

Konstrukce vysoké pece rozděluje vnitřní prostor do specifických teplotních zón. Horní část pece slouží k sušení a předehřevu vsázky, zatímco v dolní části dosahuje teplota tavení až 2000 °C. Horký vzduch o teplotě 900 až 1200 °C, vháněný tryskami do pece, zajišťuje optimální průběh tavení. Vzniklé surové železo obsahuje 3 až 4,5 % uhlíku, což určuje jeho další vlastnosti. Na co si dát pozor: při příliš nízké teplotě v zóně tavení dochází k tuhnutí strusky a zastavení celého procesu. Odborná rada: vždy sledujte poměr CaO a SiO2 ve strusce, protože ovlivňuje její viskozitu a čistotu výsledného kovu.

Jaké suroviny se zavážejí do vysoké pece a proč?

Efektivní provoz vysoké pece vyžaduje přesné dávkování surovin, které dohromady tvoří tzv. vsázku vysoké pece. Správný poměr jednotlivých složek přímo ovlivňuje kvalitu surového železa a stabilitu celého procesu.

Jaké suroviny se dávkují do vysoké pece?

Při výrobě železa ve vysoké peci se do horní části pece, kychty, zaváží směs surovin v přesně definovaném poměru. Tato vsázka vysoké pece zajišťuje kontinuální průběh redukčních reakcí a tavení.

• Železná ruda (50 až 60 %): představuje hlavní zdroj železa pro metalurgický proces.
• Koks (30 až 40 %): funguje jako nezbytné palivo pro dosažení vysokých teplot a současně jako hlavní redukční činidlo.
• Vápenec (10 až 15 %): slouží jako tavidlo pro úpravu chemického složení strusky.

Proč se do vysoké pece přidává vápenec?

Vápenec plní v procesu tavení klíčovou roli tavidla. Jeho úkolem je vázat nežádoucí příměsi a hlušinu obsaženou v rudě, čímž vzniká tekutá struska. Ta je lehčí než roztavené železo, díky čemuž se obě fáze v dolní části pece snadno oddělí. Bez přidání vápence by nebylo možné efektivně odstranit nečistoty a dosáhnout požadované čistoty kovu.

Odborná rada: Při dávkování vsázky si dejte pozor na vlhkost surovin, která může negativně ovlivnit energetickou bilanci pece. Tento proces se hodí pro průmyslové provozy s vysokou kapacitou, ale není vhodný pro malovýrobu kvůli extrémním tepelným nárokům.

Jak se řídí a udržuje provoz vysoké pece?

Provoz vysoké pece vyžaduje precizní řízení, neboť výroba železa probíhá kontinuálně v cyklech trvajících 7 až 14 dní bez přerušení. Automatické dávkování zajišťuje vstup surovin, tedy vsázky vysoké pece, s přesností ±1 %, což je klíčové pro stabilitu chemických reakcí. Moderní automatizace dnes využívá digitální modely, které v reálném čase vyhodnocují procesy probíhající pod kychtou vysoké pece.

Postup a údržba provozu

1. Navážení surovin – automatizovaný systém vkládá železnou rudu, koks a vápenec do pece.
2. Řízení teploty – senzory v plášti monitorují tepelné namáhání konstrukce vysoké pece.
3. Kontrola obezdívky – žáruvzdorné materiály vyžadují inspekci a případné opravy po 30 až 60 dnech provozu.
4. Chlazení pláště – systém vodního chlazení neustále odvádí teplo a chrání ocelovou konstrukci před roztavením.

Odborná rada: Častou chybou při provozu vysoké pece je podcenění kvality vsázky, což vede k nerovnoměrnému průchodu plynů a narušení termické rovnováhy.

• Pravidelná analýza složení odpadních plynů.
• Monitorování tlaku v kychtě vysoké pece.
• Automatické uzavírání bezpečnostních klapek.

Tento systém se hodí pro velkokapacitní hutní provozy, zatímco pro experimentální či malosériové tavení není kvůli vysokým nárokům na kontinuální obsluhu vhodný. Vodní chlazení a žáruvzdorné materiály tvoří základní bariéru zajišťující bezpečnost provozu při teplotách přesahujících 2000 °C.

Historie a vývoj vysokých pecí v ČR

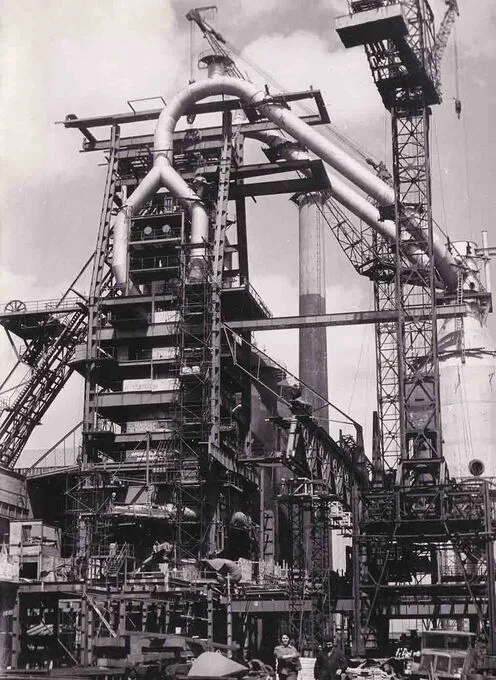

Historie výroby železa v českých zemích dosáhla vrcholu v areálu Dolní Vítkovice. Vysoká pec č. 6 byla uvedena do provozu v roce 1962, přičemž její výstavba vyžadovala nasazení 1800 pracovníků a spotřebu 10 000 tun oceli. Pozdější Vysoká pec č. 4 představovala technologický milník, neboť jako první v tehdejším sovětském bloku využívala řídicí počítač Siemens 305. Tyto pece výrazně ovlivnily hutní průmysl ČR a demonstrovaly, jak funguje vysoká pec v průmyslovém měřítku.

• 1962: Zahájení provozu pece č. 6.
• 1969 až 1971: Výstavba moderní pece č. 4.
• 10 000 tun: Množství oceli použité na stavbu jedné pece.
• Automatizace: Implementace systému Siemens 305 pro řízení vsázky vysoké pece.

Odborná rada: Při studiu historických pecí sledujte schéma vysoké pece, kde je patrná kychta vysoké pece, která sloužila k bezpečnému odvádění plynů. Tento systém je klíčový pro pochopení, jaký je chemický a fyzikální princip vysoké pece při kontinuálním tavení surového železa.

Časté dotazy k vysoké peci

Otázka: Jak funguje vysoká pec?

Vysoká pec funguje na principu protiproudé výměny tepla a látek. Horký vzduch o teplotě 900-1200 °C vháněný do pece spaluje koks, čímž vznikají redukční plyny CO a H2, které při teplotě až 2000 °C redukují oxidy železné rudy na čisté tekuté železo.

Otázka: Proč se do vysoké pece přidává vápenec?

Vápenec tvoří 10-15 % vsázky a funguje jako nezbytné tavidlo. Chemicky reaguje s hlušinou v rudě a vytváří tekutou strusku, která díky nižší hustotě plave na hladině roztaveného železa a umožňuje jeho snadné oddělení a vypuštění z nístěje.

Otázka: Co je to vysoká pec?

Vysoká pec je šachtová pec vysoká 30-60 m, která slouží k nepřetržité výrobě železa. Její konstrukce využívá principu vsázky, kde se suroviny postupně zahřívají a redukují při průchodu pecí směrem dolů, zatímco horké plyny stoupají vzhůru ke kychtě.

Otázka: Co se zaváží do vysoké pece?

Do vysoké pece se dávkuje vsázka složená z 50-60 % železné rudy, 30-40 % koksu a 10-15 % vápence. Koks slouží jako palivo i redukční činidlo, zatímco ruda dodává železo a vápenec zajišťuje potřebnou metalurgickou reakci pro tvorbu strusky.

Otázka: Jaké jsou hlavní části vysoké pece?

Schéma vysoké pece zahrnuje nístěj, výheň, rouru a šachtu. Každá zóna má specifickou funkci od tavení v dolní části až po sušení a předehřev vsázky v horní části. Konstrukce pece je vyzděna žáruvzdornými materiály, které odolávají extrémnímu tepelnému a chemickému namáhání.

Otázka: Jaká je teplota uvnitř vysoké pece během provozu?

Teplotní gradient uvnitř pece je značný. Zatímco v horní části se vsázka suší při teplotách kolem 200-400 °C, v oblasti výhně u přívodu horkého vzduchu dosahuje teplota spalování koksu až 1500 °C a v zóně tavení železa až 2000 °C.

Otázka: Jak se řídí dávkování surovin do vysoké pece?

Moderní vysoká pec využívá automatizované systémy dávkování surovin s přesností ±1 % hmotnostních podílů. Plynulý přísun vsázky je klíčový pro udržení konstantní výšky sloupce materiálů a rovnoměrný průchod plynů, což přímo ovlivňuje stabilitu celého procesu výroby železa.

Otázka: Jak dlouho může vysoká pec pracovat nepřetržitě?

Vysoká pec je navržena pro dlouhodobý kontinuální provoz, který může trvat řadu let. Běžná údržba periferií probíhá za chodu, ale kompletní odstávka pro generální opravu žáruvzdorné vyzdívky je nutná po vyčerpání technické životnosti, která se pohybuje v řádu několika let až dekád.

Otázka: Co je kychta ve vysoké peci?

Kychta je horní část šachty, kterou se do pece vkládá vsázka a zároveň odcházejí procesní plyny. Kychta vysoké pece musí být vybavena těsnicím zařízením, které brání úniku plynů do ovzduší a zajišťuje rovnoměrné rozvrstvení koksu a rudy v peci.

Otázka: Jaké jsou nejčastější chyby při provozu vysoké pece?

Na co si dát pozor: častá chyba spočívá v nerovnoměrném rozvrstvení vsázky, což vede ke vzniku kanálů v peci a snížení výtěžnosti. Dalším rizikem je nedostatečné chlazení nístěje, které může způsobit lokální přehřátí a následné poškození konstrukce pece.

Otázka: Jak se udržuje životnost vyzdívky vysoké pece?

Životnost vyzdívky se prodlužuje kombinací kvalitních žáruvzdorných cihel a efektivního vodního chlazení. Pro koho se to hodí: systém chlazení je nezbytný pro průmyslové provozy s vysokým výkonem; pro menší experimentální pece je však konstrukčně příliš náročný a finančně nevýhodný.

Otázka: Jaký význam má vápenec ve vysoké peci?

Vápenec působí jako zásadité tavidlo, které neutralizuje kyselé složky hlušiny v železné rudě. Bez přidání vápence by nebylo možné vytvořit tekutou strusku, což by vedlo k ucpání výhně a zastavení procesu tavení železa.

Otázka: Jaký je chemický princip vysoké pece?

Princip spočívá v nepřímé a přímé redukci oxidů železa. Oxid uhelnatý (CO) vznikající při spalování koksu odebírá kyslík z železné rudy. Tento proces probíhá postupně v různých teplotních zónách pece až do momentu vzniku tekutého surového železa.

Otázka: Jak probíhá výroba železa ve vysoké peci?

Výroba železa ve vysoké peci probíhá kontinuálně. Vsázka klesá šachtou dolů, přičemž se v ní postupně ohřívá, redukuje a nakonec taví. Roztavené železo se shromažďuje v nístěji na dně pece, odkud se v pravidelných intervalech vypouští odpichovým otvorem.

Otázka: Jak se navrhuje konstrukce vysoké pece?

Konstrukce vysoké pece se navrhuje s ohledem na požadovaný výkon a objem výroby. Odborný návrh zahrnuje statické dimenzování ocelového pláště, volbu žáruvzdorných materiálů pro vyzdívku a integraci chladicích segmentů pro zajištění dlouhodobé stability při extrémních provozních teplotách.
