Komplexní přehled klasifikace a typů výztuže ve stavebnictví

Výztuž konstrukcí představuje klíčový prvek pro zajištění pevnosti a stability stavebních objektů. Betonářská ocel, kari sítě i prostorová výztuž mají specifické vlastnosti a použití, které ovlivňují výslednou kvalitu konstrukce. Správná volba typu výztuže závisí na konkrétních požadavcích projektu a podmínkách stavby.

Co je betonářská ocel a její základní vlastnosti

Betonářská ocel je základním materiálem pro výztuž betonových konstrukcí díky svým mechanickým a fyzikálním vlastnostem. Má modul pružnosti přibližně 200 GPa, což umožňuje efektivní přenos tahových sil v betonu. Její měrná hmotnost činí 7850 kg/m³, což odpovídá hustotě běžné oceli, a součinitel tepelné roztažnosti je 1,2 × 10⁻⁵ K⁻¹, což je téměř shodné s betonem. Tyto vlastnosti zajišťují, že betonářská ocel a beton pracují v konstrukci koordinovaně, minimalizují riziko praskání a deformací.

Typy výztuže konstrukcí zahrnují hladkou a žebrovanou betonářskou ocel, která je preferovaná pro lepší adhezi k betonu. Součástí klasifikace výztuže konstrukcí jsou také kari sítě a prostorová výztuž, které slouží k rovnoměrnému rozložení zatížení a zvýšení pevnosti konstrukce. Správné krytí výztuže a precizní montáž výztuže jsou klíčové pro dlouhodobou odolnost stavby.

• Betonářská ocel má vysokou pevnost v tahu a optimální pružnost
• Tepelná roztažnost betonářské oceli odpovídá betonu, což zabraňuje vzniku trhlin
• Kari sítě a prostorová výztuž zajišťují komplexní zatížení konstrukce
• Správné krytí výztuže chrání ocel před korozí

Tip: Při montáži výztuže je důležité zajistit dostatečné krytí minimálně 30 mm u běžných konstrukcí, aby se zabránilo korozi a ztrátě pevnosti. Častou chybou je nedostatečné krytí, které může vést k předčasnému poškození konstrukce.

Jaký je rozdíl mezi hladkou a žebrovanou výztuží

Hladká betonářská ocel se používá hlavně tam, kde není požadována výrazná přilnavost k betonu. Žebrovaná výztuž má na povrchu drážky, které výrazně zlepšují spojení s betonem, a proto je preferována ve většině konstrukcí. Tento rozdíl je klíčový pro správné navržení výztuže a její funkčnost ve stavbě.

Klasifikace betonářské oceli podle norem ČSN

Betonářská ocel se v souladu s normou ČSN 420139 dělí do tří tříd tažnosti označovaných jako A, B a C. Tato klasifikace výztuže konstrukcí pomáhá správně zvolit typ oceli podle konkrétního použití ve stavebnictví. Nejčastěji se používá třída B, konkrétně B500B, která má vysokou tažnost a umožňuje efektivní ohýbání bez rizika praskání. Třída A (například B500A) má nižší tažnost a je méně vhodná pro složité tvary výztuže. Třída C pak zahrnuje ocel s vyšší pevností, například B500C nebo B550B, ale nižší tažností než třída B.

Jak správně označit betonářskou výztuž podle norem

Správné označení betonářské oceli zahrnuje nejen třídu tažnosti, ale i minimální mez kluzu, vyjádřenou v megapascalech (MPa). To umožňuje jasnou identifikaci materiálu při montáži výztuže a zajišťuje požadovanou pevnost konstrukce. Krytí výztuže a montáž výztuže musí odpovídat projektové dokumentaci a normám, aby betonářská výztuž správně plnila svou funkci v konstrukci.

Typy betonářské výztuže podle tvaru a použití

Tyčová výztuž

Tyčová výztuž je základní formou betonářské oceli s průměry od 6 mm do 32 mm, nejčastěji používané rozměry jsou Ø8, Ø12 a Ø16 mm. Tyče jsou žebrované, což zvyšuje přilnavost betonu a zabraňuje posunu výztuže v konstrukci. Délky tyčí se pohybují od 1 do 12 metrů, přičemž volba závisí na typu konstrukce a požadovaném zatížení, například u nosných prvků a základů rodinných domů i průmyslových hal. Tyčová výztuž se uplatňuje zejména v konstrukcích, které musí odolávat tahovým a ohybovým silám.

Svitková výztuž

Svitková výztuž je ohebná betonářská ocel dodávaná ve svitcích s průměrem od 4,6 mm do 12 mm. Díky své pružnosti je vhodná pro prefabrikované betonové panely, stropní prvky a tenké desky, kde je nutná tvarová přizpůsobivost. Hmotnost svitků se pohybuje mezi 1 a 2,5 tuny, což usnadňuje manipulaci a montáž. Použití svitkové výztuže snižuje počet spojů a zkracuje pracovní dobu na stavbě.

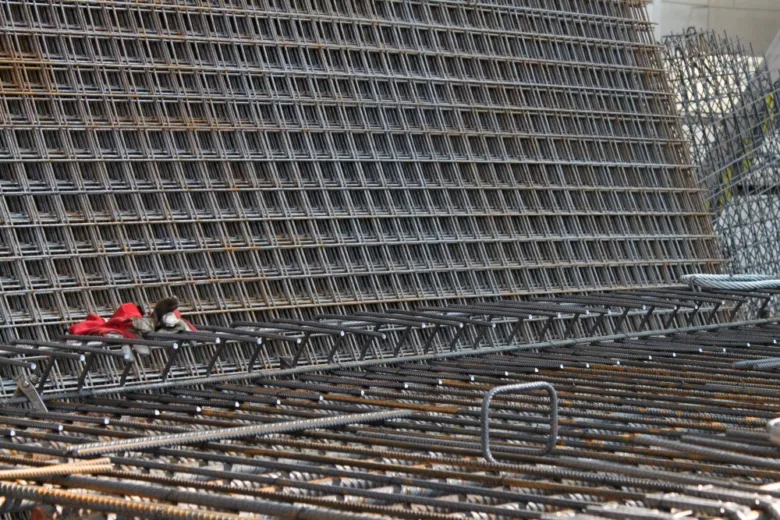

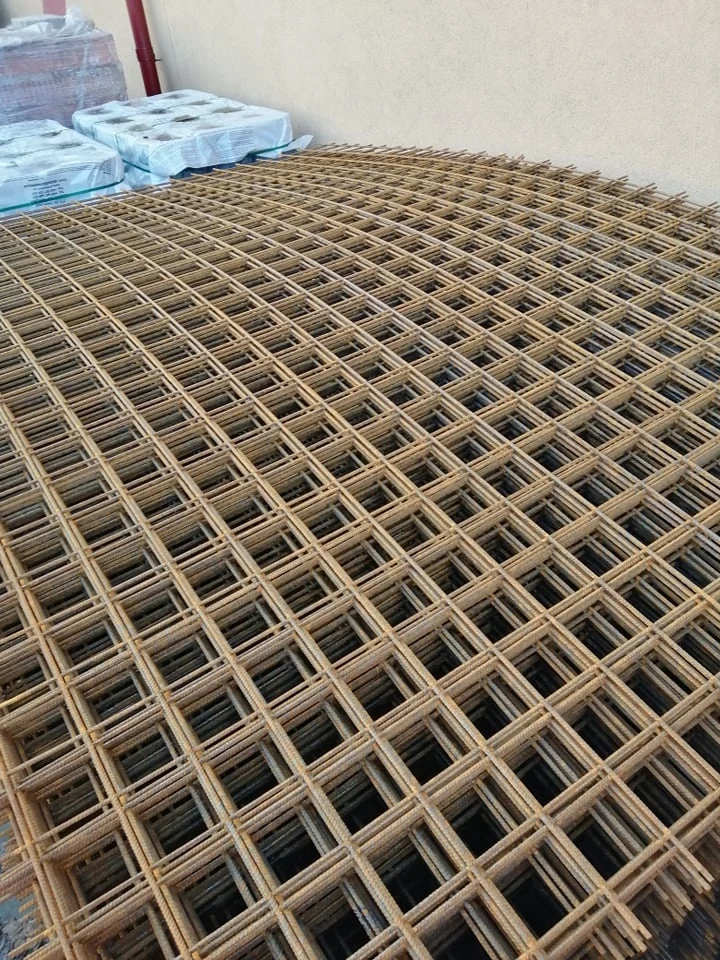

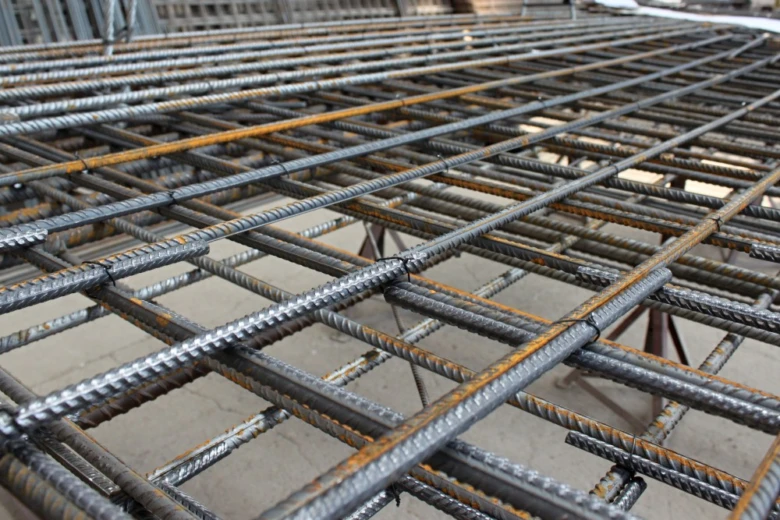

Kari sítě

Kari sítě jsou svařované ocelové sítě složené z příčných a podélných prutů o průměru 4 až 8 mm, s oky o rozměrech 100 × 100 mm až 150 × 150 mm. Nejčastější typy sítí jsou KA 16 (Ø4 mm, oka 100 × 100 mm), KD 35 (Ø5 mm, 100 × 100 mm), KH 20 (Ø6 mm, 150 × 150 mm) a KY 49 (Ø8 mm, 100 × 100 mm). Kari sítě se používají k vyztužení rozsáhlých ploch jako jsou základy, podlahy, stropy, silnice a mosty. Nehodí se pro ohýbání, proto je nutné je instalovat v rovné poloze. Standardní rozměry sítí jsou například 2 × 6 metrů, což usnadňuje jejich montáž na stavbách.

Prostorová výztuž

Prostorová výztuž sestává z ocelových tyčí uspořádaných ve třech vzájemně kolmých směrech, vytvářejících trojrozměrné prvky jako kostky nebo rámy. Tento typ výztuže je nezbytný pro konstrukce namáhané složitými zatíženími ve více směrech, například u mostů, průmyslových hal a prefabrikovaných betonových prvků. Správné krytí výztuže, obvykle minimálně 25 až 40 mm podle typu konstrukce, a precizní montáž jsou klíčové pro ochranu proti korozi a zajištění dlouhodobé stability konstrukce.

Tip: Častá chyba při volbě výztuže je nedostatečné krytí betonářské oceli, které vede ke korozi a následnému oslabení konstrukce. Výběr typu výztuže musí odpovídat konkrétnímu zatížení a druhu stavby – například prostorová výztuž je vhodná pro mosty a průmyslové haly, ale není nutná u jednoduchých základů rodinných domů. Nesprávný typ výztuže může ohrozit pevnost i trvanlivost celé konstrukce.

Speciální typy výztuže a jejich využití

Kompozitní materiály pro vyztužování betonových konstrukcí

Kompozitní výztuž představují materiály na bázi FRP (Fiber Reinforced Polymer), které se používají především v prostředích s vysokým rizikem koroze, například v chemických provozech nebo u mořských konstrukcí. FRP tyče mají modul pružnosti v rozmezí 40-60 GPa, což je méně než u oceli (200 GPa), ale jejich nízká hmotnost (asi 1/4 oceli) a nulová korozní aktivita prodlužují životnost konstrukce. Použití FRP výztuže je vhodné zejména tam, kde nelze zajistit dostatečné krytí ocelové výztuže nebo kde je potřeba snížit hmotnost konstrukce. Nevýhodou je omezená schopnost plastické deformace a vyšší pořizovací cena.

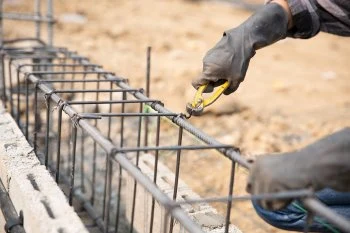

Výztuž do věnců a zdiva

Výztuž do věnců tvoří prostorová ocelová výztuž, která se skládá z horizontálních a vertikálních prutů spojených svary nebo vázáním, typicky z oceli B500B o průměru 8-12 mm. Věnce vyztužují obvodové stěny a zajišťují přenos zatížení mezi jednotlivými konstrukčními prvky. Jednostranná výztuž typu E a P je určena pro vyztužení zděných konstrukcí, například pro zvýšení odolnosti proti smyku a praskání. Tyto prvky mají specifické rozměry a tvarování dle katalogu výrobce (např. Fert.cz), přičemž jejich správná montáž vyžaduje dodržení minimálního krytí výztuže 25-30 mm, aby byla zajištěna ochrana proti korozi a trvanlivost konstrukce.

Tip: Častou chybou při montáži výztuže do věnců je nedodržení krytí výztuže, což vede k rychlé korozi a snížení pevnosti konstrukce.

• Kompozitní FRP výztuž se používá v agresivních prostředích pro zvýšení odolnosti proti korozi
• Výztuž do věnců tvoří prostorové rámy z oceli B500B o průměru 8-12 mm
• Jednostranná výztuž typu E a P zvyšuje pevnost zděných konstrukcí proti smyku
• Krytí výztuže v betonových konstrukcích by mělo být minimálně 25 mm, u věnců až 30 mm

Pro koho se speciální typy výztuže hodí: Pro stavby v agresivním prostředí, konstrukce s požadavkem na nízkou hmotnost, a pro zděné stavby vyžadující zvýšenou stabilitu věnců.

Pro koho nejsou vhodné: Pro běžné betonové konstrukce bez speciálních požadavků na odolnost proti korozi nebo nízkou hmotnost, kde postačuje standardní betonářská ocel.

Normativní požadavky na krytí a ochranu výztuže

Minimální krytí výztuže v betonových konstrukcích se obvykle pohybuje mezi 25 až 50 mm v závislosti na typu konstrukce a prostředí, ve kterém bude vystavena. Beton funguje jako základní ochranná vrstva, která zabraňuje pronikání vlhkosti a kyslíku, a tím chrání betonářskou ocel před korozi. Správné krytí výztuže je zásadní nejen pro prodloužení životnosti konstrukce, ale i pro zajištění požární odolnosti.

Kromě dostatečného krytí se používají i další metody ochrany výztuže, například použití nerezové oceli, katodické ochrany nebo povrchových nátěrů. Montáž výztuže musí zajistit správné umístění kari sítí a prostorové výztuže tak, aby krytí bylo rovnoměrné a odpovídalo normám.

Kolik by mělo být krytí výztuže v betonových konstrukcích

Minimální hodnoty krytí jsou specifikovány podle normy ČSN EN 1992-1-1 a závisí na vlivu prostředí a typu konstrukce. Pro běžné konstrukce to bývá 25 mm, pro konstrukce v agresivním prostředí až 50 mm. Nedodržení těchto hodnot může vést ke korozi betonářské výztuže a významnému snížení pevnosti konstrukce.

Tip: Při volbě typů výztuže konstrukcí vždy zohledněte konkrétní podmínky prostředí, protože nedostatečné krytí výztuže je častou chybou vedoucí ke korozi a následným poruchám betonových konstrukcí.

Montáž a instalace výztuže v konstrukcích

Montáž a instalace výztuže jsou klíčové pro pevnost a trvanlivost betonových konstrukcí. Správné rozestupy, pevné upevnění a důkladná kontrola kvality zajišťují, že výztuž plní svou funkci optimálně.

Příprava montáže

Před samotnou montáží výztuže je nezbytné zkontrolovat typy ocelové výztuže používané v betonových konstrukcích a množství podle projektové dokumentace. Projekt jasně stanovuje, zda se použijí kari sítě, prostorová výztuž nebo betonářská ocel. Připravené materiály by měly odpovídat specifikacím, aby montáž výztuže proběhla bez komplikací.

Správná montáž výztuže

Výztuž se montuje s rozestupy obvykle mezi 10 až 30 cm podle typu konstrukce a zatížení. 1. Upevnění výztuže – zajistěte pevné spojení prutů nebo sítí pomocí drátěných vazeb, aby nedošlo k posunutí během betonáže. 2. Dodržení krytí výztuže – správná vzdálenost od povrchu betonu (minimálně 30 mm u běžných konstrukcí) chrání ocel před korozí. 3. Kontrola rozestupů – pravidelně měřte rozestupy, protože jejich nedodržení ovlivňuje pevnost konstrukce. Praktické rady pro volbu a montáž konstrukční výztuže zdůrazňují, že stabilita upevnění je zásadní.

Kontrola kvality výztuže

Před betonáží proveďte vizuální kontrolu upevnění a polohy výztuže, zda odpovídá projektovým požadavkům. 1. Ověřte pevnost spojů a absence posunů. 2. Změřte krytí výztuže, aby byla v souladu s normami. 3. Zkontrolujte, zda jsou použité druhy a typy výztuže konstrukcí v betonových stavbách správně označeny a instalovány. Tato kontrola minimalizuje riziko poškození konstrukce během provozu.

Časté chyby při výběru a použití výztuže

Nejčastější chyby při použití výztuže výrazně ovlivňují kvalitu a životnost betonových konstrukcí. Mezi základní problémy patří nesprávný výběr typu výztuže, kdy se místo vhodné betonářské oceli nebo kari sítí použije nevhodný materiál, což snižuje pevnost konstrukce. Nedodržení krytí výztuže obvykle v rozmezí 25-50 mm vede k rychlejší korozi oceli a následnému oslabení konstrukce. Špatné upevnění prostorové výztuže způsobuje její posun během betonáže, což může ovlivnit rozložení zatížení a statiku. Rovněž chybné označení výztuže komplikuje montáž a kontrolu.

• Nevhodný výběr betonářské výztuže – snižuje pevnost konstrukce
• Nedostatečné krytí výztuže – urychluje korozi a poškození
• Chybná montáž výztuže – vede k jejímu posunu během betonáže
• Nesprávné označení typů výztuže – ztěžuje kontrolu a instalaci

Jaké jsou nejčastější chyby při výběru a použití výztuže

Správné určení druhu a typu výztuže konstrukcí v betonových stavbách je klíčové pro bezpečnost. Pro stavebníky i projektanty platí zásada důsledného dodržování kotevní délky výztuže a správného krytí.

Časté dotazy k výztuži konstrukcí ve stavebnictví

Otázka: Jaké jsou hlavní druhy roxoru používané ve stavebnictví?

Roxor je druh betonářské oceli, přičemž nejčastější typy jsou B500A s normální tažností, B500B s vysokou tažností a B550B. Typ B500B se používá nejvíce díky optimálním mechanickým vlastnostem pro většinu konstrukcí.

Otázka: Co přesně znamená konstrukční výztuž?

Konstrukční výztuž je ocelová výztuž určená k zesílení betonu, která zvyšuje jeho pevnost v tahu a celkovou stabilitu betonových konstrukcí.

Otázka: Jaké je doporučené krytí výztuže v betonových konstrukcích?

Minimální krytí výztuže se pohybuje mezi 25 a 50 mm, závisí na typu konstrukce a prostředí, aby byla výztuž dostatečně chráněna před korozí.

Otázka: Jak správně označit betonářskou výztuž podle norem?

Označení začíná písmenem B, následuje číslo udávající mez kluzu (např. 500) a písmeno třídy tažnosti (A, B, C), například B500B značí ocel s mezí kluzu 500 MPa a vysokou tažností.

Otázka: Jaký je rozdíl mezi hladkou a žebrovanou výztuží?

Žebrovaná výztuž má povrch s žebrováním pro lepší přilnavost k betonu, hladká výztuž je bez žebrování a používá se méně často kvůli slabší adhezi.

Otázka: Jaké jsou typy betonu využívané společně s výztuží?

Nejčastěji se používá běžný beton, vysoce pevnostní beton a lehký beton, volba závisí na požadavcích konstrukce a zatížení.

Otázka: Co je to kotevní délka výztuže a jak se určuje?

Kotevní délka je minimální délka výztuže potřebná pro správný přenos napětí do betonu, typicky několikanásobek průměru prutu, určená dle ČSN a konstrukčních výpočtů.

Otázka: Jaké jsou nejčastější chyby při použití výztuže?

Časté chyby zahrnují nedodržení krytí výztuže, použití nevhodného typu oceli a špatnou montáž, což vede ke korozi a oslabení konstrukce.

Otázka: Jak se dělí betonářská ocel podle ČSN?

Podle ČSN 42 0139 se betonářská ocel dělí na třídy tažnosti A, B a C, přičemž třída B je nejčastější díky vhodné kombinaci pevnosti a tažnosti pro ohýbání.

Otázka: Jak ovlivňují environmentální podmínky výběr výztuže?

Vlhkost, teplota a chemická expozice ovlivňují volbu druhu oceli a velikost krytí výztuže, aby se zajistila dlouhodobá ochrana proti korozi.

Otázka: Jaké jsou speciální typy výztuže a kde se používají?

Speciální výztuž zahrnuje předpjatou výztuž a svařované kari sítě, které zvyšují únosnost a stabilizaci konstrukcí v náročných podmínkách.

Otázka: Jaké jsou normativní požadavky na krytí a ochranu výztuže?

ČSN stanovuje minimální krytí 20 mm pro běžné konstrukce a 30 mm pro konstrukce v agresivním prostředí, což chrání výztuž před korozí.

Otázka: Jak správně instalovat a montovat výztuž v konstrukcích?

Montáž výztuže vyžaduje pevné upevnění a dodržení kotevní délky minimálně 40násobku průměru prutu, aby byla zajištěna správná funkčnost.

Otázka: Jak se klasifikuje betonářská ocel podle norem ČSN?

Dle ČSN se betonářská ocel rozlišuje na třídy B500A, B500B a B500C podle mechanických vlastností; nejpoužívanější je B500B pro svoji svařitelnost a tažnost.

Otázka: Jaké jsou ekonomické aspekty různých typů výztuže?

Hladká výztuž je levnější, ale žebrovaná výztuž nabízí lepší přilnavost k betonu, čímž snižuje potřebu materiálu a prodlužuje životnost konstrukce.

Jaké jsou klasifikace výztuže ve stavebnictví a jak se dělí podle typu a použití?

Výztuž se klasifikuje podle mechanických vlastností, tvaru (např. roxor, kari sítě) a použití (prostorová výztuž, předpjatá výztuž). Správná volba závisí na typu konstrukce a požadované pevnosti.

Odborná rada: Pro správnou volbu typů výztuže konstrukcí doporučuji konzultovat platné normy ČSN a projektovou dokumentaci, protože nevhodná výztuž může výrazně ovlivnit bezpečnost a životnost stavby.
