Normy a požadavky pro větrání garáží: kompletní průvodce návrhem

Návrh větrání garáží musí splňovat přesné normy a požadavky, které zajišťují bezpečnost a správnou funkci prostoru. V České republice upravuje tyto parametry norma ČSN 73 6058, která rozlišuje přirozené a nucené větrání garáže podle konkrétního využití a velikosti. Správný výběr ventilátoru do garáže a jeho umístění výrazně ovlivňují kvalitu vzduchu a prevenci nebezpečných koncentrací výfukových plynů.

Právní rámec a základní normy pro větrání garáží

Právní rámec a základní normy pro větrání garáží stanovují vyhláška č. 268/2009 Sb. a norma ČSN 73 6058. Vyhláška č. 268/2009 Sb. upravuje hygienické a bezpečnostní požadavky na větrání garáží, aby bylo zajištěno odstranění emisí CO a dalších škodlivin. Norma ČSN 73 6058 pak specifikuje technické parametry, jako jsou rozměry větracích otvorů, požadavky na nucené větrání garáže a dimenzování ventilátorů do garáže.

Hygienické požadavky podle těchto právních norem kladou důraz na dostatečnou výměnu vzduchu, která zabraňuje hromadění škodlivých plynů a zajišťuje bezpečnost uživatelů i příslušníků objektu. Větrání garáží musí splňovat stavební předpisy zaměřené na ochranu zdraví a požární bezpečnost, což je klíčové při navrhování všech typů garáží, včetně těch s přirozeným i nuceným větráním.

Normy pro návrh větrání garáží

• Vyhláška č. 268/2009 Sb. definuje hygienické a bezpečnostní požadavky na větrání garáží.
• ČSN 73 6058 stanovuje technické podmínky pro výpočet větrání garáží, včetně velikosti a umístění větracích otvorů v garáži.
• Povinnost zajistit dostatečné větrání platí pro všechny garáže, aby se minimalizovaly emise CO garáže a jiné škodliviny.
• Norma doporučuje vhodné použití ventilátorů do garáže při nuceném větrání pro zajištění optimálního proudění vzduchu.

Dodržování těchto právních norem a stavebních předpisů je nezbytné pro bezpečný a funkční návrh větrání garáží v České republice.

Technické požadavky normy ČSN 73 6058 na větrání garáží

Norma ČSN 73 6058 stanovuje konkrétní parametry pro návrh větrání garáží s cílem zajistit bezpečné prostředí s dostatečným odvětráním škodlivých emisí, zejména oxidu uhelnatého (CO). Podle této normy musí být zajištěn průtok vzduchu minimálně 300 m³/h na jedno stání při průběžném provozu a 900 m³/h během špičkového provozu, kdy je zvýšený počet vozidel a vyšší produkce emisí. Tyto hodnoty vycházejí z potřeby udržet koncentraci CO pod maximální přípustnou hranicí 87 ppm, což je klíčový limit pro zdraví osob v garáži.

Větrání garáží podle ČSN 73 6058 může být realizováno přirozeným nebo nuceným způsobem. Přirozené větrání garáže využívá větrací otvory v garáži a vhodné proudění vzduchu, které však nemusí vždy zajistit dostatečnou výměnu vzduchu, zejména v uzavřených nebo větších prostorách. V těchto případech norma doporučuje instalaci nuceného větrání, například pomocí ventilátoru do garáže, který zajistí požadovaný průtok vzduchu a efektivní odvod škodlivých látek.

Požadavky ČSN na větrání garáží – přehled parametrů

Tip: Při návrhu větrání je třeba pečlivě zvážit vhodnost přirozeného větrání, které ne vždy splňuje požadavky ČSN 73 6058 v moderních garážích. Nucené větrání pomocí kvalitního ventilátoru do garáže často zajistí pravidelnou a kontrolovanou výměnu vzduchu, zejména v prostorách s omezeným přístupem čerstvého vzduchu.

Dodržení těchto parametrů přispívá k minimalizaci emisí CO v garáži a zároveň k dodržení požadavků na požární bezpečnost garáže. Návrh větrání garáže podle ČSN 73 6058 je proto klíčovým krokem k bezpečnému a funkčnímu provozu.

Jak správně dimenzovat větrání garáže podle typu a velikosti

Správné dimenzování větrání garáže závisí na typu garáže, velikosti a provozu, zejména na emisích oxidu uhelnatého (CO) a počtu parkovacích stání. V této sekci se seznámíte s praktickým postupem výpočtu průtoku vzduchu a volbou vhodného typu větrání podle platných norem, včetně ČSN 73 6058.

Zjištění vstupních parametrů pro výpočet

Pro správný návrh větrání garáže je nezbytné nejprve určit několik klíčových vstupních parametrů. Zjistěte počet parkovacích stání, protože průtok vzduchu se navrhuje na jedno stání. Důležitý je také typ garáže – otevřená, uzavřená nebo podzemní. Podle normy se uvažuje doba volnoběhu motorů po zaparkování a rychlost jízdy 10 km/h, která ovlivňuje emise CO a tím i výpočet potřebného průtoku vzduchu.

Výpočet průtoku vzduchu podle emisí CO

Dimenzování větrání se řídí emisemi oxidu uhelnatého, které při pomalé jízdě (10 km/h) činí zhruba 0,5 m³ čistého vzduchu na jedno vozidlo za hodinu. Celkový průtok vzduchu se tedy vypočítá jako součin emisí CO na jedno stání a počtu stání v garáži. Norma ČSN 73 6058 také uvádí, že pro garáže s vyšším provozem nebo uzavřené prostory může být nutné zvýšit průtok až na 900 m³/h na stání. Tento výpočet zohledňuje typ garáže i dobu, po kterou jsou motory v provozu nebo v režimu volnoběhu.

1. Zjistěte počet stání a typ garáže
2. Určete dobu volnoběhu motorů a rychlost jízdy podle normy
3. Vypočítejte základní průtok vzduchu 0,5 m³/h na vozidlo při pomalé jízdě
4. Upravte hodnotu podle provozu a typu garáže

Volba typu větrání a jeho rozměry

Výsledný průtok vzduchu určuje vhodný typ větrání. Pro malé garáže s nižším počtem stání je dostačující přirozené větrání garáže pomocí větracích otvorů v garáži, které zajišťují výměnu vzduchu bez nutnosti instalace ventilátoru. U rozsáhlejších nebo podzemních garáží je nezbytné nucené větrání garáže se systémem ventilátorů do garáže, často podtlakovým, aby se zabránilo hromadění škodlivých emisí CO. Rozměry větracích otvorů a výkon ventilátorů musí odpovídat vypočtenému průtoku vzduchu dle normy ČSN 73 6058.

Tip: Častá chyba při návrhu větrání garáže spočívá v podcenění skutečných emisí CO při pomalé jízdě a volnoběhu motorů, což vede k nedostatečné výměně vzduchu a riziku zvýšené koncentrace nebezpečných plynů.

Tento způsob dimenzování větrání je vhodný pro všechny typy garáží, avšak nucené větrání se nehodí pro malé otevřené garáže, kde postačuje přirozený průtok vzduchu. Naopak u rozsáhlých podzemních garáží je nucené větrání nevyhnutelné pro zajištění požární bezpečnosti a komfortu uživatelů.

Návrh větracího systému a doporučené technologie

Pro podzemní garáže platí přísné normy a požadavky na větrání garáže, které stanovuje ČSN 73 6058. Základním principem je nucené podtlakové větrání, které zajistí bezpečné odvádění emisí CO garáže a zároveň přívod čerstvého vzduchu. Při návrhu takového systému je nutné zajistit, aby průtok přiváděného vzduchu byl o 10-20 % nižší než průtok odsávaného vzduchu, což zabraňuje úniku škodlivin do okolí.

Pro menší a střední podzemní garáže se doporučují ventilátory Dalap 100 NOMIA, které poskytují dostatečný výkon při nízké hlučnosti. Větší garáže vyžadují výkonnější ventilátory Dalap 125 NOMIA, schopné zajistit efektivní nucené větrání garáže i při vyšších nárocích na objem vzduchu. Oba typy ventilátorů jsou navrženy pro spolehlivý provoz v podmínkách garáží s vysokou koncentrací výfukových plynů.

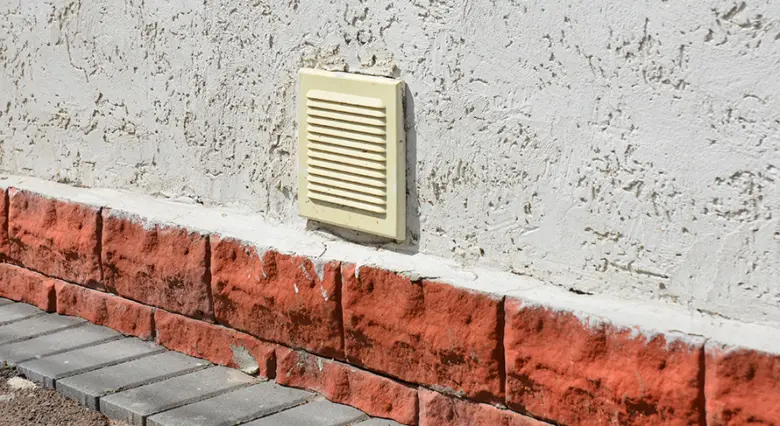

Větrací otvory v garáži musí být dimenzovány tak, aby umožnily rovnoměrný přívod a odvod vzduchu, přičemž jejich umístění ovlivňuje účinnost podtlakového systému. Častou chybou při větrání garáže je špatné umístění větracích otvorů, které může snižovat efektivitu větrání a zvyšovat koncentraci emisí CO garáže. Doporučuje se pravidelná údržba ventilátorů a kontrola průchodnosti větracích otvorů, aby byl systém trvale funkční a bezpečný.

• Použijte nucené větrání garáže s podtlakovým systémem pro podzemní prostory
• Zvolte ventilátory Dalap 100 NOMIA pro menší garáže, Dalap 125 NOMIA pro větší objekty
• Dodržujte poměr přívodu a odvodu vzduchu s 10-20 % nižším přívodem
• Dimenzujte a umístěte větrací otvory dle normy ČSN 73 6058
• Provádějte pravidelnou údržbu ventilátorů a čištění větracích otvorů

Odborná rada: Pro správný návrh větrání garáže je nutné konzultovat projekt s odborníkem na technická zařízení budov, aby systém splnil požadavky na požární bezpečnost garáže a zajistil optimální odvádění emisí CO garáže.

Legislativní a bezpečnostní požadavky včetně požární ochrany

Legislativní požadavky na větrání garáží kladou důraz nejen na dostatečnou výměnu vzduchu, ale také na požární bezpečnost a správné oddělení prostor s hořlavými látkami. Vyhláška č. 23/2008 Sb. stanovuje konkrétní pravidla, která musí návrh větrání a konstrukce garáží splňovat.

Požadavky na požární úseky a konstrukce

Podle vyhlášky č. 23/2008 Sb. nesmí plocha požárního úseku rodinného domu, který zahrnuje i garáž, překročit 600 m². Každá garáž obsahující hořlavé kapaliny nebo jiné nebezpečné látky musí být oddělena požárními konstrukcemi s minimální požární odolností 30 minut. Tato odolnost zajišťuje, že při případném požáru nedojde k rychlému šíření plamene do sousedních prostor. Pro návrh větrání garáže je důležité respektovat tyto požadavky, protože nevhodné větrání může zvýšit riziko úniku škodlivých emisí, jako je CO, a tím ovlivnit požární bezpečnost.

Specifické požadavky na garáže s dílnou

Garáže vybavené dílnou patří mezi prostory s vyššími emisemi CO a dalších škodlivin, proto normy a požadavky na větrání garáže vyžadují zvýšený větrací výkon. V těchto případech se často uplatňuje nucené větrání garáže pomocí ventilátoru do garáže, který zajišťuje rychlou a účinnou výměnu vzduchu. Současně je nutné, aby garáž s dílnou byla oddělena od obytných prostor požárními konstrukcemi splňujícími minimální odolnost 30 minut. Větrací otvory v garáži musí být navrženy tak, aby podporovaly přirozené větrání garáže, ale v případě zvýšených emisí je nezbytné doplnit systém nuceného větrání.

• oddělení garáže s dílnou od obytných prostor
• použití ventilátoru do garáže pro nucené větrání
• zvýšení kapacity větracích otvorů
• kontrola emisí CO garáže pro bezpečný provoz

Tip: Častou chybou při návrhu větrání garáže s dílnou je podcenění potřeby nuceného větrání a nedostatečné oddělení požárních úseků, což může vést k nebezpečnému hromadění škodlivých plynů a ohrožení bezpečnosti. Tento způsob větrání se hodí pro garáže s vyššími emisemi, ale pro menší garáže bez dílny může být dostačující přirozené větrání garáže.

Údržba a kontrola větracího systému garáží

Údržba a kontrola větracího systému garáží je nezbytná pro zachování správné funkce a bezpečnosti. Zahrnuje pravidelné čištění ventilátorů po jejich odpojení od elektrické sítě, aby se odstranily usazeniny prachu a nečistot, které snižují výkon. Kontrola průchodnosti vzduchovodů zajišťuje, že vzduch v garáži cirkuluje bez překážek, což je klíčové zejména u nuceného větrání garáže.

Podle normy ČSN 73 6058 musí být větrací systém pravidelně revidován a certifikován, aby splňoval požadavky na odvětrávání emisí CO garáže a dalších škodlivin. Provozovatelé by měli věnovat pozornost i stavu větracích otvorů v garáži, které musí být správně dimenzovány a udržovány podle platných norem.

• Čištění ventilátorů minimálně jednou ročně
• Kontrola a odstranění překážek ve vzduchovodech
• Pravidelné revize a certifikace podle ČSN 73 6058
• Kontrola stavu větracích otvorů a jejich správné dimenzování

Tip: Častou chybou je nedostatečná údržba ventilátorů, což vede k nižší účinnosti větrání a hromadění emisí CO garáže, které představují zdravotní riziko.

Moderní trendy a výzvy ve větrání garáží

Moderní trendy ve větrání garáží reflektují změny v technologii i legislativě, které ovlivňují návrh a dimenzování systému. Zásadní vliv má rostoucí podíl elektromobilů, jejichž nižší emise CO mění tradiční požadavky. Současně inteligentní systémy řízení umožňují efektivnější využití větrání a splnění hlukových limitů stanovených normou ČSN 73 6058.

Dopady elektromobilů na větrání garáží

Elektromobily produkují minimální emise CO, což výrazně snižuje potřebu intenzivního nuceného větrání garáže. Díky tomu lze v některých případech upustit od rozsáhlých ventilátorů do garáže a spoléhá se více na přirozené větrání garáže. Přesto je nutné zajistit dostatečné větrací otvory v garáži pro případné jiné zdroje znečištění a bezpečnostní požadavky.

Integrace inteligentních systémů řízení větrání

Inteligentní systémy řízení umožňují přizpůsobit větrací výkon aktuální potřebě na základě senzorů kvality vzduchu a přítomnosti vozidel. Tento přístup snižuje provozní náklady a zároveň zvyšuje efektivitu větrání.

• Regulace výkonu ventilátorů do garáže podle skutečné koncentrace škodlivin
• Minimalizace hlukových emisí díky optimalizaci provozních režimů
• Splnění hlukových limitů a požadavků ČSN 73 6058

Tip: Na co si dát pozor – častou chybou je poddimenzování větracích otvorů v garáži, což snižuje účinnost i při nasazení inteligentních systémů.

Pro koho se to hodí: inteligentní řízení je vhodné pro nové i modernizované garáže s vyšším provozem vozidel. Pro menší garáže s nízkým provozem může být jednodušší přirozené větrání garáže dostačující.

Časté dotazy

Jak velkou garáž mohu postavit bez stavebního povolení?

Garáž do 25 m² obvykle nevyžaduje stavební povolení, ale je nutné dodržet místní stavební předpisy a odstupy od hranic pozemku.

Jak daleko musí být garáž od hranice pozemku?

Minimální vzdálenost garáže od hranice pozemku je zpravidla 2 metry, přesné hodnoty stanovují místní územní plány a stavební předpisy.

Jak hluboké základy jsou potřebné pro garáž?

Hloubka základů závisí na typu půdy a konstrukci, obvykle se pohybuje mezi 60 a 100 cm, dle ČSN a stavebních norem.

Jaké jsou základní normy pro větrání garáží?

Hlavní normou je ČSN 73 6058 a vyhláška č. 268/2009 Sb., které stanovují požadavky na průtok vzduchu a koncentrace škodlivin.

Jaký je doporučený průtok vzduchu pro větrání garáže?

Norma ČSN 73 6058 doporučuje 300 m³/h na jedno stání při průběžné výměně a 900 m³/h při špičkovém provozu.

Jaké typy větrání jsou vhodné pro garáže?

Malé garáže mohou využívat přirozené větrání, větší a podzemní garáže vyžadují nucené větrání s podtlakovým systémem.

Jak často je nutná údržba větracího systému garáže?

Údržba by měla zahrnovat pravidelné čištění ventilátorů a kontrolu průchodnosti vzduchovodů minimálně jednou ročně.

Jaké jsou požadavky na požární bezpečnost garáží?

Podle vyhlášky č. 23/2008 Sb. musí být garáže s hořlavými látkami odděleny konstrukcemi s minimální odolností 30 minut.

Jak ovlivňují elektromobily požadavky na větrání garáží?

Elektromobily produkují výrazně nižší emise CO, což může snižovat požadavky na intenzitu větrání dle aktuálních výpočtů.

Jak zajistit správné větrání garáže s dílnou nebo vyššími emisemi?

Je nutné zvýšit větrací výkon a zajistit oddělení prostor dle legislativních požadavků na emise škodlivin a bezpečnost.

Jaké jsou konkrétní limity koncentrace CO v garážích podle ČSN 73 6058?

ČSN 73 6058 stanovuje maximální koncentraci oxidu uhelnatého (CO) v garážích na 30 ppm během provozu; překročení vyžaduje zvýšení větracího výkonu.

Jak se vypočítává potřebný větrací výkon pro podzemní garáž?

Výpočet větracího výkonu se provádí podle vzorce, který zahrnuje kubaturu prostoru a požadovanou výměnu vzduchu – typicky 6 až 10 výměn za hodinu u podzemních garáží.

Jaké typy ventilátorů jsou doporučeny pro nucené větrání garáží?

Pro nucené větrání se doporučují axiální nebo radiální ventilátory s průtokem vzduchu odpovídajícím minimálně 1 000 m³/hod na 100 m² plochy garáže.

Jaké jsou požadavky na větrací otvory u přirozeného větrání garáží?

Přirozené větrání vyžaduje větrací otvory o celkové ploše minimálně 1/300 podlahové plochy garáže, umístěné na protilehlých stěnách pro zajištění průvanu.

Jak se řeší větrání garáží s integrovanou dílnou s vyššími emisemi škodlivin?

Pro garáže s dílnou je nutné navýšit větrací výkon o 30-50 % oproti standardní garáži a použít filtrační zařízení nebo oddělené větrání pro dílenskou část.
